Werkzeuge und Hilfsmittel für die Landwirtschaft. Seite 004. Rangiergerät. 31. August 2022

1. Rangiergerät zum Aufbau auf Staplerzinken. Die Anwendung ist das punktgenaue Rangieren von Ackerwagen und Schneidwerkswagen auf ebenem glattem Gelände, vor allem auf dem Hof und in der Halle. 2. Der Drehpunkt liegt weit vor der Vorderachse des Staplers. Deshalb kann man mit kleinen Lenkbewegungen am Stapler große Veränderungen an der Wagendeichsel bewirken und somit den Wagen sowohl gerade als auch in Kurven zielgenau bewegen. 3. Das Gerät besteht aus einem Grundrahmen zur Befestigung an den Staplerzinken und des weiteren aus einem angeschweißten senkrechten Bolzen. 4. Der Rahmen hat vorne Taschen, in welchen sich die Enden der Staplerzinken befinden, sowie ein Quereisen und den Lenkbolzen. Weiter hinten hat der Rahmen oberhalb und unterhalb der Staplergabeln je ein Quereisen Mittels eines Spannschlosses ist der Rahmen mit der Gabelaufnahmeplatte des Staplers verbunden. Diese Verbindung geschieht mit Ösen und Schäkeln. Siehe auch die beiden Bilder. 5. Hersteller: Selbstbau 6. Das Gerät arbeitet sehr gut. Es läßt sich leicht von Hand auf- und abbauen und wegtragen.

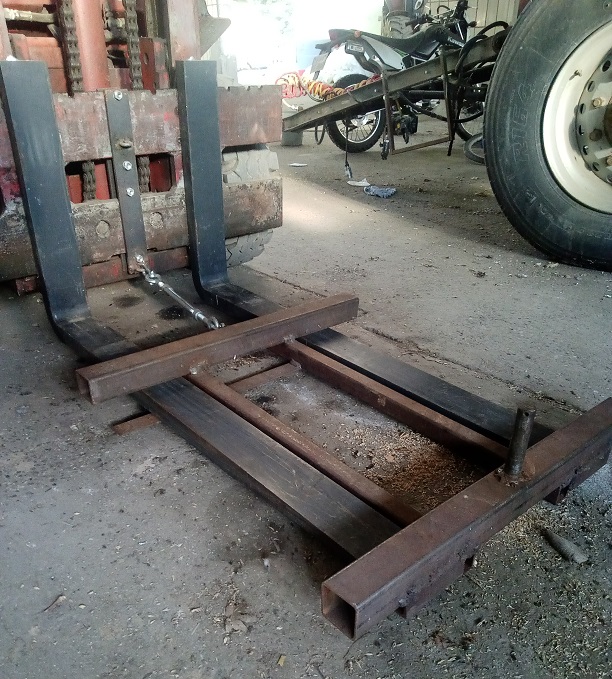

Gesamtansicht ~~~~~ Bildquelle: K.Cost, Frankfurt. Bildanschrift: www.probonocontramalum.de/Laufendes-2022-609-004-bbb.jpg

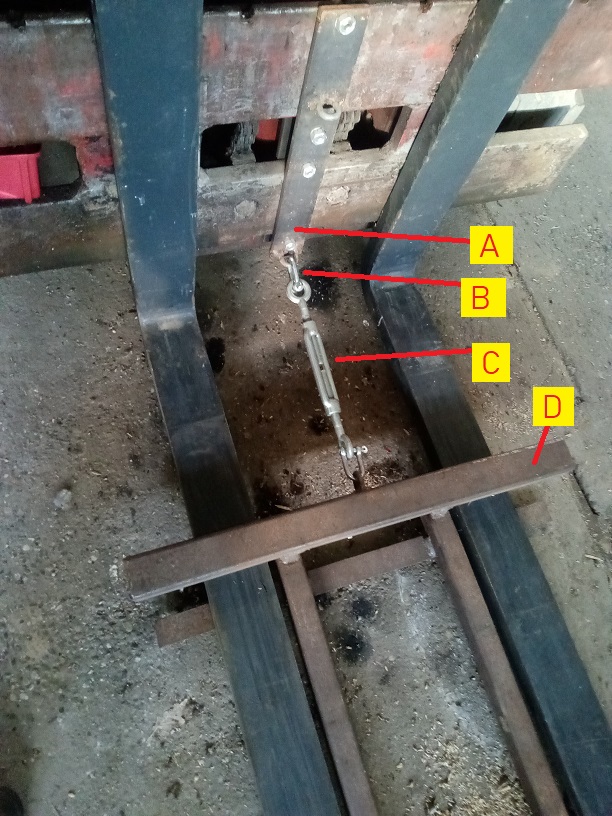

A ~~~~~ Befestigungsflacheisen an der Grundplatte. Bleibt auch dann an der Grundplatte, wenn das Rangiergerät abgenommen wurde. Es hat zwei Ösen, die für viele Zwecke verwendbar sind. B ~~~~~ Schäkel zum Zweck einer schnell lösbaren Verbindung. C ~~~~~ Spannschloß M12. D ~~~~~ Rangiergerät mit Öse und Schäkel. Ansicht der Befestigung ~~~~~ Bildquelle: K.Cost, Frankfurt. Bildanschrift: www.probonocontramalum.de/Laufendes-2022-609-004-ccc.jpg
