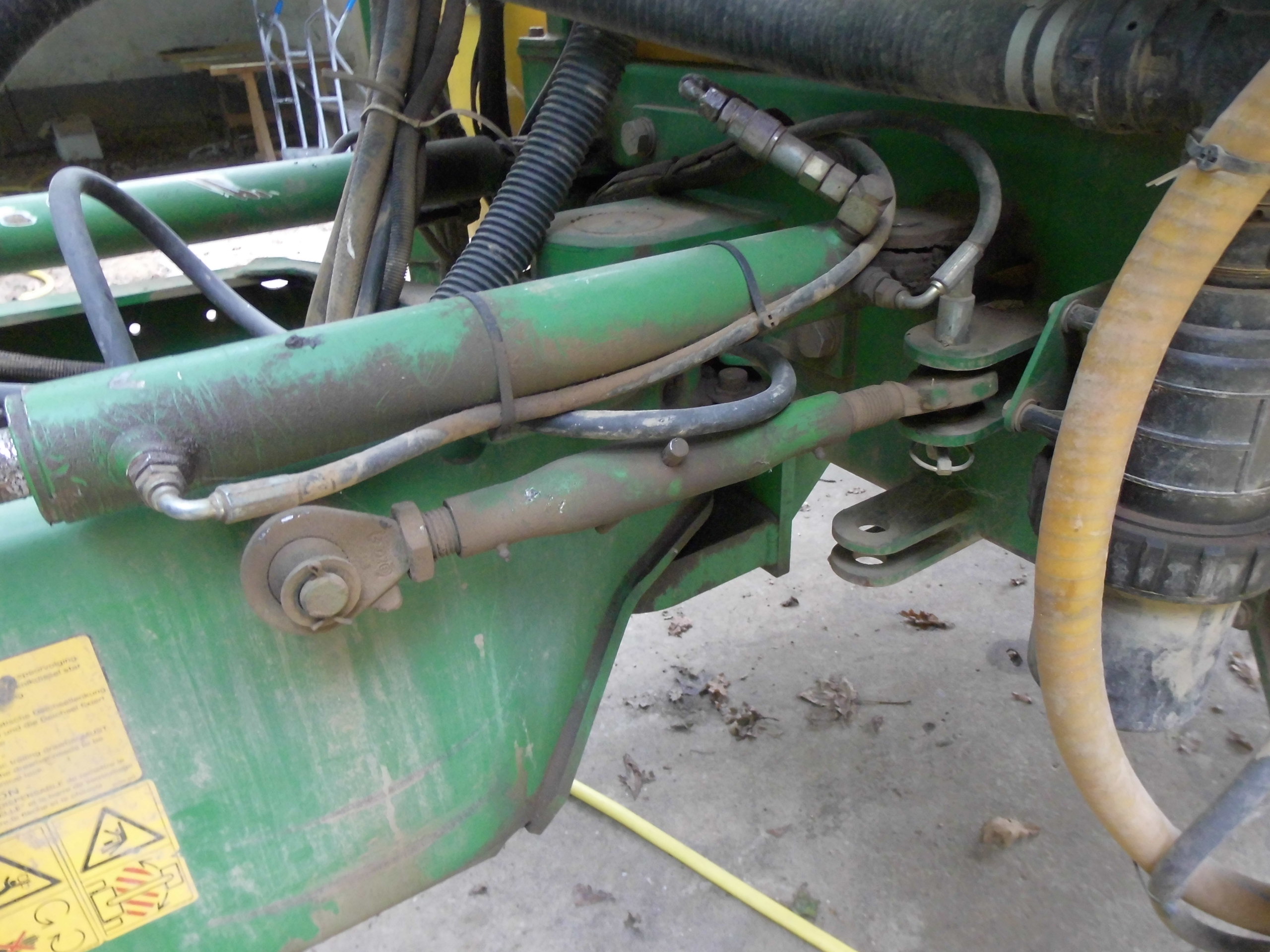

Wir wollen leben.
Den Tod europäischer Völker verhindern! Für unser Land! Für unser Volk! Für eine Welt der freien Völker!

„Man verschenkt nicht die Zukunft seiner Enkel, auch nicht aus humanitären Gründen. Wer alle Welt umarmt und darüber seine eigenen Leute vergißt, handelt nicht human, mag er sich noch so in dieser Rolle gefallen.“
Irenäus Eibl-Eibelsfeldt, Biologe, Ethologe.

Denken was wahr, fühlen was schön und wollen was gut ist. (J.G. Herder)
Darin erkennt der deutsche Geist das Ziel vernünftigen Lebens.

Wer nicht eine klare Position bezieht für das Überleben und die Existenzberechtigung freier Nationalstaaten für die europäischen Rassen und Völker, ohne jede Einschränkung, ist ein Todesfeind, vollkommen gleichgültig, welchen Mantel er sich auch umhängt.

Gutmenschen sind freilaufende Massenmörder an den europäischen Völkern.

Pflanzenschutzspritze, Anhängespritze, John Deere, W 840

II.

Einige Bilder zu dieser Spritze, Bildgröße ist je 1,2 Megabyte

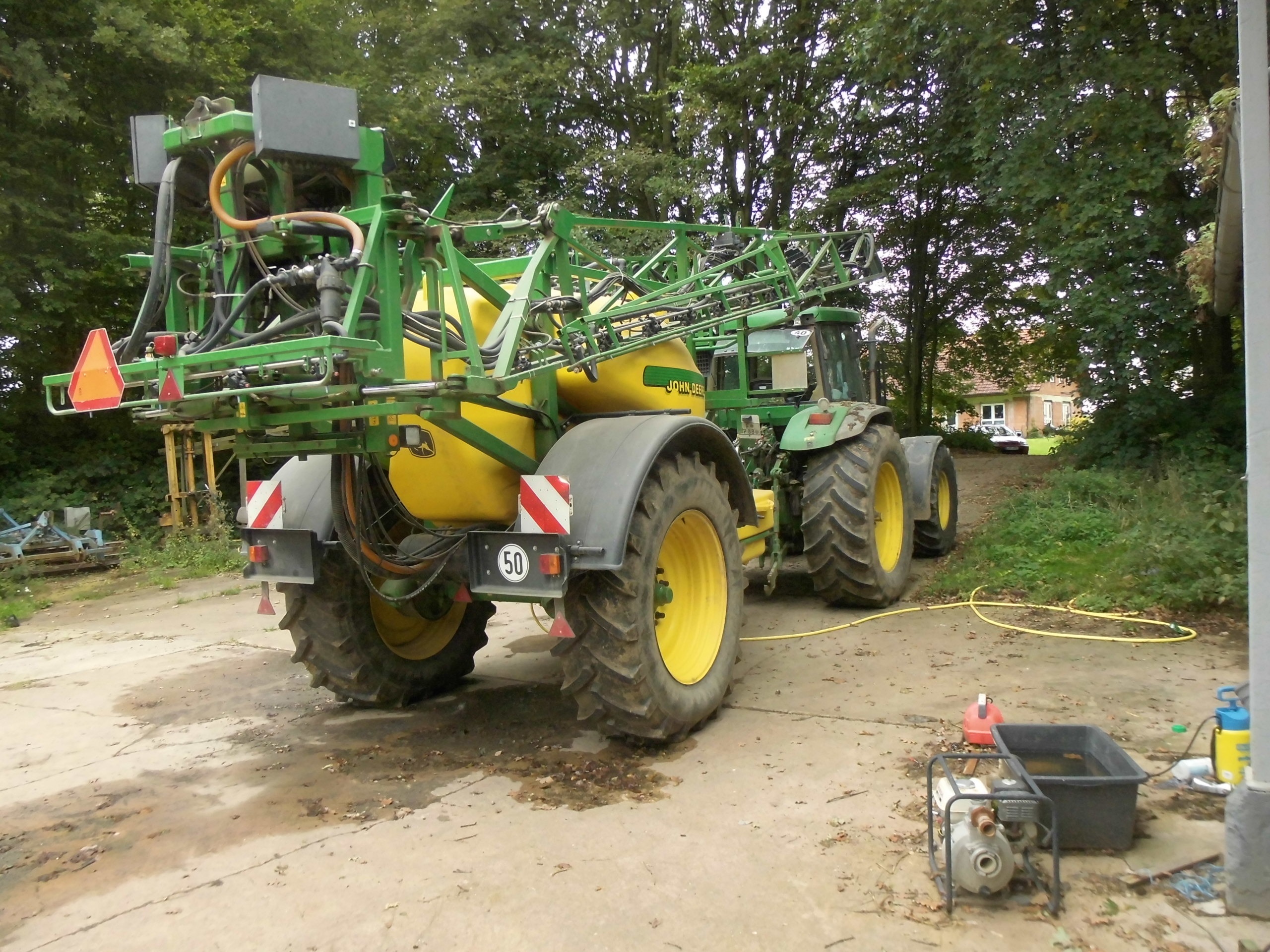

Bild 1 Gesamtansicht von links hinten gesehen.

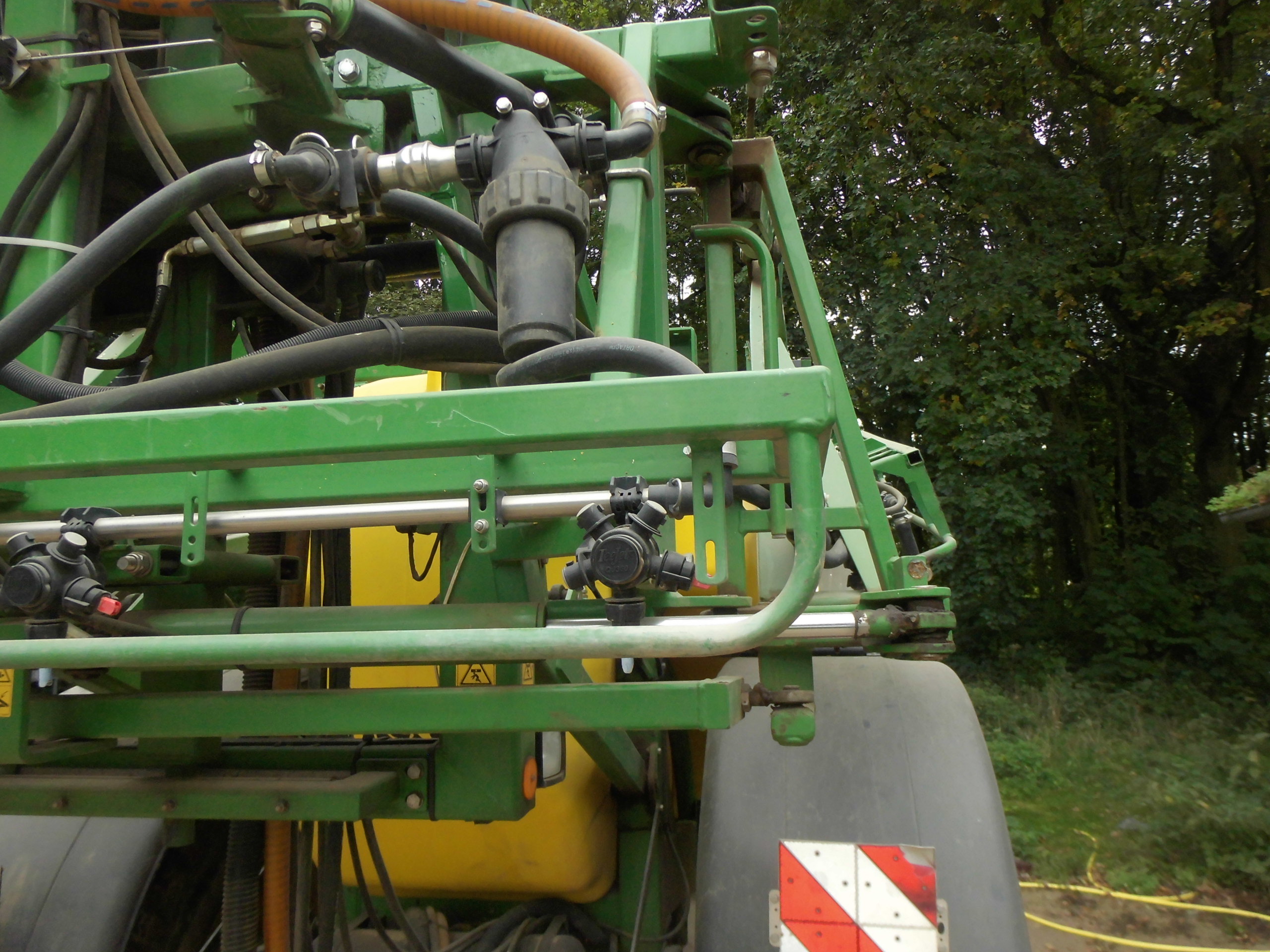

Bild 2 Ein kleines Filtergehäuse hinten oben rechts.

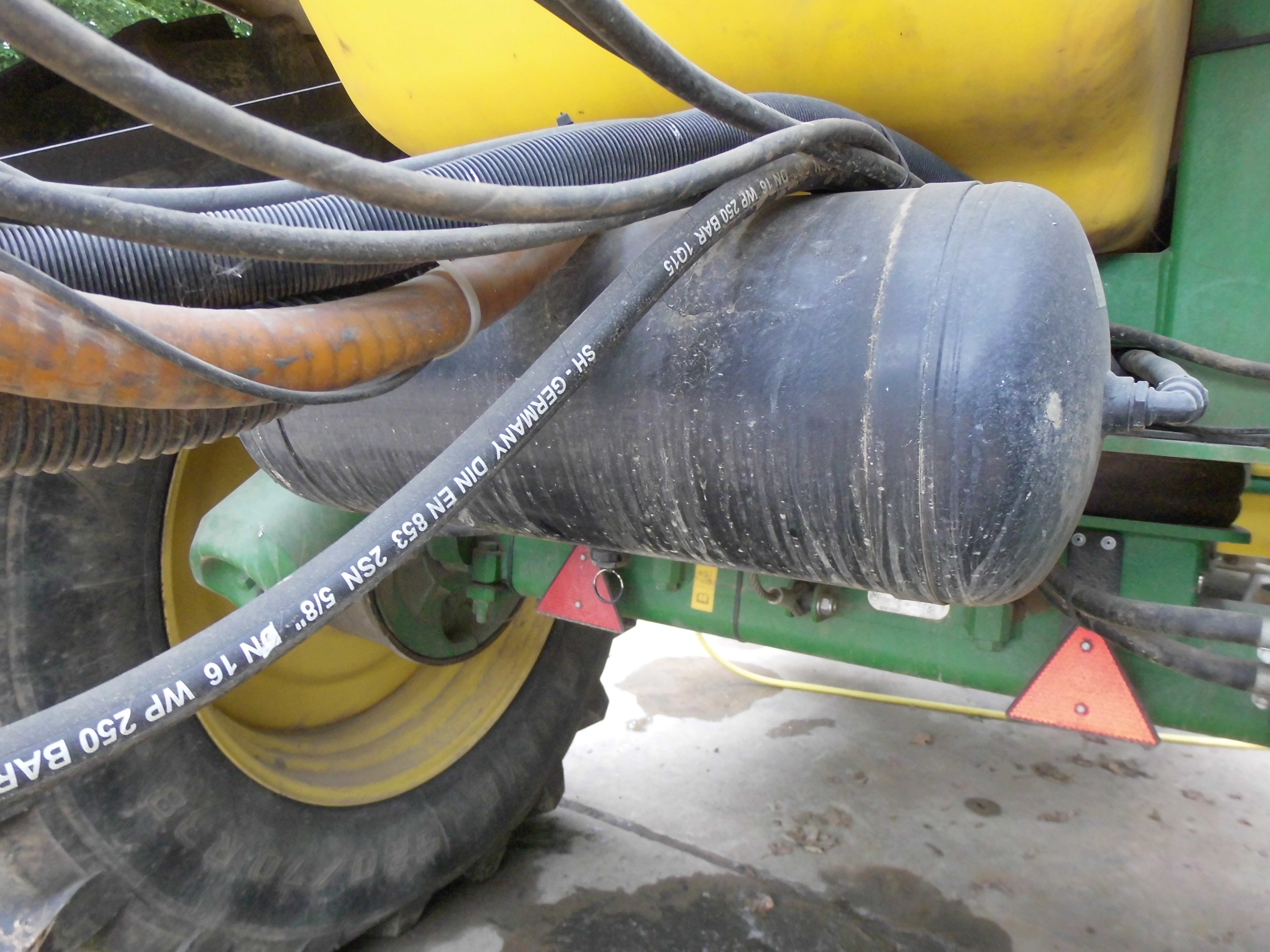

Bild 3 Der Druckluftbehälter. Täglich den kleinen Ring unten mittig ziehen und das Kondenswasser ablassen.

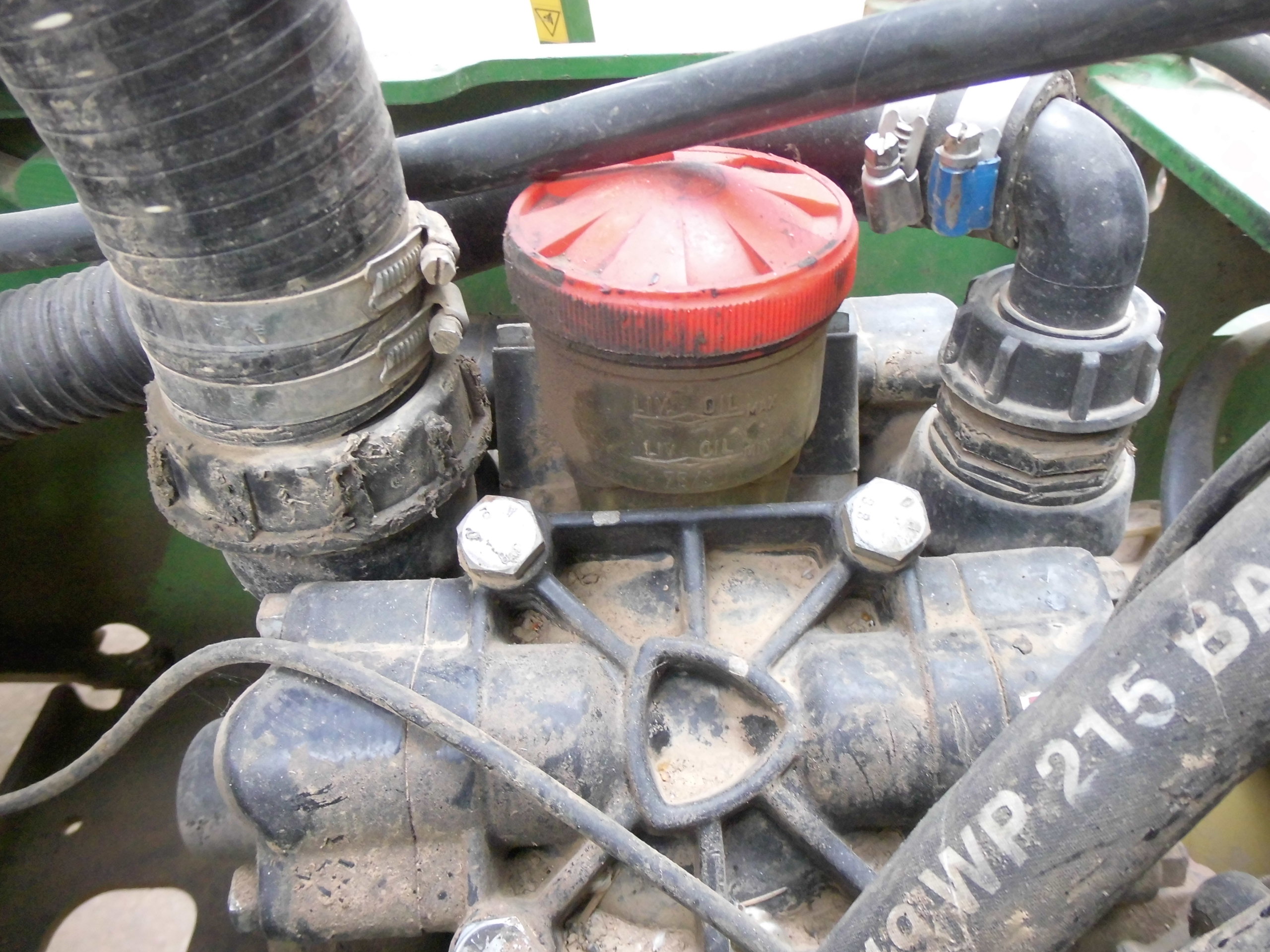

Bild 4 Das Schauglas für den Ölstand der Pumpe. Bei Bedarf den Deckel abschrauben und Öl nachgießen.
Bild 5 Das Spannschloß zum Feststellen der Lenkung beim Fahren auf öffentlichen Straßen.

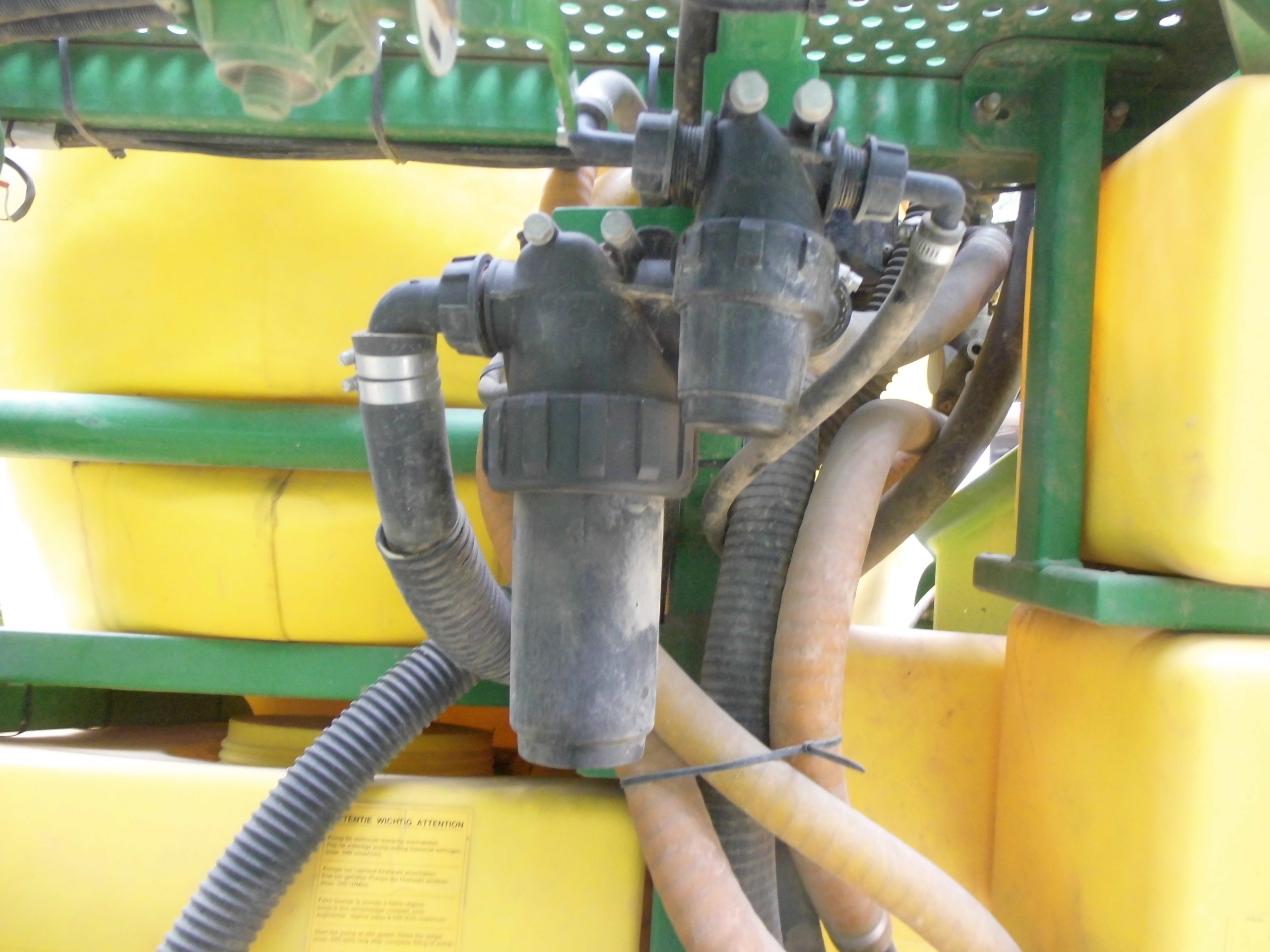

Bild 6 Druckfiltergehäuse und ein kleines Filtergehäuse vorn links oben.

Bild 7 Das Saugfiltergehäuse vorn links unten.

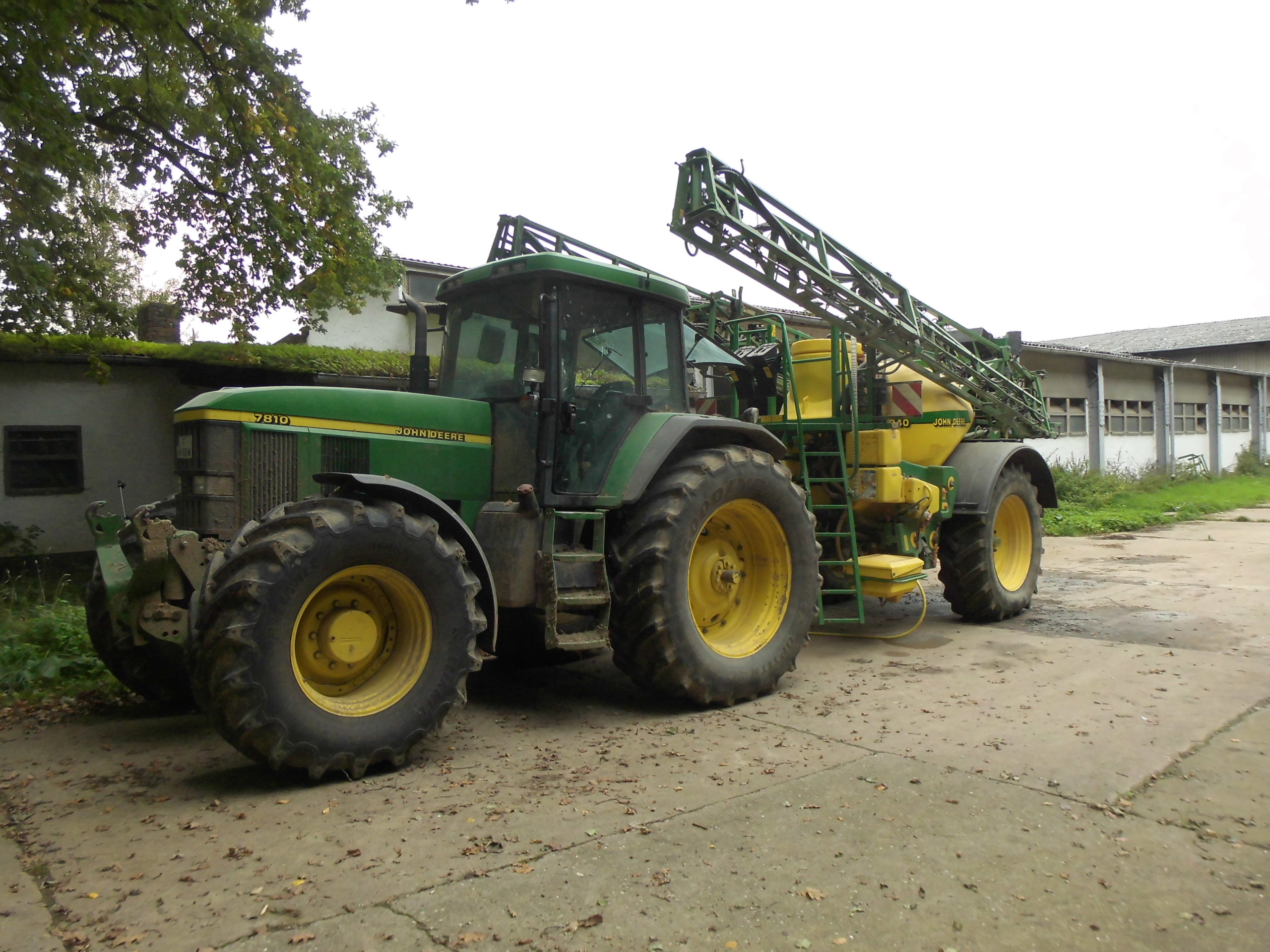

Bild 8 Gesamtansicht des Gespanns von schräg vorn links. Schlepper John Deere 7810.
Bild 9 Vier Schalter für den Flüssigkeitsstrom. Links im Bereich des Kotflügels.

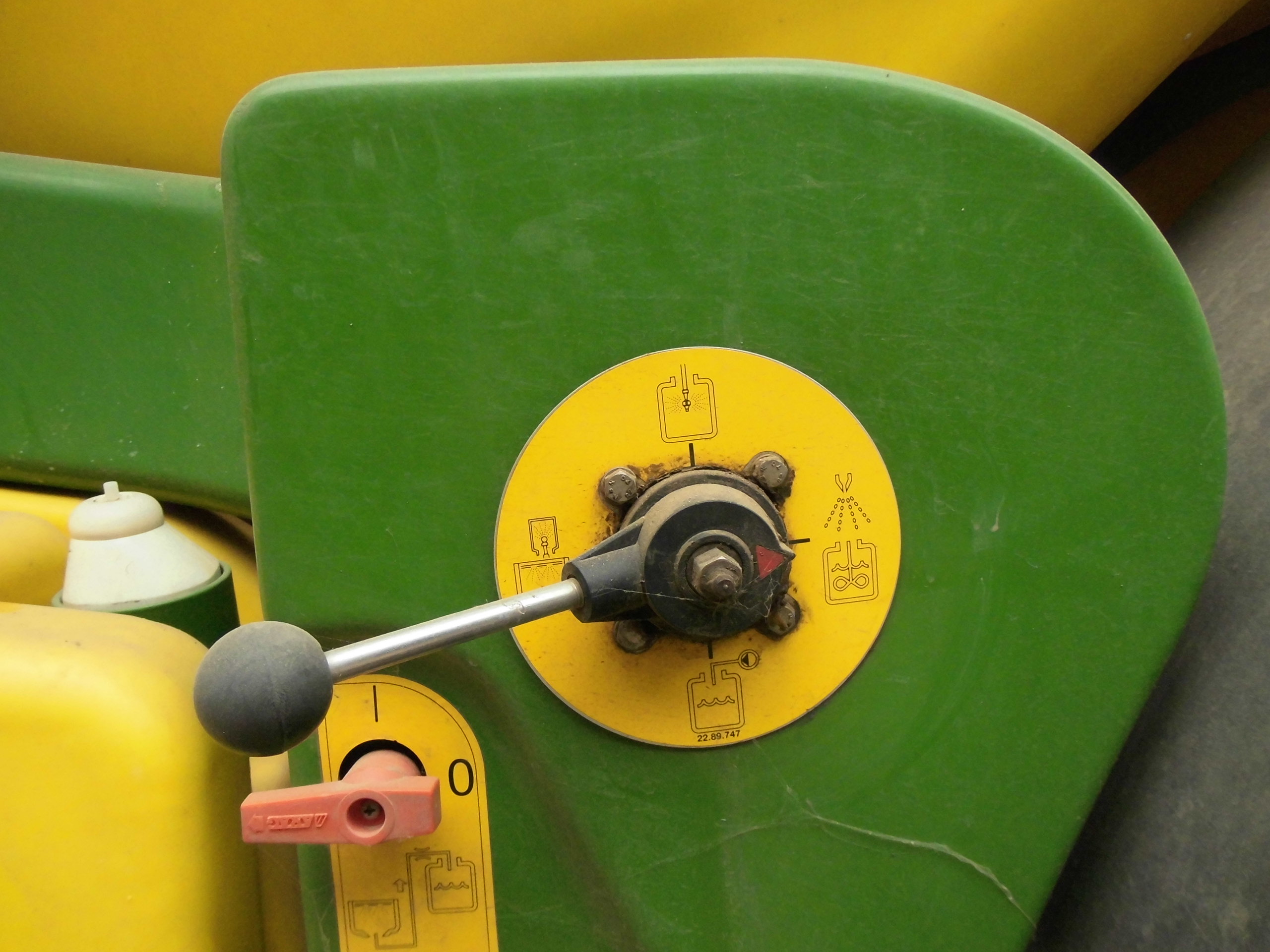

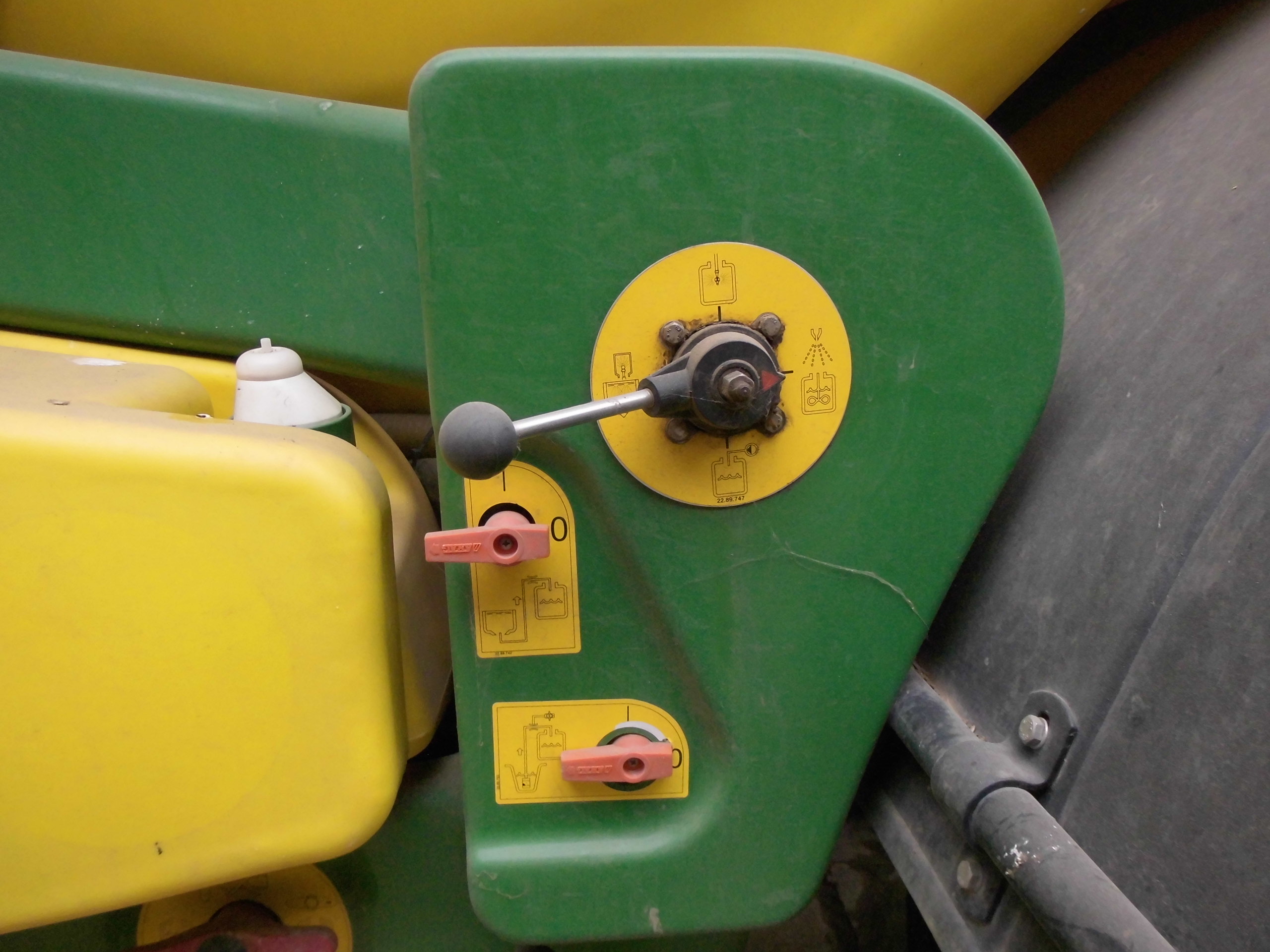

Bild 10 Mehrfachventil.
Pfeil nach rechts: Hauptbehälter umrühren - - -
Pfeil nach oben: Hauptbehälter von oben ausspritzen (spülen) - - -
Pfeil nach links: Pflanzenschutzmittelkannen von innen ausspritzen, im Einfüllkorb oben am Faß und im Einfüllbehälter seitlich vorn links am Faß ---
Pfeil nach unten: Füllen des Hauptfasses mit Hilfe der Spritzenpumpe aus einemm außenliegenden Wasservorrat.

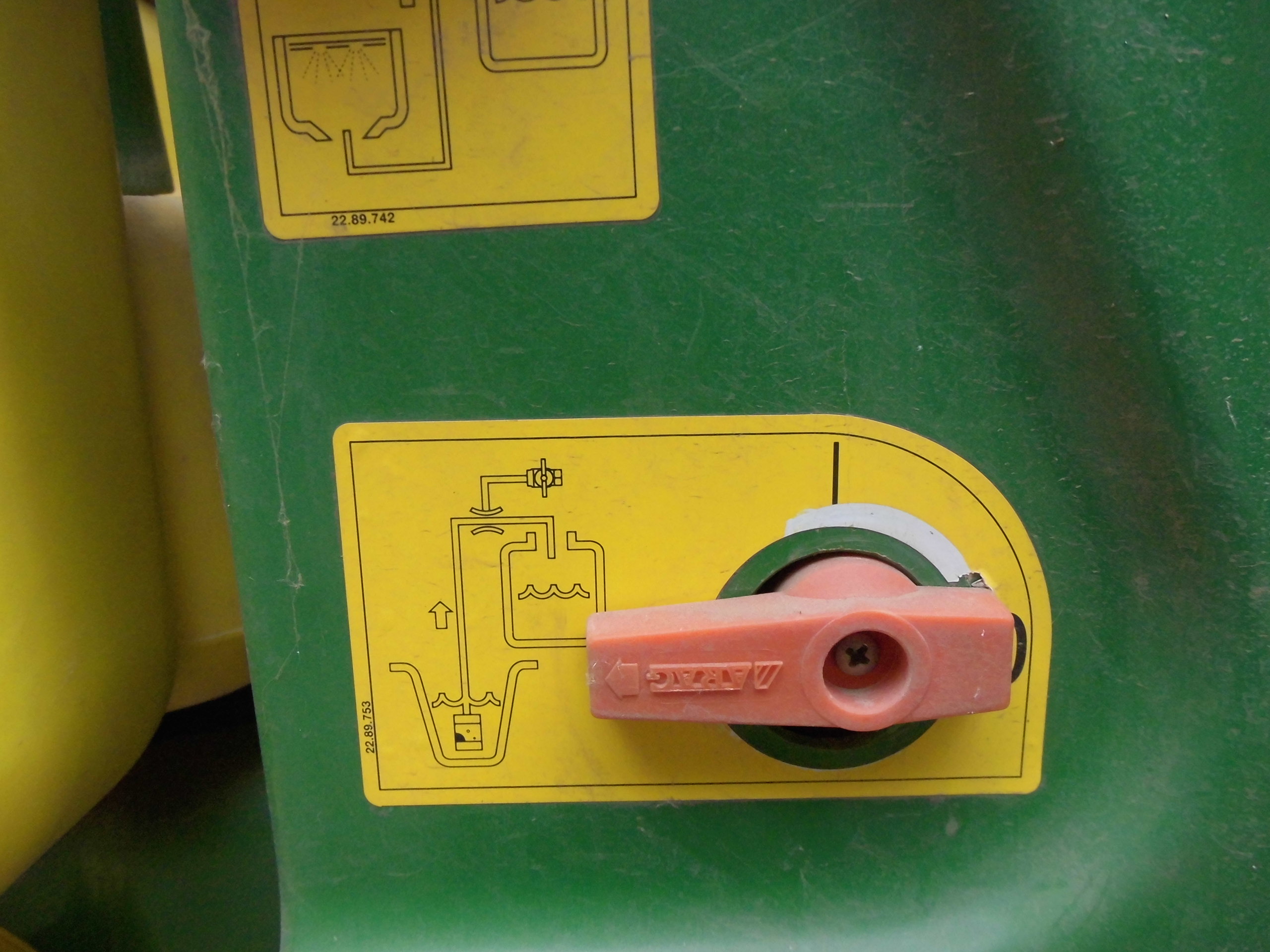

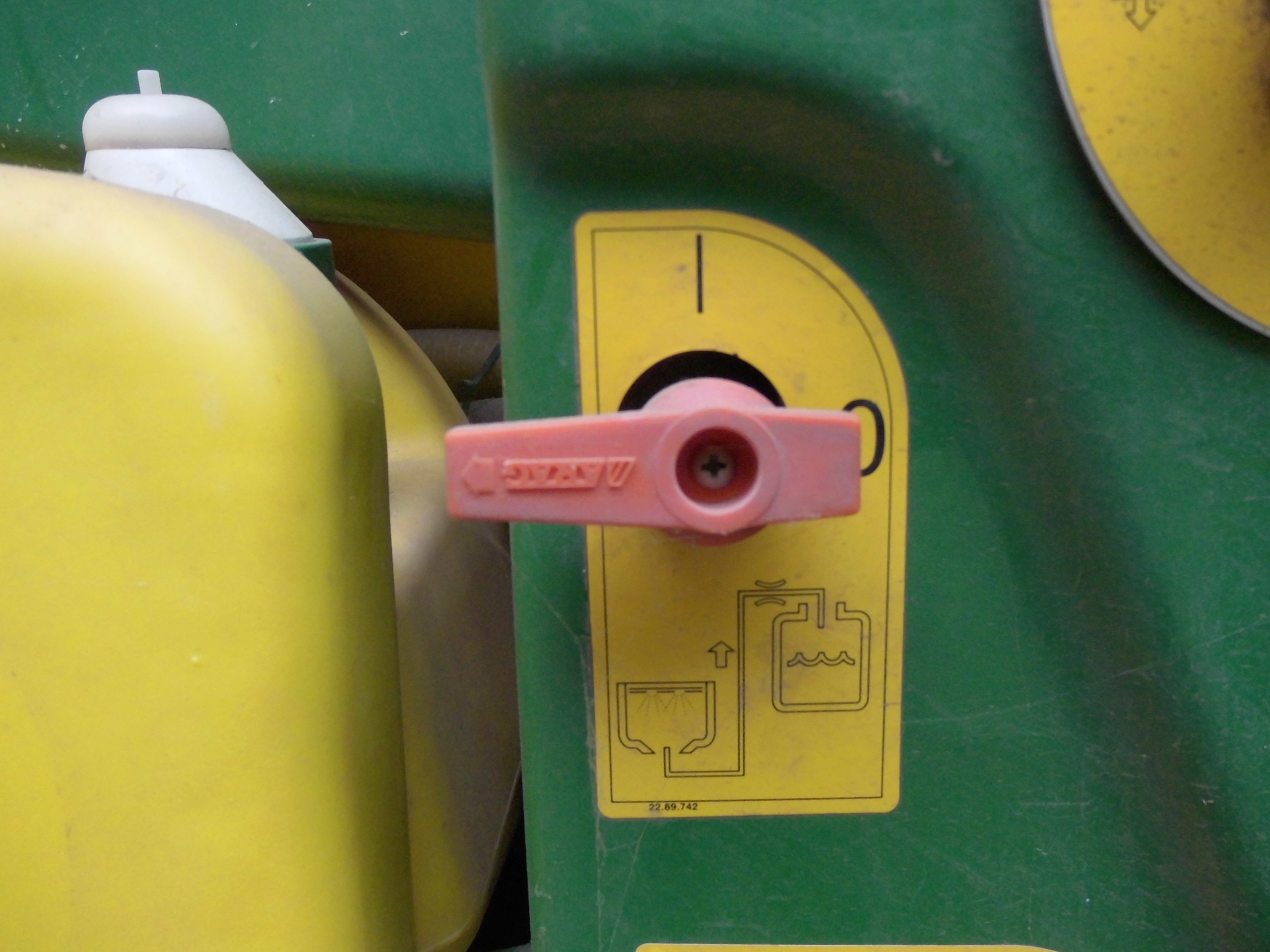

Bild 11 Ein kleines Ventil. Der Handgriff hat auf einer Seite einen kleinen erhabenen Pfeil.
Bild 12 Ein weiteres kleines Ventil.
Bild 13 Einige Ventile.

Bild 14 Das Schild zum Wasserfüllen mit Wasserschlauch mit Fremddruck (=Wasserleitungsdruck).
Das Ventil dazu befindet sich hier unsichtbar links innen vom Schild.
Bild 15 Hier ist das Ventil zu Bild 14 zu sehen. Mittels C-Storz-Kupplungen ist ein Rohr und ein Wasserschlauch angeschlossen
Bild 16 Das Bild zeigt Ähnliches wie Bild 15

Bild 17 Einige Ventile.

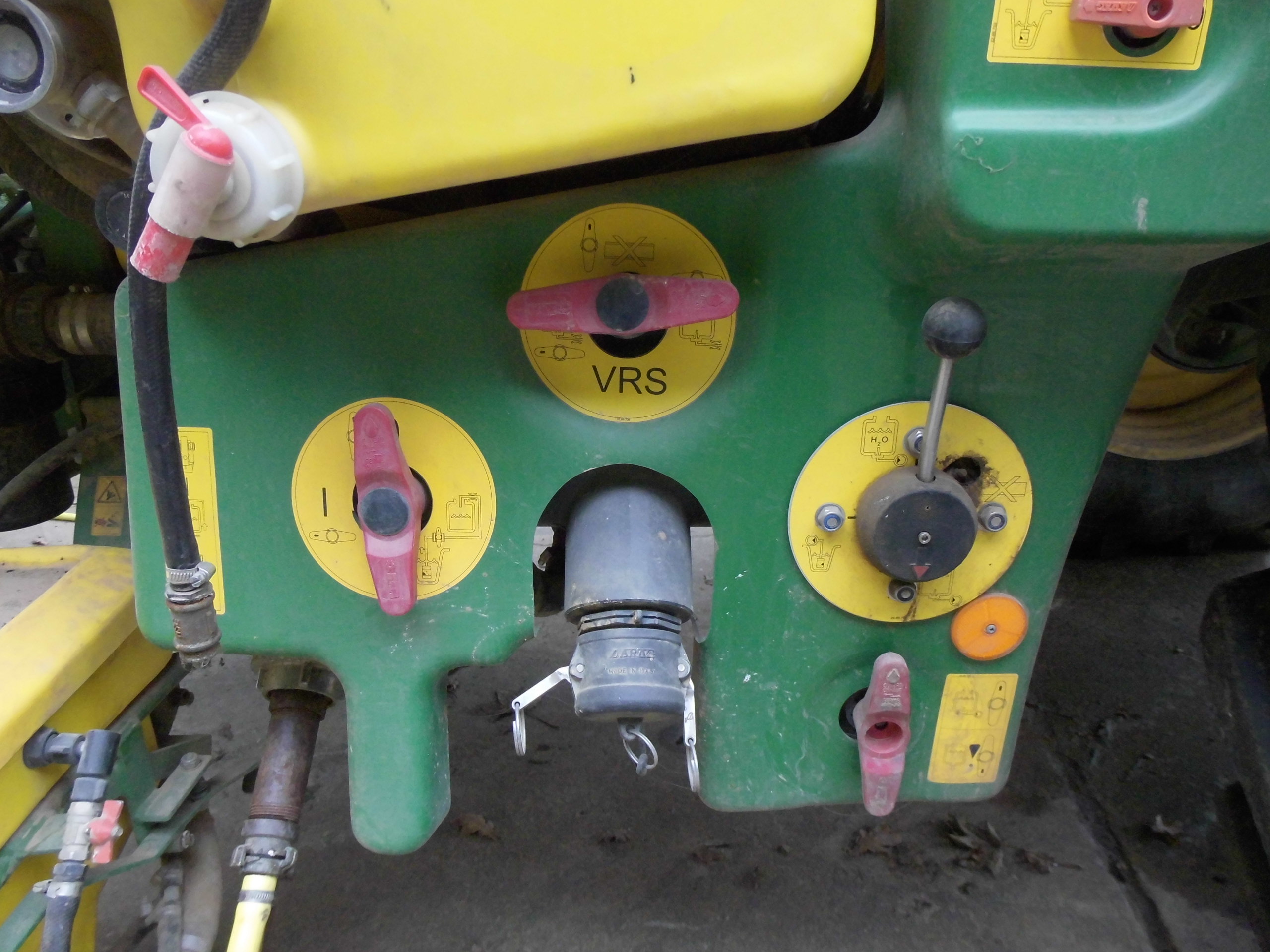

Bild 18 Das VRS-Ventil zum Spülen der Leitungsschläuche.
Bild 19 Ein Mehrfachventil.

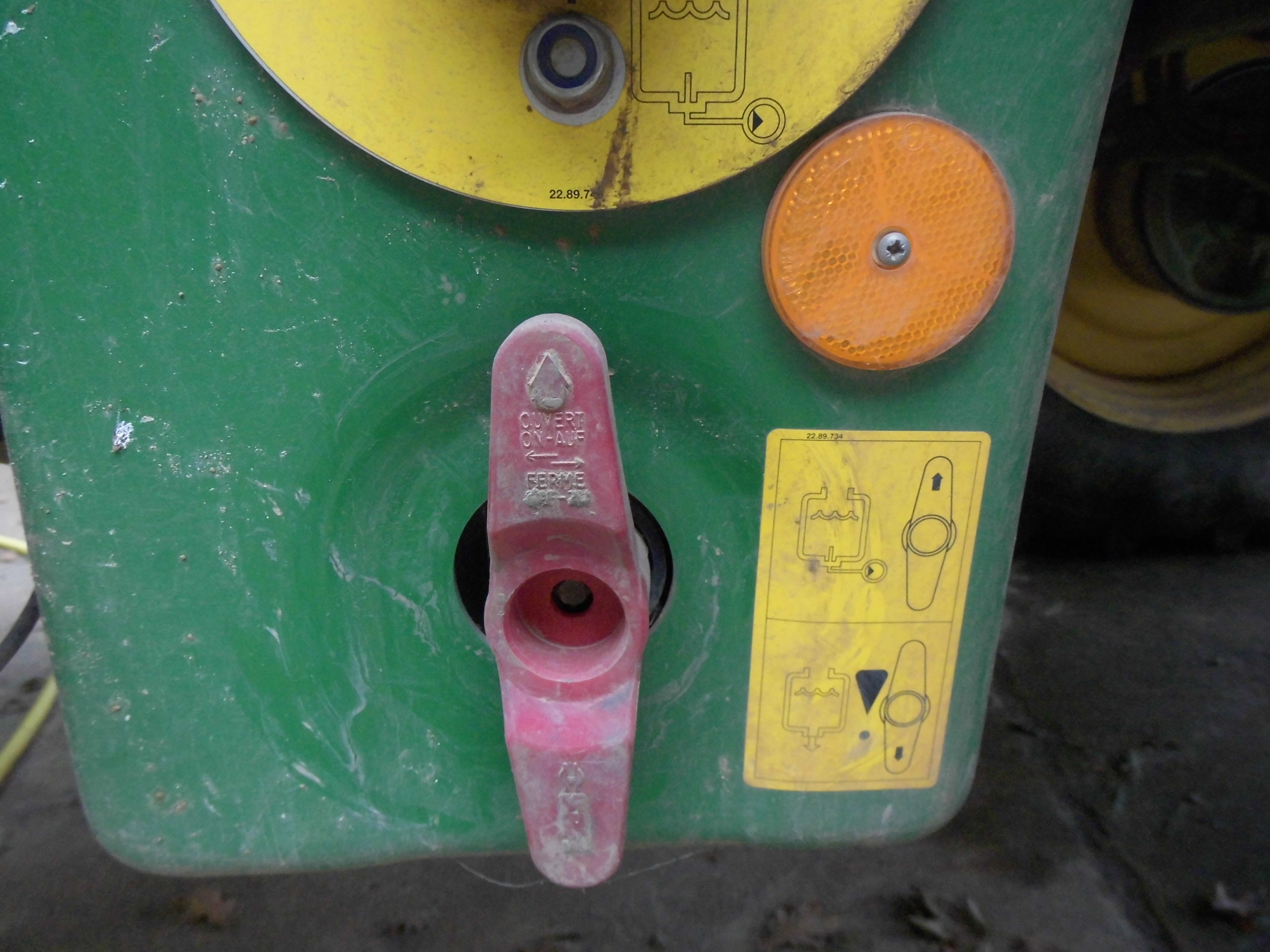

Bild 20 Das Ventil zum Leerlaufenlassen des Hauptbehälters.

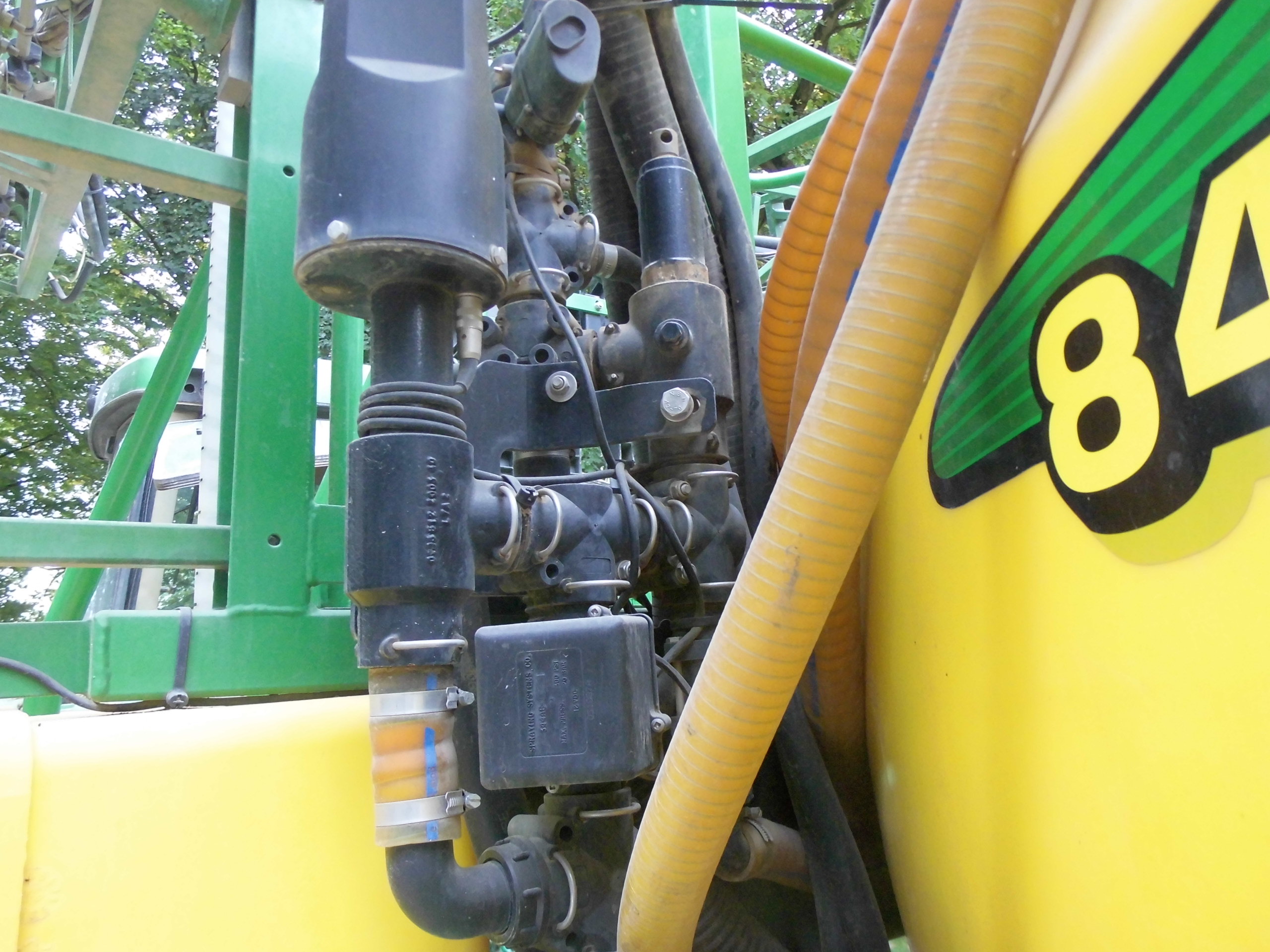

Bild 21 Ventile vorn oben links.
Bild 22 Ähnlich wie Bild 21
Bild 23 Ähnlich wie Bild 21

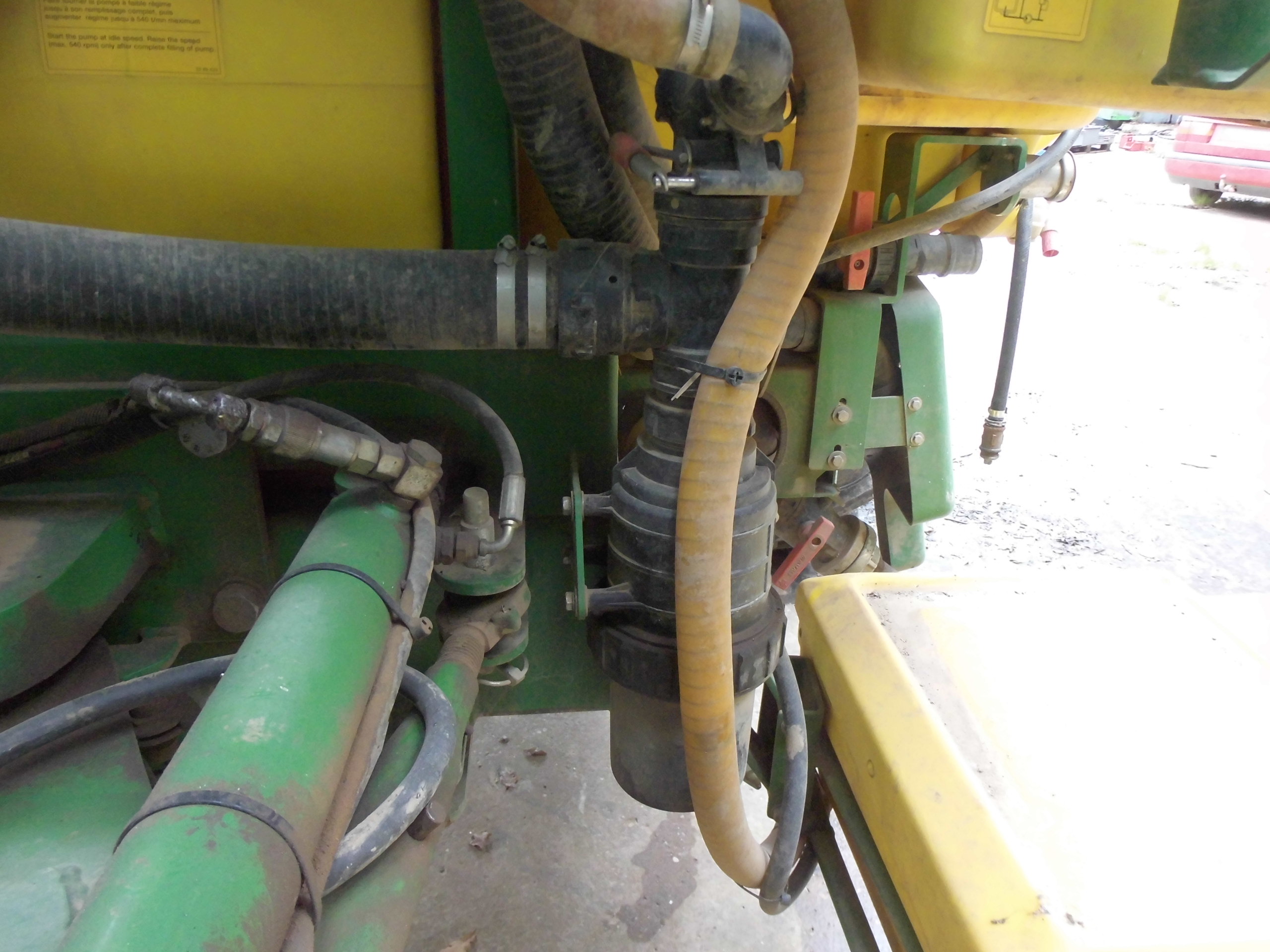

Bild 24 Das Saugfiltergehäuse.
Bild 25 Die Trommelbremse hinten rechts.
Bild 26 Die Gummifederung hinten rechts.

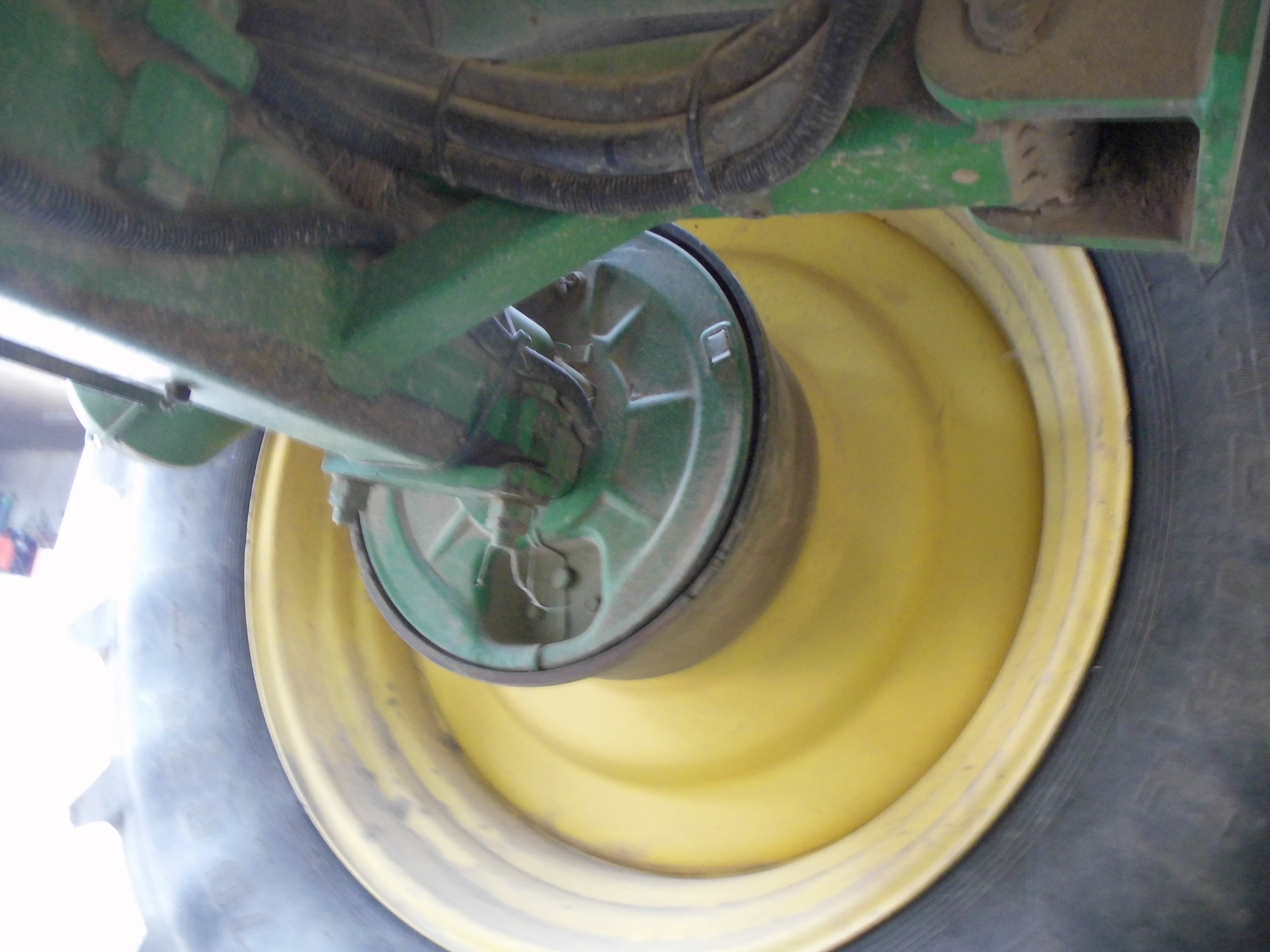

Bild 27 Ein weiteres Bild zur Bremstrommel hinten rechts.

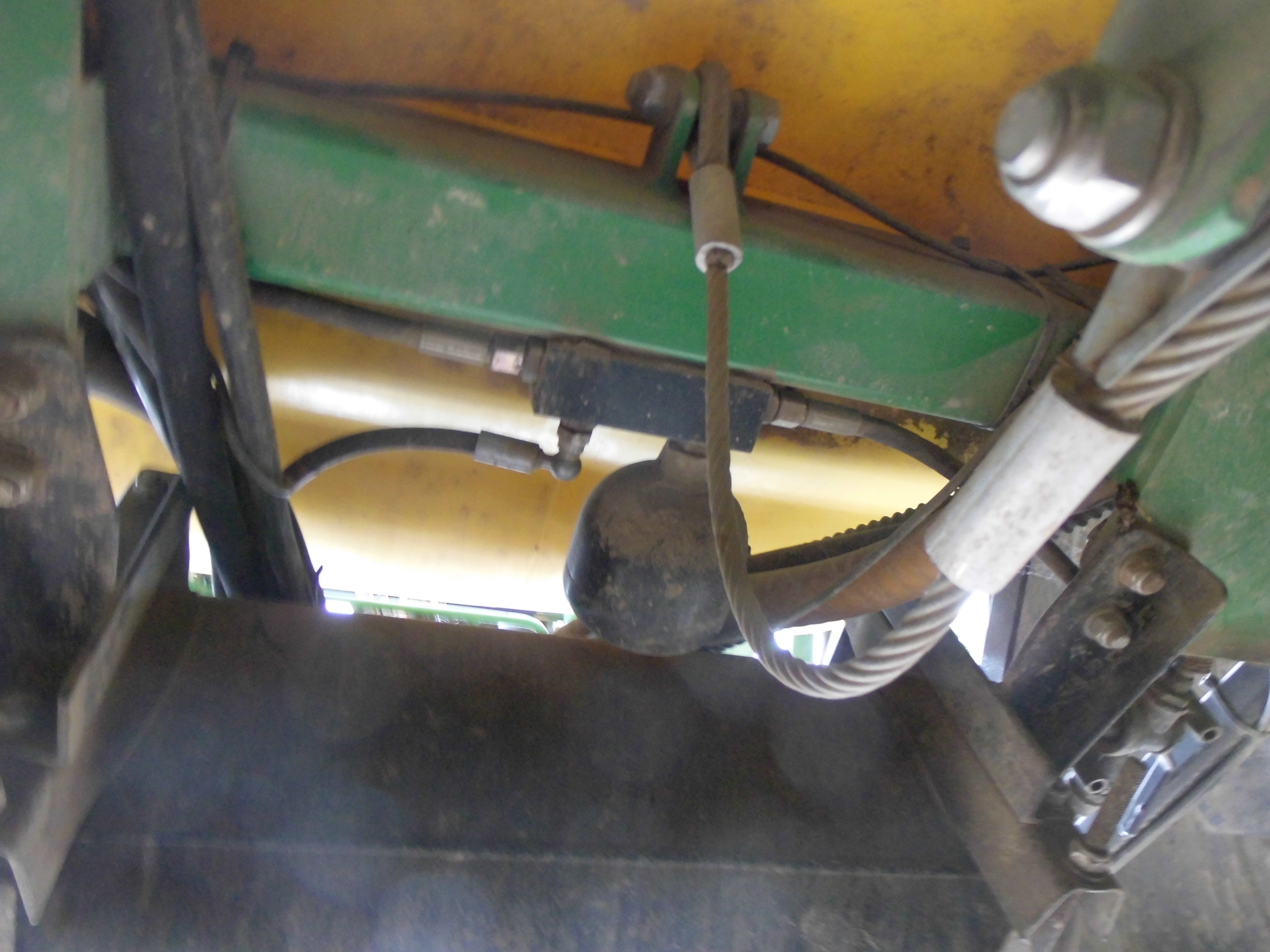

Bild 28 Ein Kugelbehälter als Druckdämpfer im Hydraulikölkreis. - - - Auch ein Stahl-Halteseil ist zu sehen.
Bild 29 Druckluftzylinder für die Druckluftbremse, links.

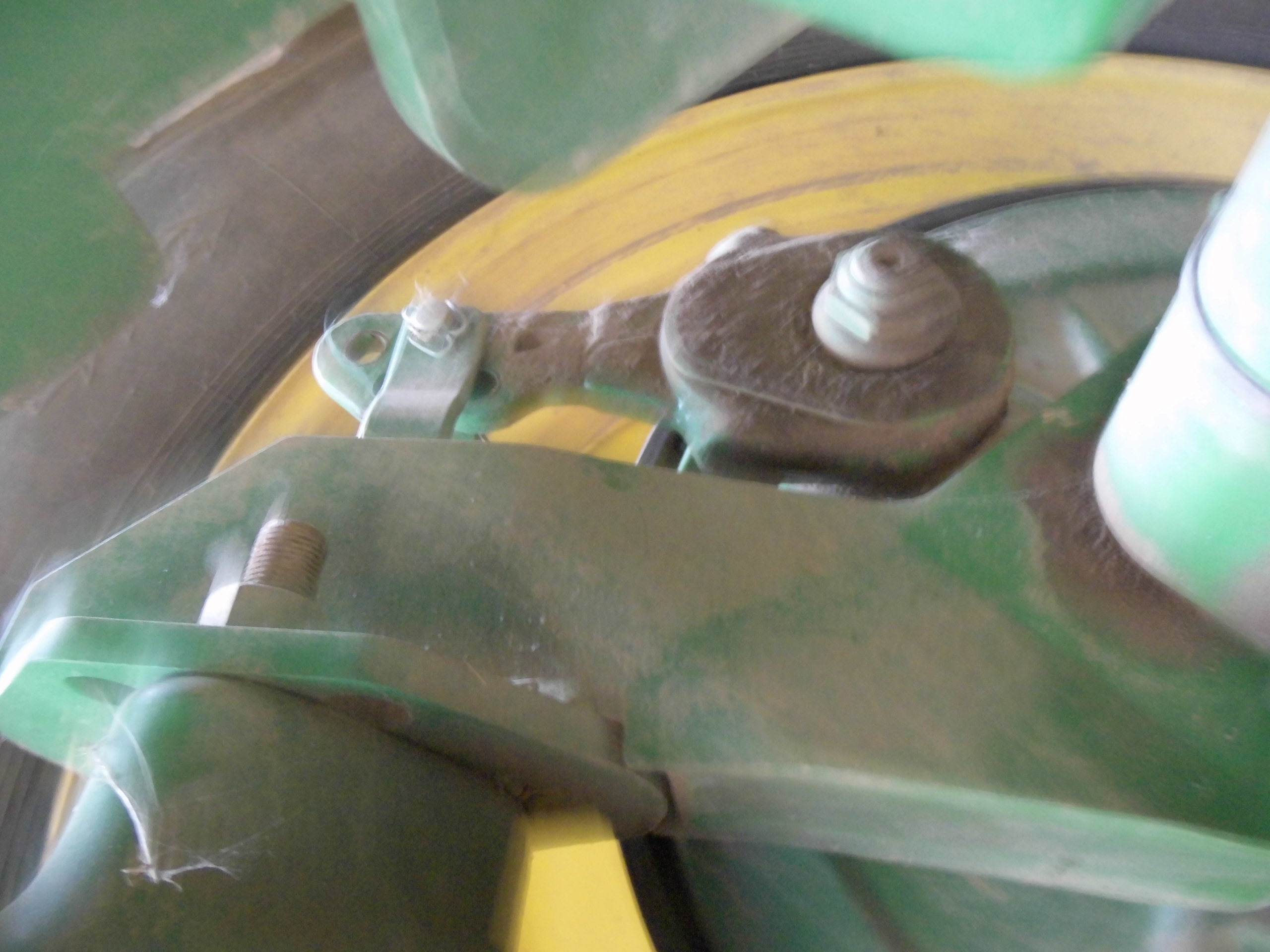

Bild 30 Haltearm für den Bremszylinder sowie Betätigungsarm für die Bremsbacken, rechts.

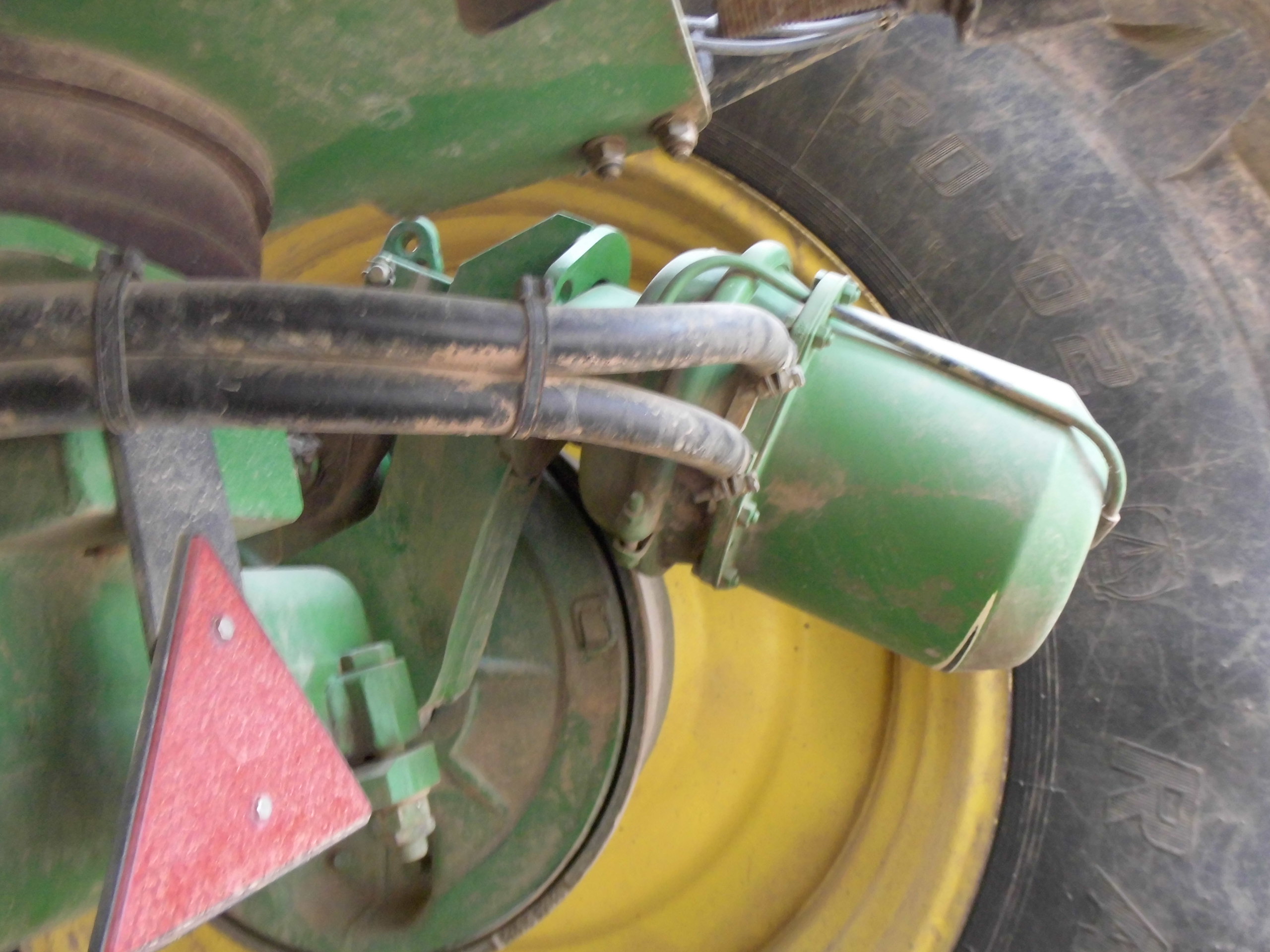

Bild 31 Bremszylinder, rechts

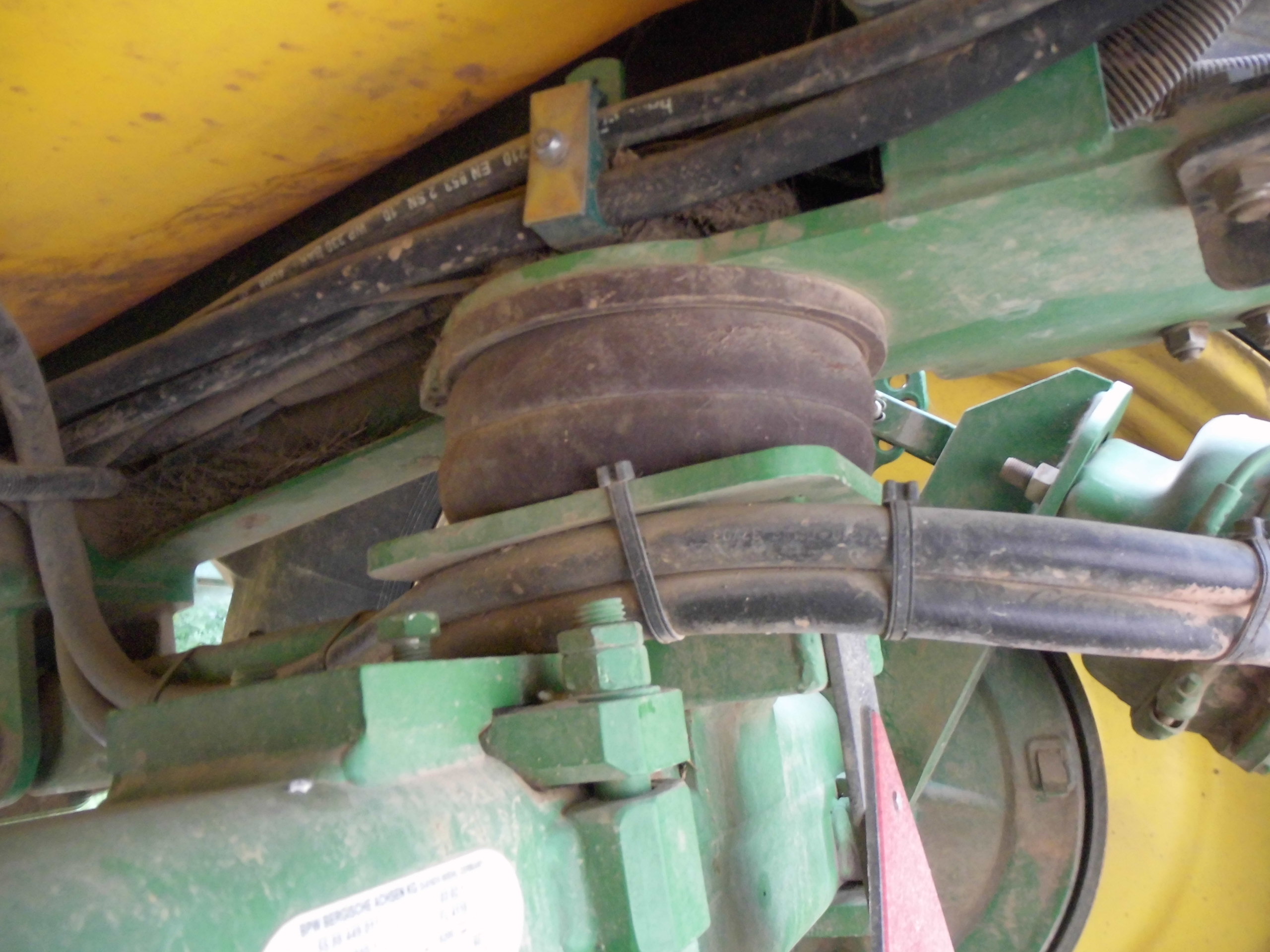

Bild 32 Gummifederung, Nahaufnahme.

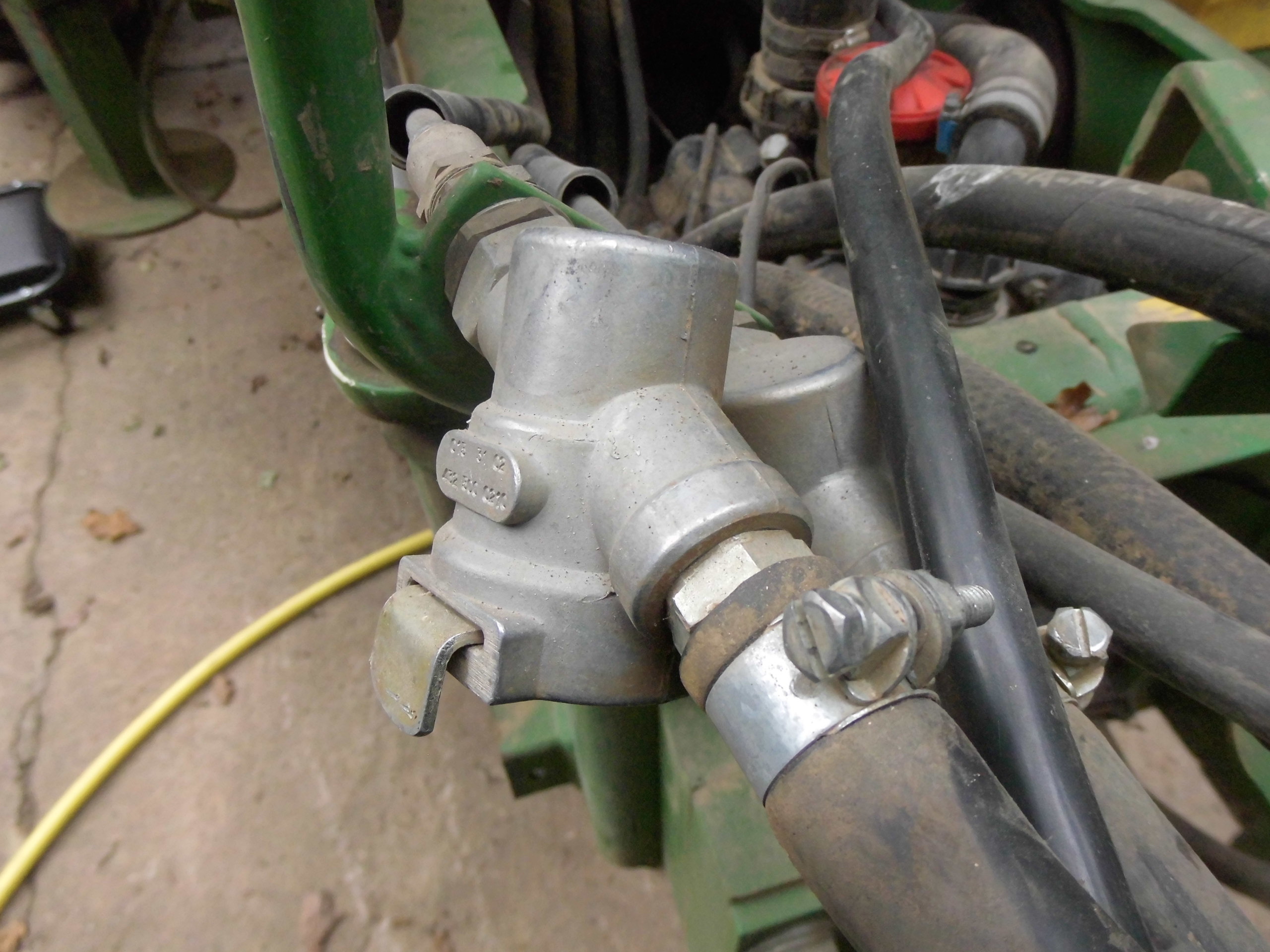

Bild 33 Unscharf, wohl Verteiler für die Luftdruckbremse.

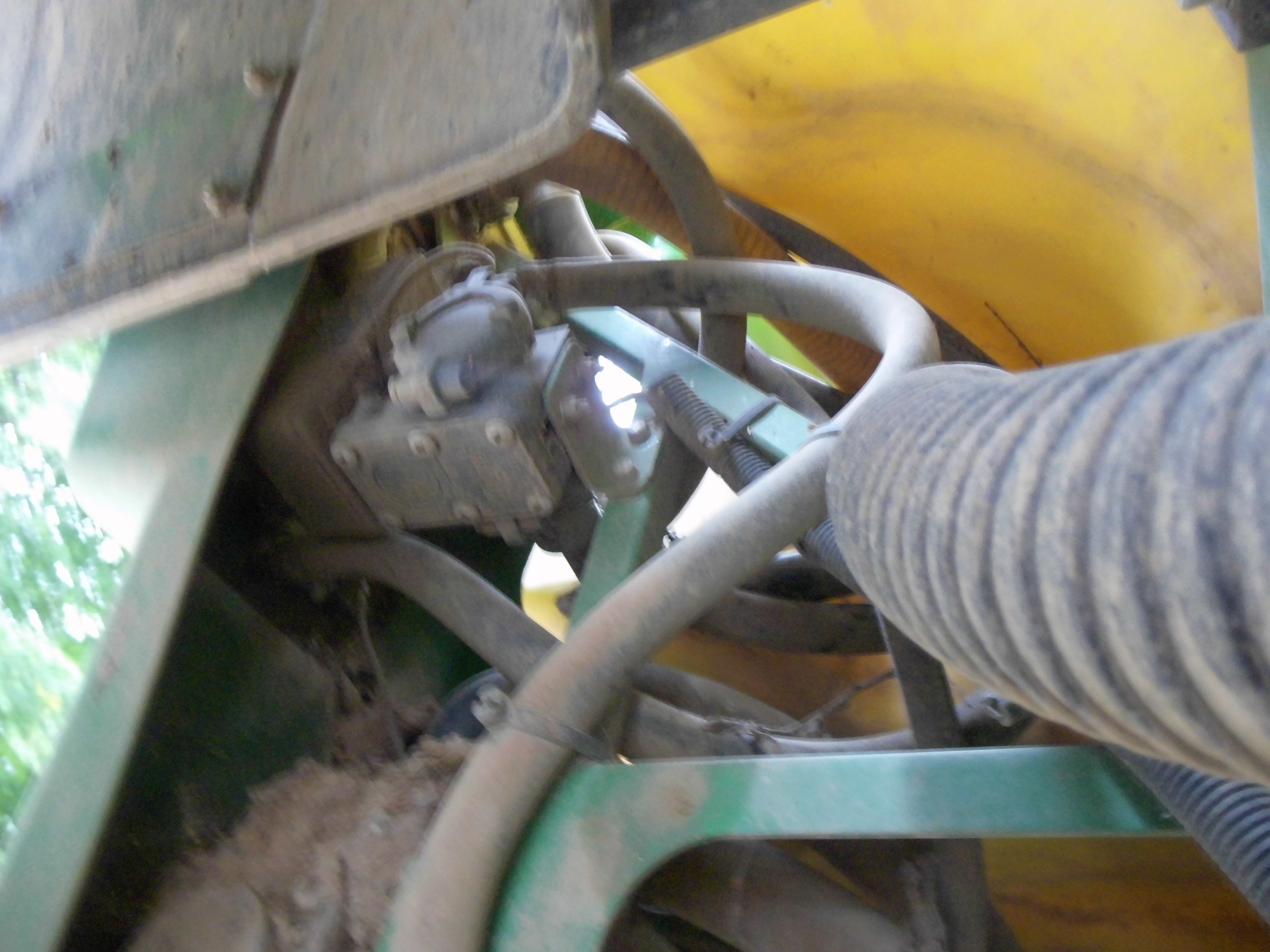

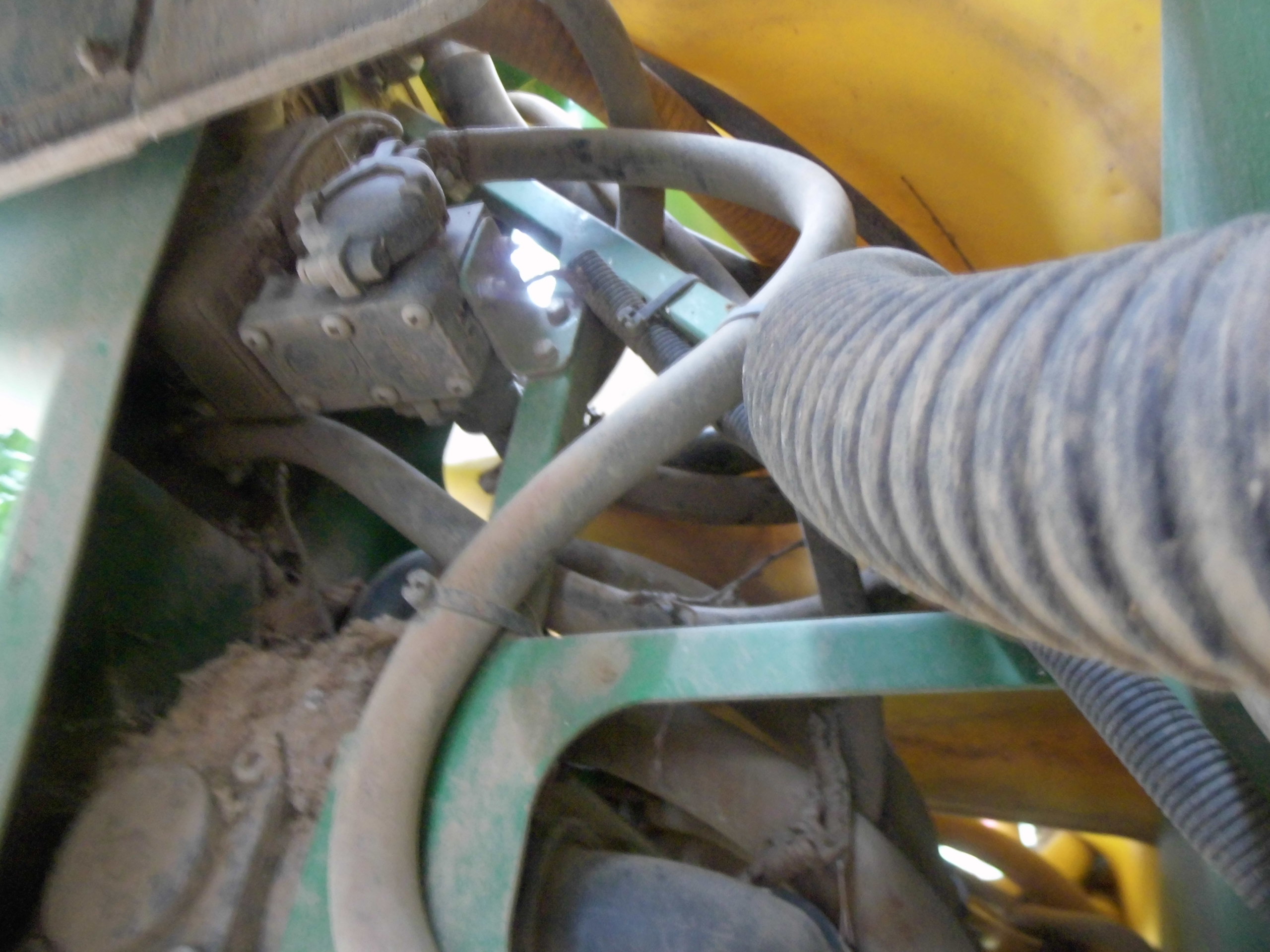

Bild 34 Ventile, links, von mittig unter der Spritze ausgesehen.
Bild 35 Ähnlich wie Bild 34.
Bild 36 Ähnlich wie Bild 34.

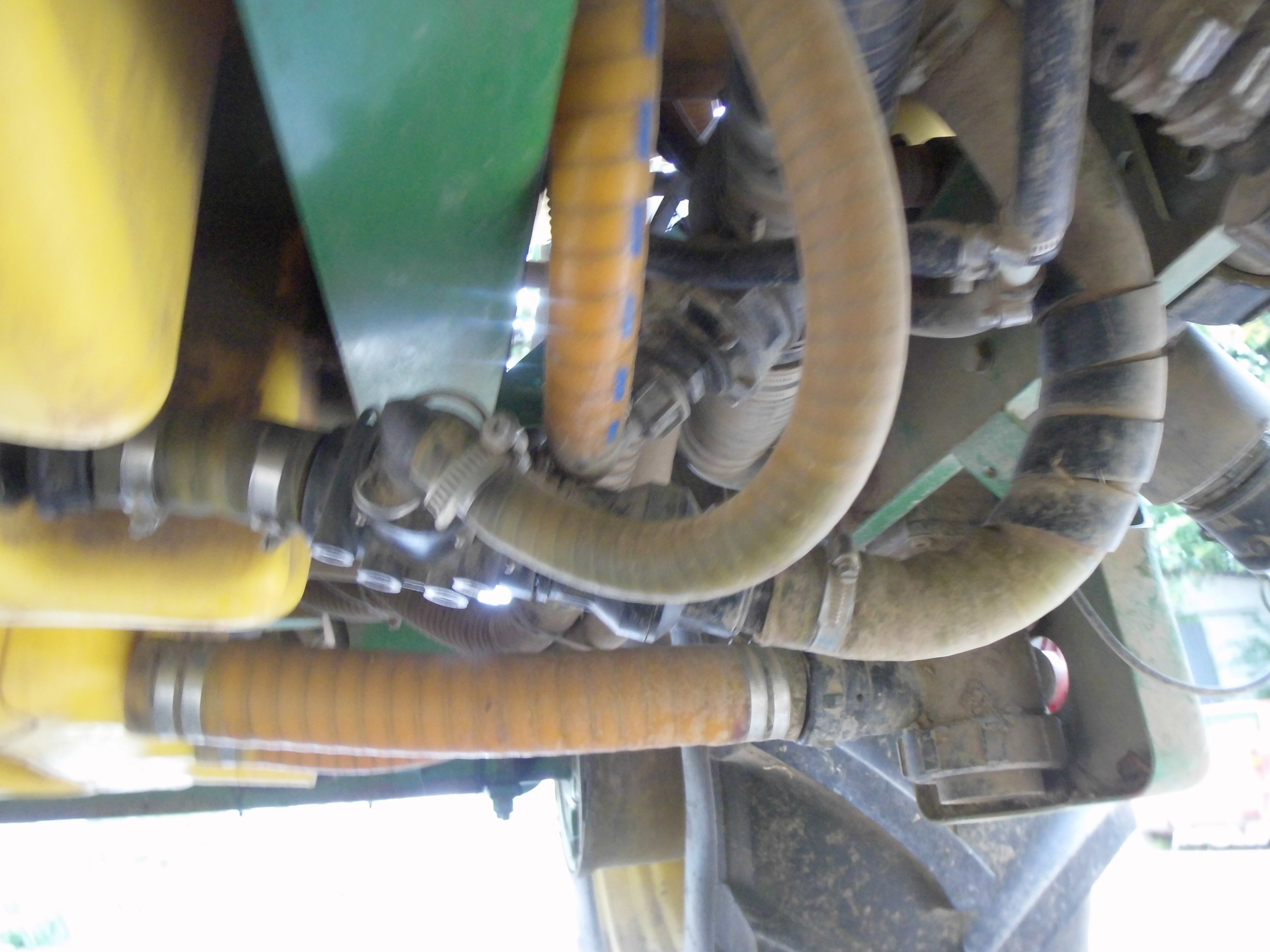

Bild 37 Schläuche und Ventile, von unter der Spritze in Richtung nach hinten gesehen

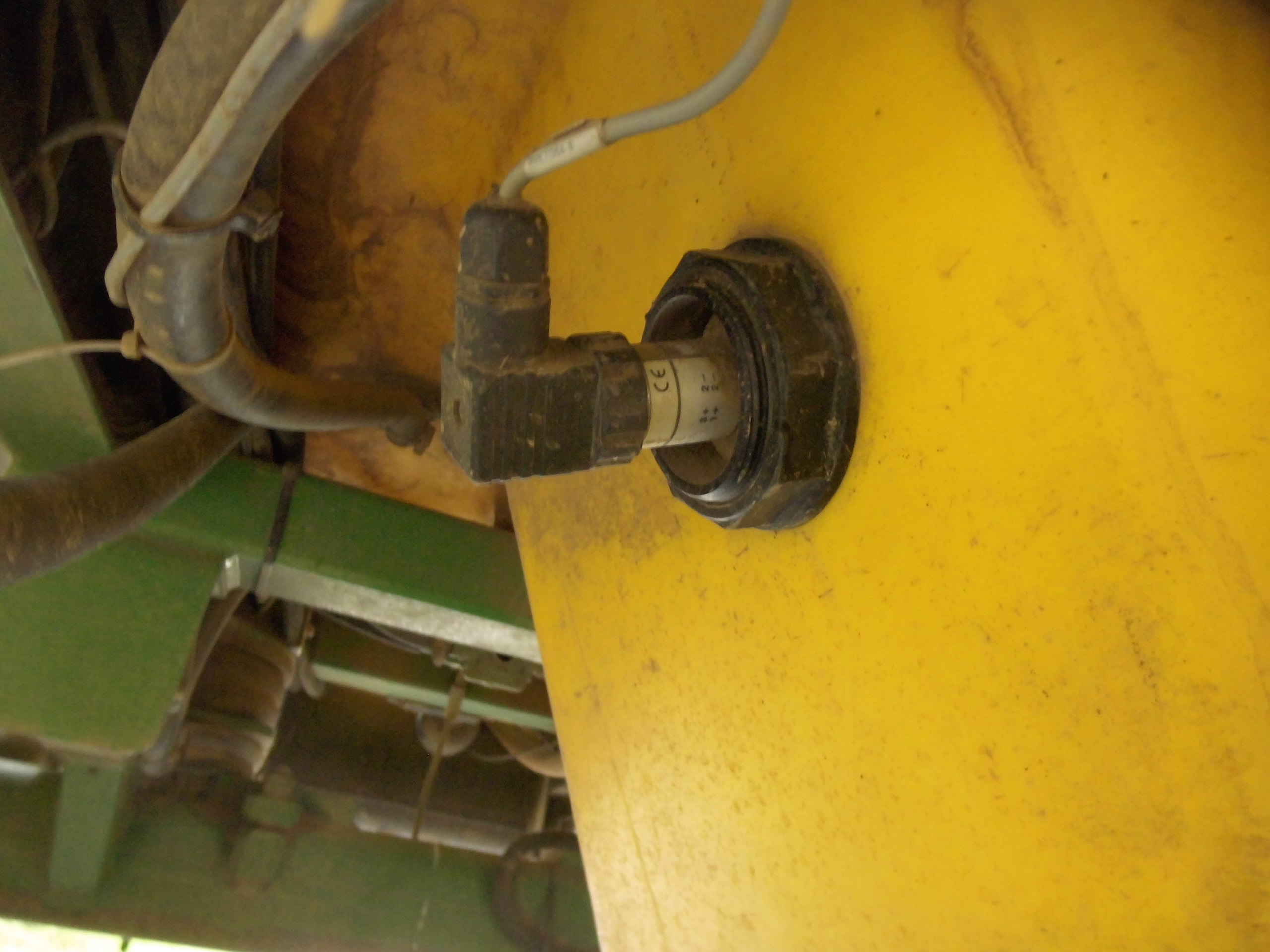

Bild 38 Ein Fühler für den Flüssigkeitsdruck und somit für den Füllstand im Hauptfaß, unten rechts mittig
Bild 39 Ansicht von rechts vorn nach schräg hinten, im bereich der Spritzenunterseite.

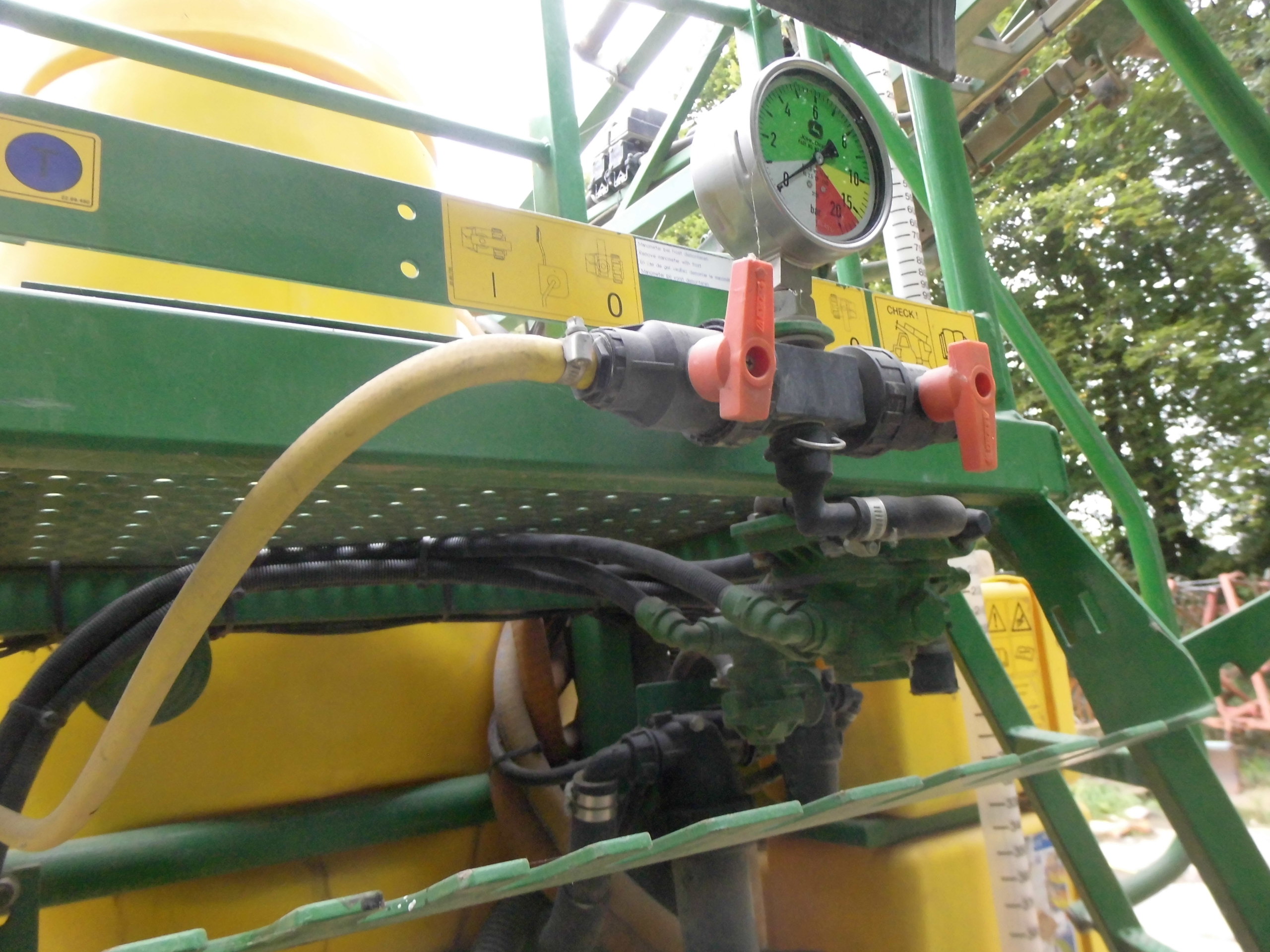

Bild 40 Der Druckanzeiger.
Bild 41 Luftfilter innerhalb der Druckluftleitung. Sie müssen jährlich ausgebaut und gereinigt werden

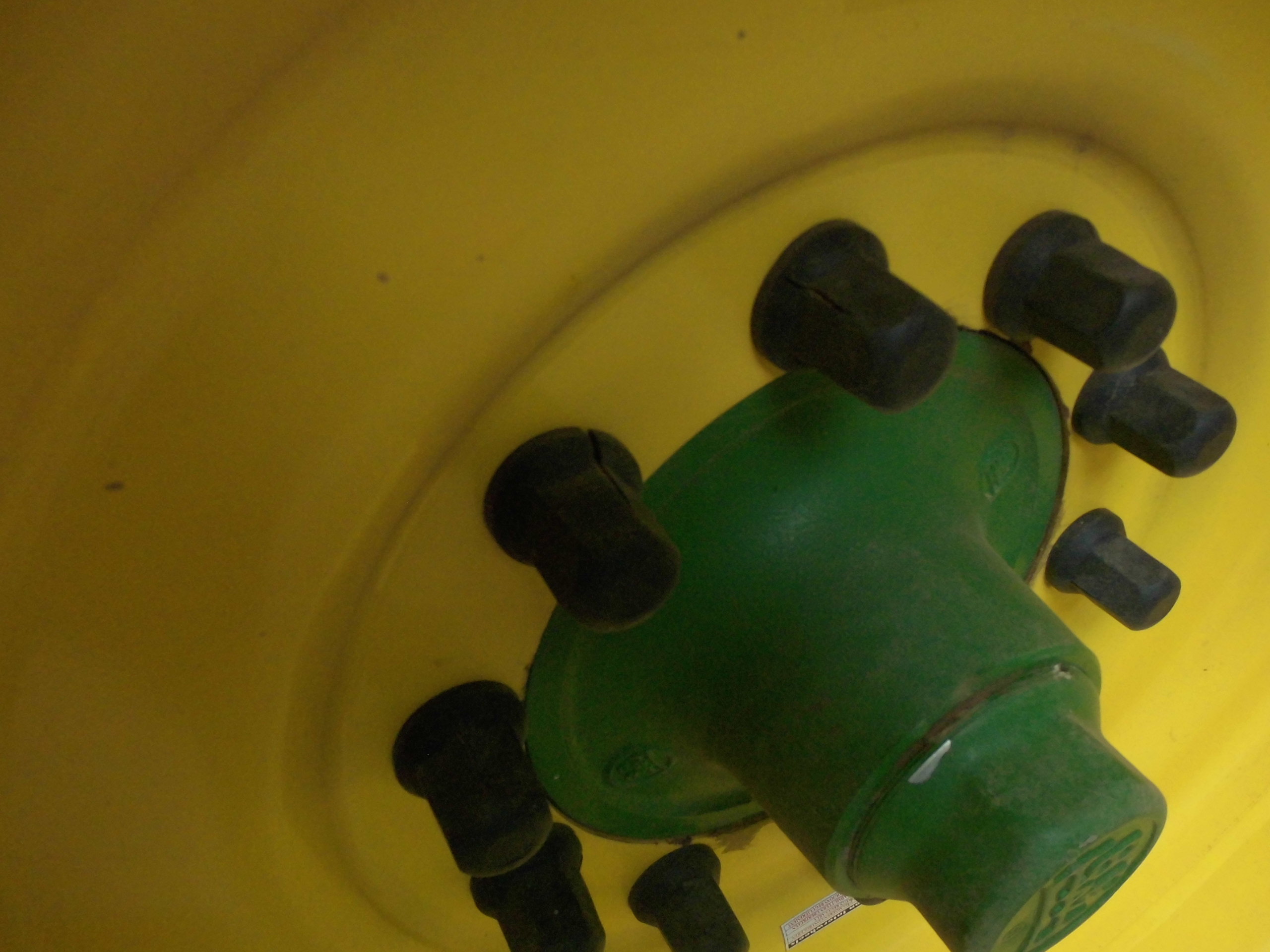

Bild 42 Radnabe und Felge. Die Radschrauben haben Schutzkappen gegen Verschmutzung und Rost.

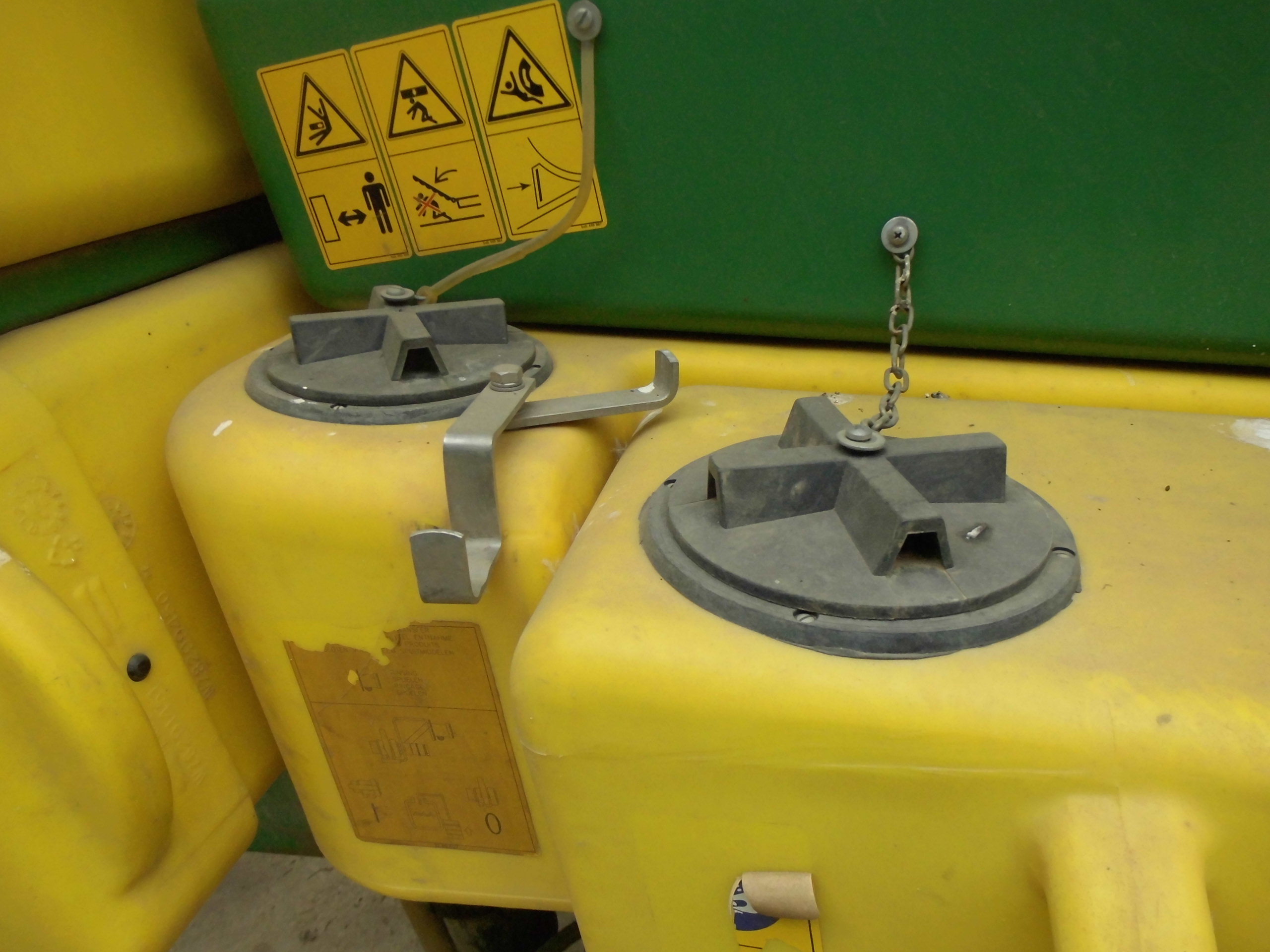

Bild 43 Deckel für den Spülwasser-Klarwasser-behälter, links und rechts den Deckel für den Handwaschwasser-Behälter, ebenfalls gefüllt mit Klarwasser.

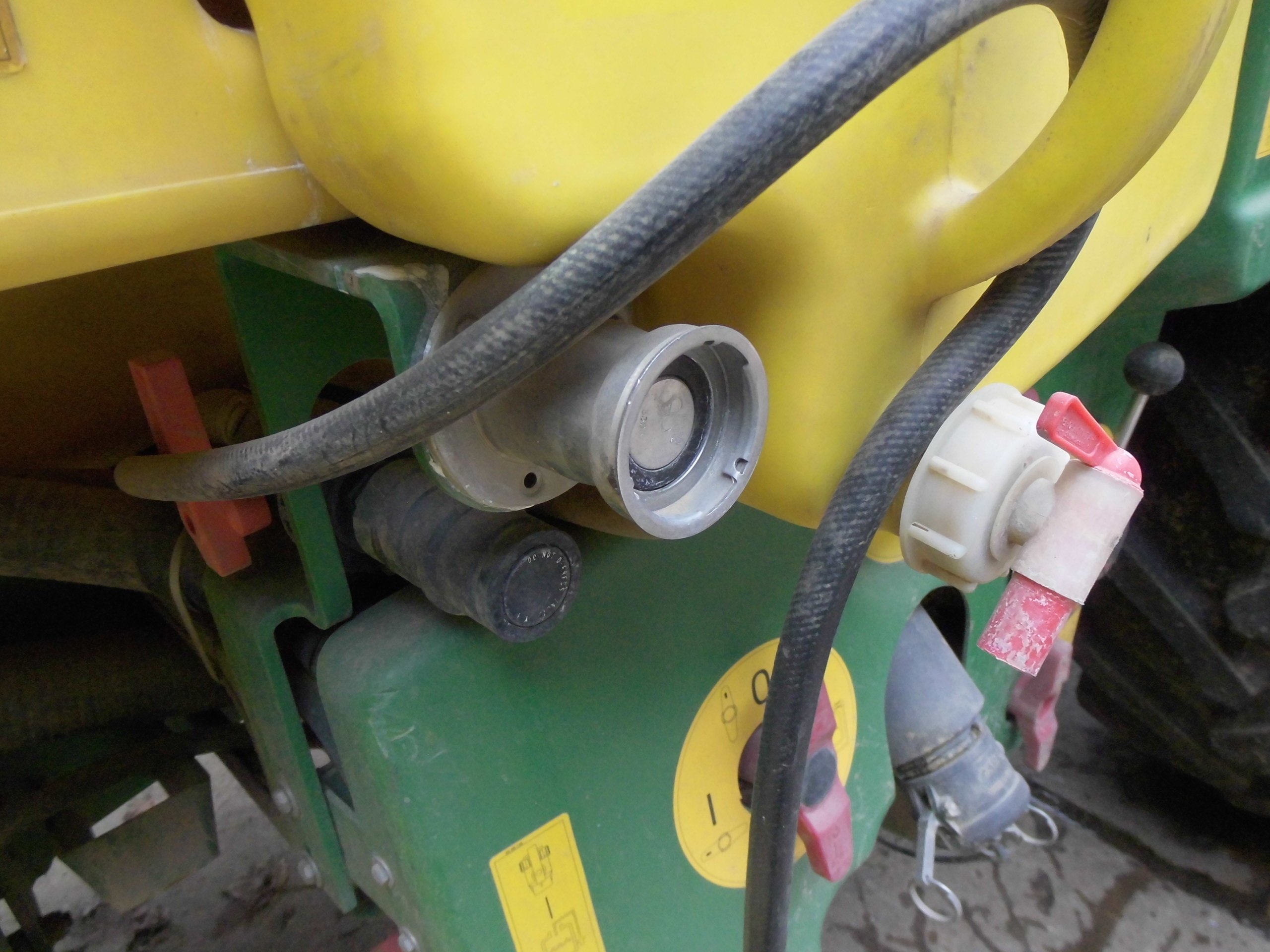

Bild 44 Rechts der Hahn des Handwaschbehälters.

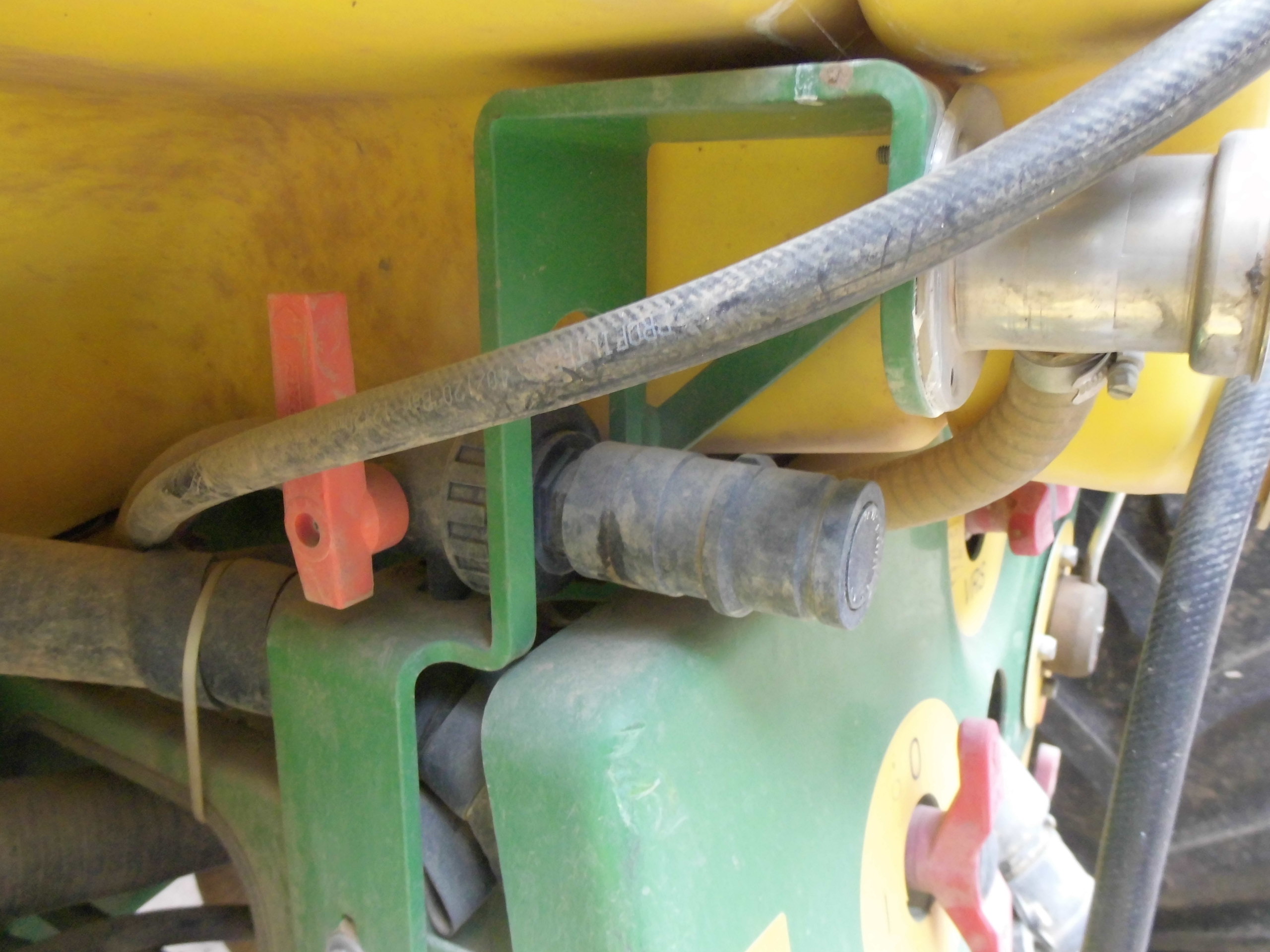

Bild 45 Ein kleines Ventil.

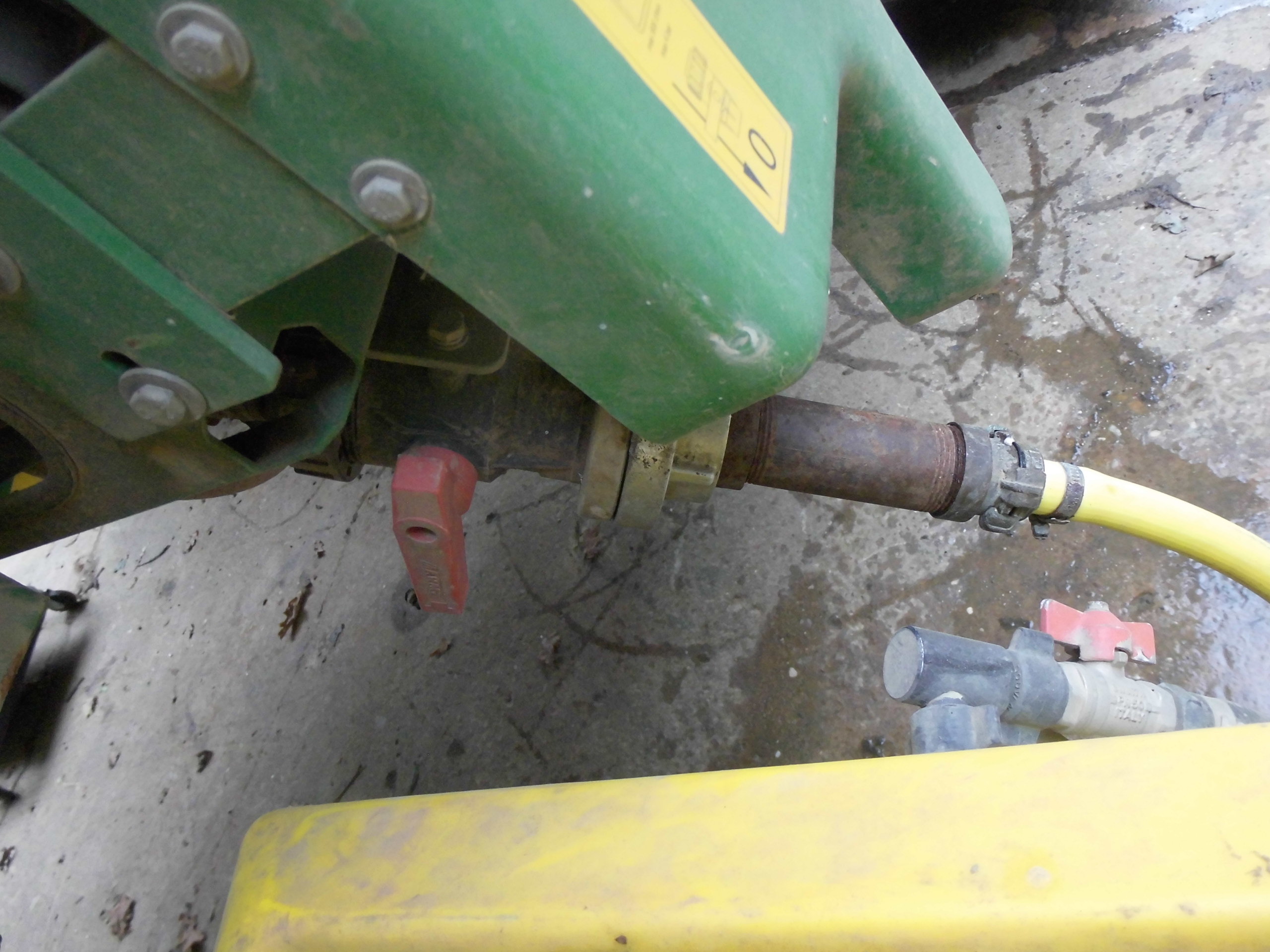

Bild 46 Ventil zum Wasserfüllen aus der Wasserleitung.

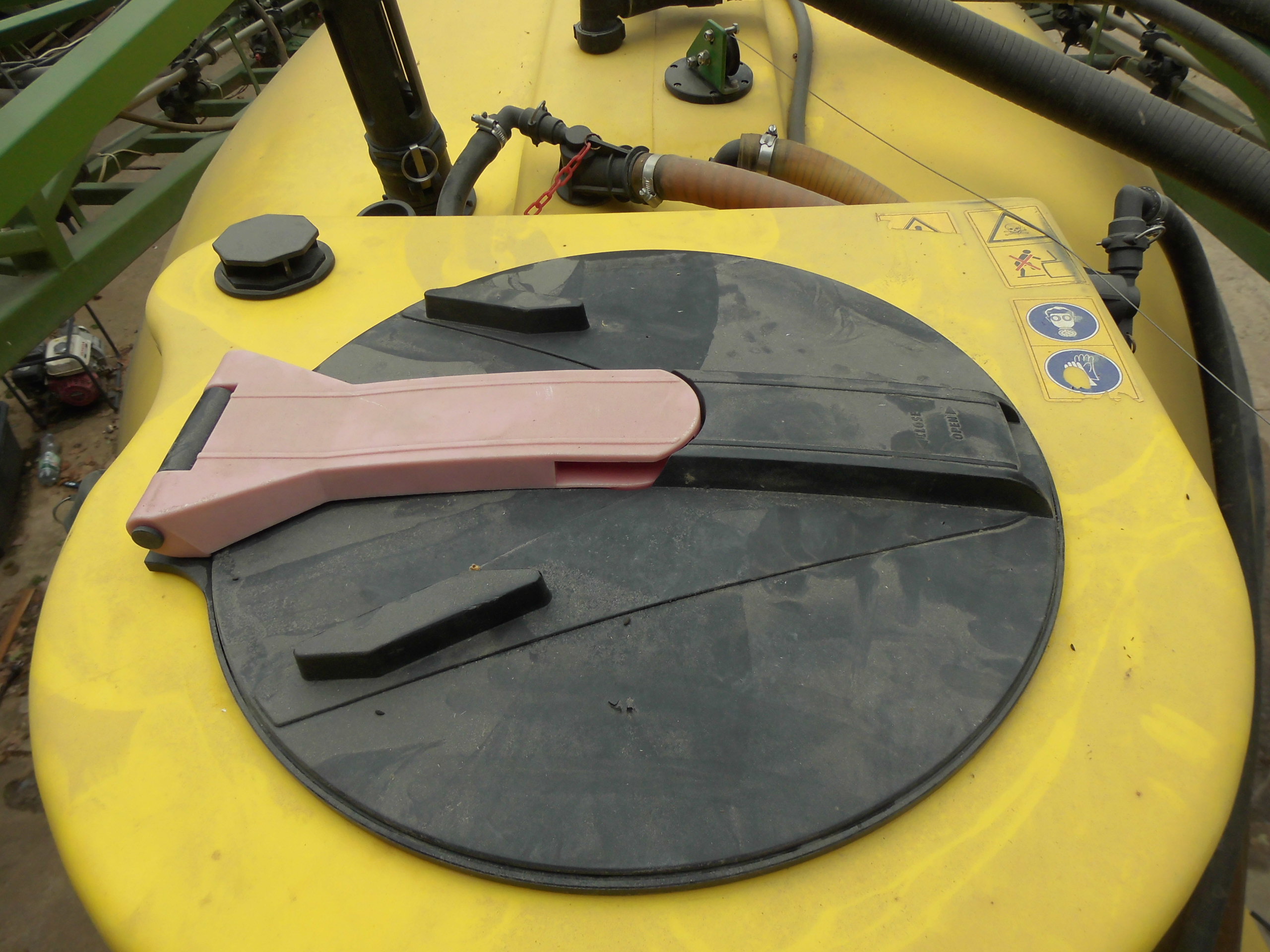

Bild 47 Haupt-Einfülldeckel von oben.

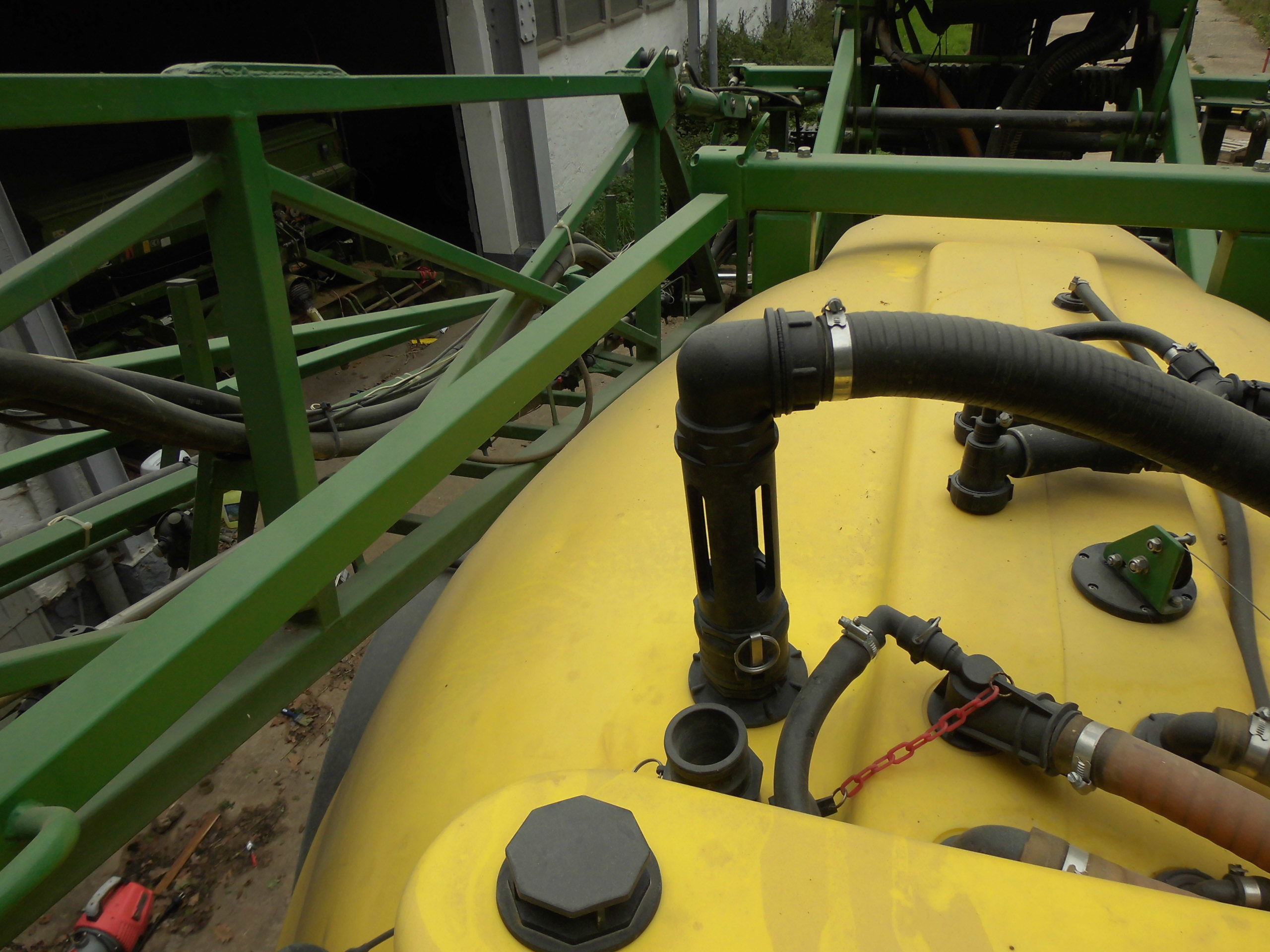

Bild 48 Rücklaufsicherung beim Befüllung aus der Wasserleitung. Es ist einfach die Freifallstrecke mit seitlichem Luftzutritt, welche den Rückstrom unmöglich macht.

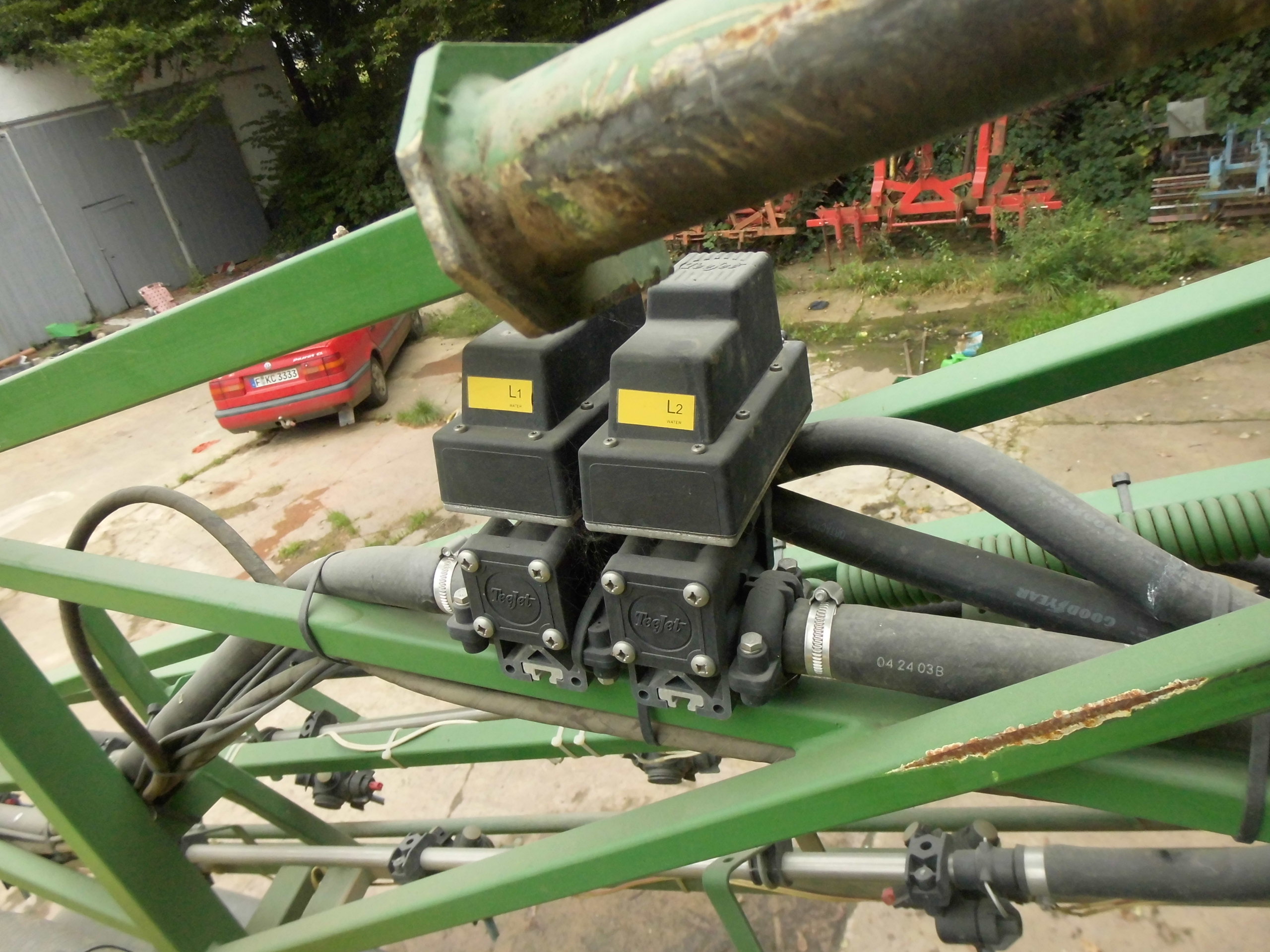

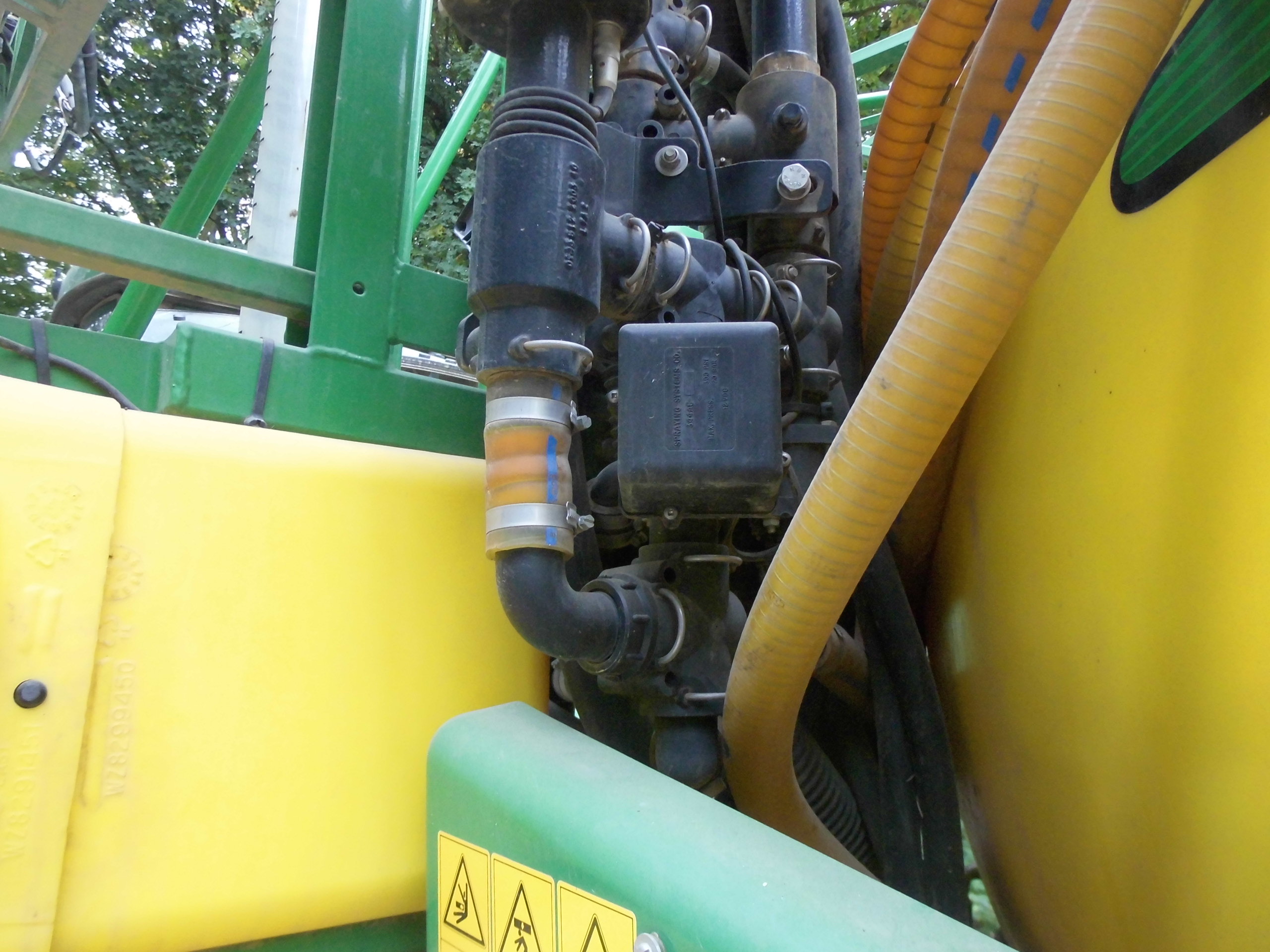

Bild 49 Elektrisch betätigte Ventile in der Spritzleitung.

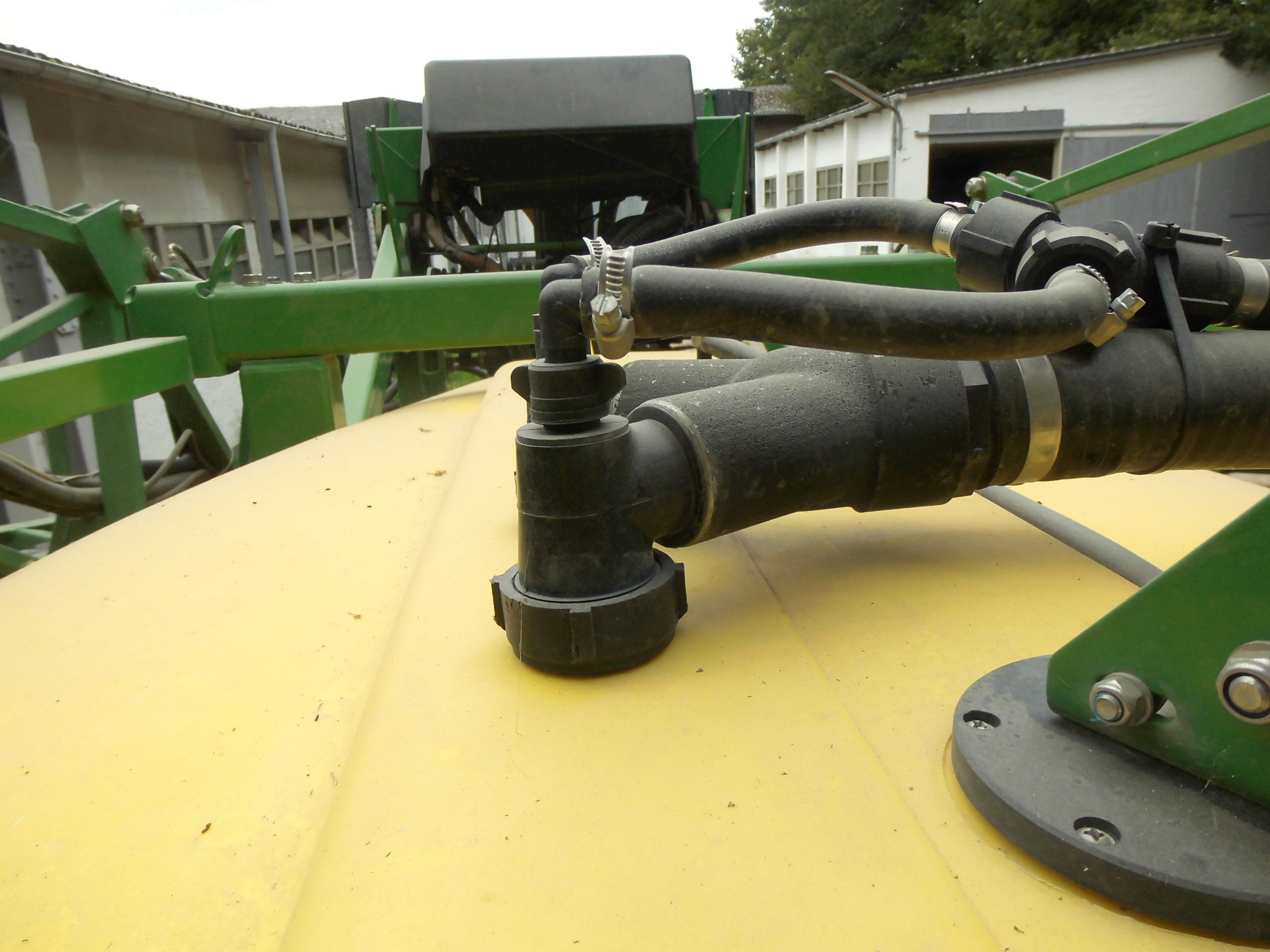

Bild 50 Anschlüsse obenmittig auf der Spritze.

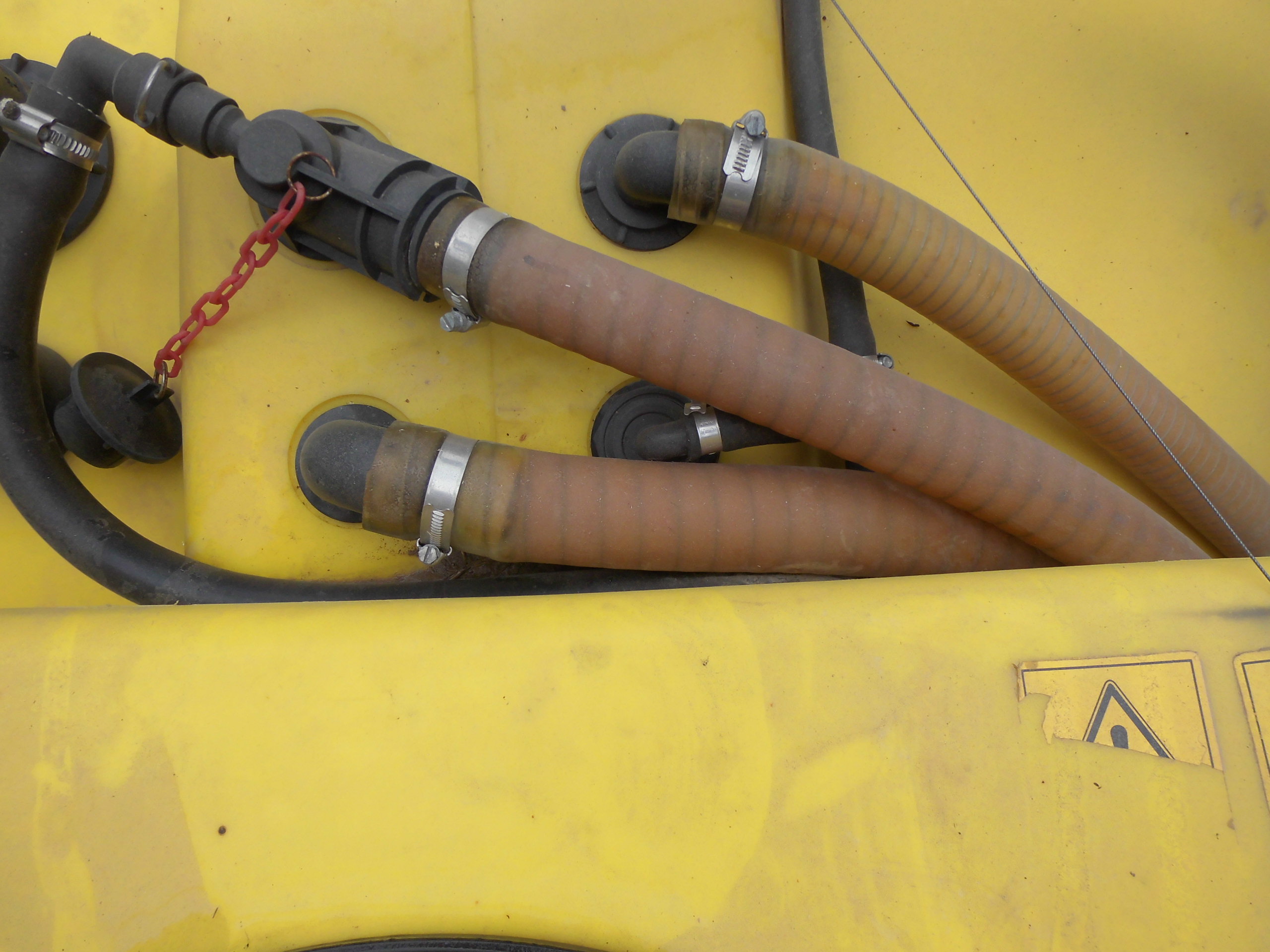

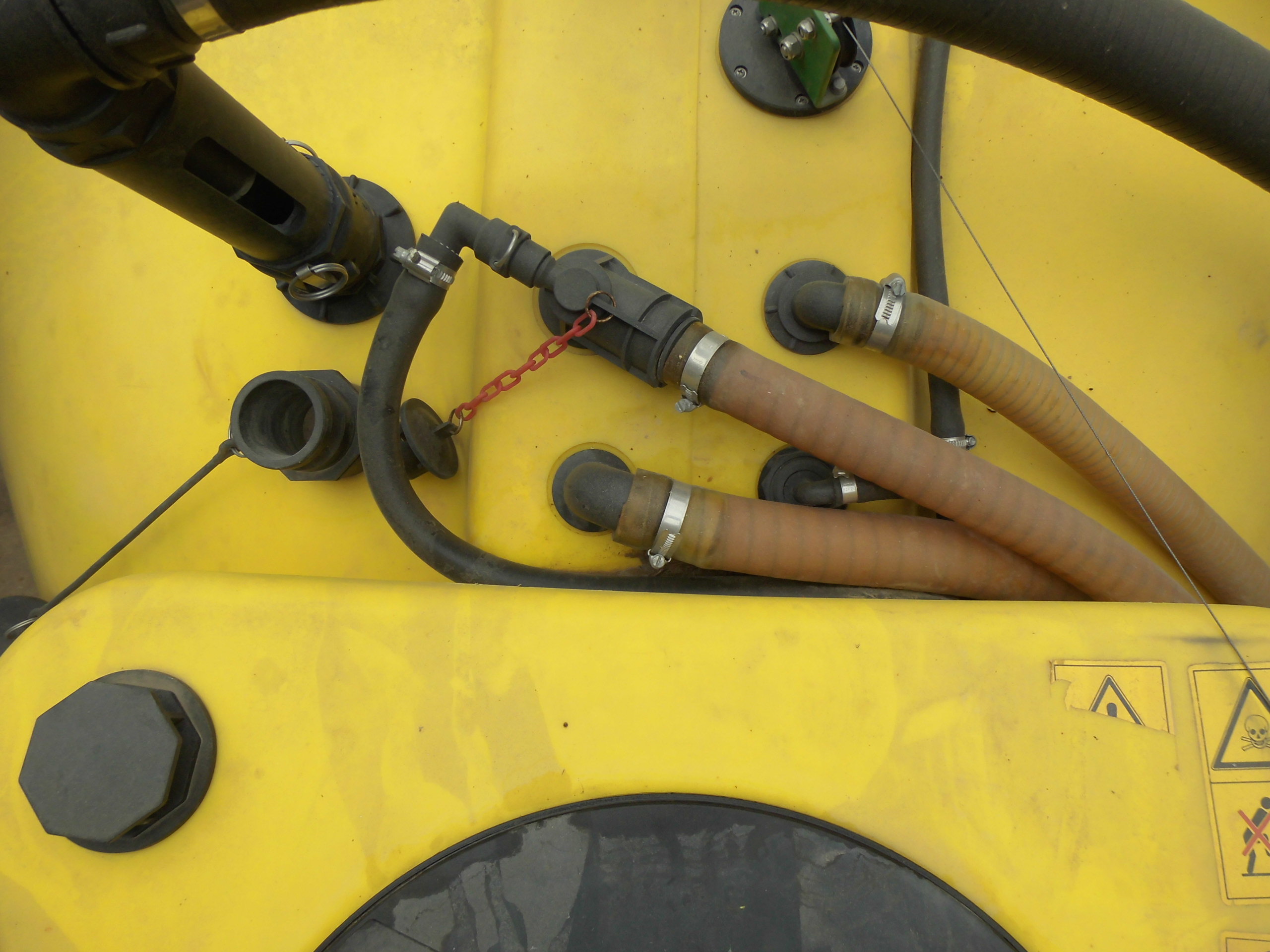

Bild 51 Mehrere Anschlüsse oben mittig etwas hinter dem Einfülldom.
Bild 52 Ähnlich wie Bild 51

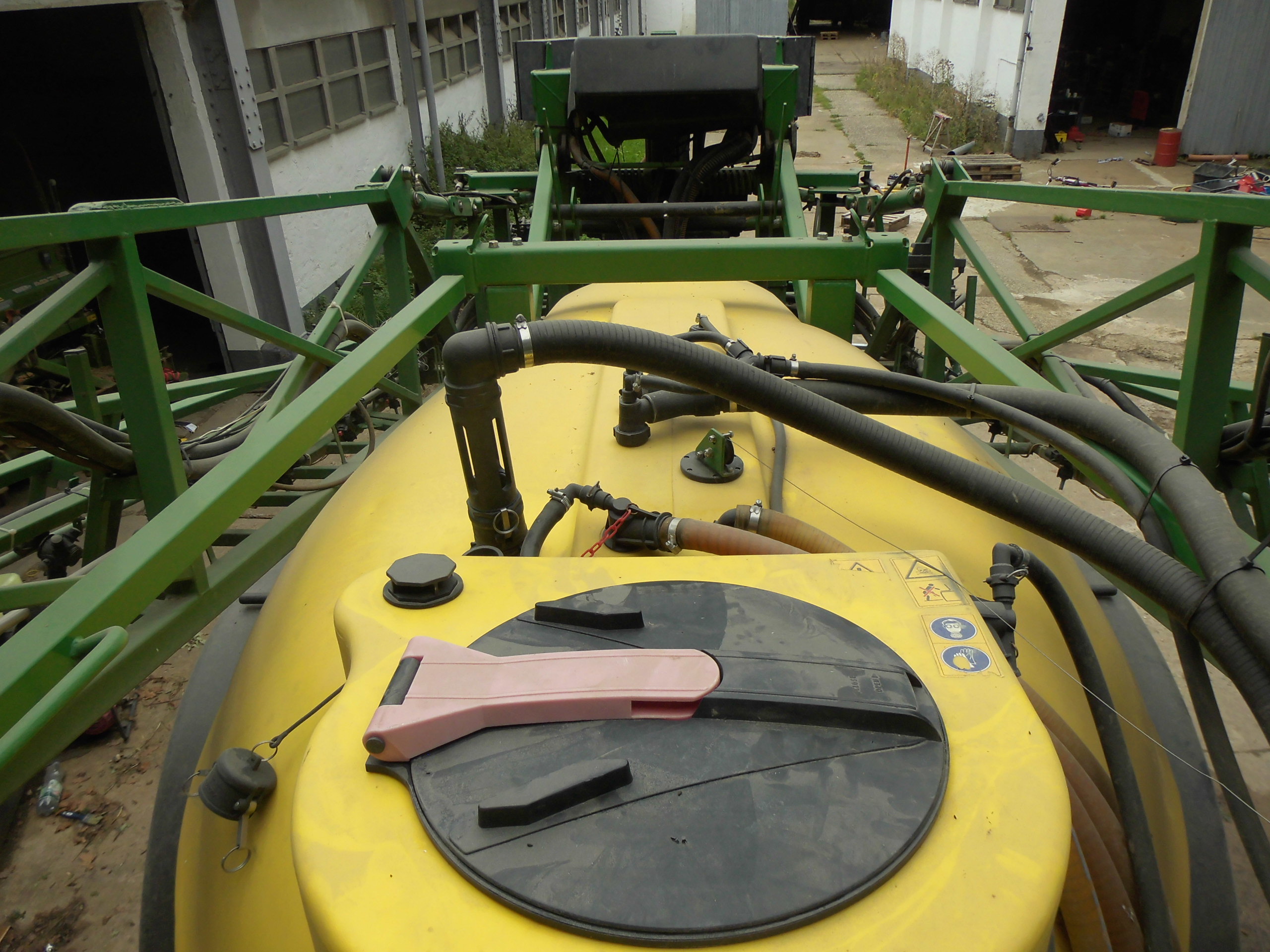

Bild 53 Ansicht auf der Plattform stehend nach hinten gesehen.

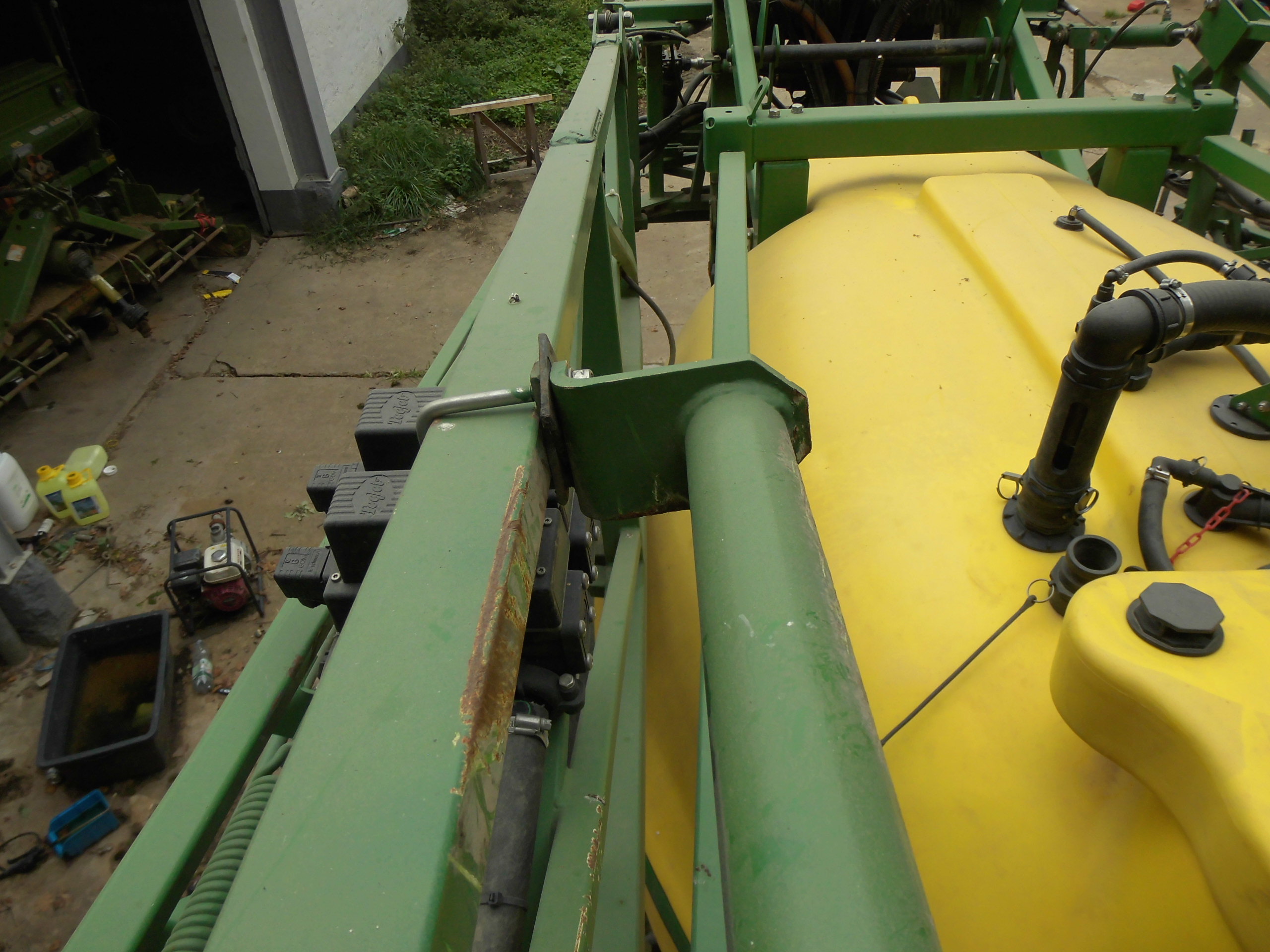

Bild 54 Ansicht auf der Plattform stehend nach schräg hinten gesehen.

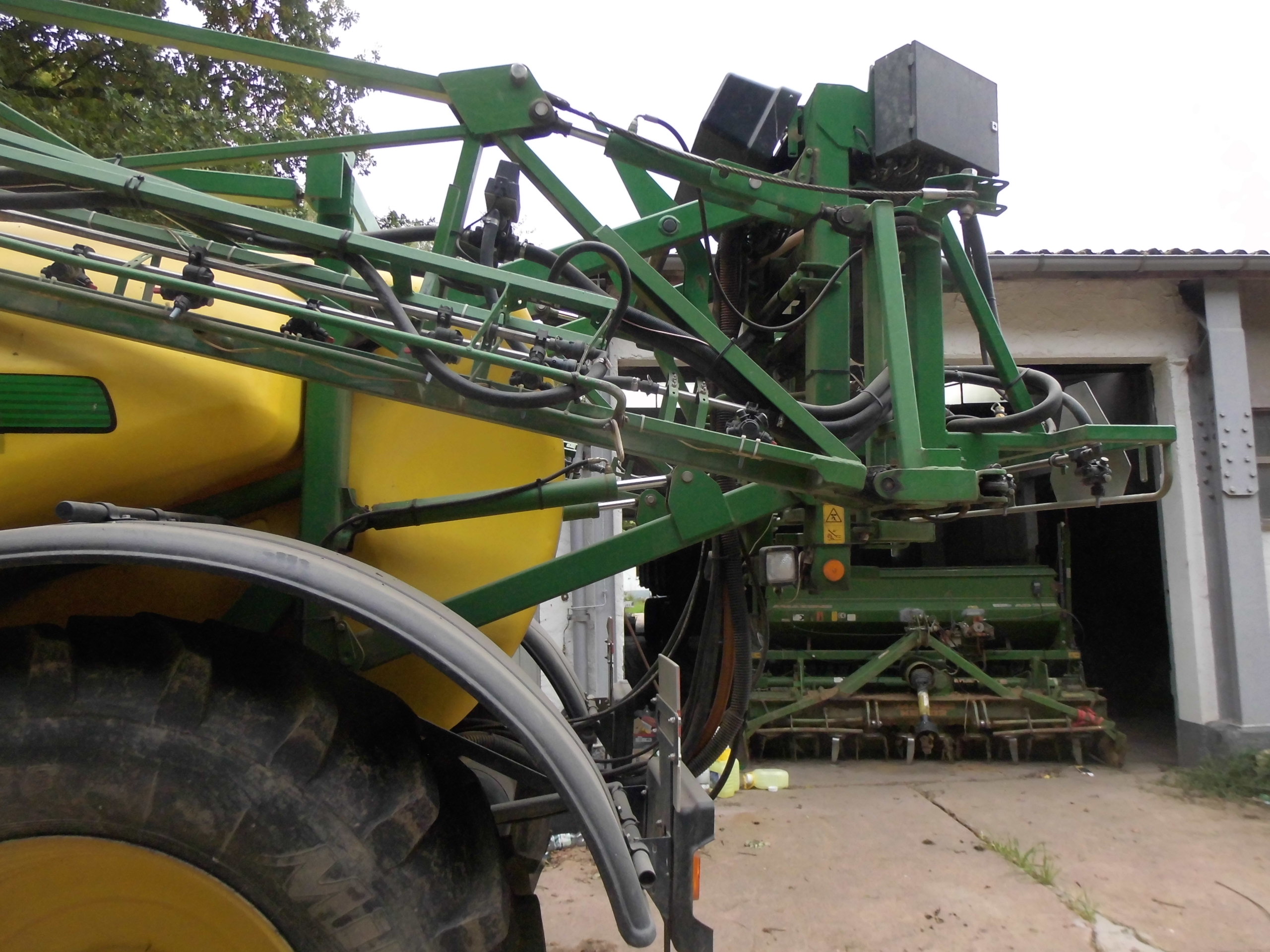

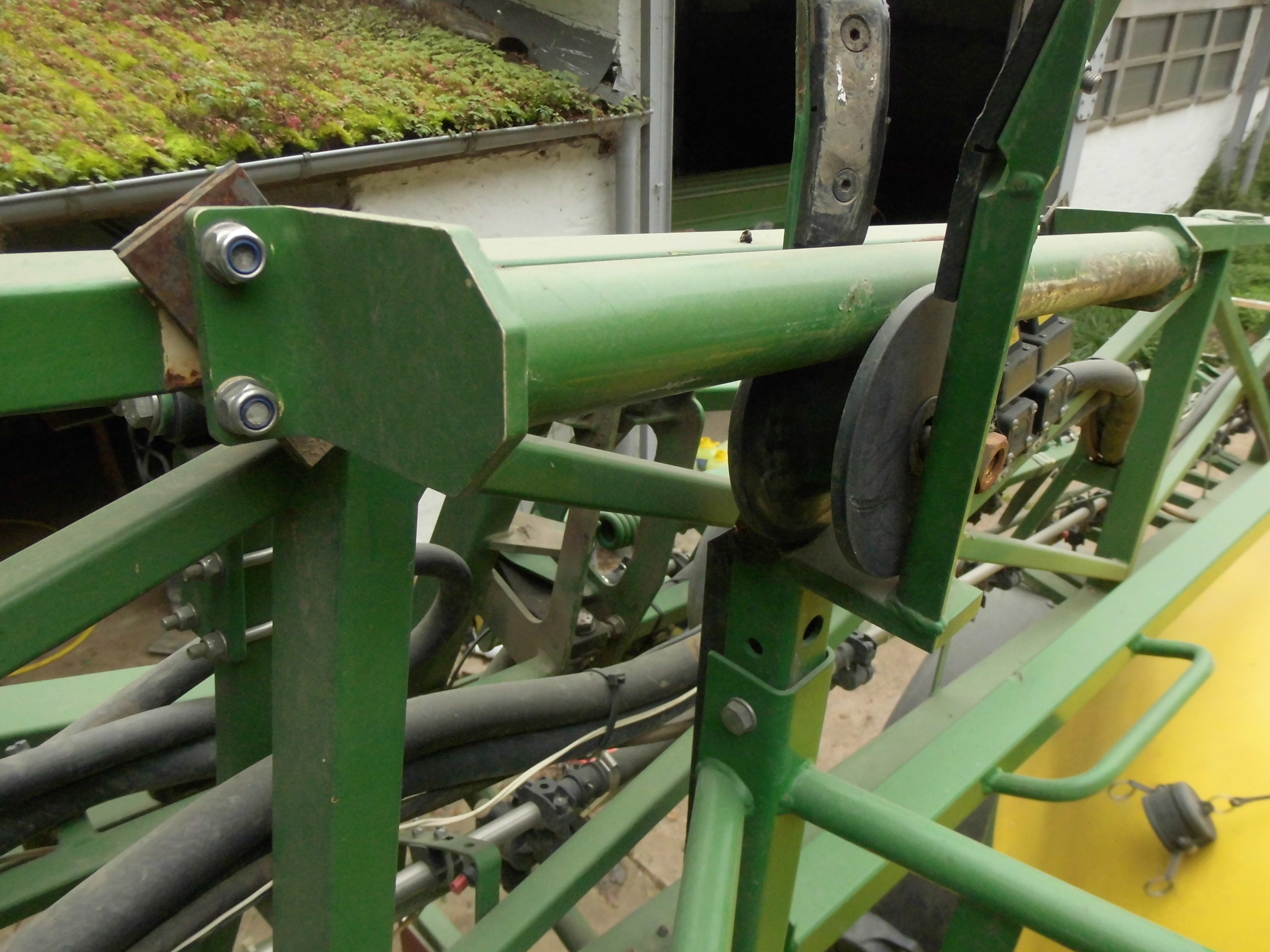

Bild 55 Aufnahme des rechten Gestänges in Transportstellung.

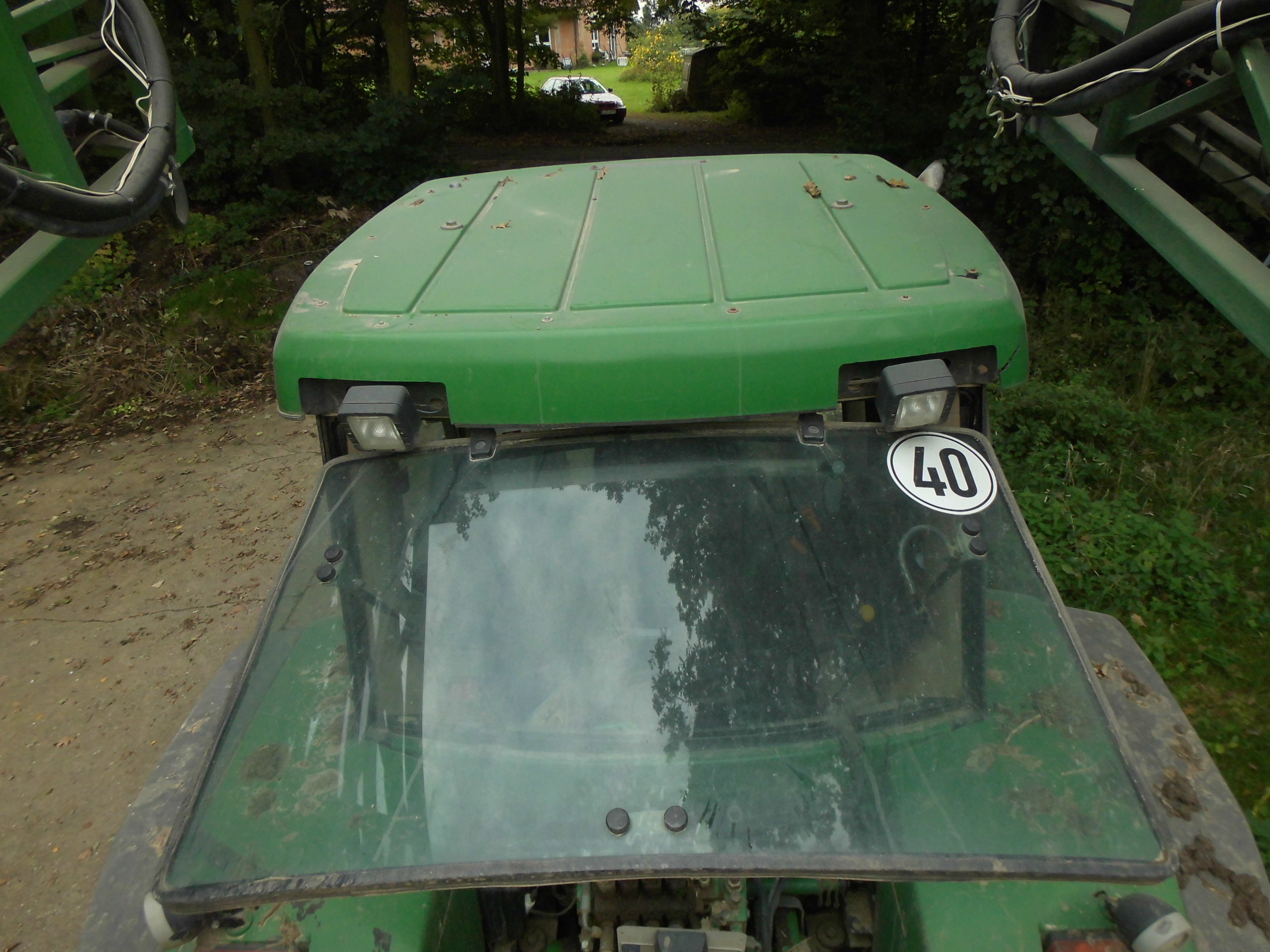

Bild 56 Den Schlepper 7810 von hinten oben nach vorn gesehen, auf der Plattform der Spritze stehend

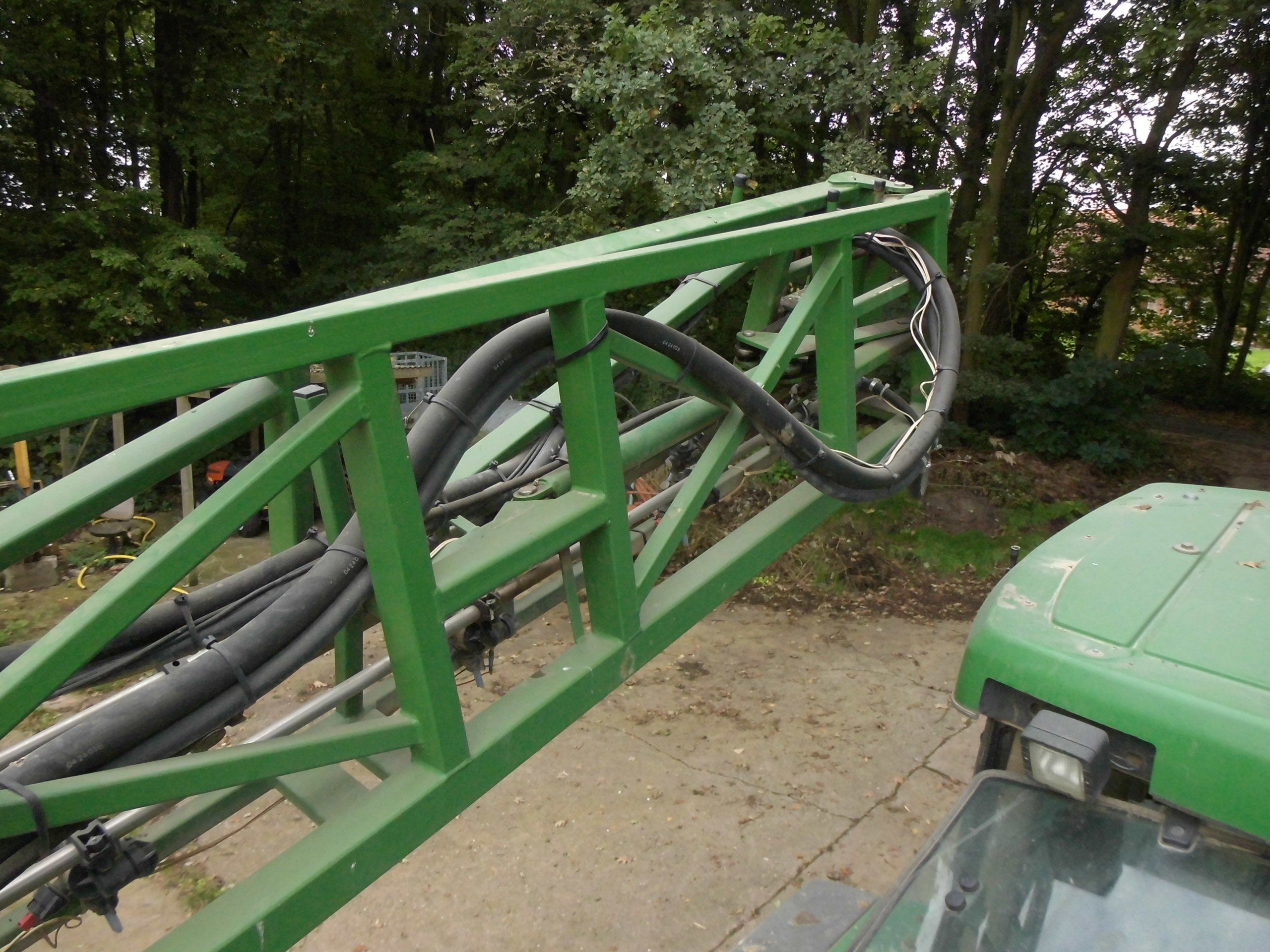

Bild 57 Auf der Plattform stehend, nach schräg vorn links gesehen
Bild 58 Spritze hinten seitlich links

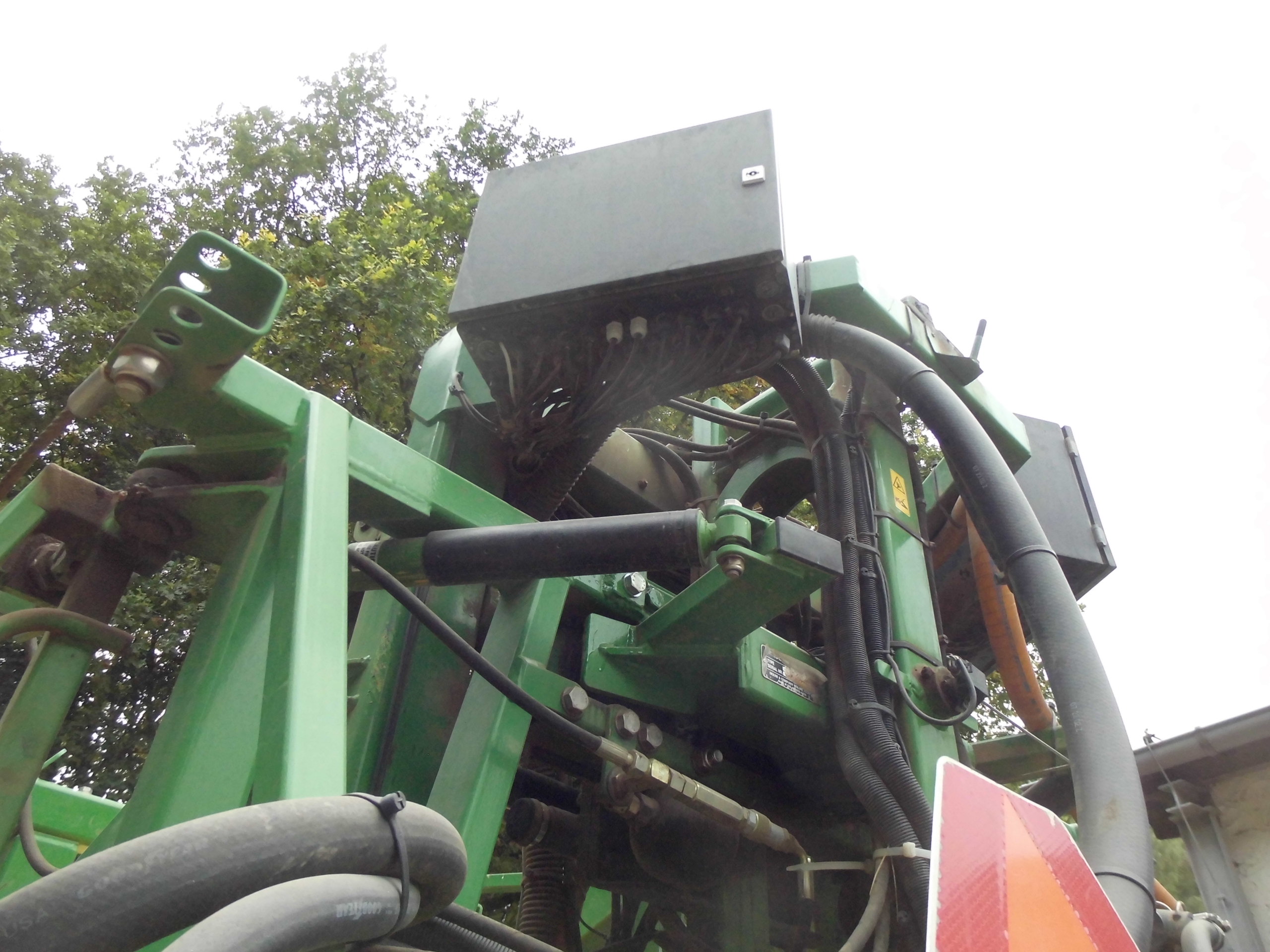

Bild 59 Die Elektrokästen von unten gesehen, sie befinden sich hinten oben.

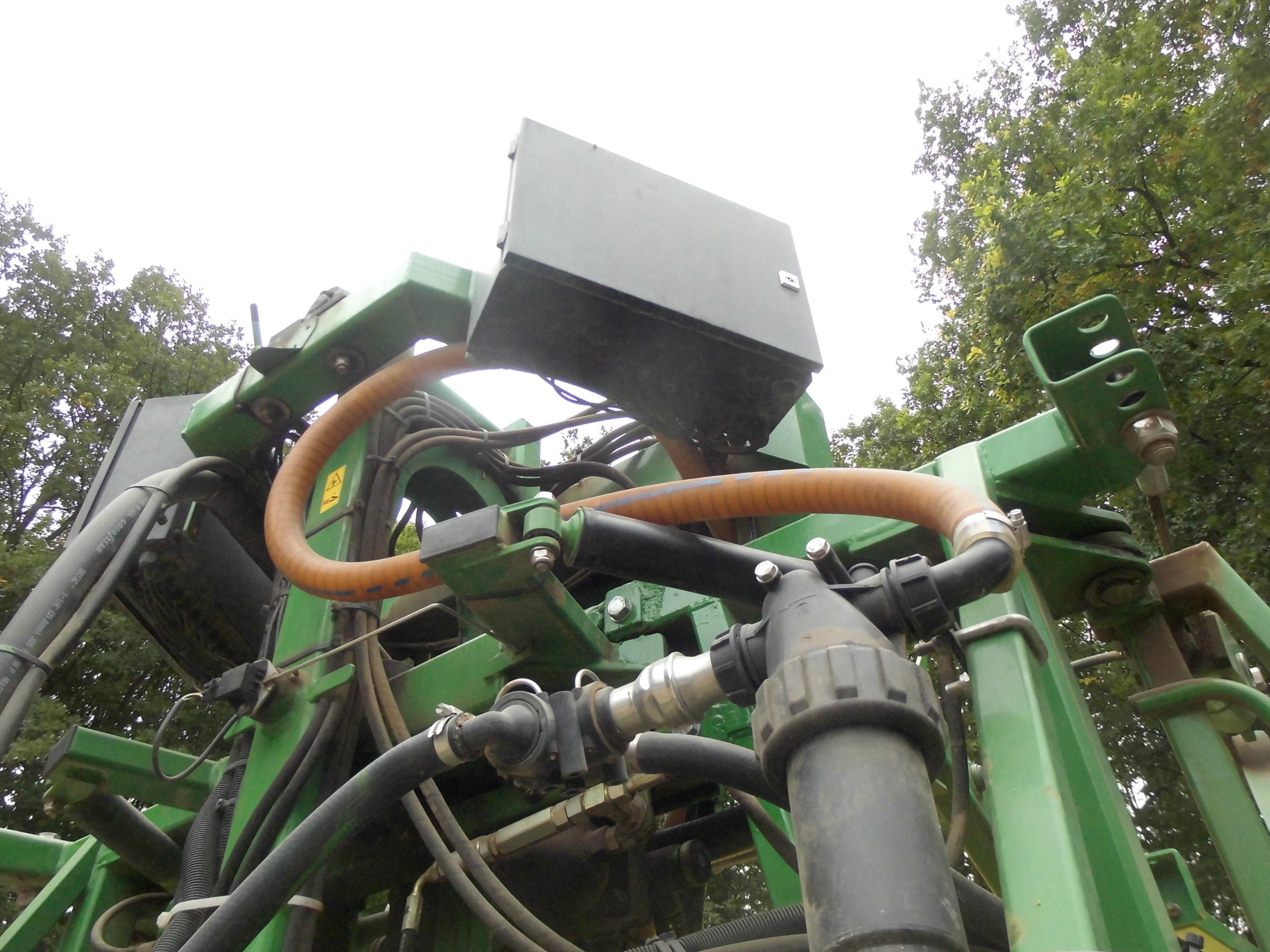

Bild 60 Ähnlich wie Bild 59

III.

Der Bildschirmkasten - - - Green Star Display von John Deere

Hardware PF 80444 2.5
Seriennummer 118215
Software PF 303 141 G
Loader 2.00C

Switchbox Version 1.02
Main Module Version 1.18
Sensor Status (13 Sensoren)
Der Kasten hat einen Bildschirm und einige Bedienungstasten.

Vieles ist selbsterklärend.

Die Grundbetriebsart ist "Run". Von dort aus geht man zu "Page" oder "Setup" oder "Info".
Dort tastet man sich durch und dann kehrt man immer wieder zu "Run" zurück.
Von dort aus geht man bei Bedarf wieder zu einer der genannten Seiten und zugehörigen Unterseiten.
"Run" ist die Grundstellung, von der man ausgeht und zu der man zurückkommt.

IV.

Die Schalttafel. Sie heißt EHC-2 und sie hat viele Kipptaster.
Die Kipptaster werden kurz nach einer von zwei Seiten angetippt und damit geben sie ein Signal in den Rechner hinein. Manche muß man auch länger halten, und während der Haltezeit bewirken sie eine Veränderung eines Zielwertes (Druck, Gestängehöhe oder anderes).

Obere Reihe der Kipptaster
---> links zwei Stück zum Ankippen der beiden Seiten des Spritzgestänges, sodaß die Enden weit nach oben reichen
---> dann zwei Stück zum Falten der beiden inneren Gestängeteile
---> dann zwei Stück zum Falten der beiden äußeren Gestängeteile
---> dann ein Stück zur Senkrechtbewegung des gesamten Gestänges
---> dann etwas abseits und größer ein Drehknopf zum Kippen des gesamten Gestänges

Zweite Reihe von links
---> Umschalter für Handbetrieb oder Automatikbetrieb, die Stellung Handbetrieb gilt für die beiden folgenden Taster.
---> Veränderung des Spritzdruckes
---> Veränderung der Luftmenge (wenn das als Zubehör eingebaut ist)

---> dann ein Taster "F" mit unbekannter Aufgabe
---> dann ein Taster "Rührwerk ein und aus".
---> dann ein Taster "Lampe" (?)
---> dann ein Taster "Schloß" (?)

---> dann ein Taster Hand oder Automatik, die Stellung Handbetrieb gilt für den nächsten Schalter
---> dann ein Taster "Bild des Fasses mit einer Tätigkeitsanzeige", deren Bedeutung ist mir unbekannt.
---> dann rechts davonund etwas tiefer der Taster für die Schaummarkierung, diese ist bei uns nicht eingebaut
---> dann rechts davon und unterhalb des Drehknopfes ein Taster, dessen Bedeutung ich nicht kenne.

Dritte Reihe von links
---> die grüne "Skip"-Taste. Deren Bedeutung wird beim nächsten Schalter erklärt.
---> der Taster "L=links" für das Einzelabschalten der linken Teilbreiten. Beim ersten Andrücken wird die äußerste Teilbreite geschaltet, ein oder aus, je nach Kipprichtung des Tasters, beschaltet, beim zweiten Andrücken die zweitäußerste Teilbreite und so fort. Wird vor dem Betätigen diees Tasters die Skiptaste gedrückt (oder zeitgliech ?), dann wird die betreffende Teilbreite nicht geschaltet.

---> der Taster "C=Center" für das Schalten der mittleren Teilbreite
---> der Taster "R=Rechts" siehe oben den Taster "L"
---->es folgt rechts davon der große Taster "M=Main" welcher das Hauptventil für die Spritzleitungen schaltet.

---> Es folgt rechts davon ein kleiner Taster für das Schalten von Randdüsen (zusätzlichen Düsen zum genauen Randspritzen.
Beim Spritzbild der Normaldüsen haben wir innerhalb des Gestänges Überlappung, das heißt, am Rand keine Überlappung, am Rand kommt deshalb zuwwenig Spritzmittel auf den Acker und das gerade am Wegrand, wo viel Unkraut steht. Um das zu verhindern gibt es Randdüsen mit angepaßtem Spritzbild.
Diese sind aber nur am Rand gut, nicht innerhalb des des Ackers. Deshalb werden bei der Außenrumfahrt die Randdüsen eingeschaltet und bei der Fahrt innerhalb des Ackers die Normaldüsen Dieses bewirkt der erwähnte Taster. Bei uns ist der Taster vorhanden, aber das Zubehör ist nicht eingebaut. (Das sind alles nur Vermutungen, genau weiß ich es nicht).

---> Dann folgen rechts drei Taster, welche mit der automatischen Spurführung der Spritze zusammenhängen. Die Deichsel wird so gesteuert, daß sie genau in der Schlepperspur läuft. Die Taster haben irgendetwas damit zu tun. Möglicherweise sollen sie den Automatikbetrieb der Spurführung bei Vorliegen besonderer Umstände von Hand übersteuerbar machen.

Filter und Dichtringe dazu.
Die Spritze hat einen großen Saugfilter, zwei gleiche mittelgroße Filter und einen kleinen Filter.
Der kleine Filtereinsatz hat einen Dichtungs-O-Ring, die anderen Filter haben deren zwei.
Die Filter werden zusammen mit den notwendigen Dichtringen geliefert

Die Filter sitzen in je einem Filtergehäuse, welches durch eine Verschraubung aufgemacht werden kann.
Diese Verschraubungen haben auch je einen O-Ring, und diese O-Ringe kann man sich als Ersatzteil hinlegen.
Denn wenn diese Ringe ausgeleiert oder anders beschädigt oder verloren sind, dann ist die Verschraubung undicht.

Ansicht der Spritze W 840.
