Fendt Favorit 612 Baureihe 383 Zapfwellenkupplung sssss |
|
II. |

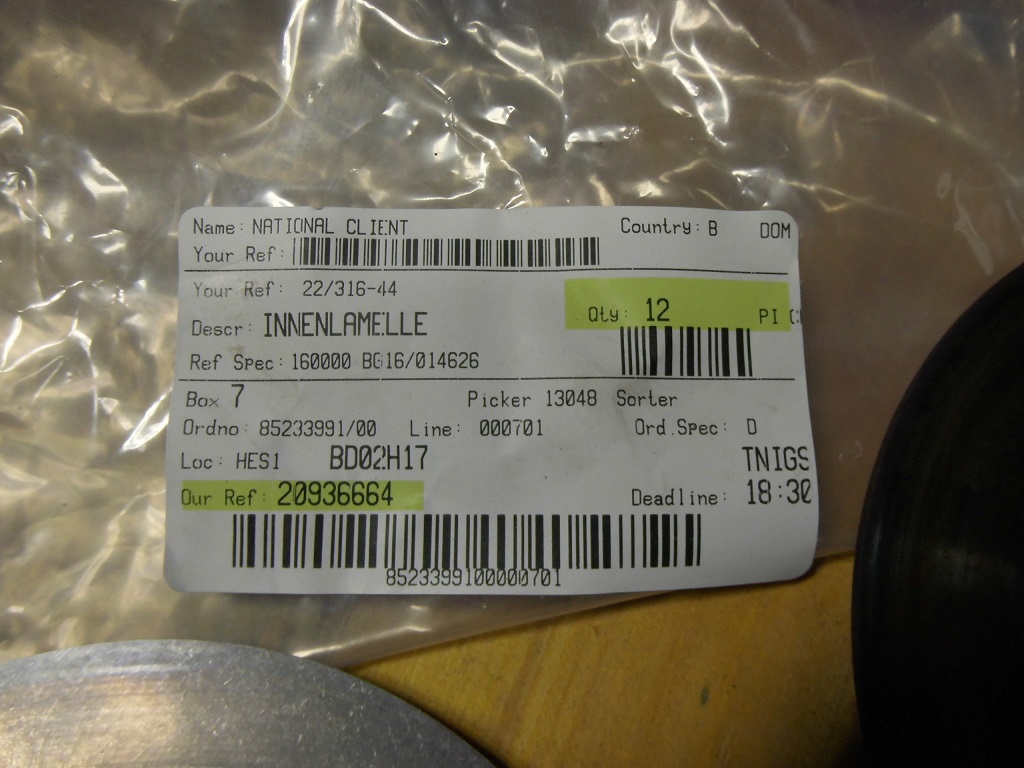

(ebene) Innenlamelle, benötigt werden 12 Stück Stärke (mm) 2 Innen Ø (mm) 81 (ohne die Zacken sind es 90mm) Zähnezahl (Z) 28 Außen Ø (mm) 139,4 Vergleichs Nr. 138105220250 Gewellte Innenlamelle, benötigt werden 2 Stück, sie sitzen an den beiden Enden des Lamellenpakets. gewellte Innenlamelle, 139,4 mm x 81 mm x 2,7 mm, "Sinus", Vergl. Nr. 178.100.200.010 oder 178100200010 Es ist mir nicht ganz klar, ob die Dicke 2,0 ist und durch die Wellung weitere 2,7mm hinzukommen oder ob die Blechdicke 2,7mm ist und dazu dann noch die Wellung kommt. --- Man kann die gewellte und die eben Innenlamelle dadurch unterscheiden, daß zwei plane Innenlamellen immer satt aufeinanderliegen, auch man wenn sie gegeneinander verdreht. Bei zwei gewellten Innenlamellen zeigt beim Verdrehen das abwechselnde Auftreten von Bergen und Tälern, daß ab und zu eine kurze spaltartige Öffnung zwischen beiden sichtbar wird, siehe auch ein Bild hier weiter unten. Außenlamelle mit Belägen, benötigt werden 11 Stück. Außenlamelle, 153,5 mm x 98,2 mm x 3,3 mm Die Außenlamelle hat 8 Zacken. 153,5mmm ist das Maß über die Zacken gemessen. Ohne die Zacken sind es knapp 140mm, sodaß sie in den Kullungskorbhineinpaßt, die Zacken gehen dann in die Aussparungen des Kuplungskorbes hinein und übertragen so die Kraft auf den Kupplungskorb. Vergleichsnummern: 205.100.200.500, 205100200500, 182.111.200.130, 182111200130, 205.100.200.500-N, 10643753 Die Anordnung der Lamellen im Lamellenpaket: Mittig sitzt eine Außenlamelle, an beiden Seiten je eine ebene Innenlamelle, dann beiseitig wieder eine Außenlamelle, dann beiseitig wieder eine ebene Innelamelle usw. Zuletzt hat man ein Paket von 11 Außenlamellen und 12 ebenen Innenlamellen. Und ganz außen sitzt dann (auf den äußeren ebenen Innenlamellen) beiseitig noch je eine gewellte Innenlamelle. gewellte Innelamelle-->WI, Ebene Innelamelle-->EI, Außenlamelle-->A dann ergibt sich folgende Abfolge (die Punkte dienen nur zum besseren Wahrnehmen der Reihe) WI...EI/A...EI/A...EI/A...EI/A...EI/A...EI/A...EI/A...EI/A...EI/A...EI/A...EI/A...Ei...WI |
|
III. |
Hinweis: Die Innenlamellen werden zum Rostschutz leicht eingeölt ausgeliefert. Mit Bremsenreiniger einsprühen und das Öl abwischen, ansonsten verölen später die Beläge der Außenlamellen und die Kupplung kann dann keine Kraft mehr übertragen. |
|
IV. |
Hinweis: Bei uns waren die alten Kupplungslamellen auf dem Innenlamellenträger festgebacken und sie ließen sich nicht mehr lösen. Wir haben deshalb den Sicherungsring mit einer Zange entfernt und den Innenlamellenträger von der Welle abgezogen und mitsamt dem Lamellenpaket durch das untere Loch im Kupplungsgehäuse herausgeholt. Dann die Lamellen mit einem Heißluftgebläse erwärmt und entfernt. Wenn sich aber bei noch eingebautem Kupplungspaket die alten Lamellen leicht herausnehmen lassen, dann sind diese Arbeitsschritte nicht notwendig. |
|
Durch Anklicken lassen sich die Bilder vergrößern.
|
|
|
|

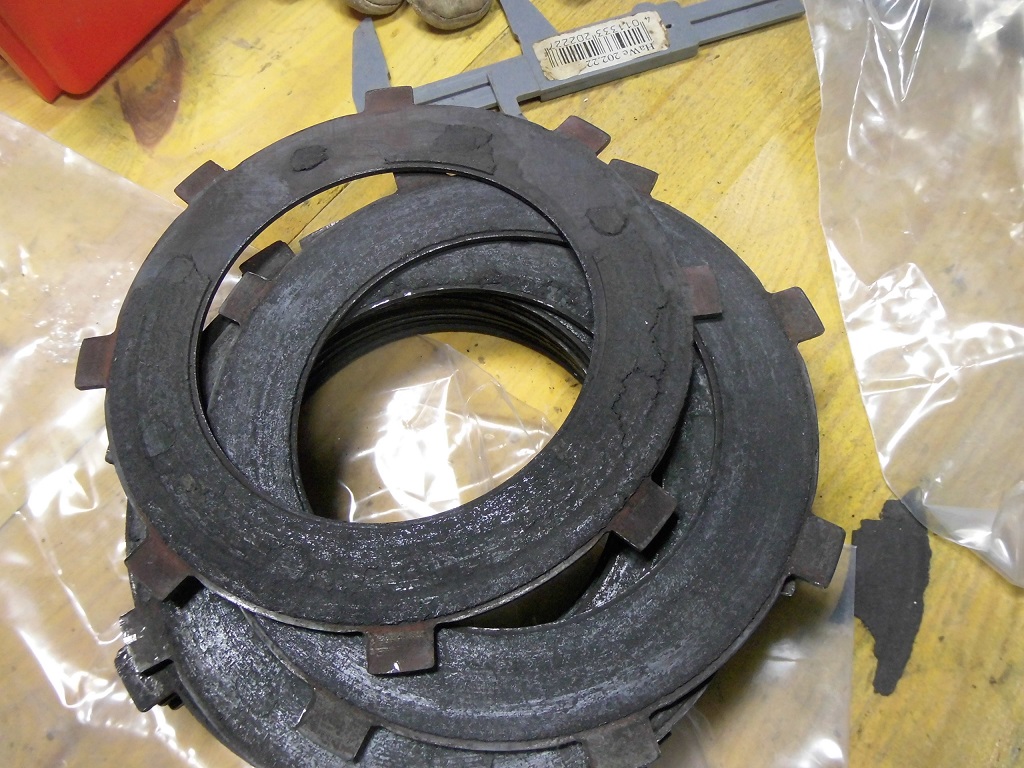

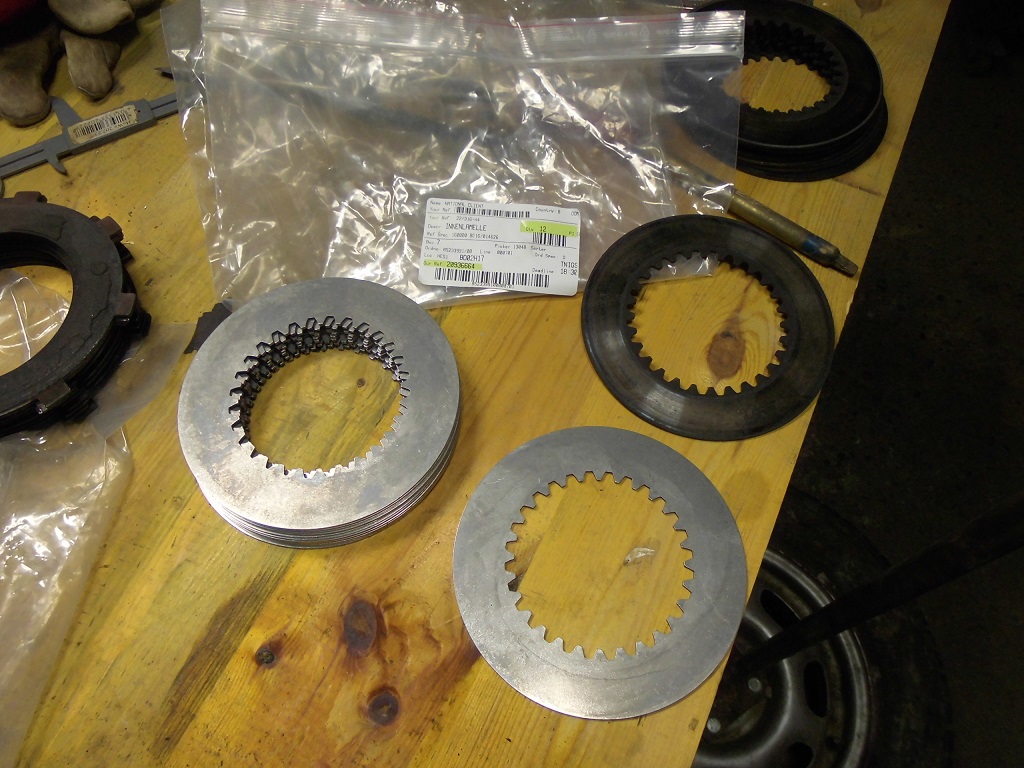

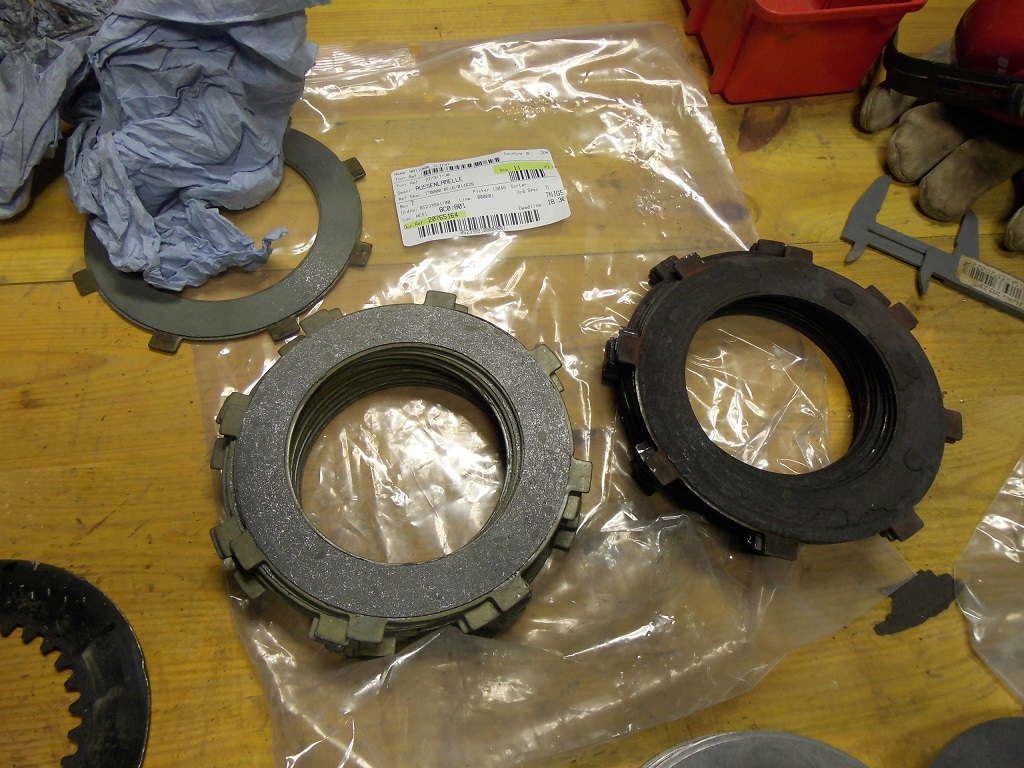

Innenlamellen und Außenlamellen.
Hinweis: Die Innenlamellen werden zum Rostschutz leicht eingeölt ausgeliefert. Mit Bremsenreiniger einsprühen und das Öl abwischen, ansonsten verölen später die Beläge der Außenlamellen und die Kupplung kann dann keine Kraft mehr übertragen. |
|
Durch Anklicken lassen sich die Bilder vergrößern.
|
|
|
Durch Anklicken lassen sich die Bilder vergrößern.
|
|

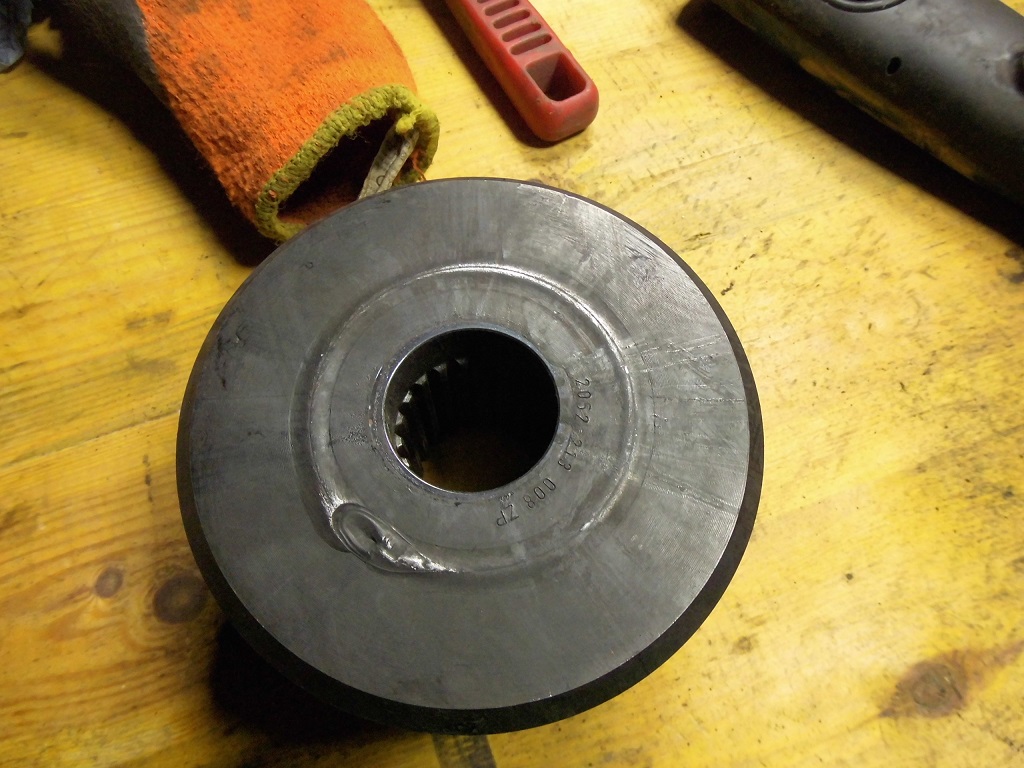

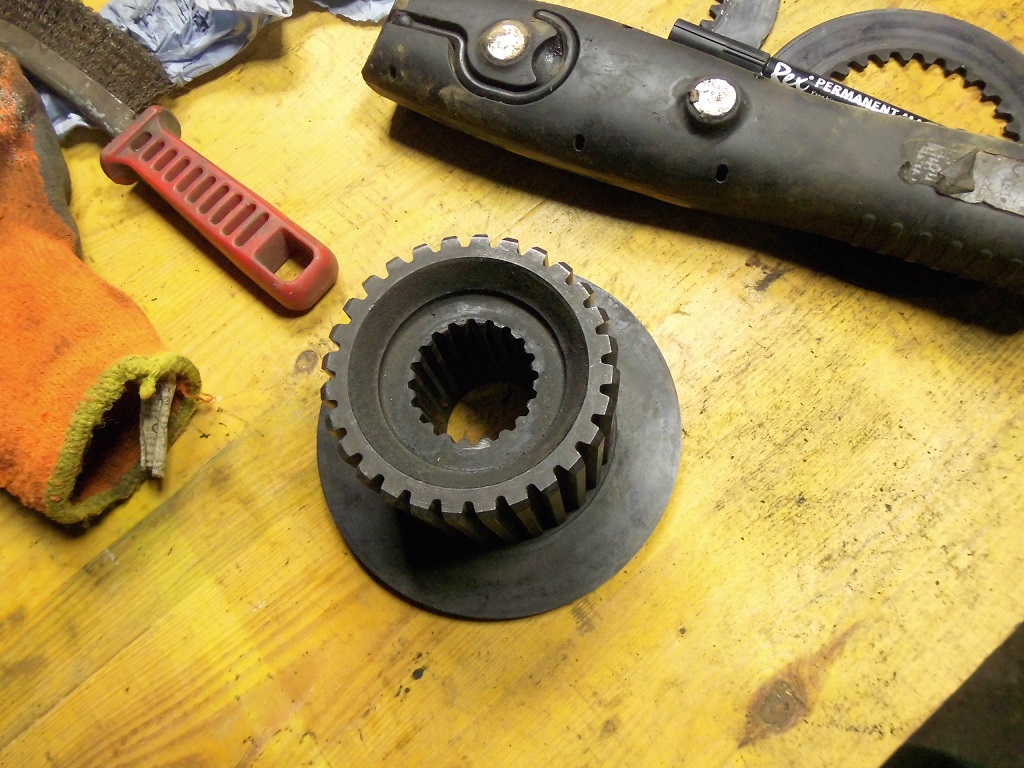

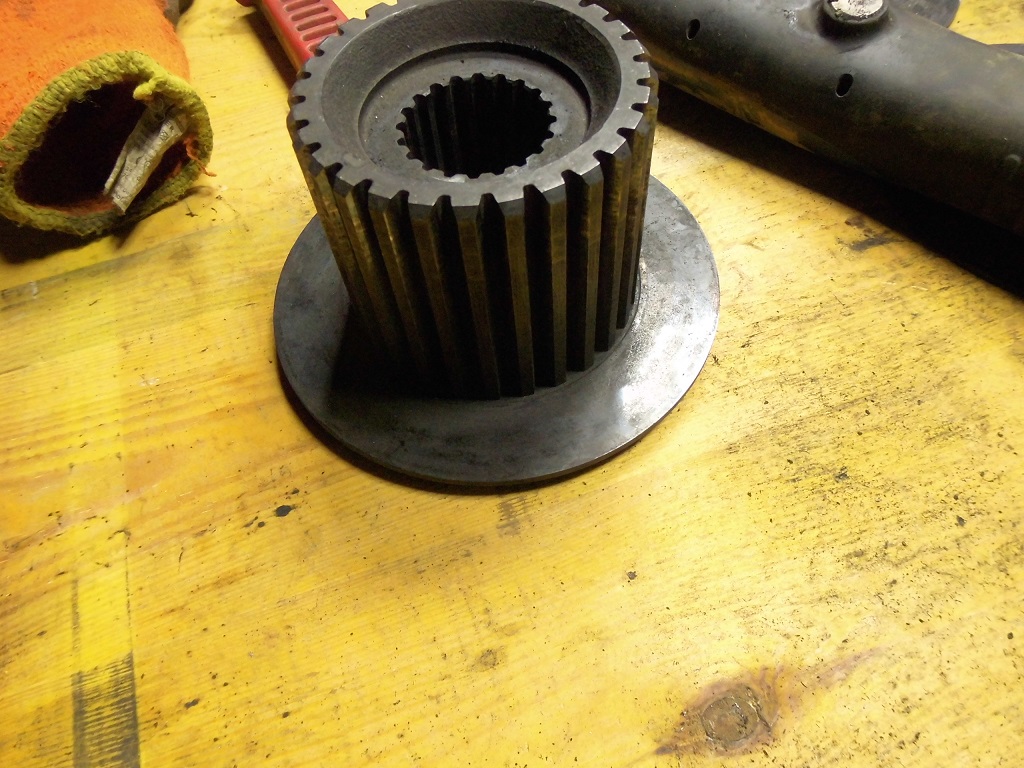

| Der Träger für die Innenlamellen. Er wird auch die innere Welle aufgesteckt. |
|
Durch Anklicken lassen sich die Bilder vergrößern.
|
|
|

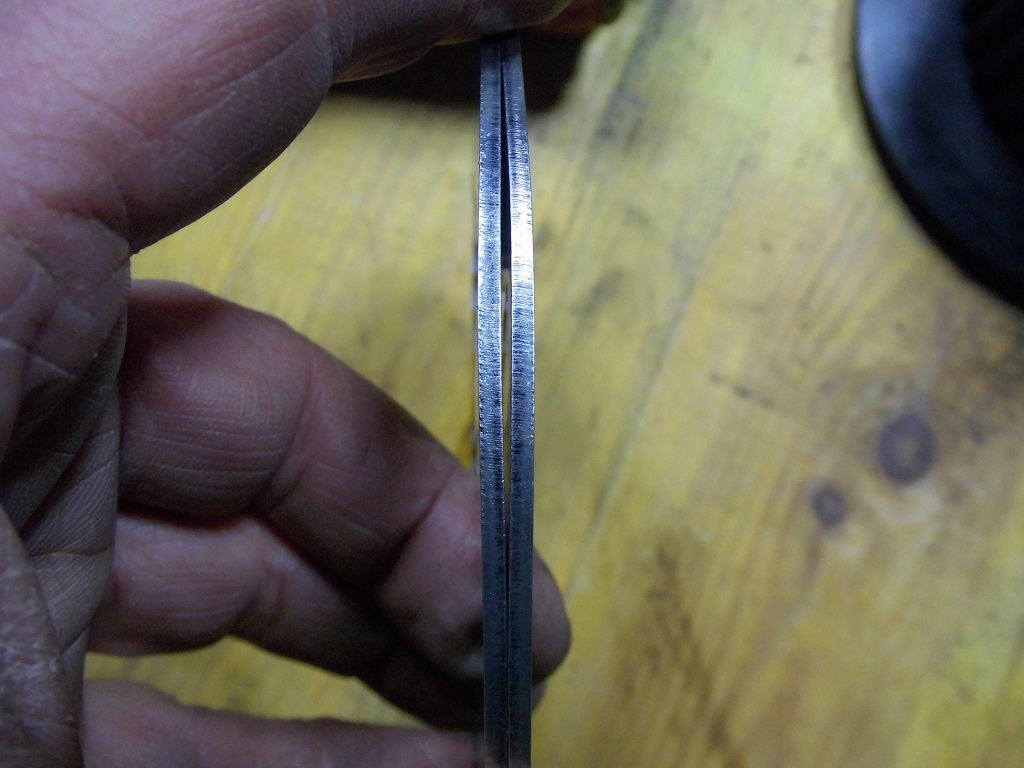

linkes Bild: Die erste und die letzte Scheibe, also die beiden äußersten Scheiben
des Kupplungsscheibenpakets für die Zapfwellenkupplung sind gewellt,
sie bewirken ein sanftes Eingreifen der Kupplung beim Einschalten.

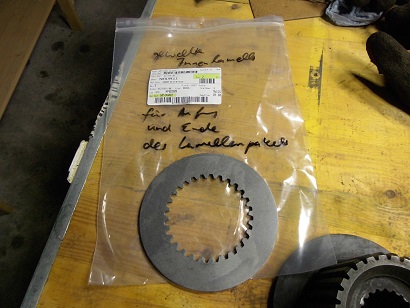

Wenn man zwei dieser Scheiben übereinanderlegt, kann man das erkennen. Man muß die beiden Scheiben so verdrehen, daß Berge und Täler der Wellen gegenüber befindlich sind, dann kann man die Wellung sehr gut erkennen. mittleres Bild: die gewellte Innenlamelle. Davon werden bei unserem Schlepper zwei Stück für die Zapfwellenkupplung gebraucht. Mit diesem Sicherungsring wird der Innenlamellenträger, welcher auf die Abtriebswelle aufgesteckt ist, gegen Verrutschen in Achsrichtung gesichert. |
|
Durch Anklicken lassen sich die Bilder vergrößern.
|
|
|

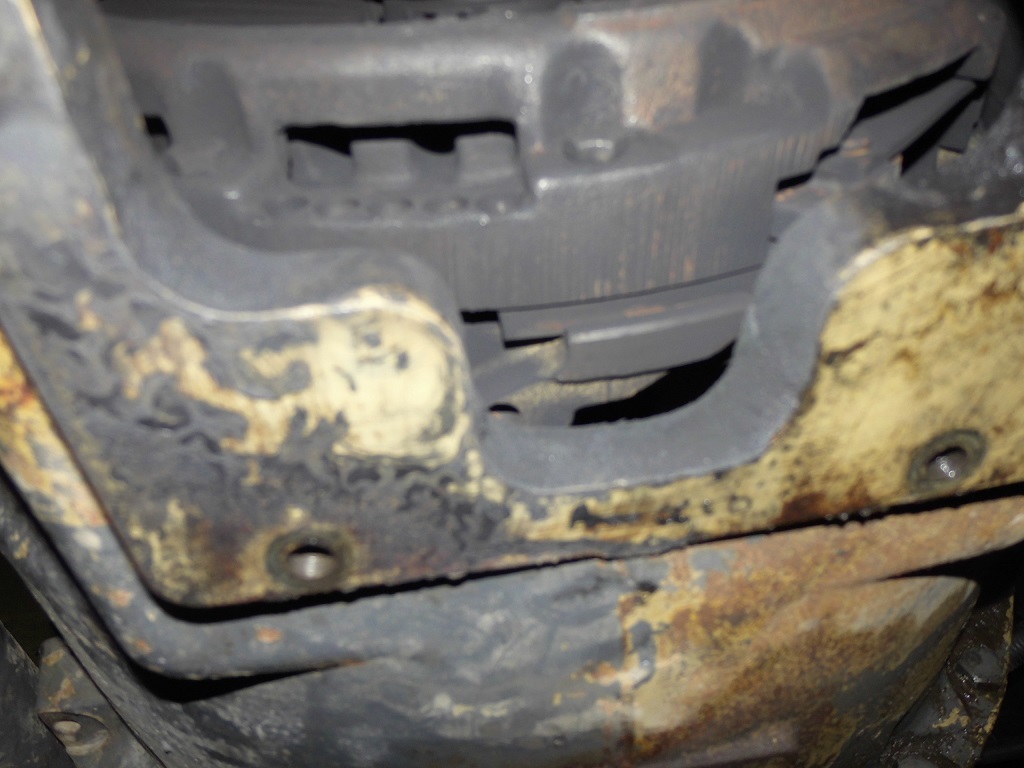

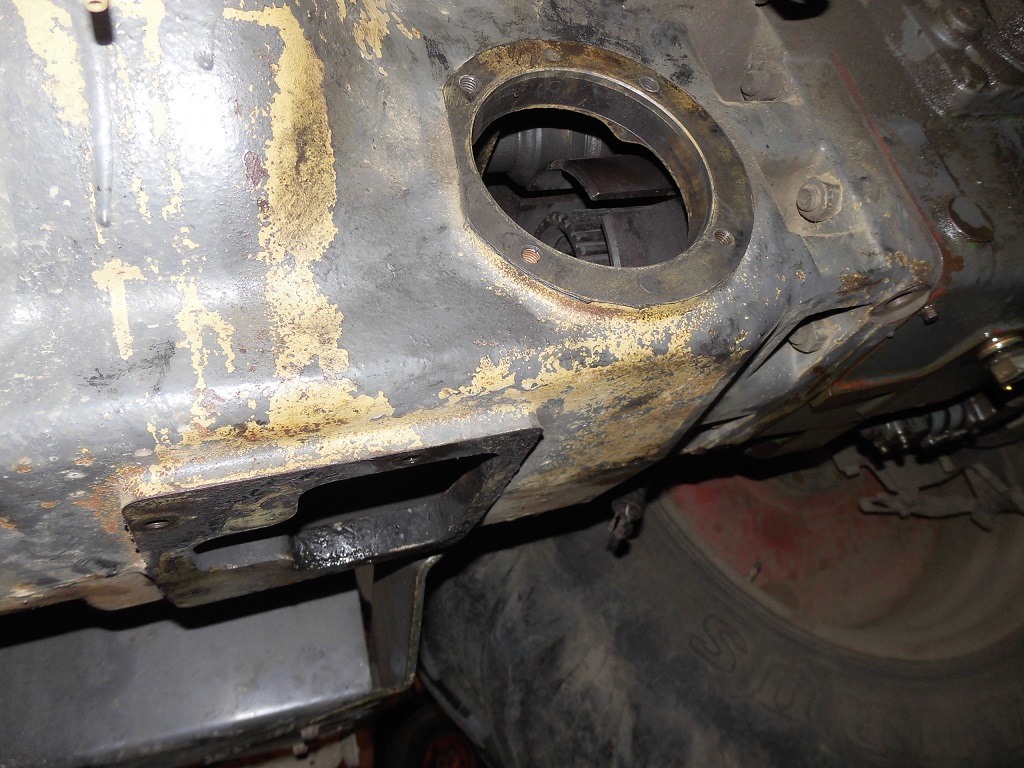

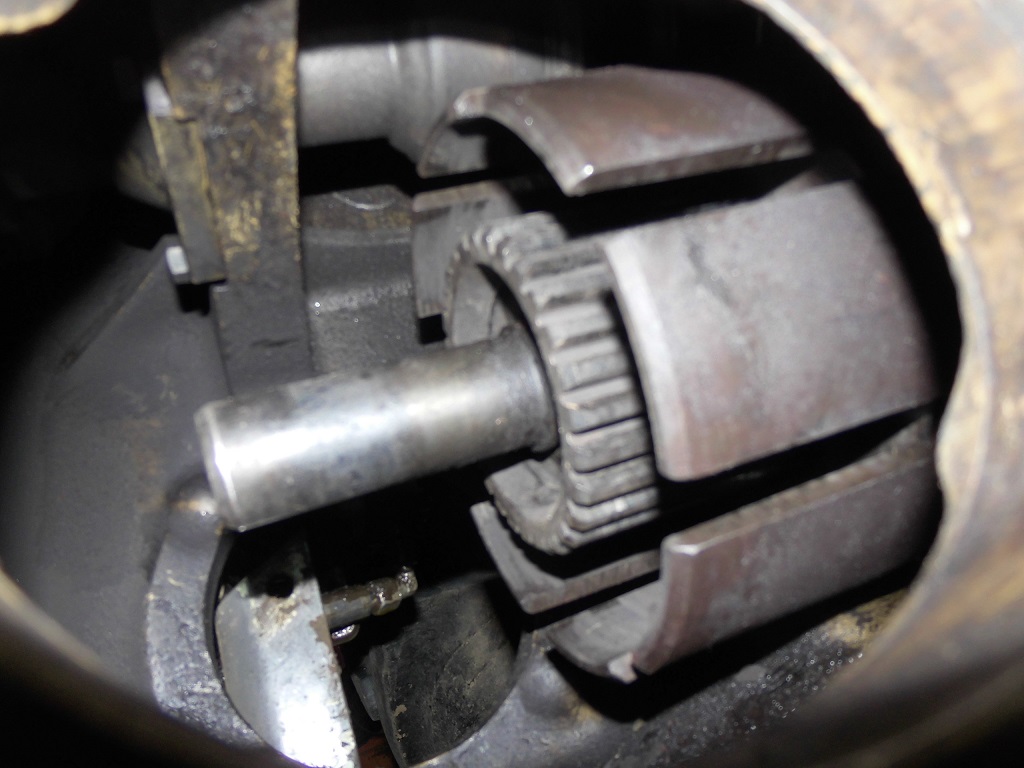

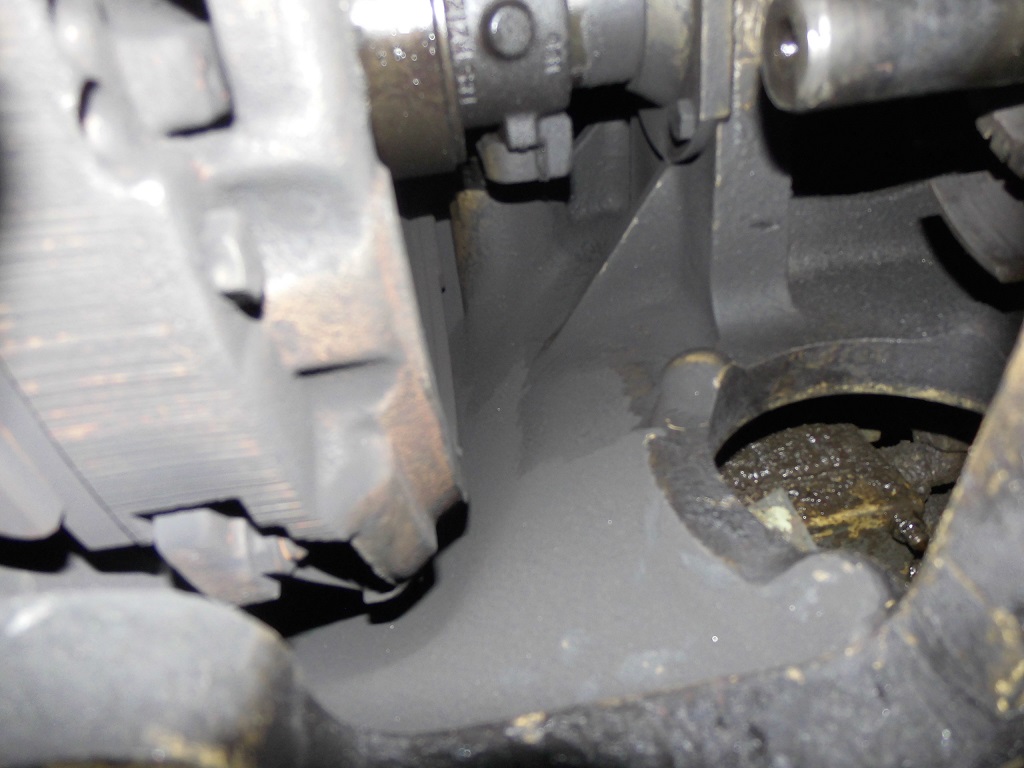

linkes Bild, durch die linke Seitenöffnung fotografiert:
innere Welle der Zapfwellenkupplung (Abtriebswelle) mit aufgestecktem Träger für die Innenlamellen. Außen herum sieht man den Kupplungskorb, verbunden mit der hier nicht sichtbaren Außenwelle (Antriebswelle). Die Außenwelle ist eine Hohlwelle, in deren Innerem die Innenwelle läuft. Wenn die Kupplung auf "verbinden" steht (=Scheiben mit Hilfe des Drucklagers zusammengepreßt), sind beide Wellen kraftschlüssig miteinander verbunden. Rechtes Bild: links --> Fahrkupplug, Mitte --> Drucklager der Fahrkupplung rechts--> Anfang der Abtriebswelle, am anderen Ende ist der Zapfwellenstummel zum Antrieb dea an den Schlepper angebauten oder von ihm gezogenen Geräts. |
|
Durch Anklicken lassen sich die Bilder vergrößern.
|
|
|

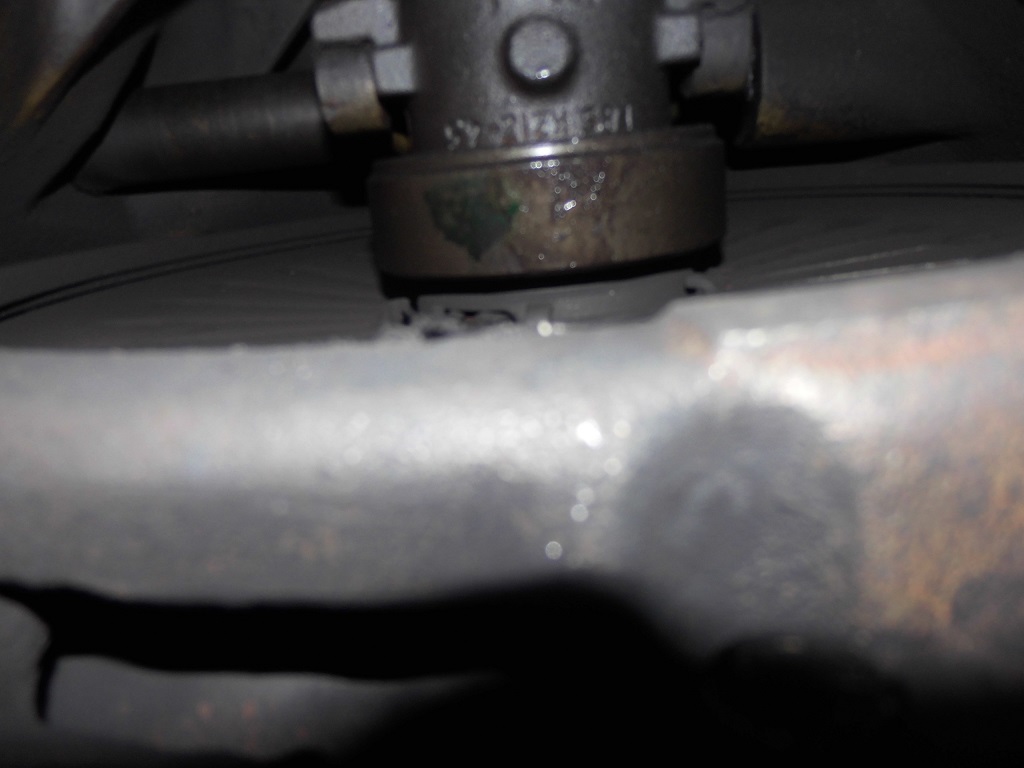

linkes Bild, von unten fotographiert: Das Drucklager der Kupplung für den Fahrantrieb.

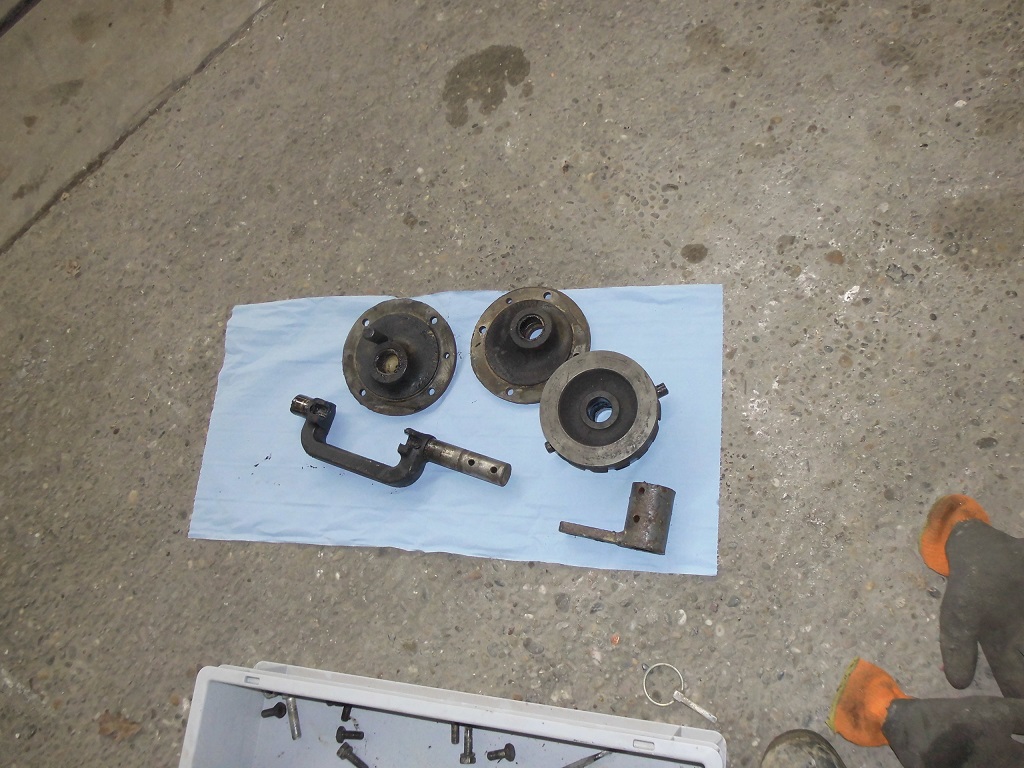

mittleres Bild, von unten schräg nach forn fotographiert: Kupplung für den Fahrantrieb rechtes Bild: einige Einzelteile der Kupplung für den Zapfwellenantrieb. Betätigungswelle, Seitendeckel mit Nadellagern, Drucklager, Betätigungshebel. |
|
