Vicon-Spritze mit TeeJet Düsenhaltern und Lechler-Düsen.

Die Vicon-Spritze hat ein sehr stabiles Gestänge.
Sie ist derzeit auf dem Fendt F 275 GT Geräteträger aufgebaut und sie benutzt dessen 1400 Liter großes Frontfaß.

Die Steuerung erforlgt über eine elektronische Steuerungseinrichtung der Firma Müller.
Die Geschwindigkeit wird durch 6 Magnete am Vorderrad des Schleppers und einen Magnetfühler abgenommen und mittels Kabel der Steuerung zugeführt.
Der Druck wird mittels eines elektronischen Fühlers am Armaturenblock der Spritze abgenommen und über einen Kasten an der Spritze dem Steuerrechner zugeführt.
Die Durchflußmenge wird mit einem mechanisch-elektronischen Gerät ermittelt und ebenfalls über den besagten Kasten an der Spritze hin zum Steuerrechner in der Kabine geführt.

II.

Die Düsenhalter sind von der Firma Teejet.

Einige der untenstehenden Bilder stammen von der Firma Spritzenteile.de http://spritzenteile.de/
- - - Durch Anklicken lassen sich die Bilder vergrößern.

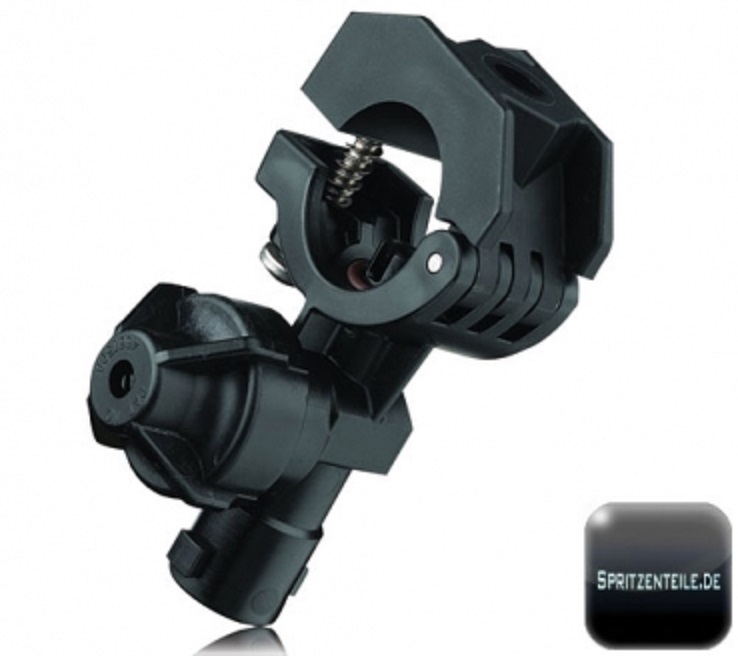

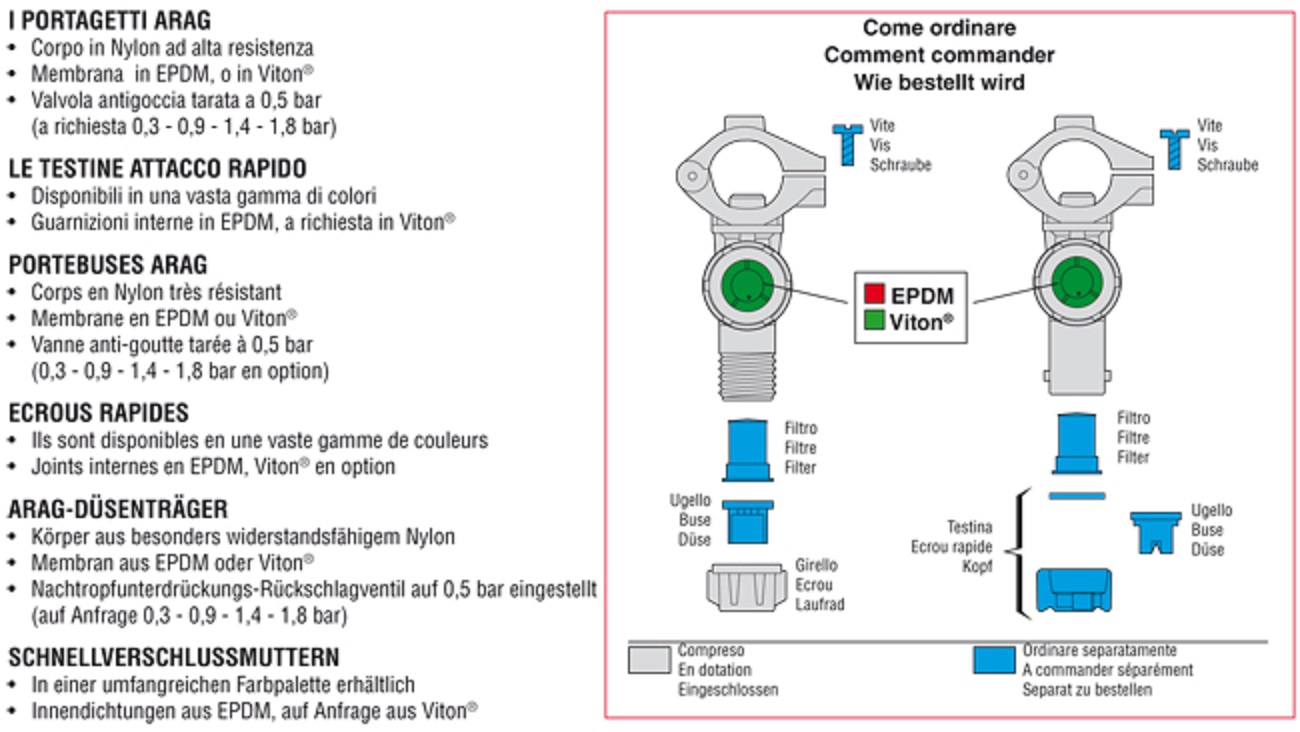

Der linke Düsenhalter hat eine Schraubgewindeverbindung mit Überwurfmutter zur Aufnahme der Düse.
Der rechte Düsenhalter hat einen Bajonettverschlußverbindung (Steck-Dreh-Verbindung) zur Aufnahme der Düse.

Die blau eingezeichneten Teile sind beim Kauf des Düsenhalters nicht dabei, sie müssen einzeln beschafft werden.
Wir verwenden die Düsenhalter mit dem Bajonettverschluß.

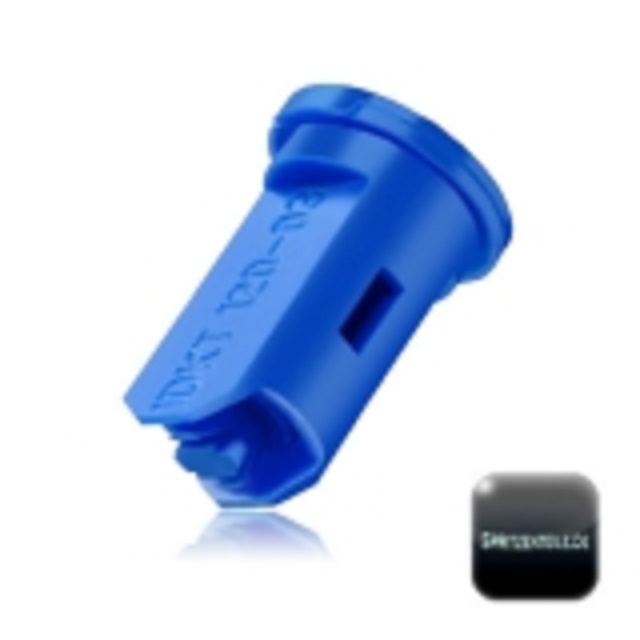

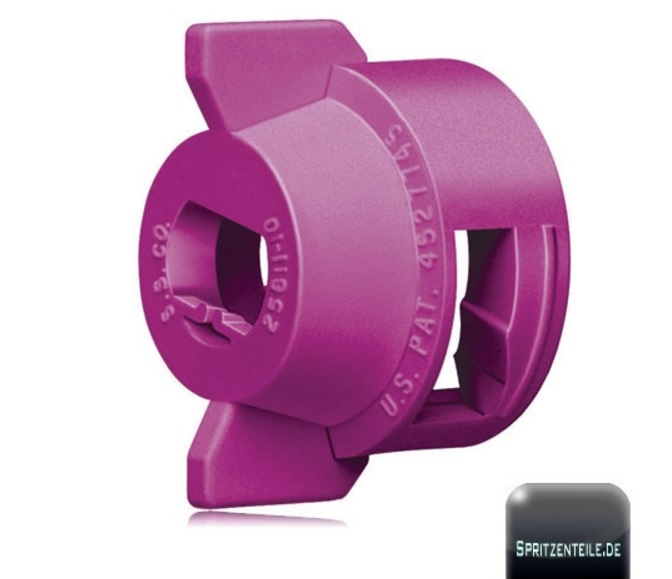

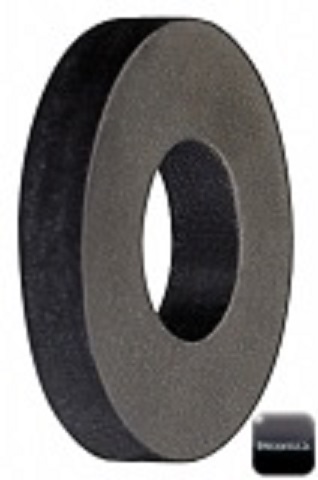

Düsenhalter, Düsenfilter, Gummiflachdichtung, Düsen und Düsenkappe müssen jeweils für sich beschafft werden werden.

Hinweis:
Manche Bauern verzichten auf die Düsenfilter, sie nehmen stattdesssen einen Hauptfilter (Druckfilter) mit feiner Filterung, das heißt mit "80 Maschen" bei Düsen mit 200 Liter Ausbringmenge je Hektar.

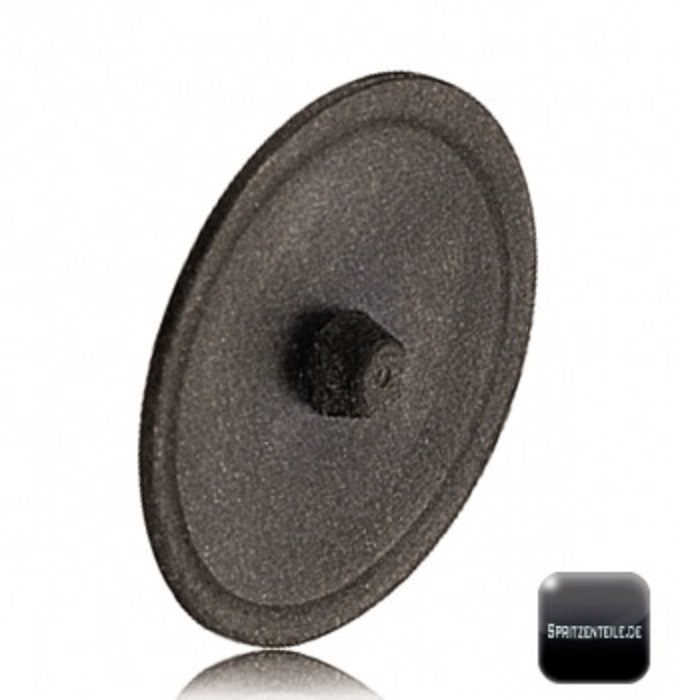

Das grüne oder rote Teil ist eine Membrandichtung in der Nachtropfverhinderungseinrichtung, welche seitlich am Düsenhalter angebaut ist. Diese Einrichtung und diese Membran sind beim Kauf des Düsenhalters mit enthalten. Die Membran kann bei Bedarf später auch einzeln erworben werden.

Die Bilder betreffen den Hersteller "Arag", bei "Teejet" sieht es ganz ähnlich aus.
Im oberen Teil, dort wo der Düsenhalter am Spritzgestängerohr befestigt ist, befindet sich ein O-Ring zur Abdichtung. Dieser O-Ring ist beim Kauf des Düsenhalter dabei.

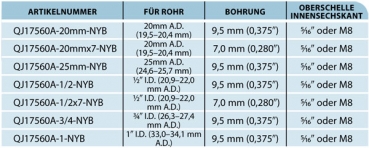

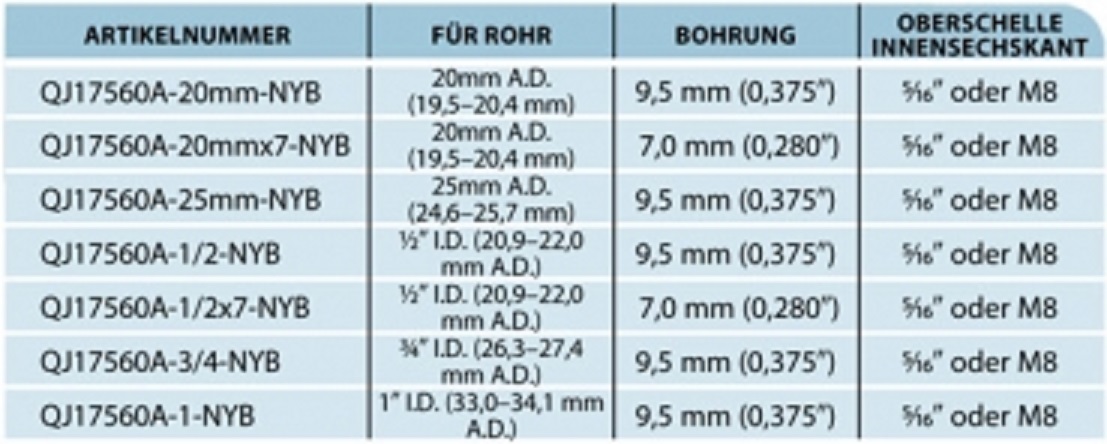

Unser Spritzgestängerohr hat das Maß 1/2 Zoll und einen Außendurchmesser von etwa 20mm .
Die Bohrung im Sprtzgestänge zur Aufnahme des Düsenhalters beträgt 9,5mm im Durchmesser.
Diese Angaben braucht man, um den passenden Düsenhalter auswählen zu können.
