Laufendes-2013-252 vom 19. September 2013
Fendt Favorit 612-283 Zapfwellenkupplung



Vorrede zur Zapfwellenkupplung am Fendt Favorit 612, Baureihe 283.

Der Schlepper hat die Bezeichnung:
  • Fendt Favorit 612 Baujahr 1980 mit 88 Kilowatt Leistung.
  • Baureihe FWA 283 S Ausf. B
  • Fahrgestellnummer 283 / 21 /1511
eingebaut ist ein Getriebe der Zahnradfabrik Passau GmbH / Zahnradfabrik Friedrichshafen AG.
  • Baumuster T-3435
  • Aggregatnummer 2109
  • Stückliste Nummer 2068 045 031
  • Ausführung PAF-44248SU
Unsere Ausführung der Zapfwellenkupplung hat

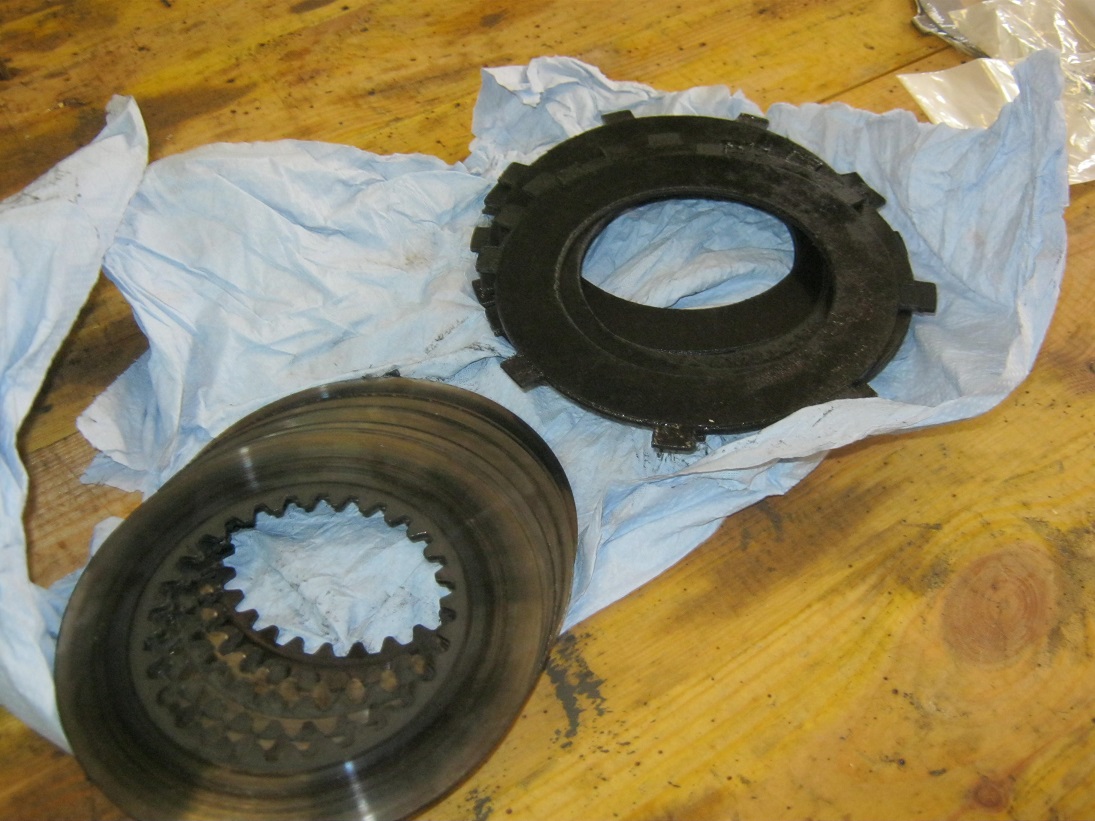

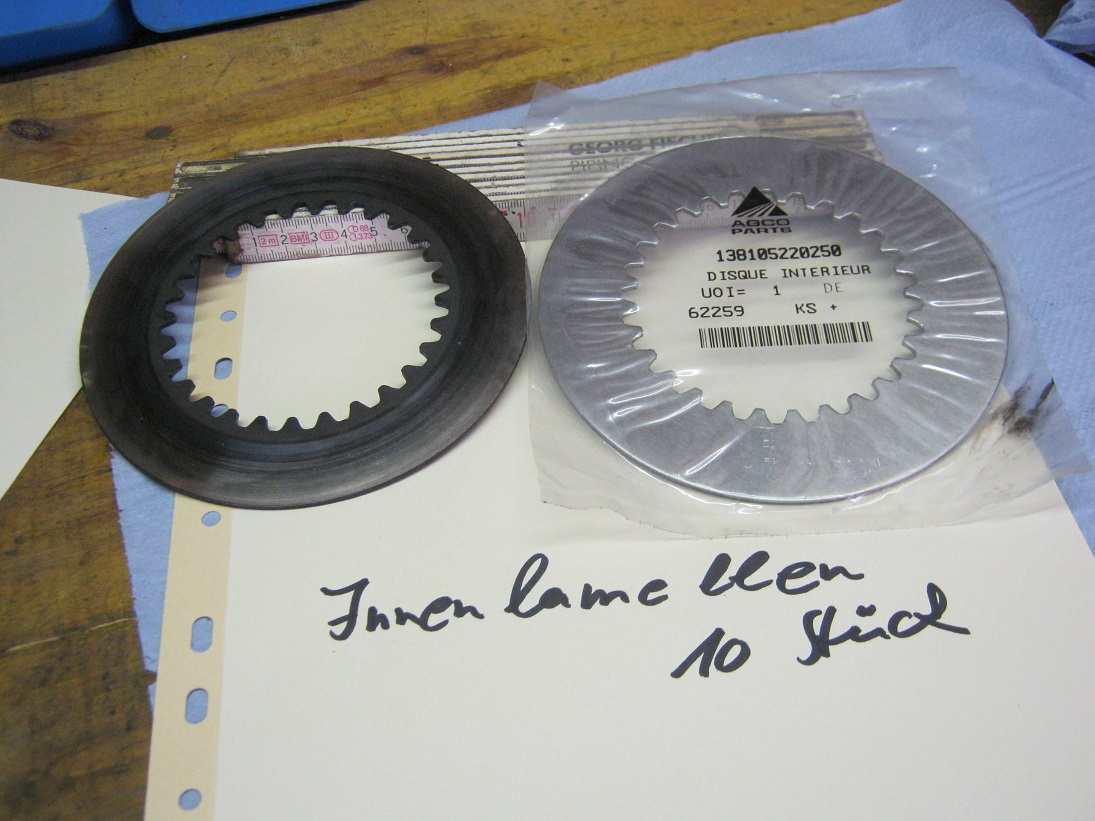

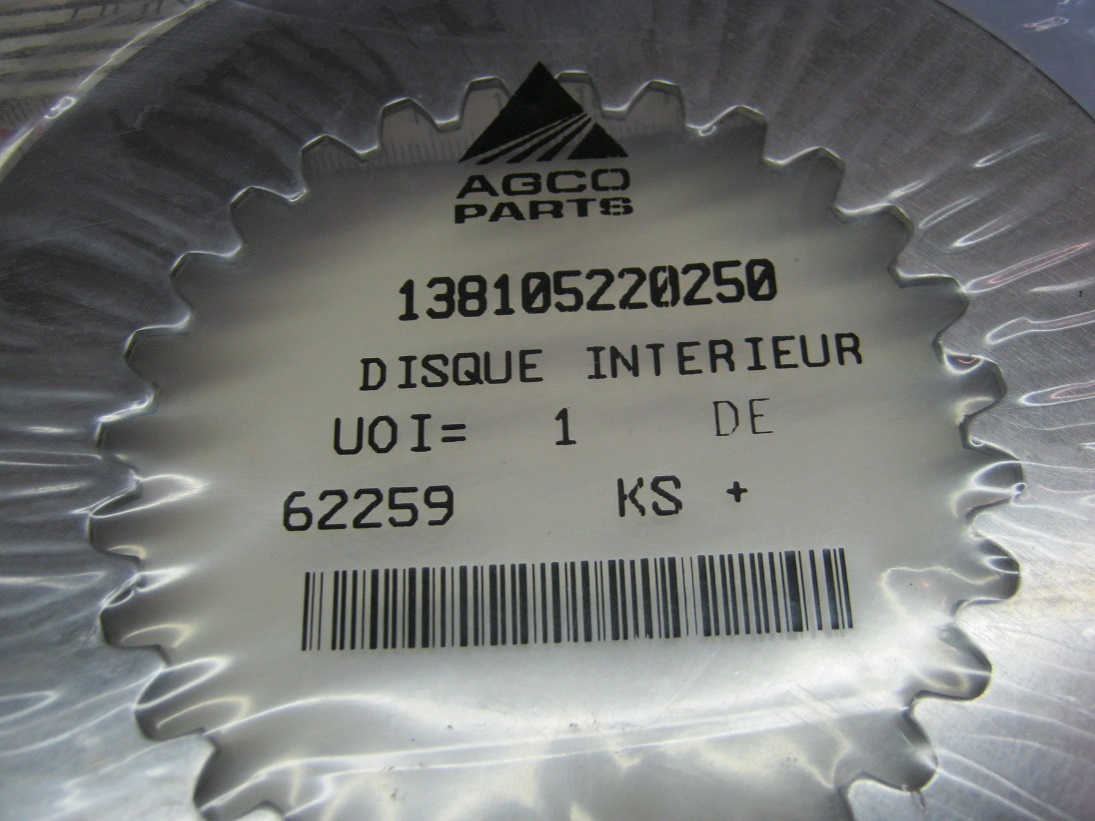

10 blanke Mitnehmerscheiben mit innerer Verzahnung, das sind die Innenlamellen Fendt 138 105 220 250 und

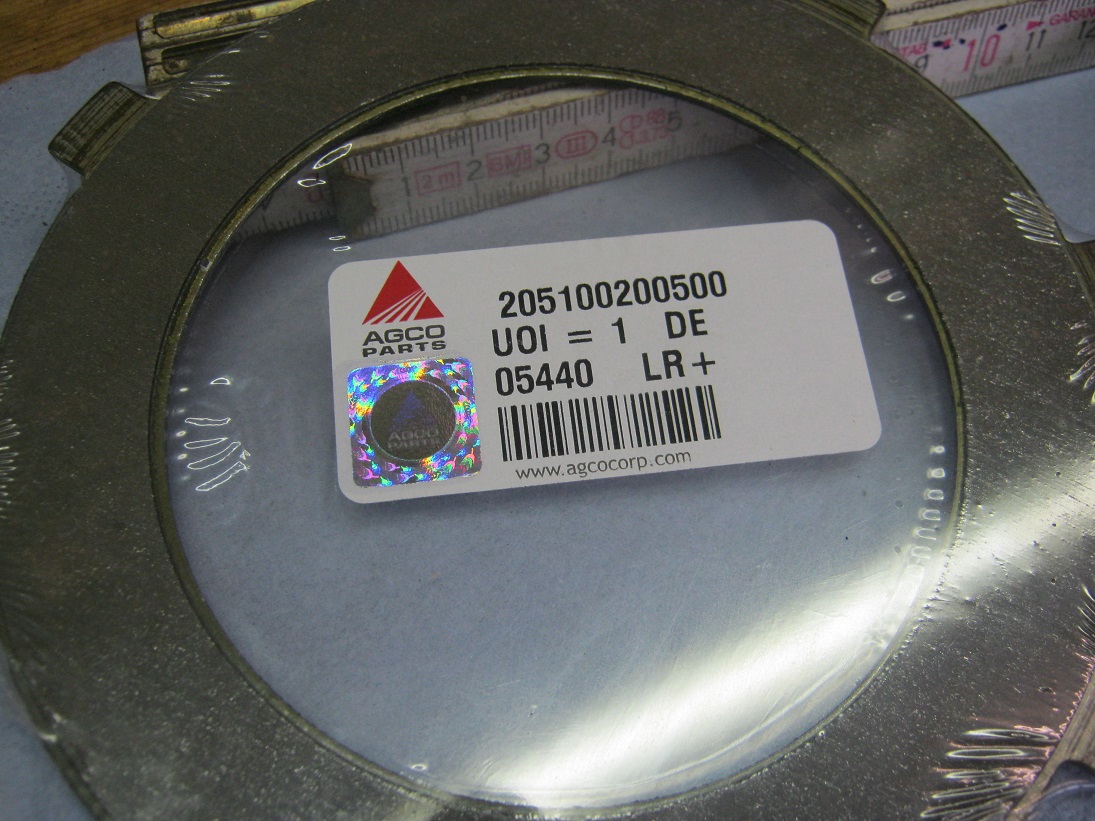

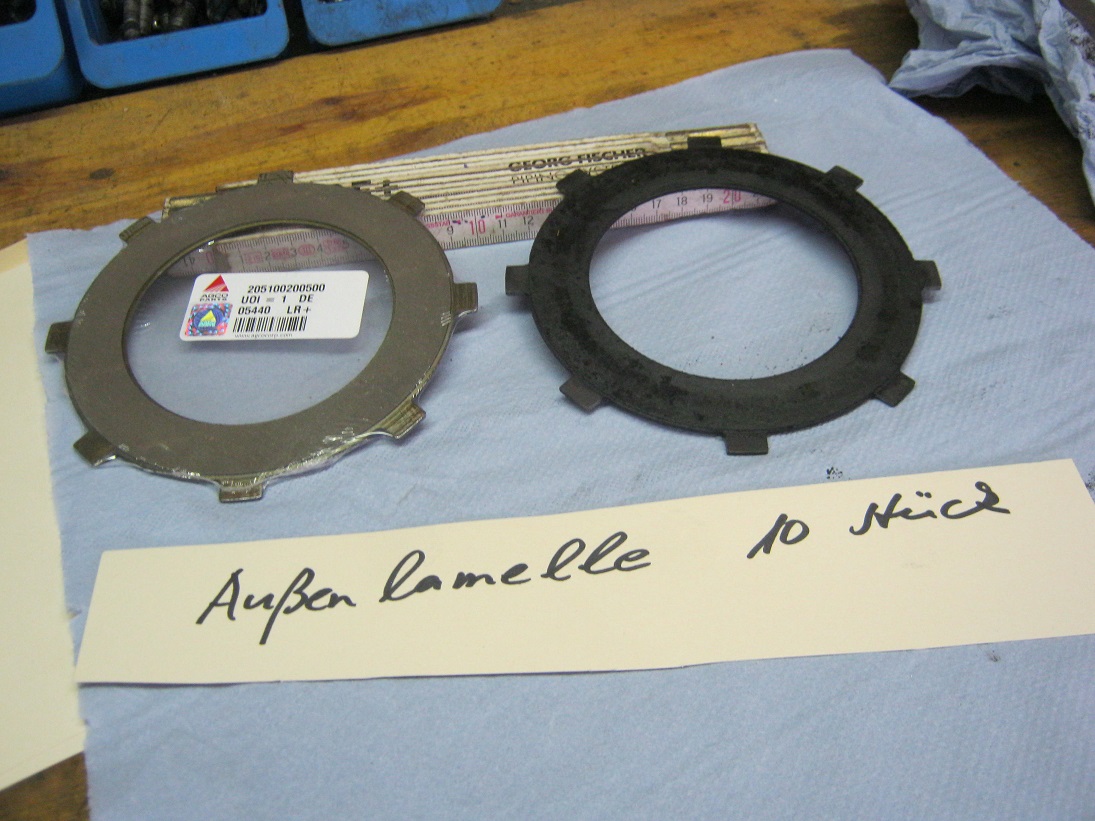

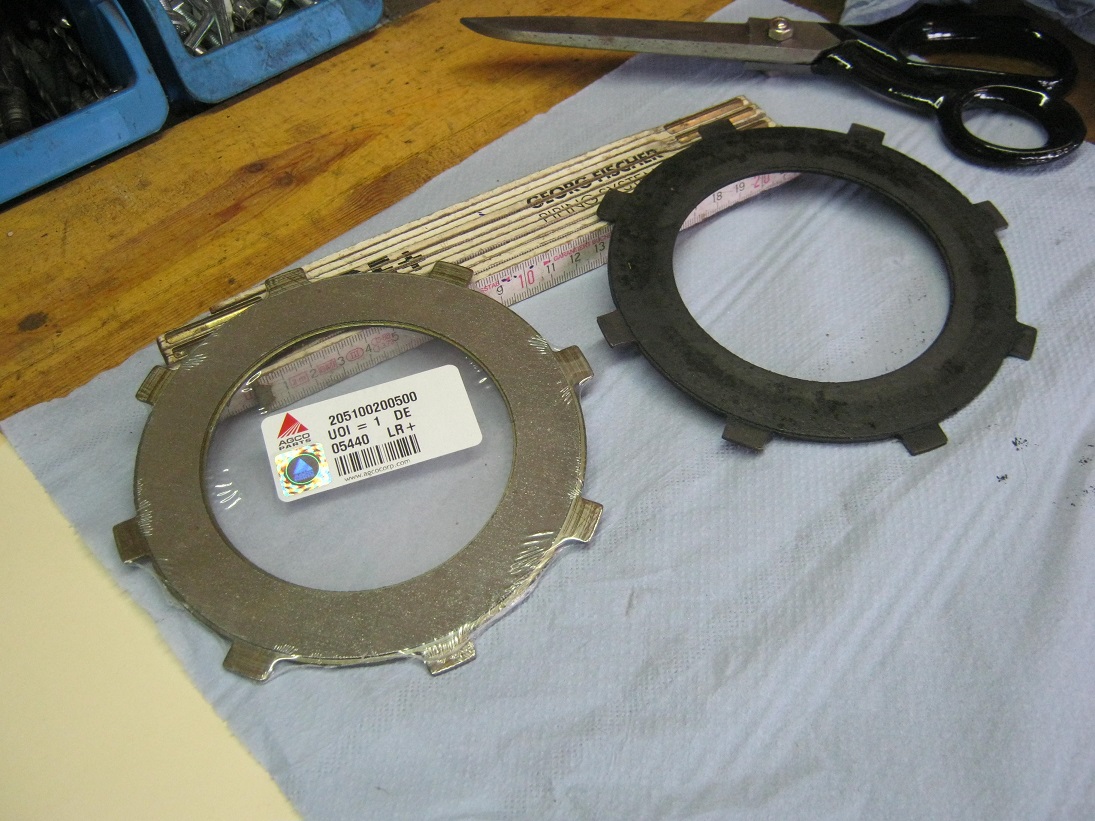

10 Mitnehmerscheiben mit beidseitigem Kupplungsbelag und außenliegenden Zacken, das sind die Außenlamellen Fendt 205 100 200 500.

Wir haben nur die Außenlamellen gewechselt, deren Beläge abgenutzt/verölt waren. Die Innenlamellen waren noch gut.

Zusätzlich erneuert wurden, obwohl das nicht unbedingt nötig gewesen wäre:

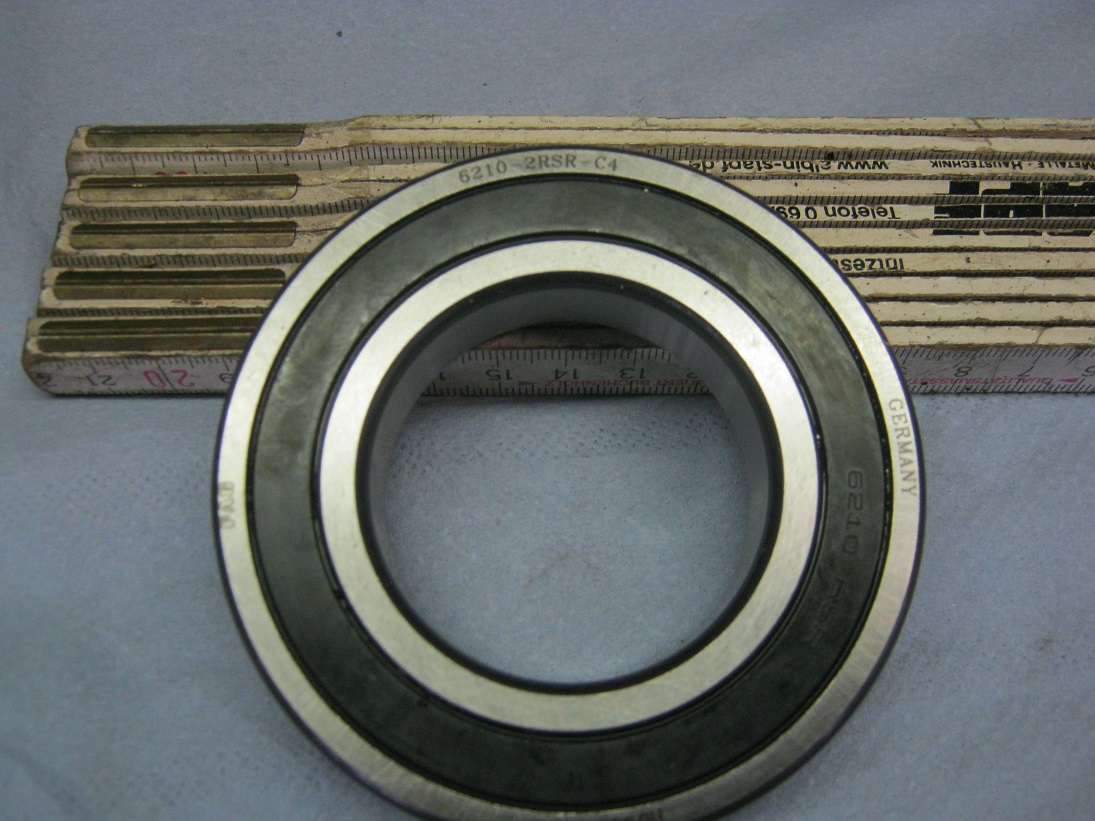

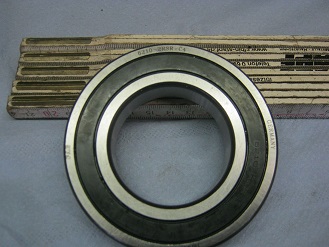

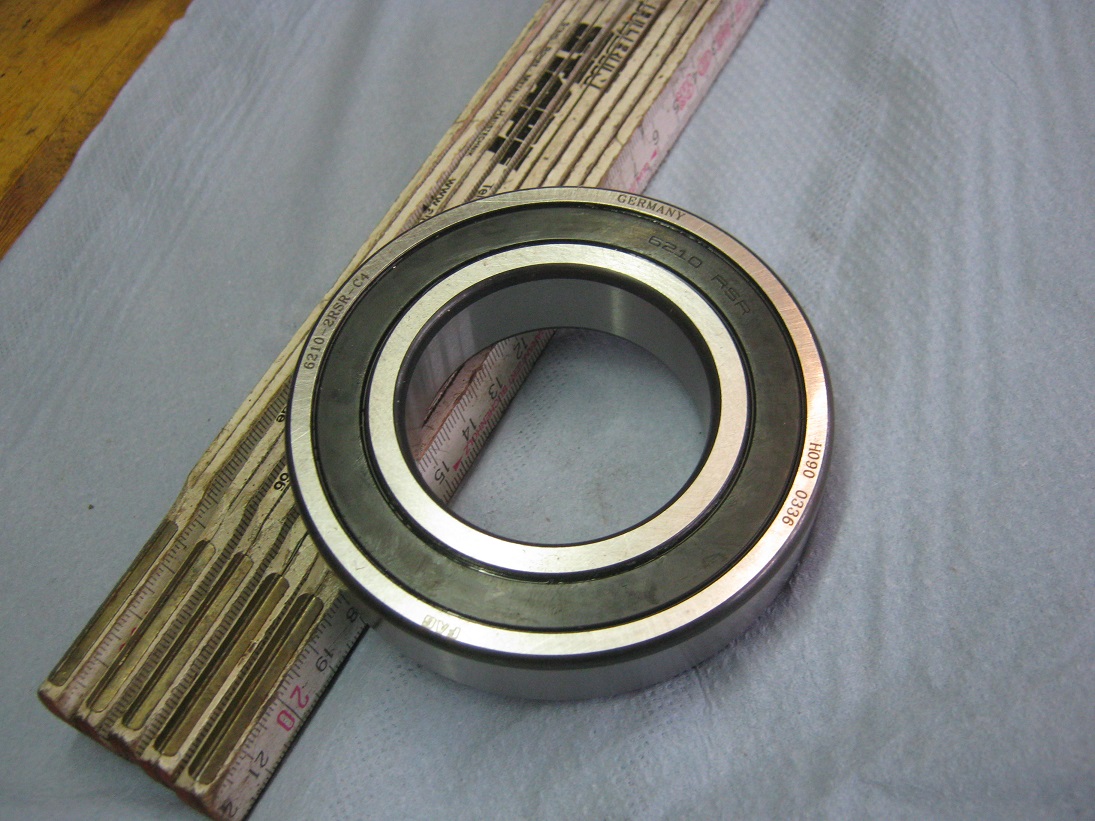

Das Ausrückkugellager FWN66055-6210 2RS C4 4WD, Fendt X 607 311 302 000
Das ist ein 6210-2RS-C4 Kugellager mit stark erhöhter Lagerluft. Es muß wohl auch etwas hitzefest sein.

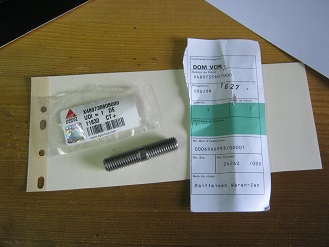

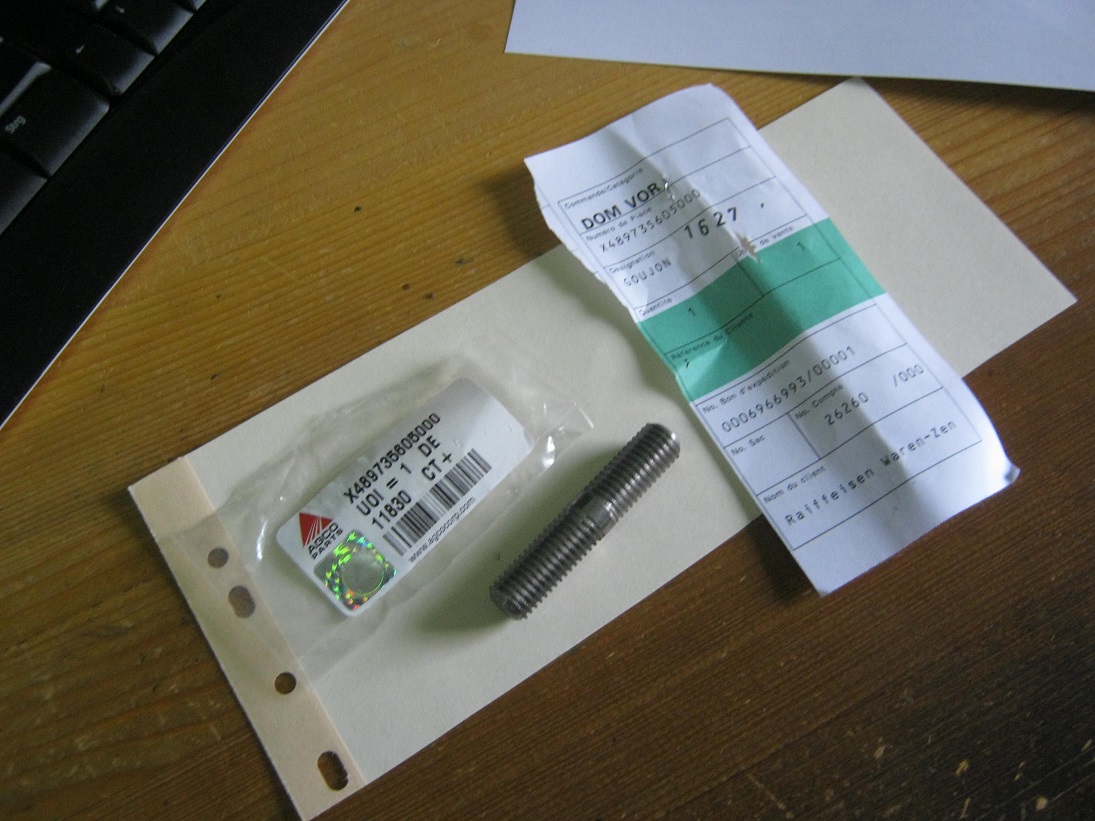

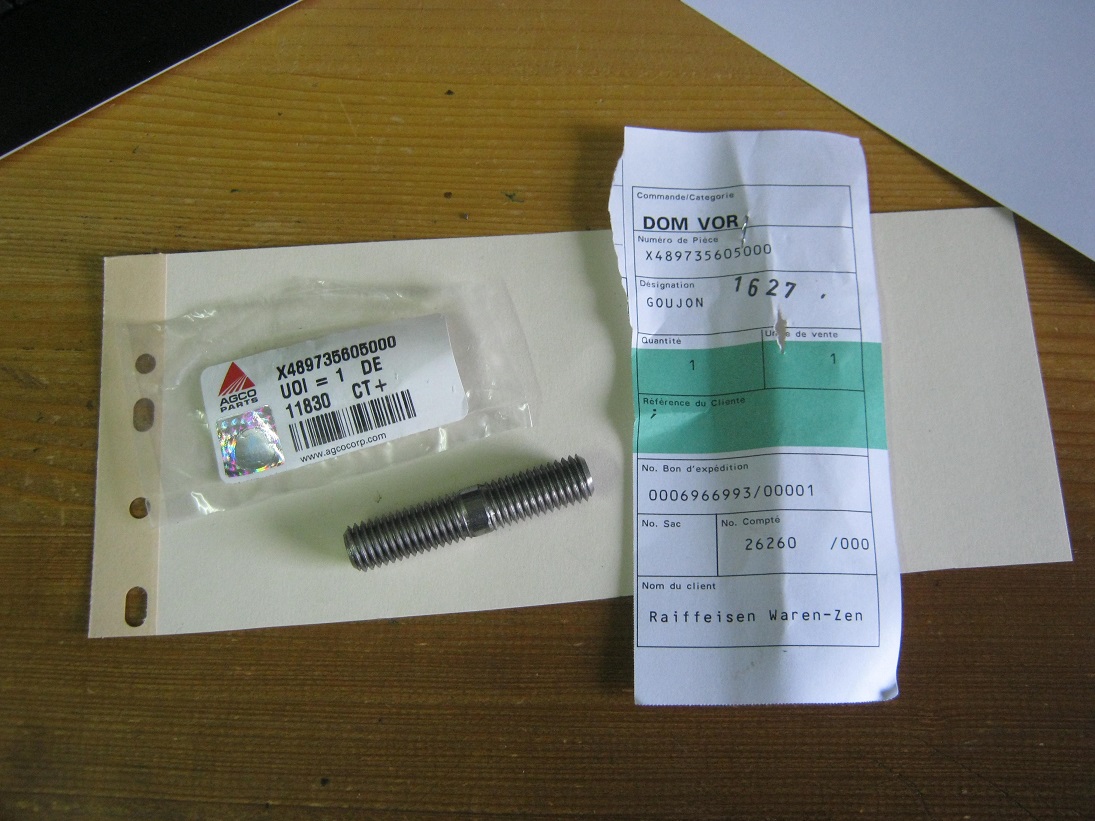

Eine Stiftschraube, vorne zur Befestigung der Tellerfedern
DIN940 M12x30-8.8 FEndt X489 735 605 000

dazu zwei Muttern DIN 934 M12-10-A3L Fendt X428 203 241 000

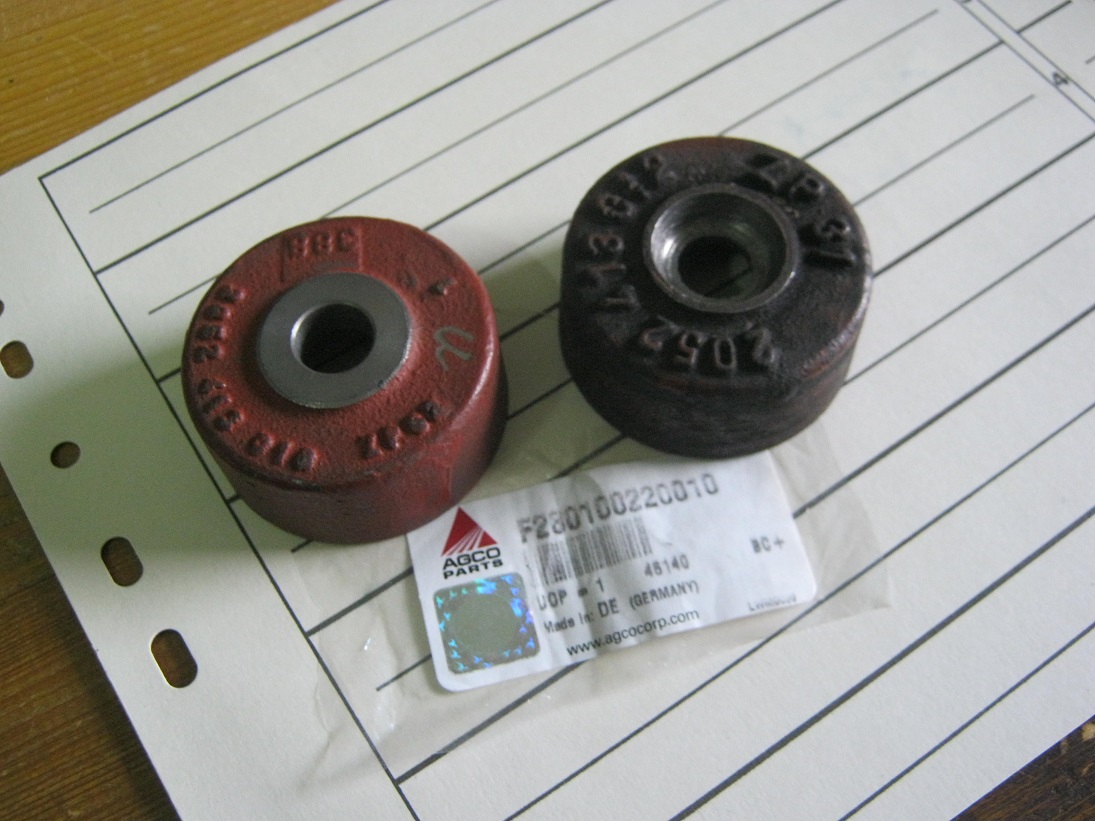

und das Druckstück/die Stütze F 281 100 220 070

sowie einige Sicherungsringe.

Beim Einbau ist es so: Von hinten nach vorn gesehen. --- Die Aufzählung ist nicht vollständig, es sind noch einige Sicherungsringe und Abstandscheiben dabei. Deshalb beim Ausbau alles aufschreiben oder sorgfältig der Reihe nach ablegen. Auch wenn diese Aufzählung nicht vollständig ist, etwas hilft sie doch.

Außenlamelle-Innenlamelle- Außenlamelle-Innenlamelle- Außenlamelle-Innenlamelle-
Außenlamelle-Innenlamelle- Außenlamelle-Innenlamelle- Außenlamelle-Innenlamelle-
Außenlamelle-Innenlamelle- Außenlamelle-Innenlamelle- Außenlamelle-Innenlamelle-
Außenlamelle-Innenlamelle--> großes Druckstück -->

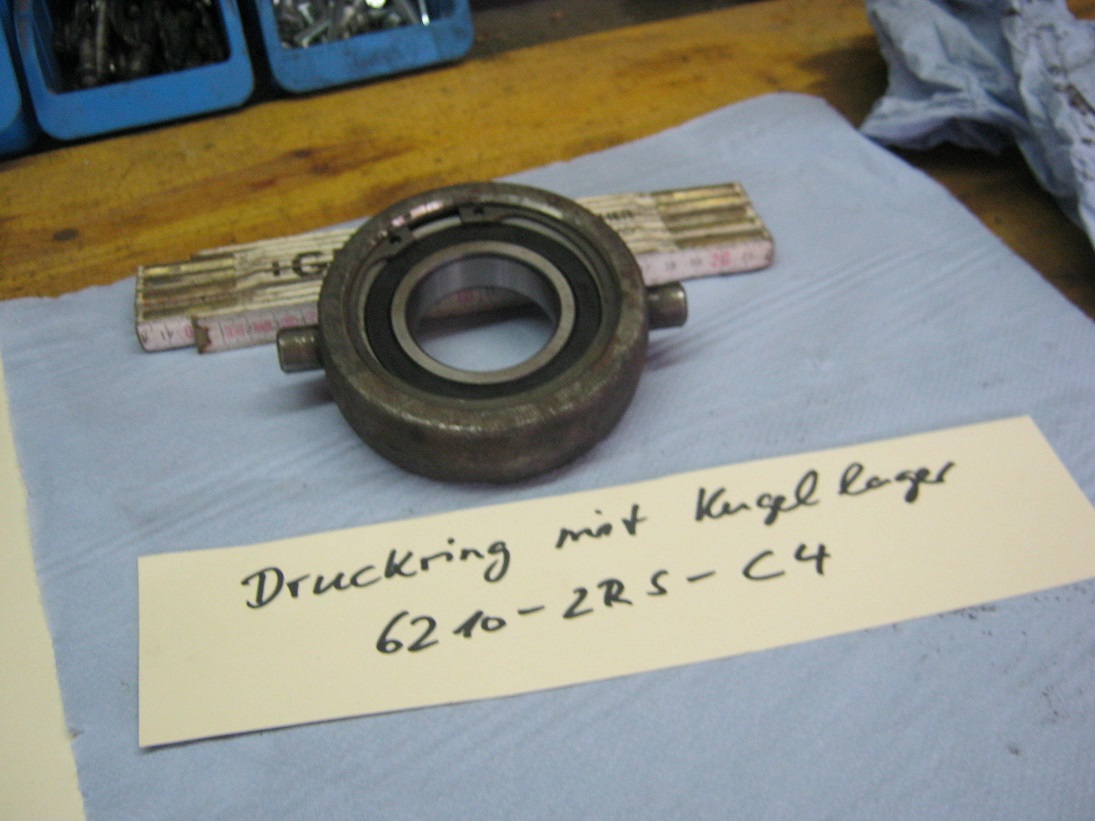

Druckring mit Kugellager (Kugellager zeigt nach vorn)-->Federpaket


Die Zapfwellenkupplung kann instandgesetzt werden, ohne daß der Schlepper getrennt wird. Es reicht, die beiden Seitendeckel und den mittig untenliegenden Deckel abzubauen. Das gilt für diesen unseren Schlepper, bei anderen Baujahren kann es anders sein. Oder wenn mehr zumachen ist als nur die Kupplungsschieben zu wechseln.

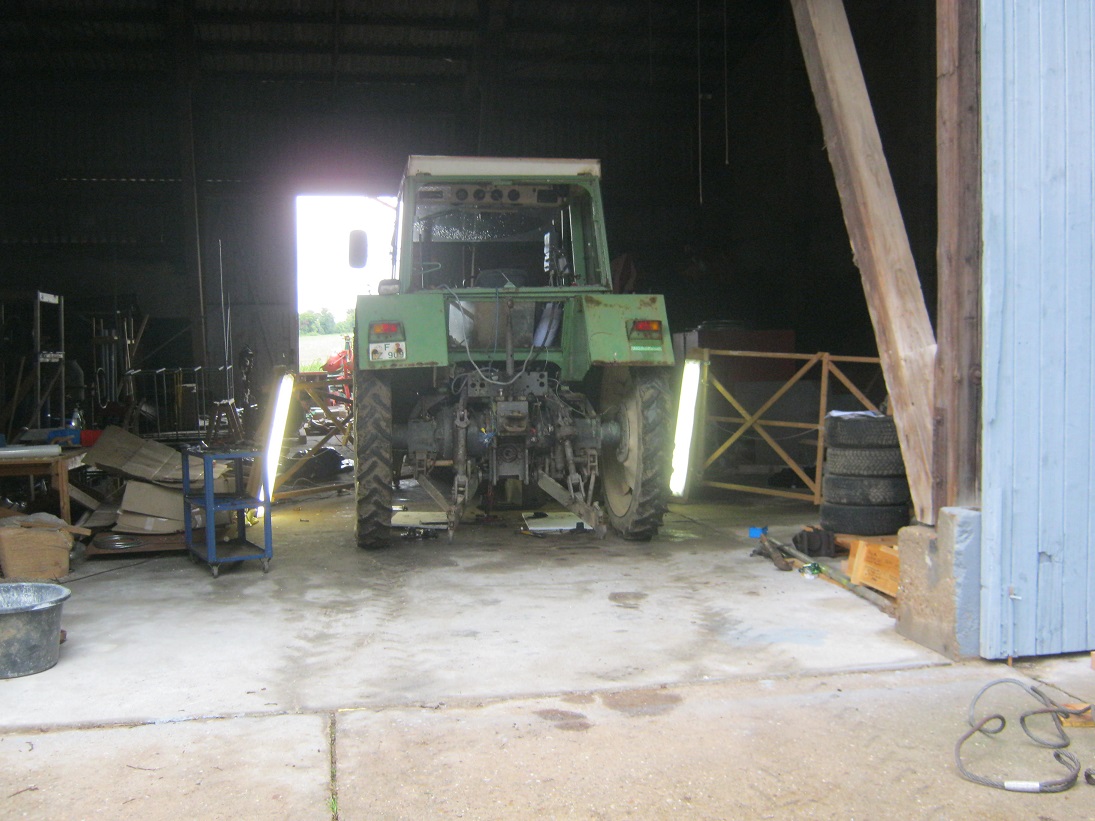

          Linkes Bild: --- Der Schlepper. ---

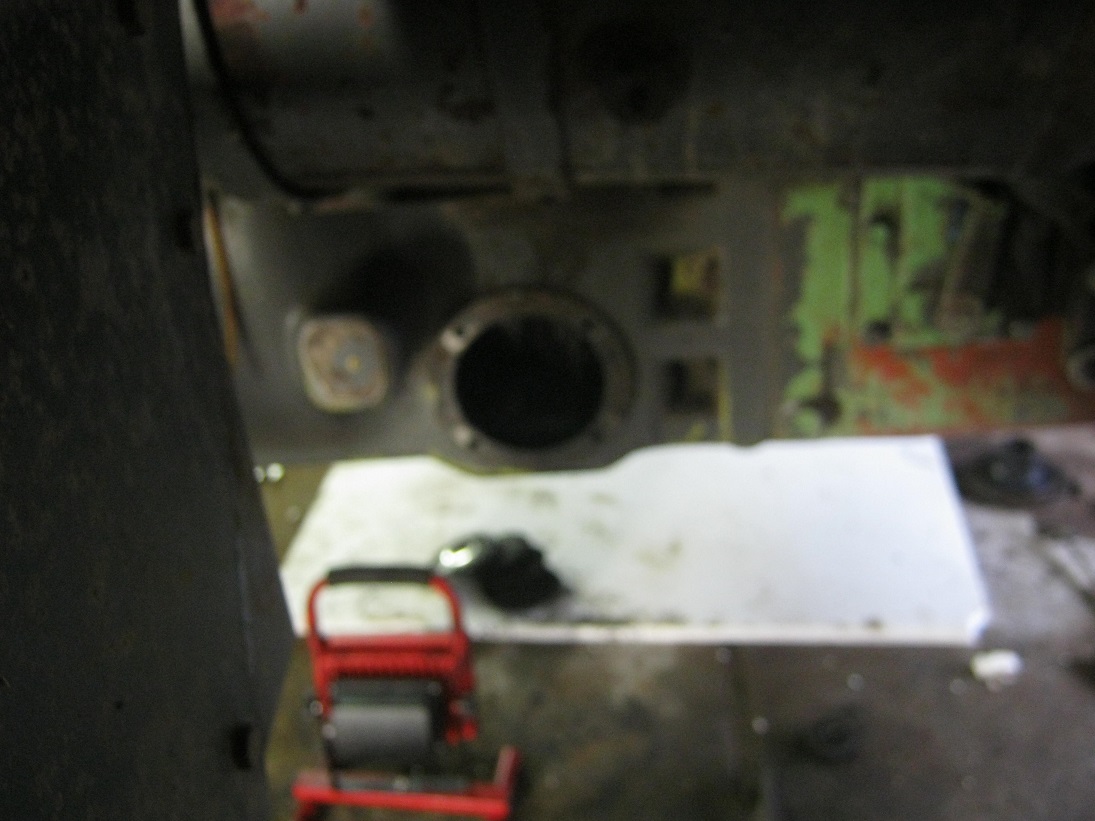

Mittleres Bild: --- Die Kupplungsglocke. Unten hat sie eine weitere Öffnung.---

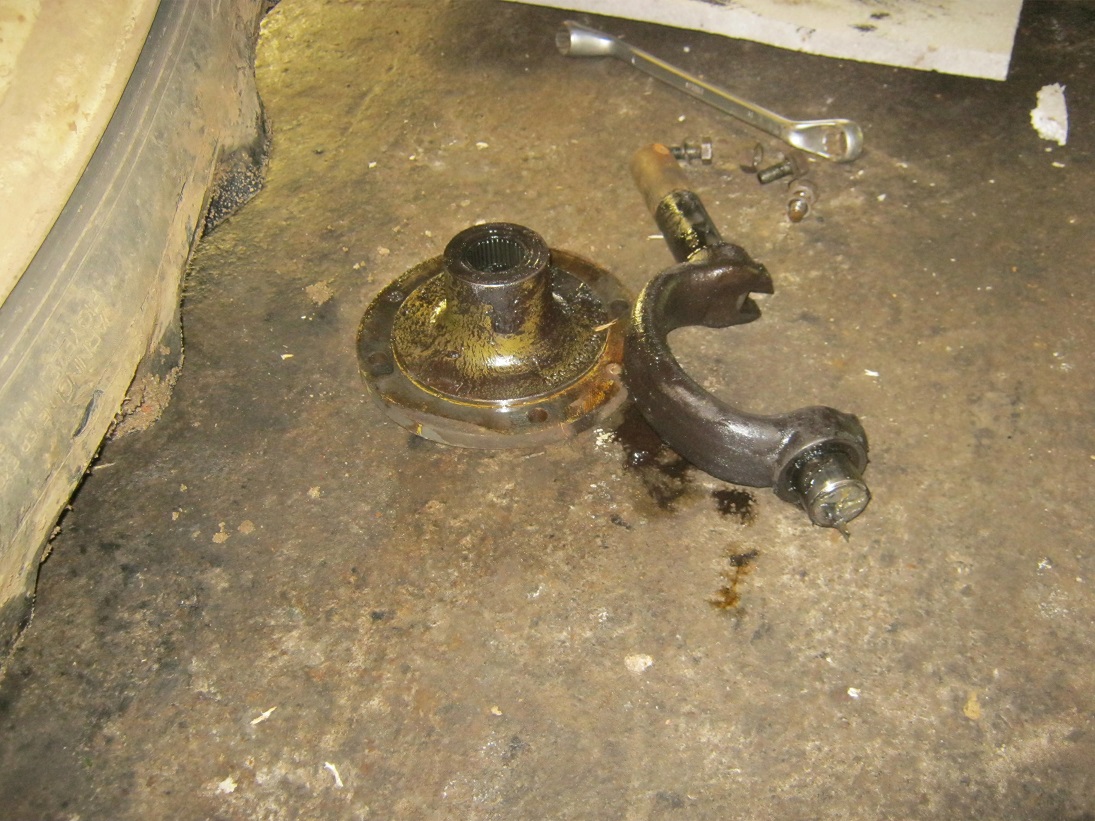

Rechtes Bild: --- Ausrückhebel und Druckstück. ---

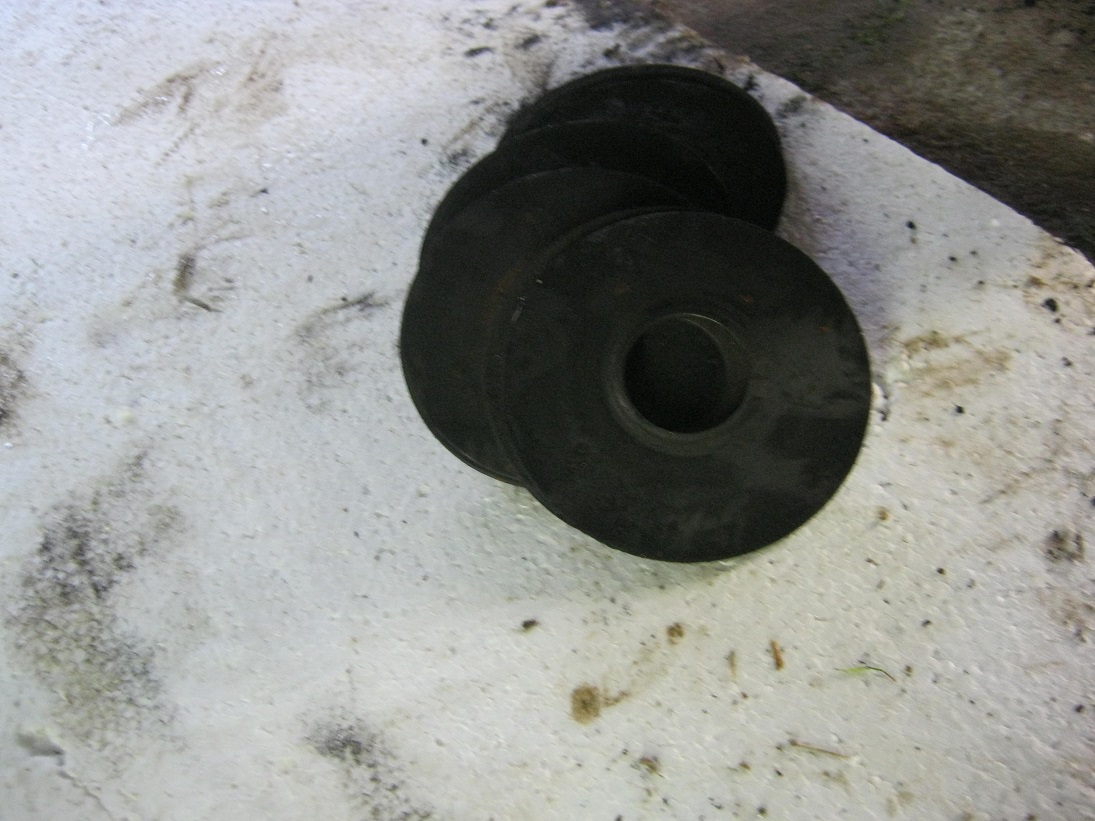

Bild 1 bis 6. Linkes Bild: --- Das Federnpaket.Es sidn Paare von Tellerfedern ---

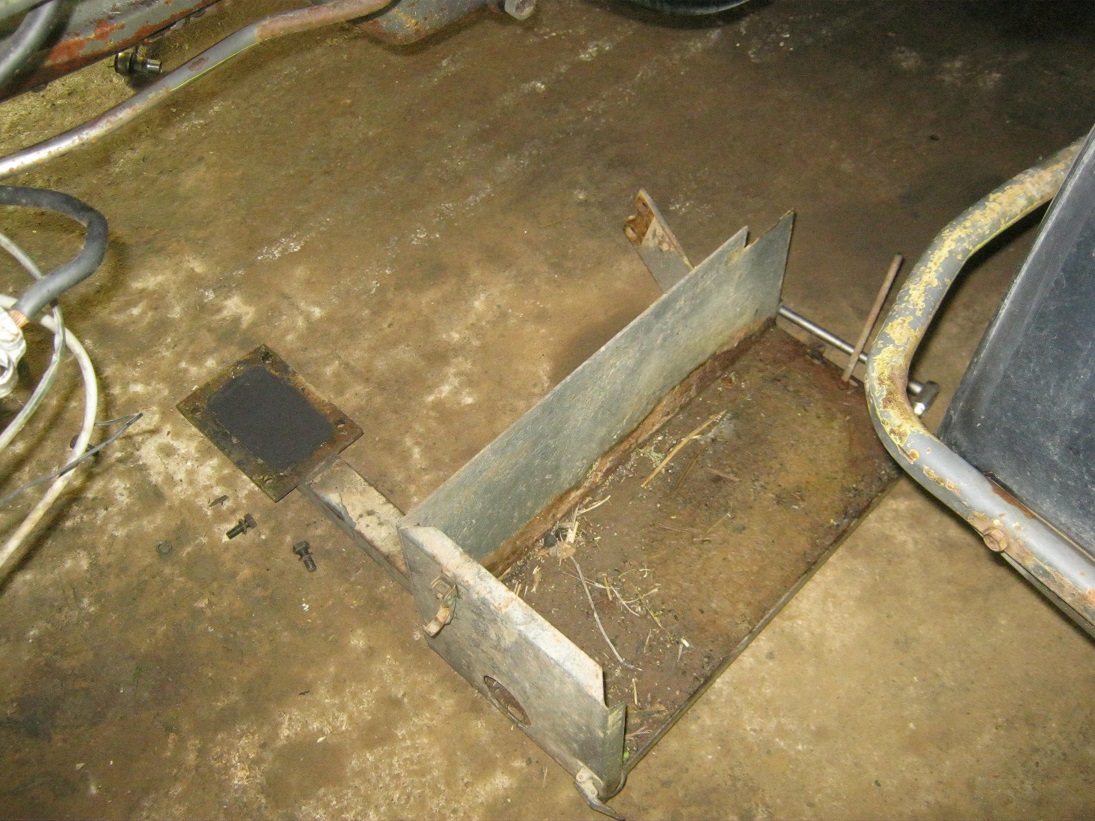

Mittleres Bild: --- Unterer Deckel der Kupplungsglocke mit Kasten für die Schlepperbatterie.---

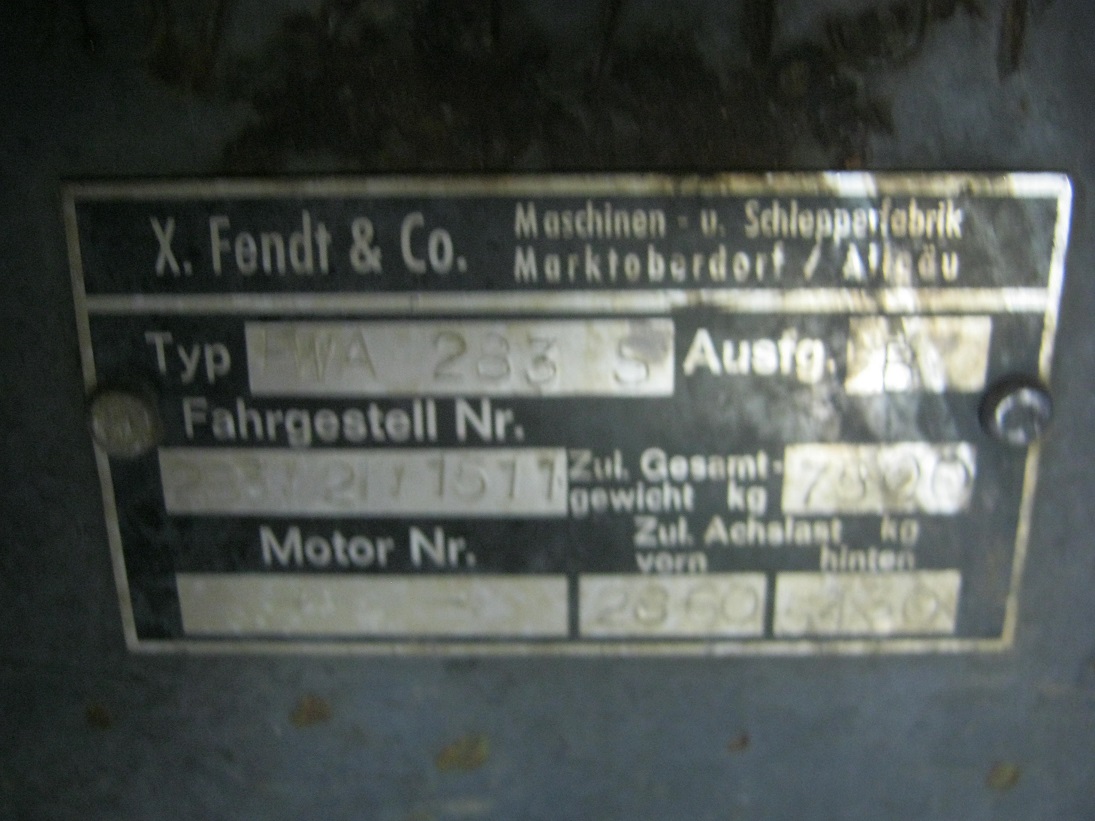

Rechtes Bild: --- Schild mit der Fahrgestellnummer FWA 283 S --- 283 / 21 / 1511. ---

Ohne Bild:
Das Getriebe heißt: ZF Zahnradfabrik Friedrichshafen --- T 3435 ---2109 ----2068 045 031





Bild: --- Luftkanal zur Motorkühlung, Einspritzpumpe, Deckel für die Motorölnachfüllöffnung.

Bild 7 bis 9

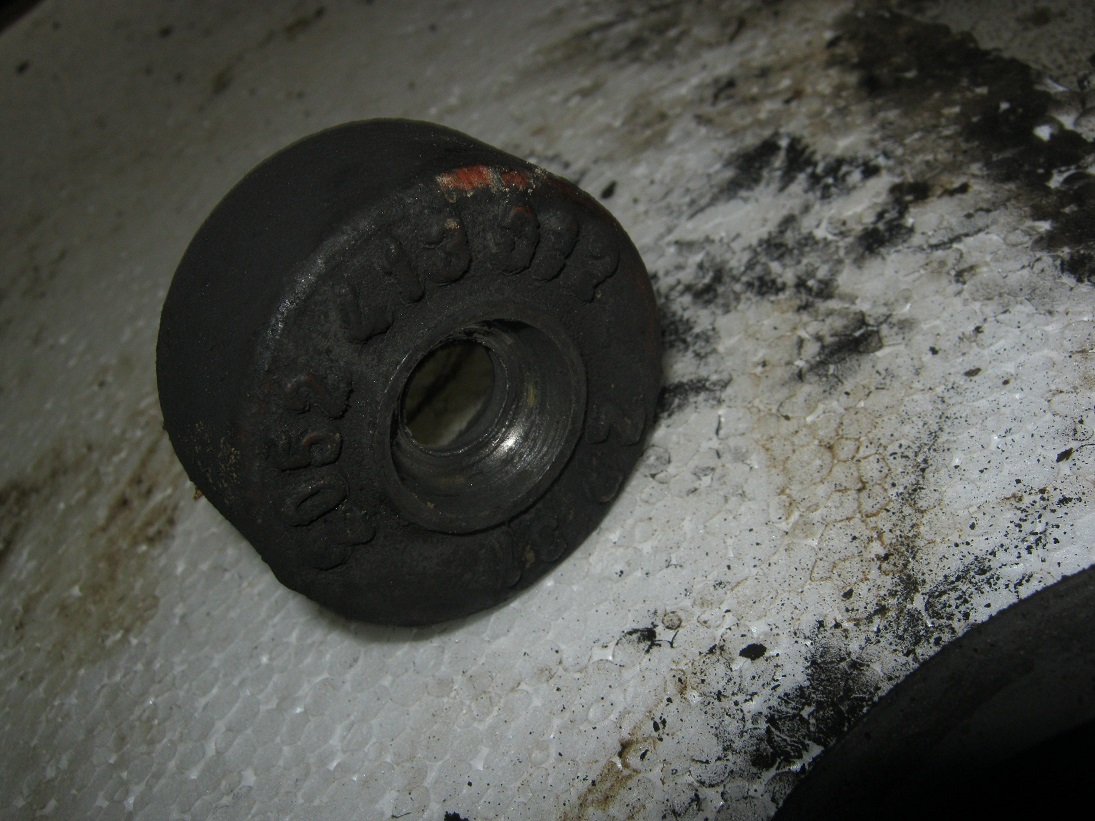

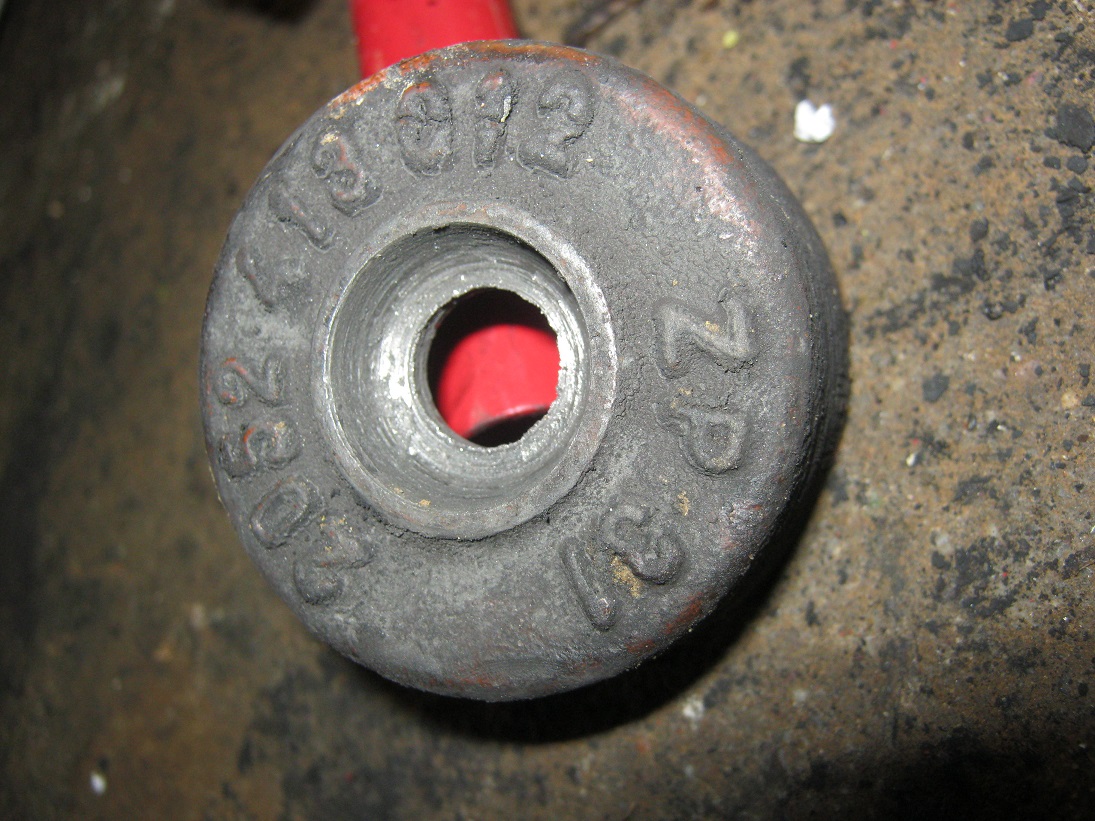

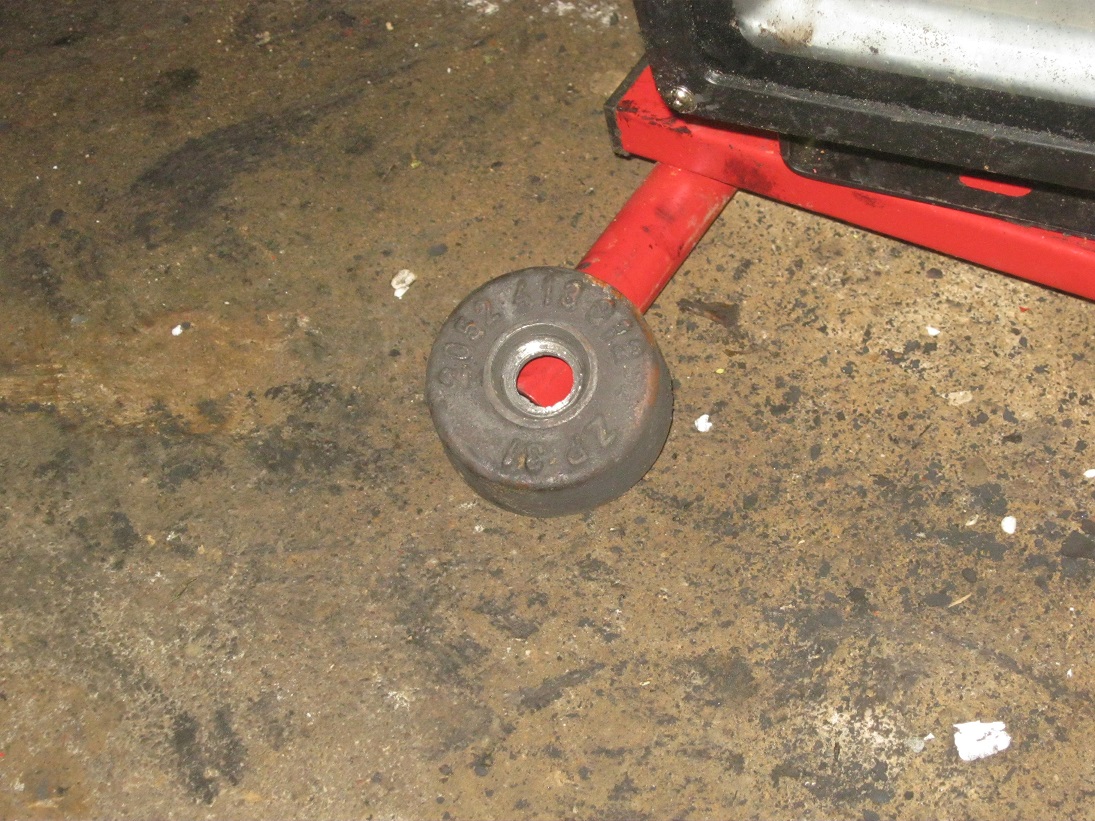

Das Druckverteilstück am vorderen Ende des Federnpakets.










Bild 10 bis 18.















Bild 19 bis 31.

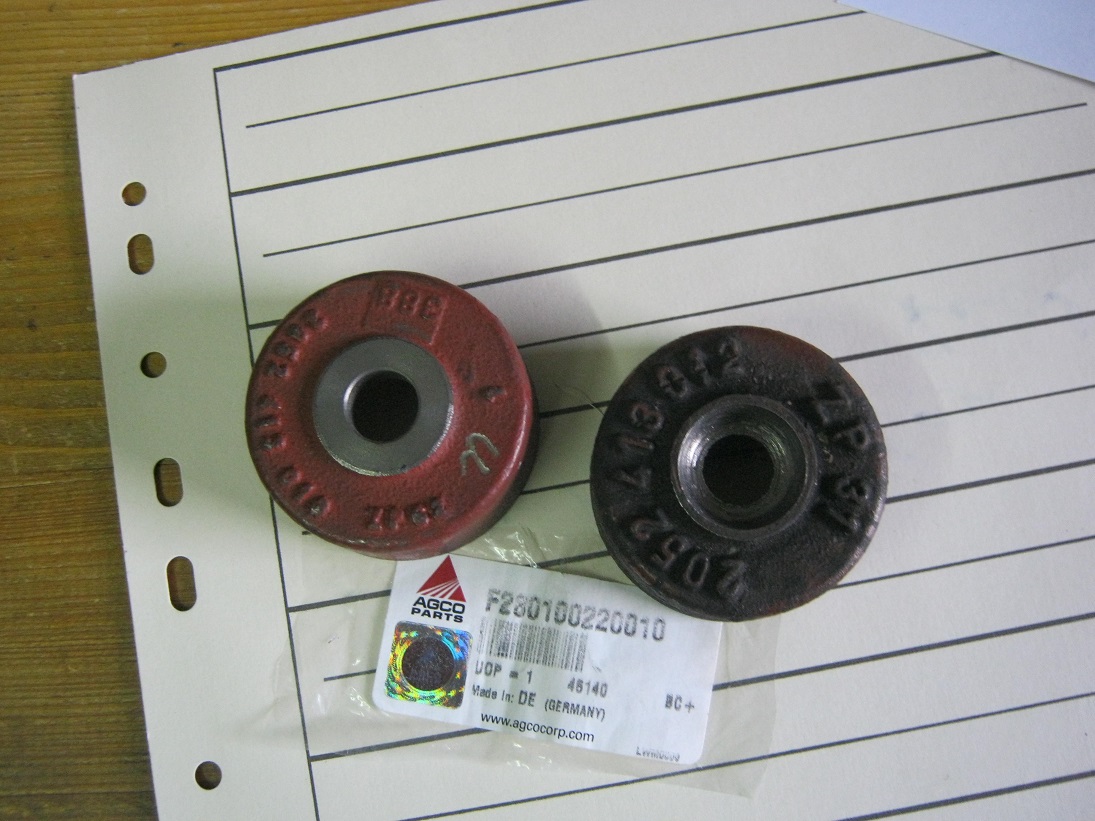

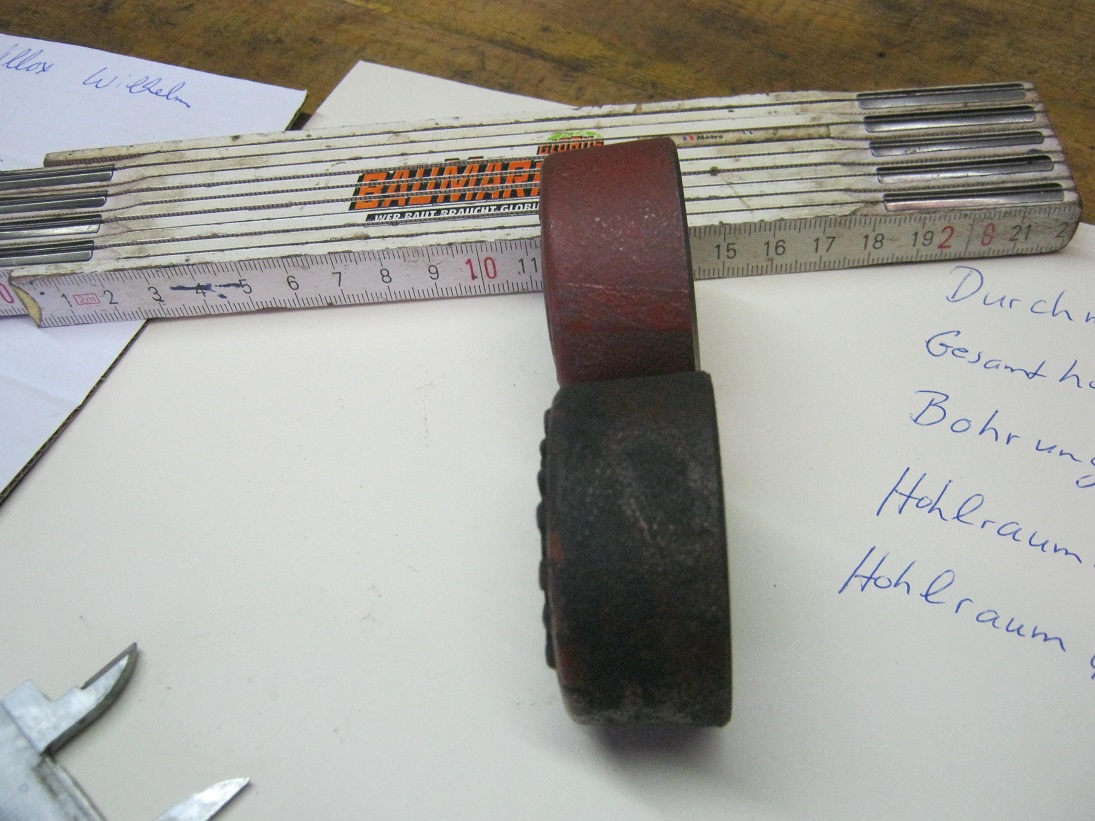

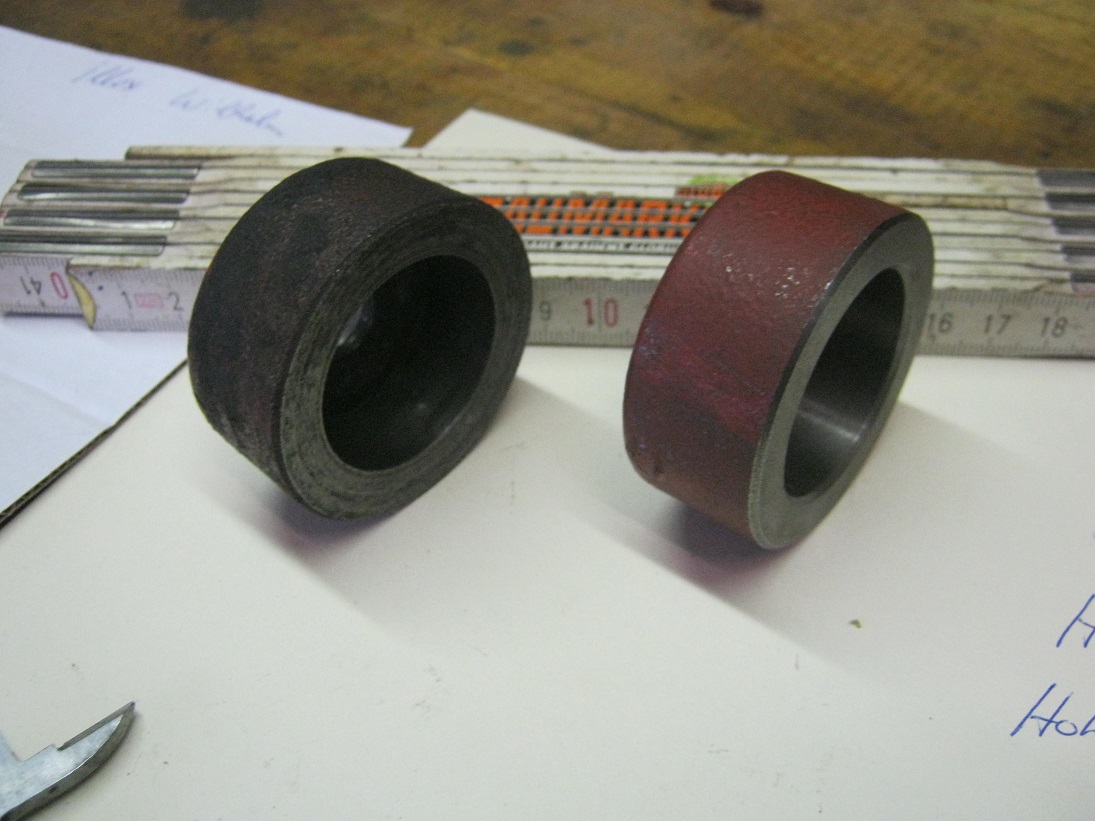

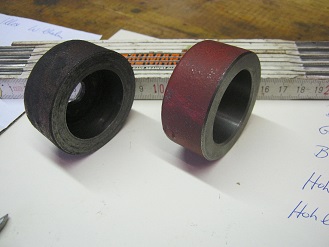

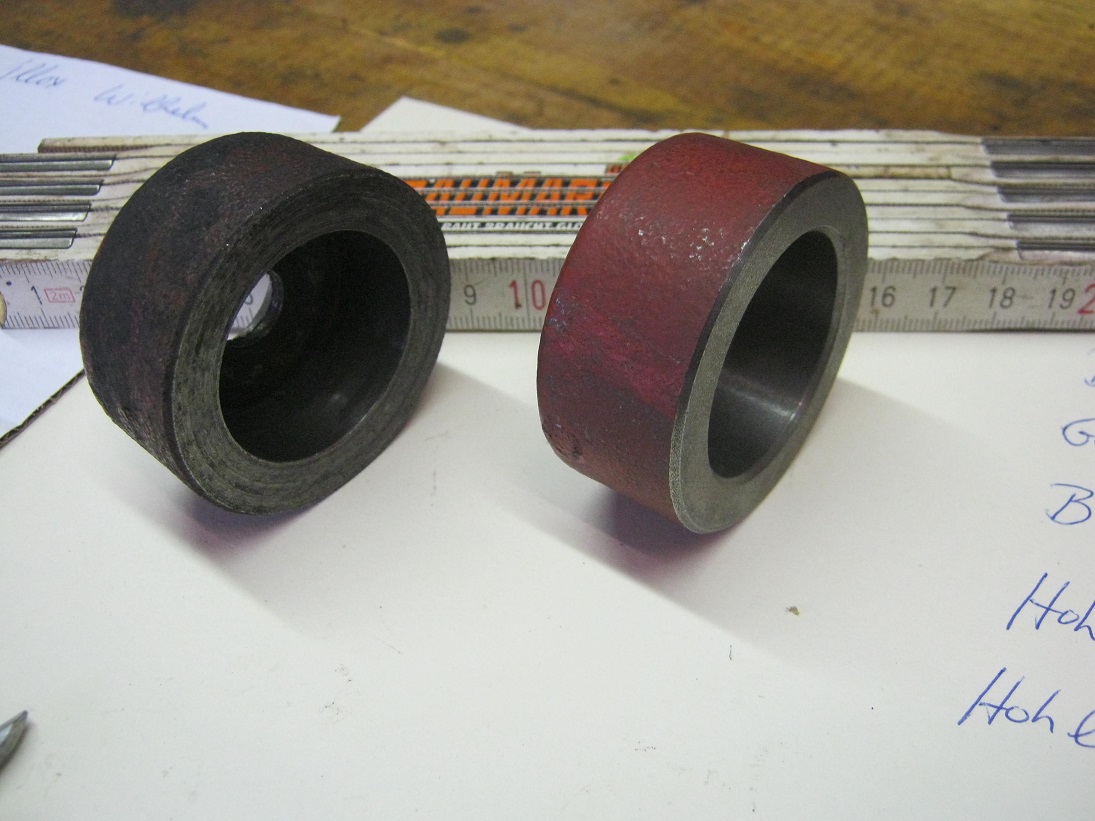

Mit diesen Maßangaben kann man den Druckkopf auf einer Drehbank nachfertigen lassen, falls er als Ersatzteil nicht mehr erhältlich ist.

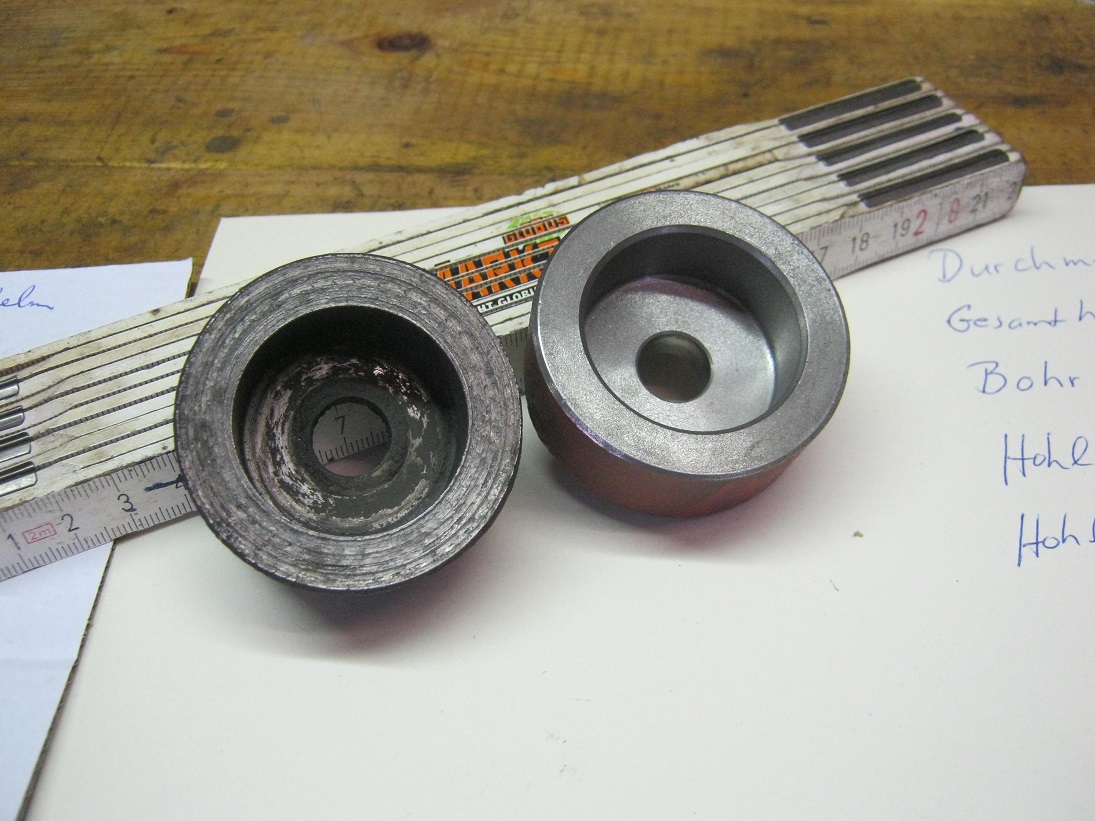

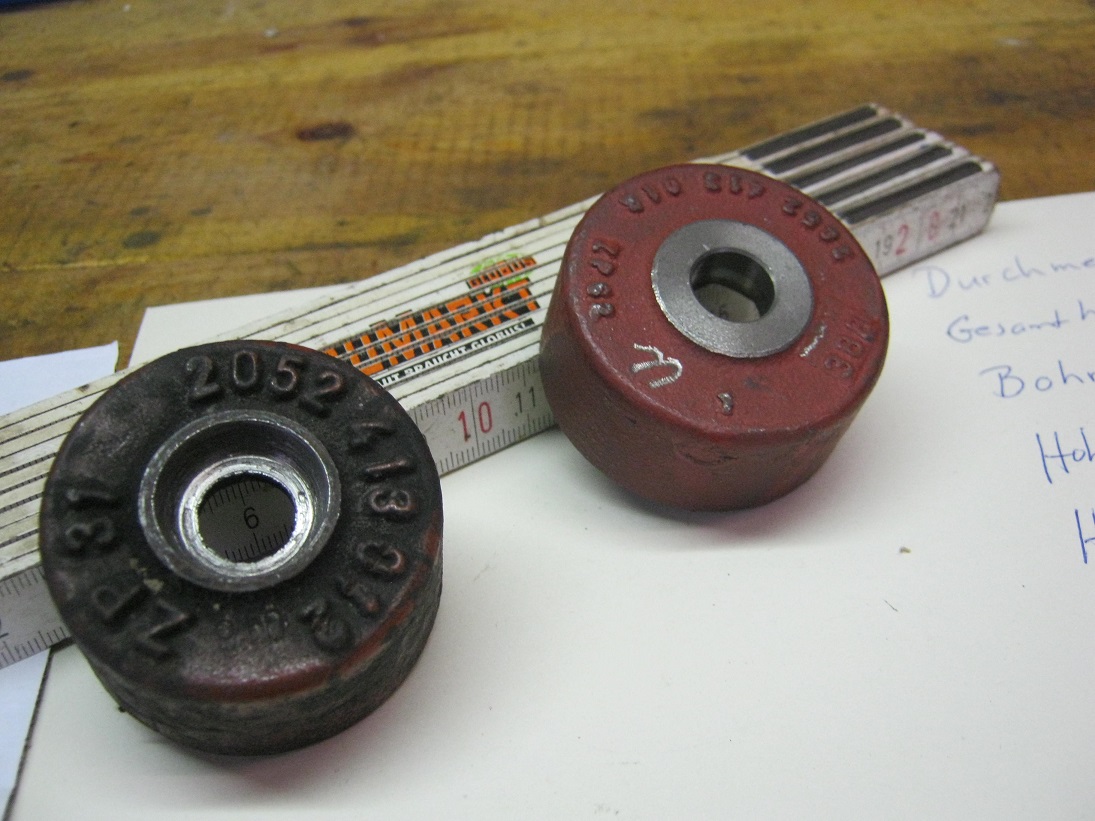

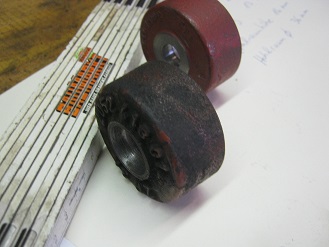

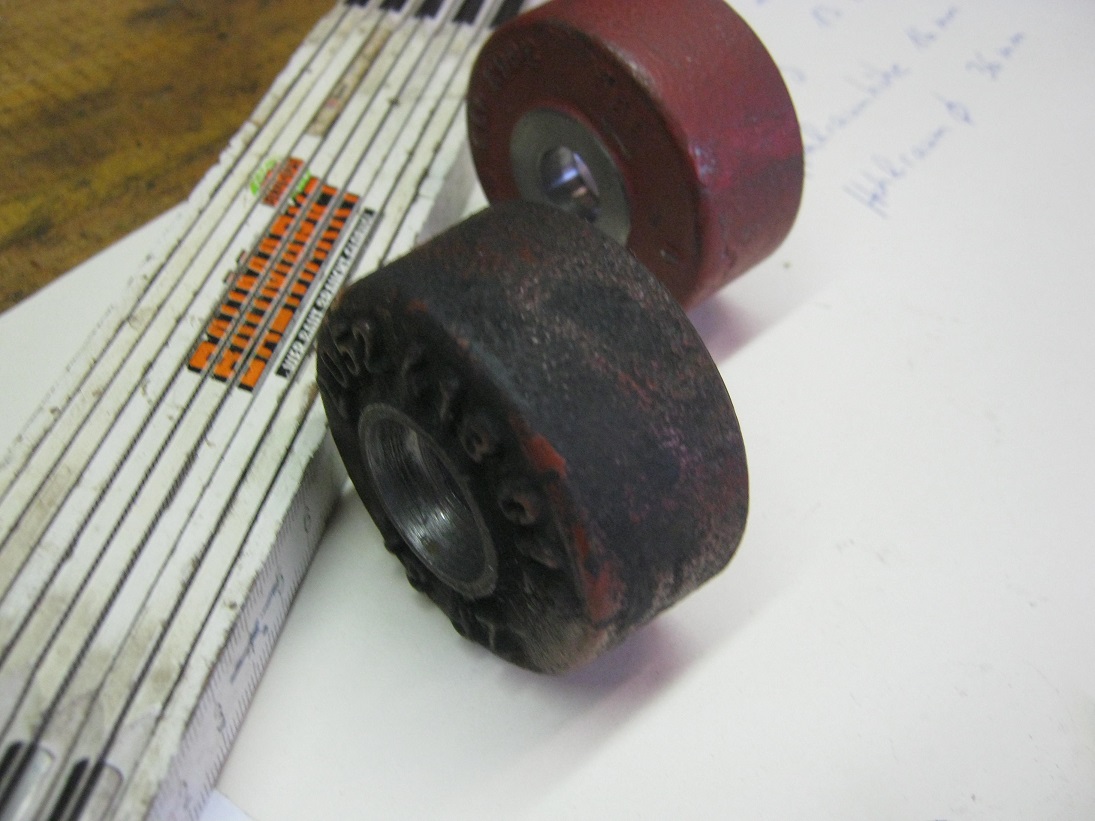

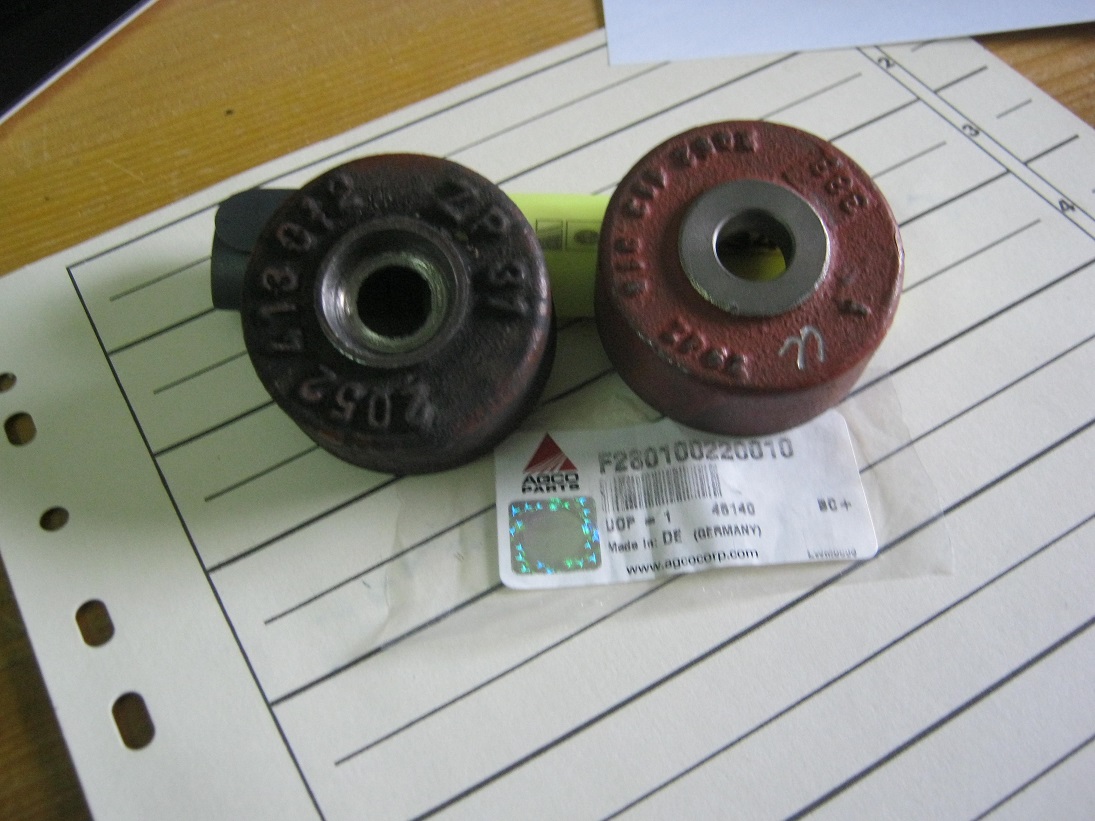

Der alte Druckkopf ist verschlissen, die Mutter hatte sich in den Druckkopf eingegraben.

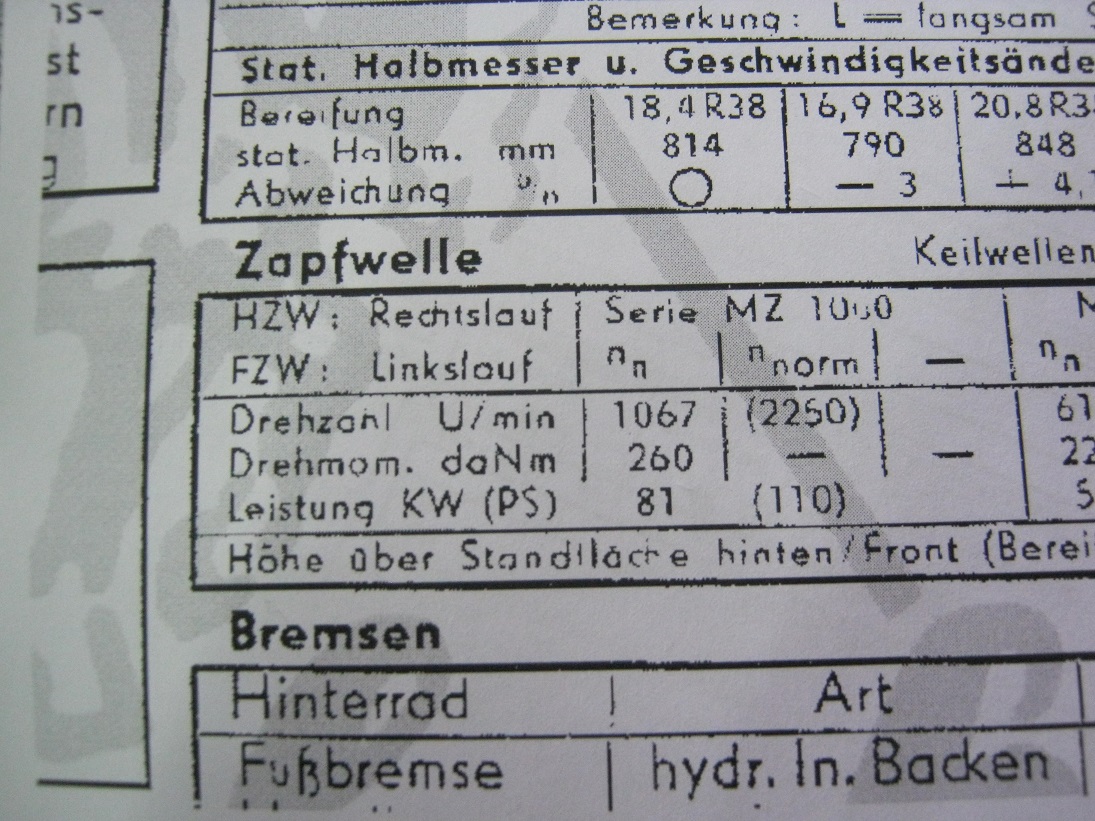

Das höchstzulässige Drehmoment für die Zapfwellenkupplung ist 2.600 Newtonmeter.
Quelle:
theopold-parts.de/Fendt%20Datenblaetter/Favorit%20612%20LS%20F283_Ausgabe%20B%20Juli%201979-s.pdf
