Die Buchsen des Arduino bekommen Namen.



Vorrede.

Der Arduino ist eine elektronische Kleinsteuerung, die für viele Steuerungszwecke geeignet ist. Sie kostet etwa 25,- Euro und ihre Anwendung kann von jedermann erlernt werden.
Der Arduino ist sehr leicht zu bedienen, seine "Spache" ist sehr einfach zu lernen, wenn man von vornherein mit der Einstellung herangeht: "Es ist sehr einfach und ich kann das".

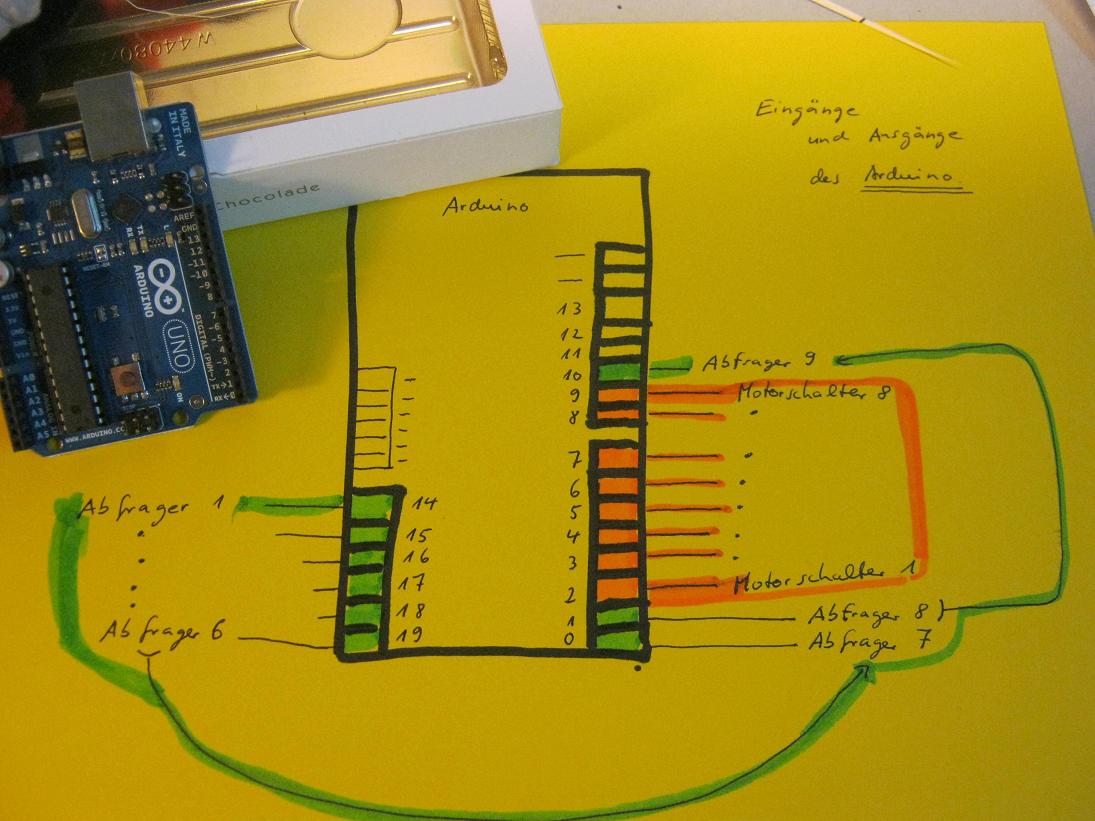

Die Eingangsbuchsen und die Ausgangsbuchsen bekommen Namen.



Wenn ich später diese Namen verwende, dann weiß der Arduino, welche seiner Buchsen gemeint ist.

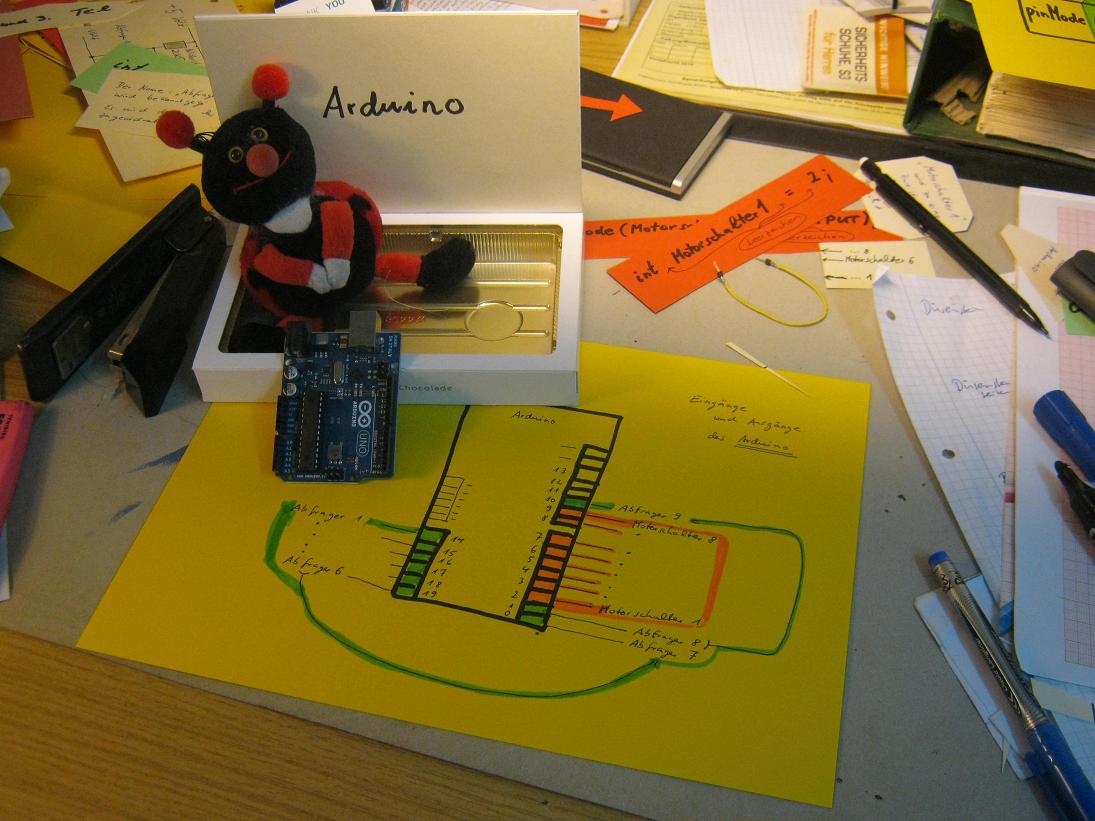

Hier bei diesem Beispiel sind die grünen Buchsen Eingangsbuchsen und die roten Buchsen sind Ausgangsbuchsen. Dazu später mehr.

An den Eingangsbuchsen sind Schalter angeschlossen, welche die Lage der Dinge im Raum überwachen. Wenn der Schalthebel eines Schalters bewegt wird,
  • ---dann wird das über die Eingangsbuchse in den Arduino hineingemeldet,
  • ---daraufhin werden über die Ausgangsbuchsen ein oder zwei Motore geschaltet,
  • ---dadurch bewegt sich die Anlage,
  • ---dadurch verändert sich die Lage der Dinge im Raum,
  • ---dadurch wird der Schalthebel eines anderen Schalters bewegt,
  • ---dadurch werden wieder Motore geschaltet usw. usf.
Dadurch wird die Anlage dazu bewegt, nacheinander eine Reihe von Einzelschritten zu tun, und insgesamt kommt dann eine sinnvolle Bewegungsfolge der Anlagenteile heraus.

Wie teile ich dem Arduino mit, was für Namen und was für Eigenschaften seine Buchsen haben sollen? Schaue auf den nächsten Kasten, da habe ich es beschrieben.



Das Gespräch mit dem Arduino. Ich muß dem Arduino folgendes mitteilen:
  • Welche seiner Tore oder Buchsen wir überhaupt brauchen. Der Arduino kann bis zu 20 Tore bedienen, aber oft brauchen wir nur einige, aber nicht alle. Die Buchsen sind von null bis 19 durchnumeriert, siehe die Bilder im obigen Kasten.

  • Ich sage dem Arduino, ob die jeweilige Buchse ein Ausgangstor oder ein Eingangstor sein soll. Jedes der 20 Tore hat die Eigenschaft, daß es entweder Eingangstor oder Ausgangstor sein kann und daß ich das bei jedem Tor bestimmen kann.

  • Die Eingangstore fragt der Arduino auf Befehl ab, er mißt die dort anliegende Spannung. Ist es weniger als ungefähr 2 Volt, dann meldet er "LOW" in den Arduino hinein. Ist es mehr als ungefähr 3 Volt, dann meldet er "HIGH" in den Arduino hinein.

    Wir legen einen Schalter an Masse, die andere Seite kommt über einen Widerstand von 20 Kiloohm an plus 5 Volt. Zwischen Schalter und Widerstand greift der Arduino die anliegende Spannung ab.


    Ist der Schalter "nicht leitend", dann liegt der Eingang des Arduino über den Widerstand an plus5 Volt, er meldet "HIGH". Wird der Schalterhebel bewegt, dann springt der Schalter auf "er ist stromdurchleitend" und dann liegen am Eingang de Arduino über den Schalter die Spannung "null Volt" an und er meldet in das Innere des Arduino hinein: "LOW".

    Der Arduino liest nur einmal ab, und zwar nur dann, wenn er den Auftrag dazu bekommt. Soll er ein zweites mal ablesen, dann muß er dazu einen neuen Auftrag bekommen. Das Ablesen selbst dauert nicht lange, ich schätze eine tausendstel Sekunde lang oder vielleicht eine Milionstel Sekunde lang oder es dauert noch noch weniger lang. In dieser Zeit hat der Arduino die anliegende Spannung gemessen.

  • Die Ausgangstore kann der Arduino auf "plus 5 Volt" schalten oder auf "null Volt" schalten. Das bleibt dann solange so, bis ein Gegenauftrag kommt.



Der genaue Wortlaut dieses Gesprächs.
  • int Abfrager1 = 14;
    int Motorschalter1 = 2;

    Diese beiden Sätze sagen aus:
    Der Name Abfrager1 ist ein Mitspieler und er hat etwas mit der Zahl 14 zu tun.
    Der Name Motorschalter1 ist ein Mitspieler und er hat etwas mit der Zahl 2 zu tun.



  • pinMode(Abfrager1, INPUT);
    pinMode(Motorschalter1, OUTPUT);

    Diese beiden Sätze sagen aus:
    Der Name "Abfrager1" ist ein Eingangstor und es ist die Arduino-Buchse-14 (siehe auch den Satz weiter oben über den Abfrager1).

    Der Name "Motorschalter1" ist ein Ausgangstor und es ist die Arduino-Buchse-2 (siehe auch den Satz weiter oben über den Motorschalter1).


  • digitalRead(Abfrager1);
    Dieser Satz sagt: Geh zum Eingangstor "Abfrager1", mach es kurz auf, schau heraus, lies die anliegende Spannung ab, melde diese in der Form "LOW" oder "HIGH" in den Arduino hinein und mach dann die Tür ganz schnell wieder zu. Der Arduino verwendet dann den abgelesenen Spannungswert solange, bis ein neuer Auftrag zum Lesen der an diesem Tor außen anliegenden Spannung erfolgt.


  • digitalWrite(Motorschalter1, HIGH);
    Dieser Satz sagt aus: Arduino, geht zum Ausgangstor "Motorschalter1" und schalte das auf plus 5 Volt. Das bleibt dann solange auf plus 5 Volt, bis der Befehl kommt: schalte es auf null Volt. Dieser Gegenauftrag lautet: digitalWrite(Motorschalter1, LOW);



Wie hier gezeigt wird, braucht der Arduino also für jede einzelne Buchse drei Auftragszeilen.

       --- int Abfrager1 = 14;
       --- pinMode(Abfrager1, INPUT);
       --- digitalRead(Abfrager1);

Erst alle drei Zeilen zusammen teilen ihm alles das mit, was er wissen muß. Diese Sätze stehen übrigens nicht zusammen, sondern an unterschiedlichen Stellen im Gespräch. Das auch seine Bedeutung, dazu an anderer Stelle mehr.




Hinweis.

Man kann vieles so machen wie oben beschrieben, man kann es aber auch anders machen. Oft gibt es mehrere Lösungen, die alle zum Ziel führen. Es kann auch sein, daß ich selbst etwas nicht verstanden habe oder daß sich Fehler eingeschlichen haben.

Zur selben Zeit, in der ich diese Seiten mache, versuche ich ja selbst zu verstehen, was der Arduino braucht und wie es geht.

Diese Art der Vorgehensweise hat den Vorteil, daß ich an denselben Stellen Schwierigkeiten habe wir der normale Laie auch und daß ich deshalb bemüht bin, auch einfachste Dinge sehr ausführlich zu erklären.
