Arduino: Dritter Teil der Motorensteuerung.



Vorrede.

Der Arduino ist eine elektronische Kleinsteuerung, die für viele Steuerungszwecke geeignet ist. Sie kostet etwa 25,- Euro und ihre Anwendung kann von jedermann erlernt werden.

Hier auf dieser Seite ist der zweite Teil einer Steuerung mit Hilfe des Arduino: Bei uns gibt es einen Anwendungsfall, bei dem viele kleine Motore nacheinander einen Wagen ein Stück weit ziehen, den Deckel abnehmen, den Wagen kippen, den Wagen ein kleines Stück vorfahren, den Wagen eine längere Strecke zurückfahren und so weiter.

Der erste Teil dieser Steuerung ist die Nummer 186:
http://www.probonocontramalum.de/Laufendes-2013-186.html
Der zweite Teil dieser Steuerung ist die Nummer 187: http://www.probonocontramalum.de/Laufendes-2013-187.html --- Hier ist Stück 189.

Es ist alles sehr einfach und unmittelbar einsichtig. Der Arduino ist sehr leicht zu bedienen, seine "Spache" ist sehr einfach zu lernen, wenn man von vornherein mit der Einstellung herangeht:
Es ist sehr einfach und ich kann das.



Wir bauen eine Schüttgutbewegungsanlage mit 4 Motoren.

Es seien insgesamt 4 Motore im Spiel.



Motor-A fährt den Wagen vorwärts und rückwärts.

Motor-B öffnet und schließt die Wagenbordwand.

Motor-C hebt und senkt den Kippaufbau.

Motor-D schiebt einen Schieber vor und wieder zurück. Mit diesem Schieber wird das abgekippte Schüttgut ein Stück weit weggeschoben.



Die Motorschalter = die Ausgänge des Arduino.

Die Motore werden über die Ausgänge des Arduino geschaltet.
Dazu werden noch zusätzliche Hilfsmittel gebraucht. Fachworte dazu sind: Transistoren, Relais, Elektromagnetschalter, Relaiskarte.



Die Zuordnung der einzelnen Motorschalter zu den einzelnen Wirkungen.

Motorschalter1 ein = Motor-A fährt den Wagen vorwärts.

Motorschalter2 ein = Motor-B öffnet die Wagenbordwand.

Motorschalter3 ein = Motor-C hebt den Kippaufbau an.

Motorschalter4 ein = Motor-D schiebt den Schieber vor.

Motorschalter5 ein = Motor-C senkt den Kippaufbau.

Motorschalter6 ein = Motor-B schließt die Wagenbordwand.

Motorschalter7 ein = Motor-A fährt den Wagen rückwärts.

Motorschalter8 ein = Motor-B zieht den Schieber zurück.



Die Zuordnung der einzelnen Motorschalter zu den einzelnen Ausgangsbuchsen des Arduino.

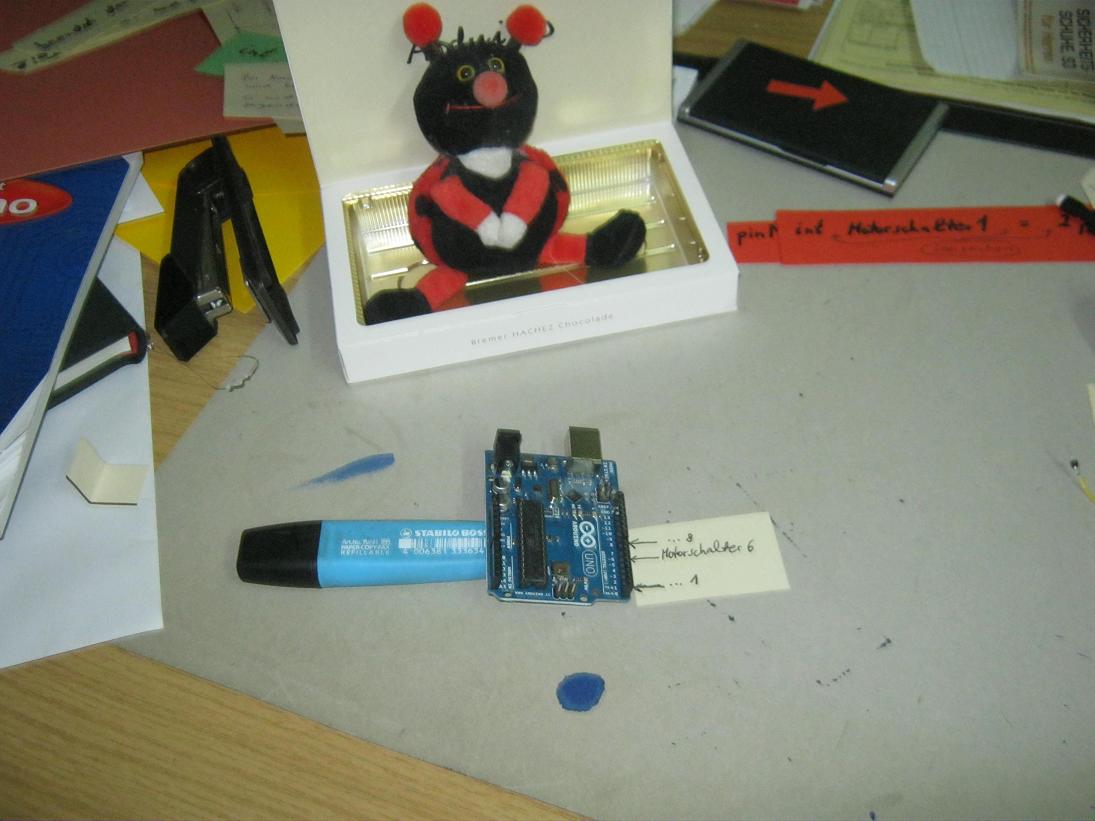

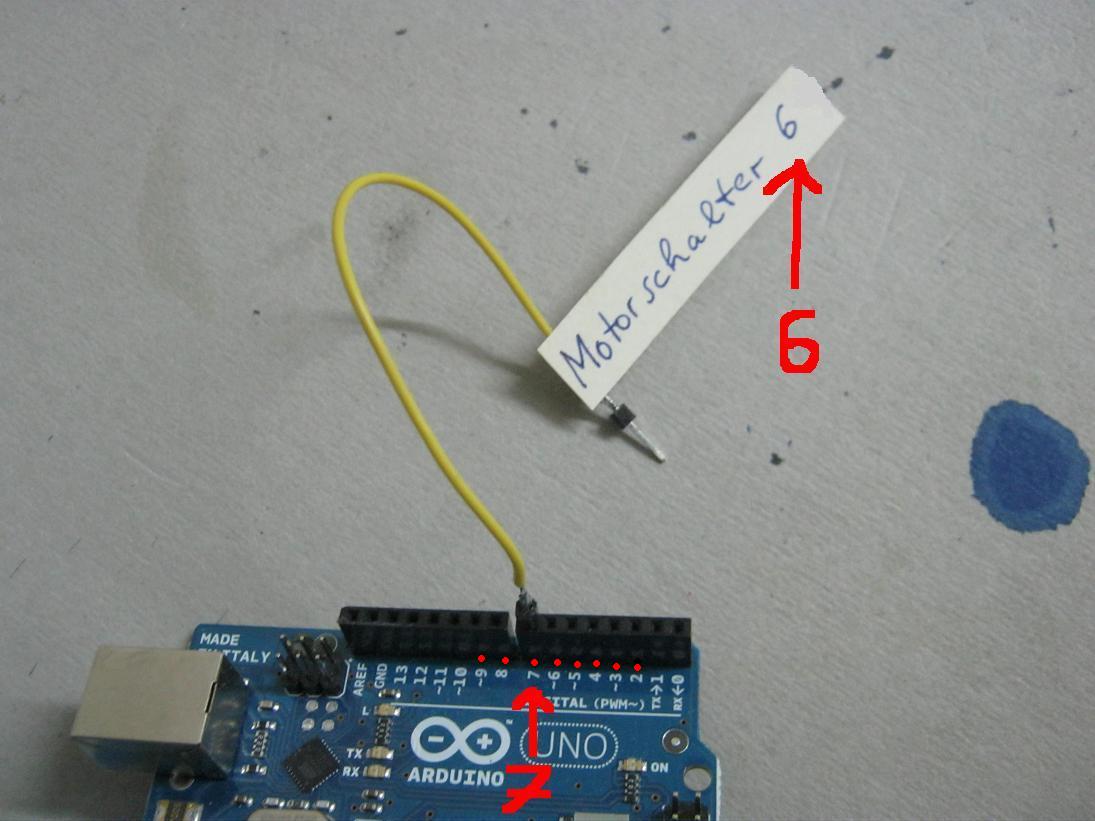

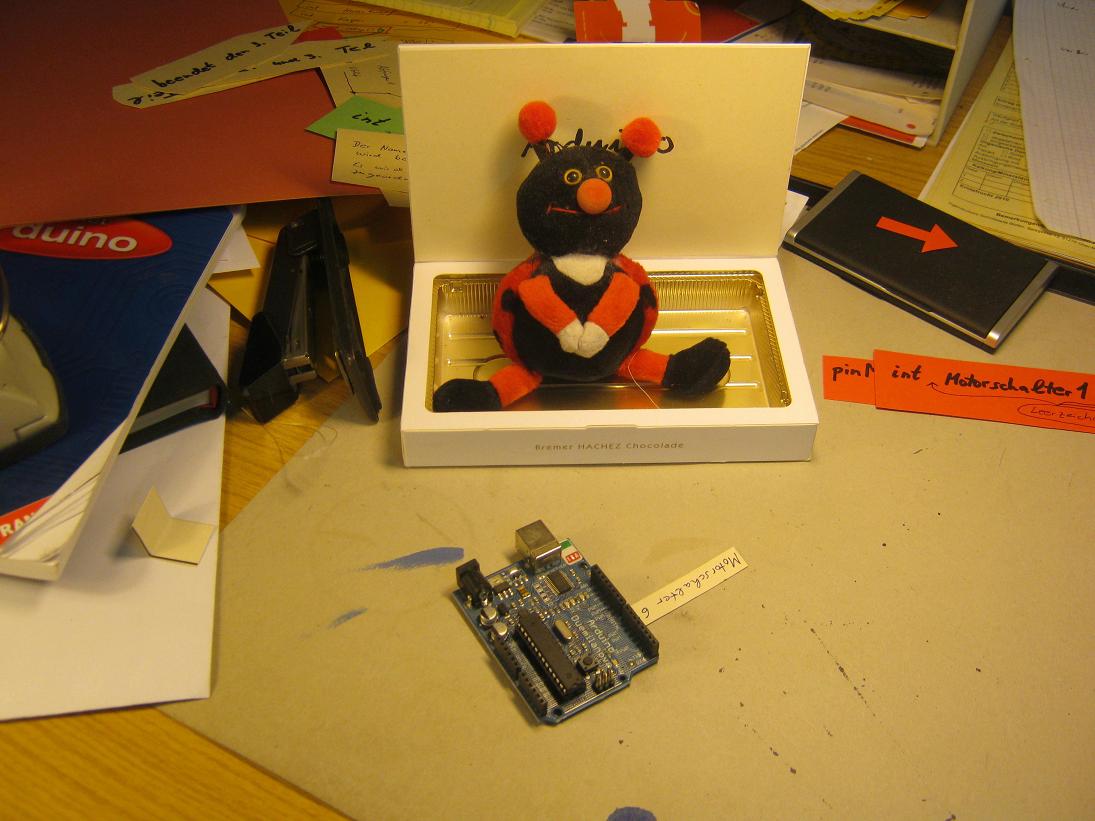

Die Bilder zeigen die Zurodnung von "Motorschalter6" zu "Buchse7" des Arduino.

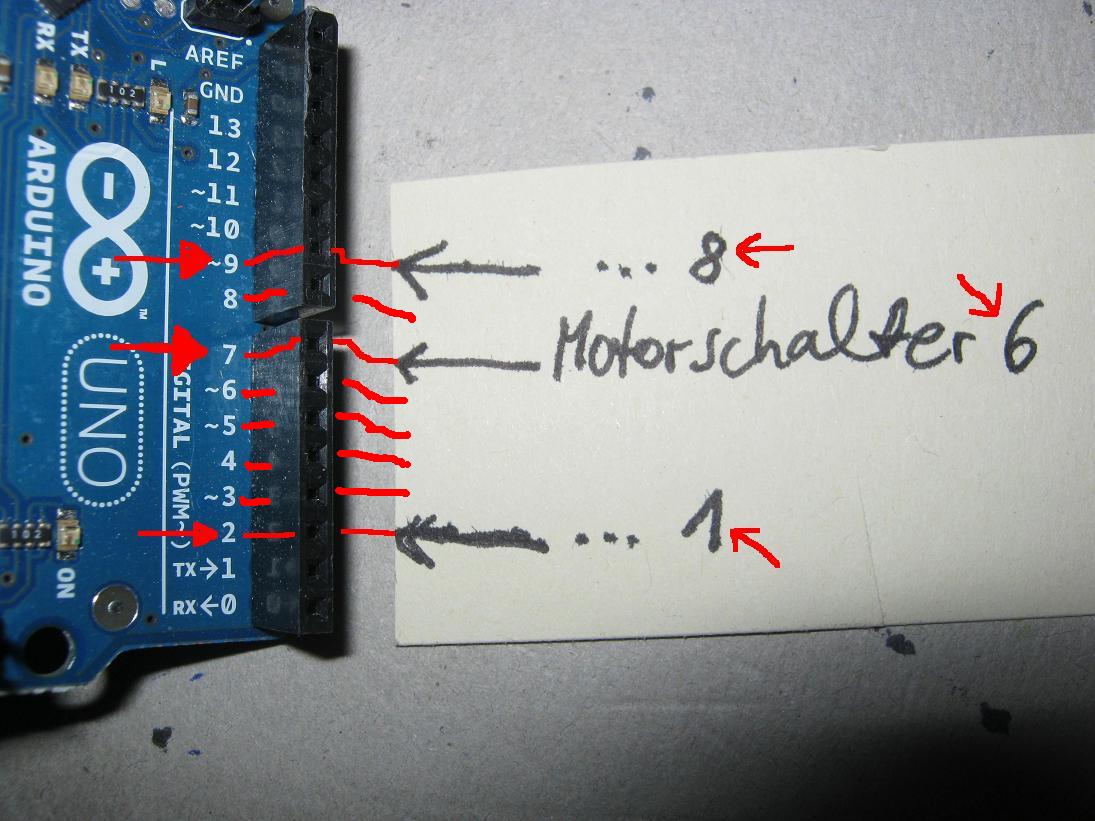

Ich ordne Die Buchsen und die Motorschalter auf folgende Weise zu:

Motorschalter1 ein = Arduino-Buchse 2

Motorschalter2 ein = Arduino-Buchse 3

Motorschalter3 ein = Arduino-Buchse 4

Motorschalter4 ein = Arduino-Buchse 5

Motorschalter5 ein = Arduino-Buchse 6

Motorschalter6 ein = Arduino-Buchse 7

Motorschalter7 ein = Arduino-Buchse 8

Motorschalter8 ein = Arduino-Buchse 9







Was erfährt der Arduino an seinen Eingängen?

Der Arduino hat Ausgangsschalter, mit denen er die Motore schaltet (über Schaltverstärker), siehe oben.

Der Arduino hat auch Eingangstore, welche Zeichen aus der Umwelt aufnehmen.
In unserem Fall ist das die jeweilige Lage im Raum von Wagen, Bordwand, Kippaufbau, Schieber.

Es werden jeweils die beiden Endlagen erfaßt, indem dort jeweils ein Meldeschalter angebracht ist.

Diese Meldeschalter heißen bei uns "Abfrager1" bis "Abfrager8".

Sie befinden sich teils am Wagen, teils an der Straße in der umgebung des Wagens
Sie messen folgende räumlichen Punkte:

Abfrager1        hintere Endstellung Stellung des Wagens
Abfrager2        vordere Endstellung des Wagen

Abfrager3        Stellung bei geschlossener Bordwand
Abfrager4        Stellung bei vollständig geöffneter Bordwand

Abfrager5        Stellung des Kippaufbaus bei ungekippt.
Abfrager6        Endstellung des Kippaufbaus beim Kippen

Abfrager7        hintere Endstellung des Schiebers
Abfrager8        vordere Endstellung des Schiebers



Abfrager 9        ist ein vom Benutzer oder von einer anderen Steuerung zu betätigender Schalter.



Diese 9 Abfrager nehmen Dinge aus der Umwelt auf, geben diese als elektrische Zeichen in den Arduino ein, dieser verrechnet die und schaltet die Motore entsprechend.

An welche Buchsen des Arduino werden diese neun Abfrageschalter angeschlossen?
Das zeige ich im nächsten Kasten.




Ein Nebenhinweis.

Die Anlage wird so aufgebaut, daß der Schalter, wenn sein Schalthebel durch den herannahenden Wagen bewegt wrid, auf "leitend" geht und dadurch der zugehörige Eingang des Arduino auf "LOW" geht. Denn der Schalter geht an einer Seite auf Masse, auf der anderen Seite an den Eingang des Arduino.
