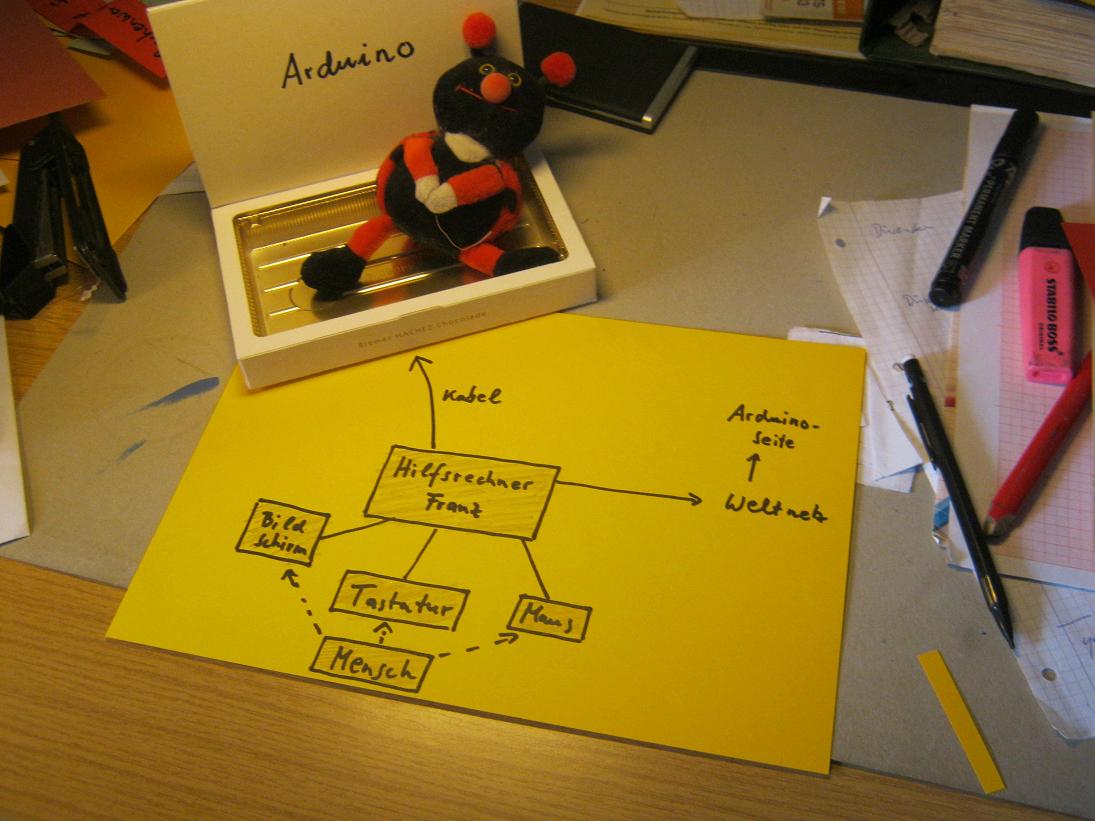

Das Zusammenspiel der einzelnen Teile.
|
Laufendes-2013-186 Arduino: Schalter steuern Motore. |
| Vorrede. Der Arduino ist eine elektronische Kleinsteuerung, die für viele Steuerungszwecke geeignet ist. Sie kostet etwa 25,- Euro und ihre Anwendung kann von jedermann erlernt werden. Bei uns gibt es einen Anwendungsfall, bei dem viele kleine Motore nacheinander einen Wagen ein Stück weit ziehen, den Deckel abnehmen, den Wagen kippen, den Wagen ein kleines Stück vorfahren, den Wagen eine längere Strecke zurückfahren und so weiter. Während dieser Tätigkeiten ändert sich die Lage von Wagen und Kippaufbau im Raum, und an einigen Stellen dieser Bewegungen betätigen Wagen oder Kippaufbau elektrische Schalter, die somit die räumliche Lage des jeweiligen Dinges zum Zeitpunkt "jetzt" feststellen und als elektrisches Zeichen an den Arduino melden. Der Arduino stellt die Lage der Dinge im Raum mit Hilfe dieser Abfrageschalter fest, lädt sie in sein Rechenwerk ein und betätigt mit seinen Ausgangsschaltern (Motorschaltern) über einen zwichengeschalteten Schaltverstärker die Elektroversorgung der Motore. Der betreffende Motor läuft dann solange, bis durch die dadurch erzeugte Lageveränderung des Wagens oder des Kippaufbaus der nächste Abfrageschalter betätigt wird. Die notwendigen Bauteile dazu sind: ---Abfrageschalter im Umfeld des Wagens, ---der Arduino, ---Motore, ---Schaltverstärker für die kleinen Ausgangsschalter, welche im Arduino eingebaut sind, ---und eine Elektrizitätsversorgung. Die genaue Form, in der ich dem Arduino den Auftrag zu seiner Arbeit gebe, steht hier auf dieser Seite. Es ist alles sehr einfach und unmittelbar einsichtig. Der Arduino ist sehr leicht zu bedienen, seine "Spache" ist sehr einfach zu lernen, wenn man von vornherein mit der Einstellung herangeht: Es ist sehr einfach und ich kann das. |
| Das Zusammenspiel der einzelnen Teile.
|
| Der Grundrahmen des Arbeitsauftrags an den Arduino.
|
|
void setup(){
}void loop(){ } |

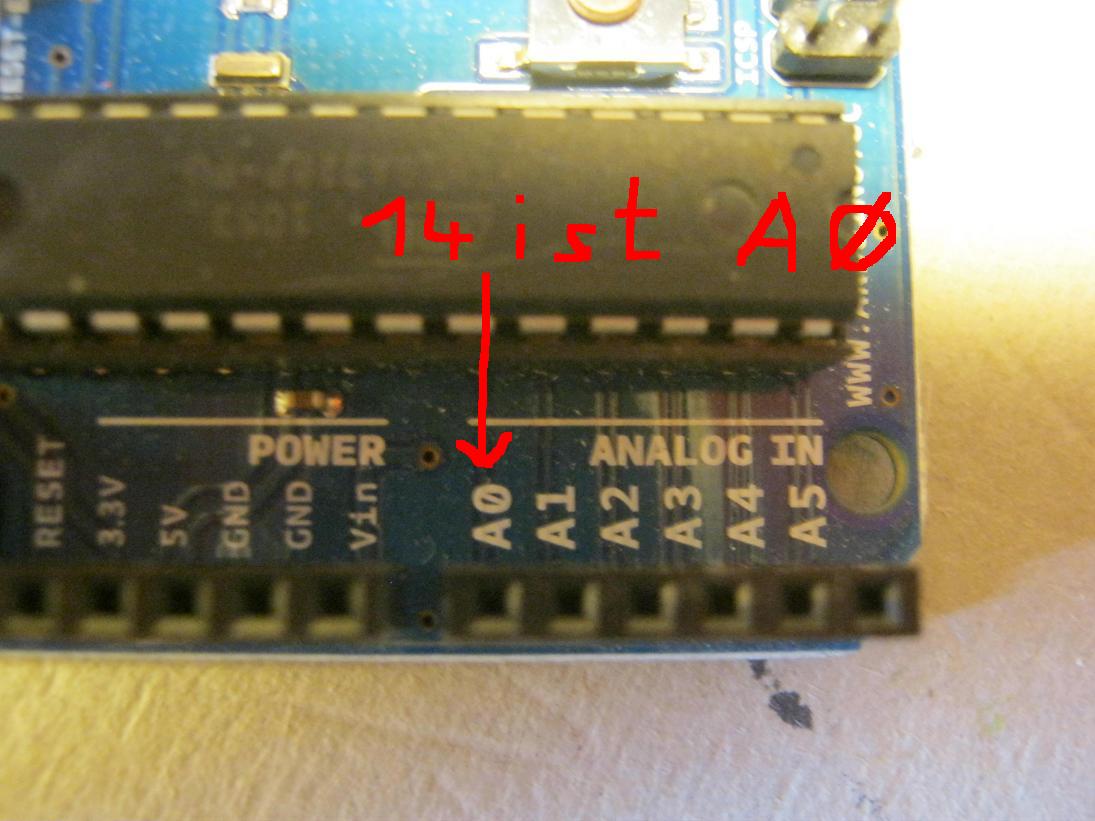

| Die erste Zeile im ersten Teil des Arbeitsauftrags an den Arduino.
|
|
int
Abfrager1
=
14
;
|
| Die erste Zeile im mittleren Teil des Arbeitsauftrags an den Arduino.
|
|
pinMode(
Abfrager1
, INPUT);
|

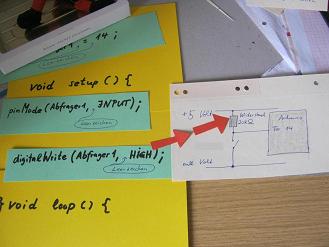

| Eine Klarstellung bei den Eingangstoren.
|
|

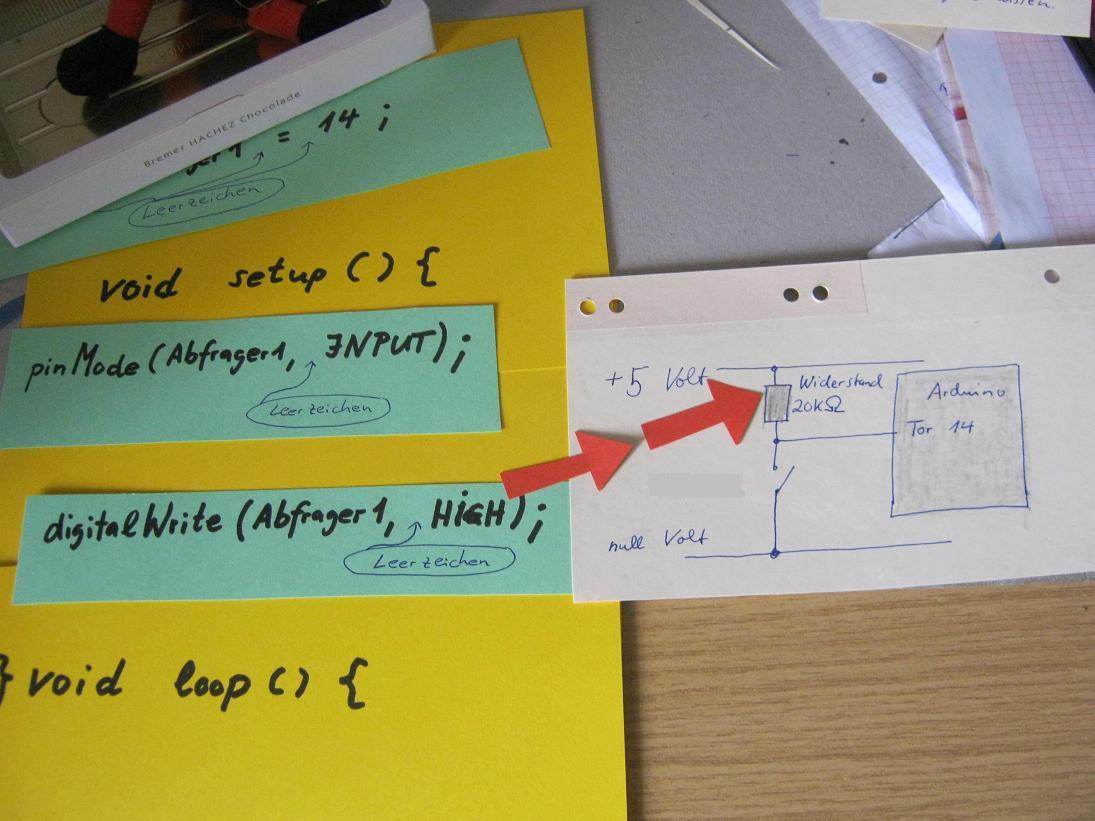

Der Ortslagemeßschalter liegt auf einer Seite auf null Volt und mit der anderen Seite geht er über
einen 20 Kiloohm messenden elektrischen Widerstand an plus 5 Volt.
Der Verbindungspunkt wird mit Tor 14 des Arduino verbunden. Dieser Punkt hat bei leitendem Schalter null Volt und bei nicht leitendem Schalter hat er plus 5 Volt. Wenn man so einen Widerstand nicht hat, dann liegen bei leitendem Schalter ebenfalls null Volt am Tor 14 an. Aber wenn der Schalter nicht leitend ist, was ist dann? Man weiß es nicht. Es kann so, daß ganz geringe Ströme über eine Antennenwirkung an das Tor kommen. Es kann auch sein, daß vom Arduino selbst ganz geringe Ströme, je nachdem, was der Arduino gerade arbeitet, auf das Tor hinkommen und als Störung in den Arduino hineinwandern. Der Widerstand von 20 Kiloohm bewirkt nun, daß diese Störungen nicht zum Tragen kommen. Er überspielt die Wirkung der Störungen und er sorgt er für Eindeutigkeit bei den Spannungsverhältnissen. Man kann so einen Widerstand kaufen und in die Gesamtsteuerung einbauen. Der Arduino hat aber selbst solche Widerstände verborgen in seinem Vorrat und mit der untenstehenden und auch in den Bildern gezeigten Auftragszeile bewirkt man, daß der Arduino diesen Widerstand aus seinem Vorratsraum herausholt und in der im Bild gezeigten Weise elektrisch anschließt. Sehen kann man das nicht, weil sich diese Widerstände innerhalb des Arduinogehäuses befinden. Viel merken muß man sich auch nicht, man verwendet einfach den gezeigten Satz und dann macht der Arduino das. Dieser Widerstand ist ein sehr wirksamer Schutz gegen Störungen durch unerkannte Spannungen. digitalWrite( Abfrager1 , HIGH); Übrigens hat dieser Satz diese Bedeutung nur dann, wenn der Arduino weiß, daß es sich um ein Eingangstor handelt. Daß das der Fall ist, weiß der Arduino aufgrund der Zeile, die vorher schon gebracht wurde. Wenn der Arduino weiß, daß es ein Ausgangstor ist, mit dem er spricht, dann hat der Satz eine ganz andere Bedeutung. Für die Bedeutung eines Satzes sind also auch solche Dinge wichtig, die im Satz selbst nicht enthalten sind, die aber vorher schon angesprochen wurden. |
| Der Warteauftrag.
|
|
Manchmal soll der Arduino nichts anderes tun als etwas zu warten,
beispielsweise soll er eine Pause machen, bis der Wagen nach dem Abschalten
vollkommen zur Ruhe gekommen ist und nicht mehr wackelt.
Dann gibt man den Auftrag: "Warte 2650 Millisekunden lang". Die genau Form steht unten und auch oben im Bild. delay( 2650 ); |
| Ein neuer Satz in Teil 1 des Auftraggesprächs.
|
|
int
Motorschalter1
=
2
;
|
| Ein neuer Satz in Teil 2 des Auftraggesprächs.
|
|
Motorschalter1 wird als zweistufiges Ausgangstor bestimmt.

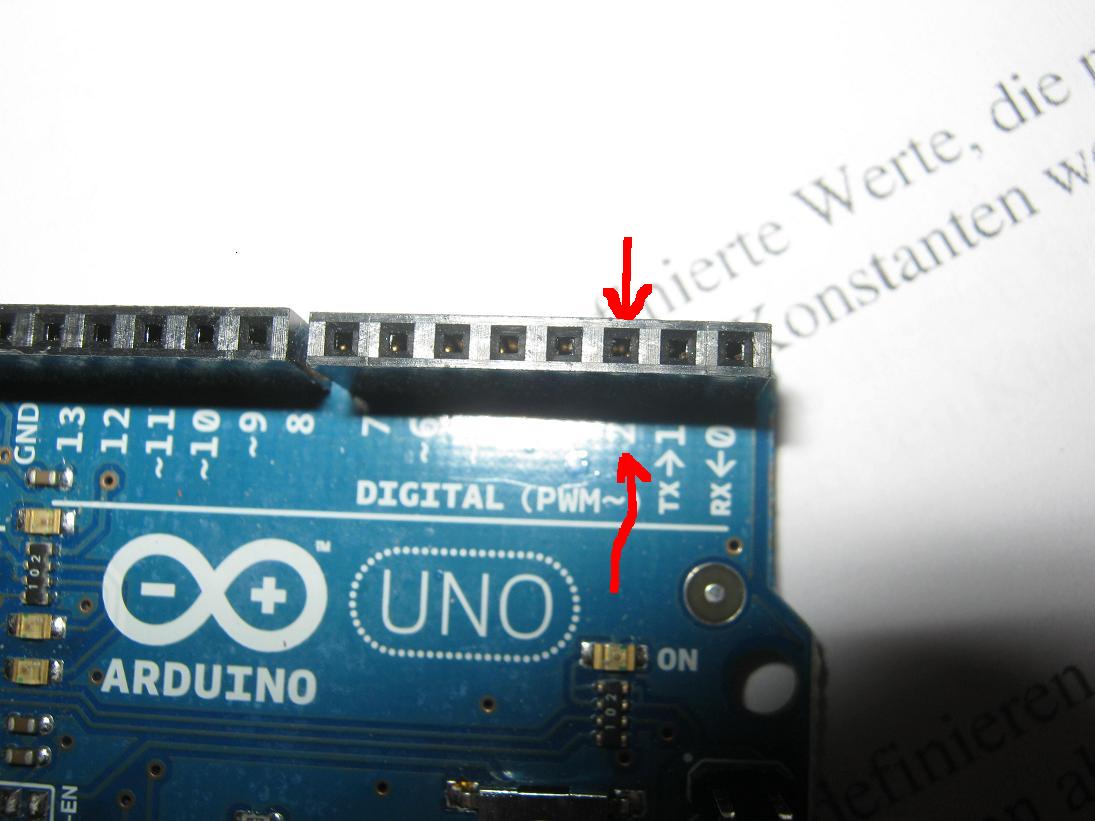

Zugeordnet ist die Buchse 2 des Arduino. pinMode( Motorschalter1 , OUTPUT); |
