Kupplungsdurchsicht an der Herkules 125 BW.




Vorrede.

Wenn das Motorrad jahrelang nur herumsteht, dann verkleben die Kupplungslamellen.
Man muß die Kupplung ausbauen, zerlegen und die Lamellen herausnehmen und mit Öl abwischen, leicht eingeölt wieder zusammenbauen.
Wie wir es gemacht haben, zeigen die untenstehenden Bilder.


Zusätzliche Hinweise:
http://www.feinstrahlen.de/mtm/
Die Gesellschaft Motorradteile Moelln bietet viele Bilder und Hinweise zur Herkules 125 BW.

http://www.feinstrahlen.de/mtm/index.php?seite=105&lang=de
Bilder von Motorradteile Moelln, unter anderem zeigen sie einen zerlegten Motor.

http://www.feinstrahlen.de/mtm/download/hercules.pdf
Ersatzteilliste von Motorradteile Moelln, unter anderem mit Einzelteilzeichnungen und Baugruppenzeichnungen. Die Liste hat 40 Seiten, sie braucht also eine etwas längere Übertragungszeit.



Kupplungsdurchsicht an der Herkules 125 BW.

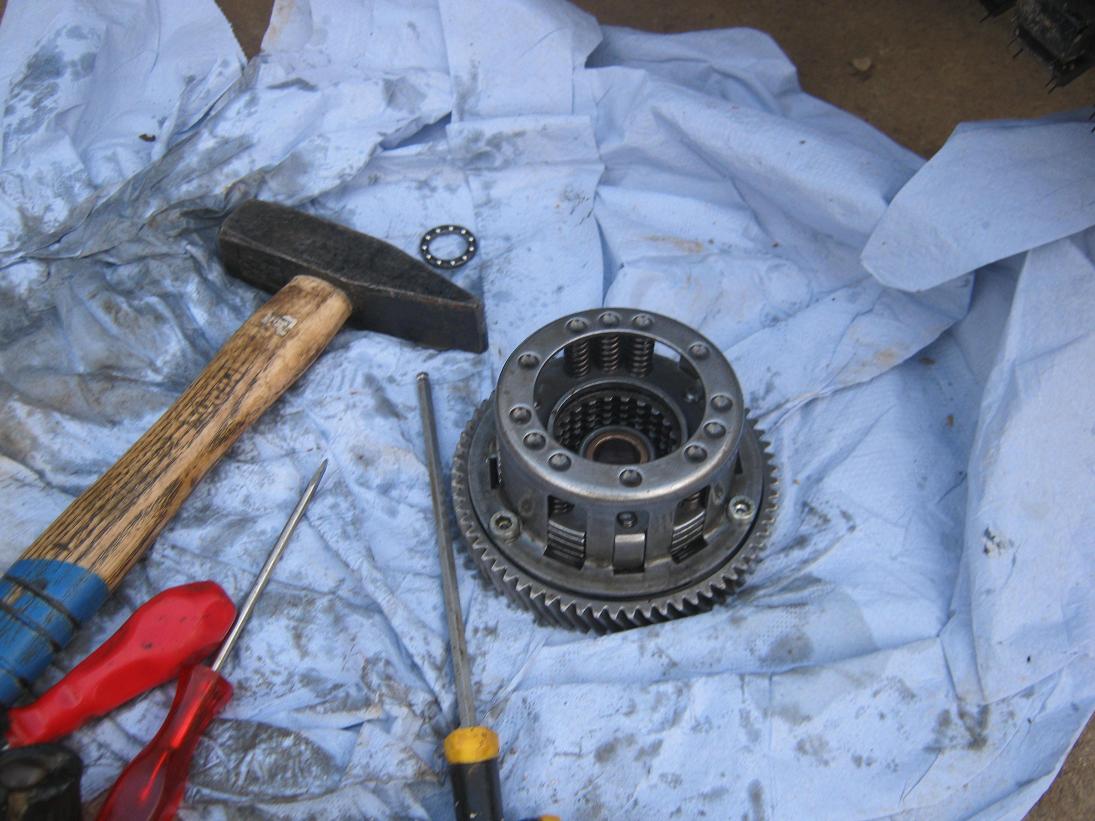

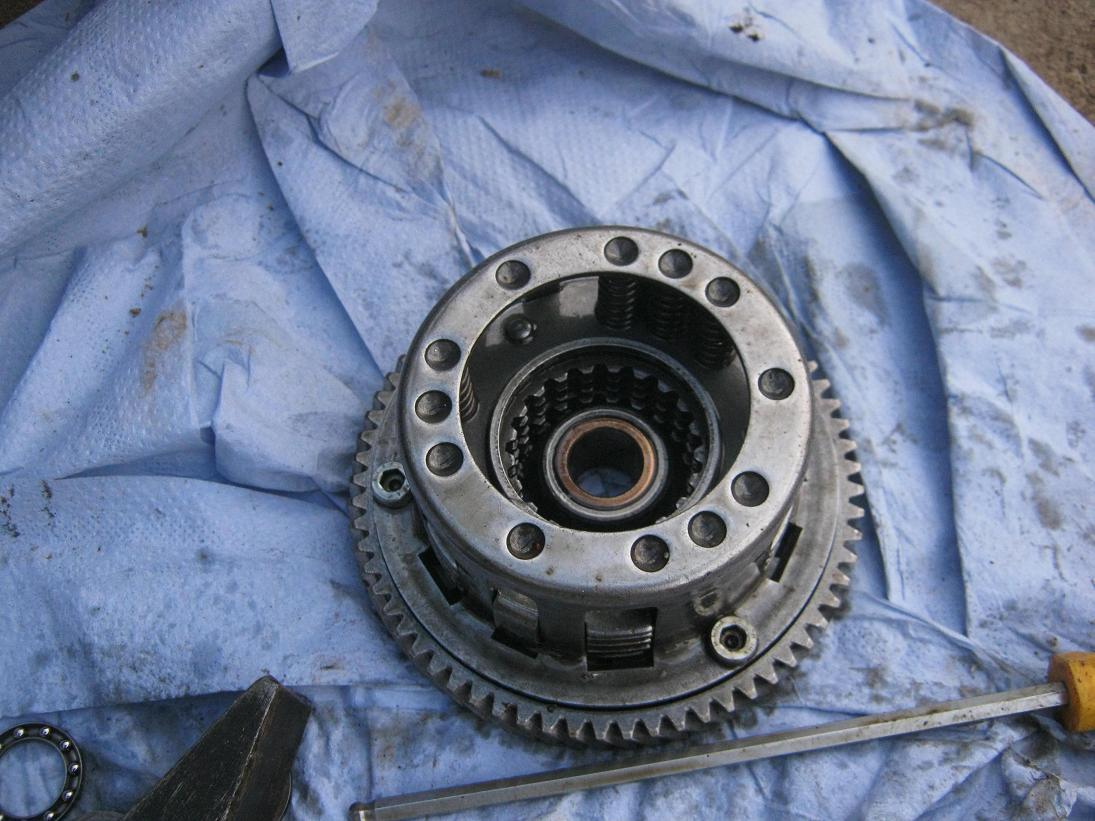

Die Bilder links und Mitte zeigen die bereits ausgebaute Kupplung,

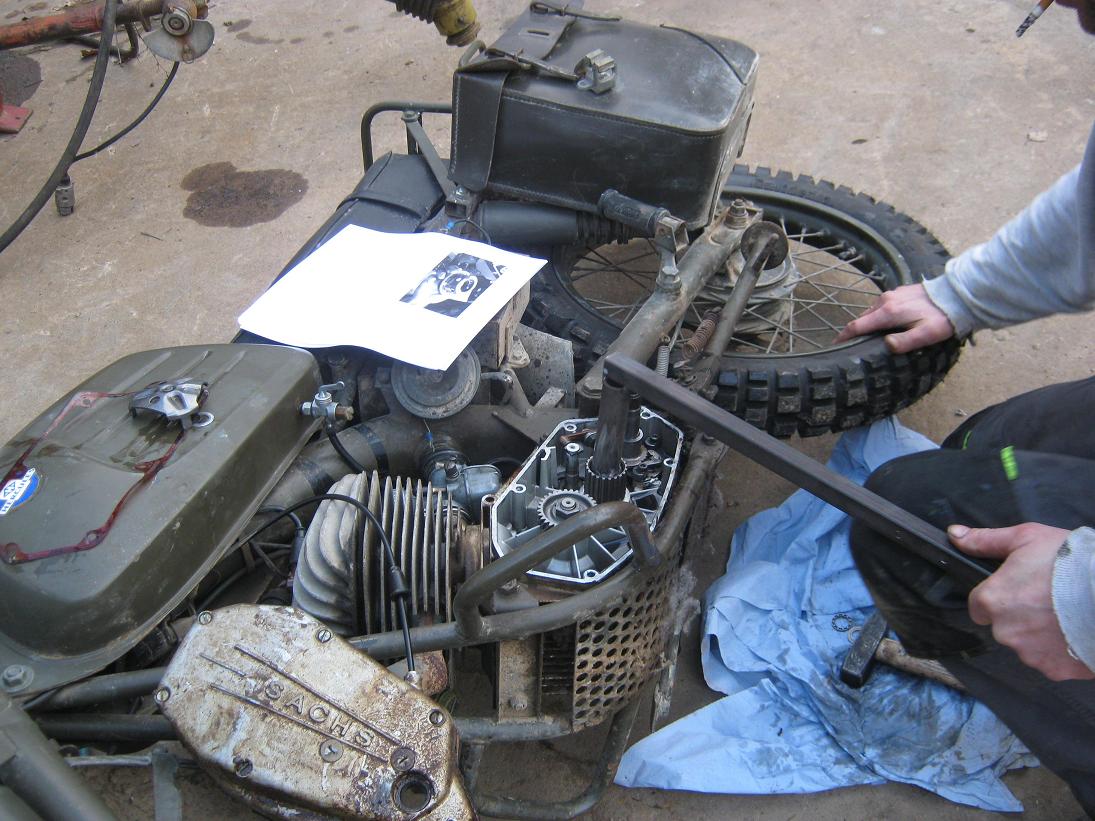

das Bild rechts zeigt das Losschrauben des Getriebeeingangszahnrades.

Dieses ist so hoch (bitte das Bild zwecks Vergrößerung anklicken), damit es die Zacken der kraftabgebenden Lamellen in seine Nuten aufnehmen kann und somit die Kraft aus der Kupplung auf die Getriebeeingangswelle übertragen kann.

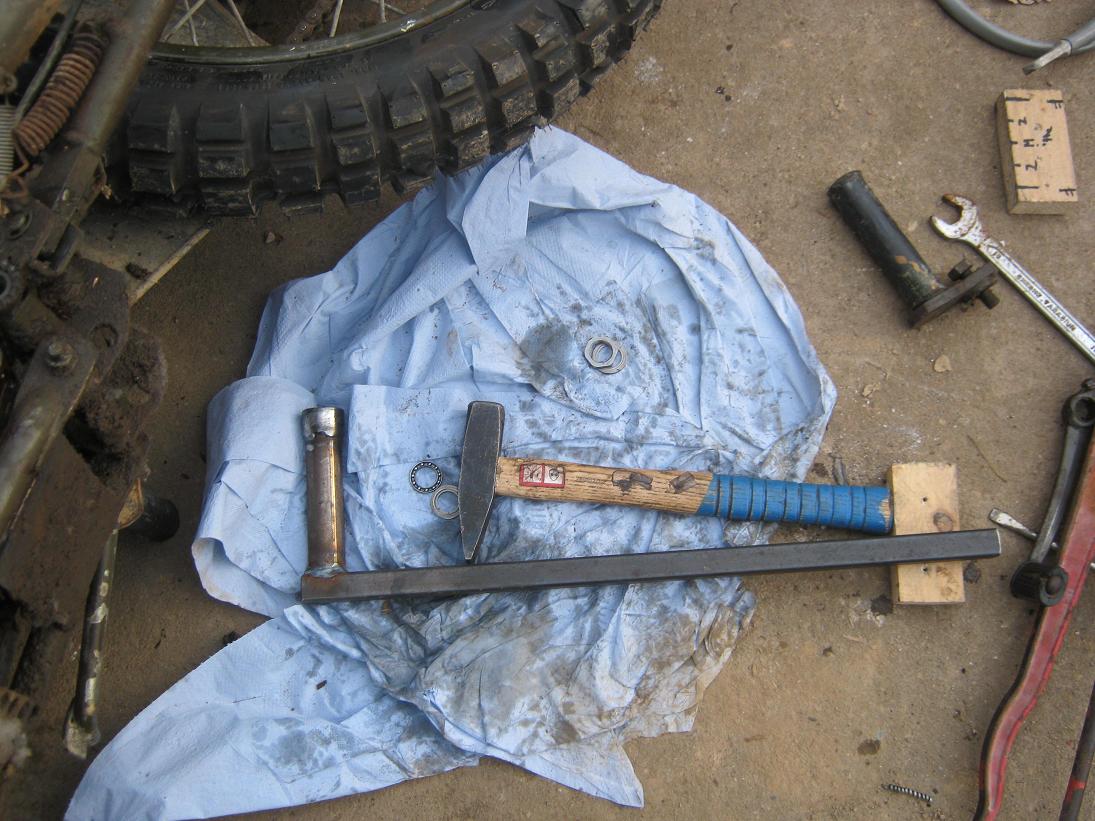

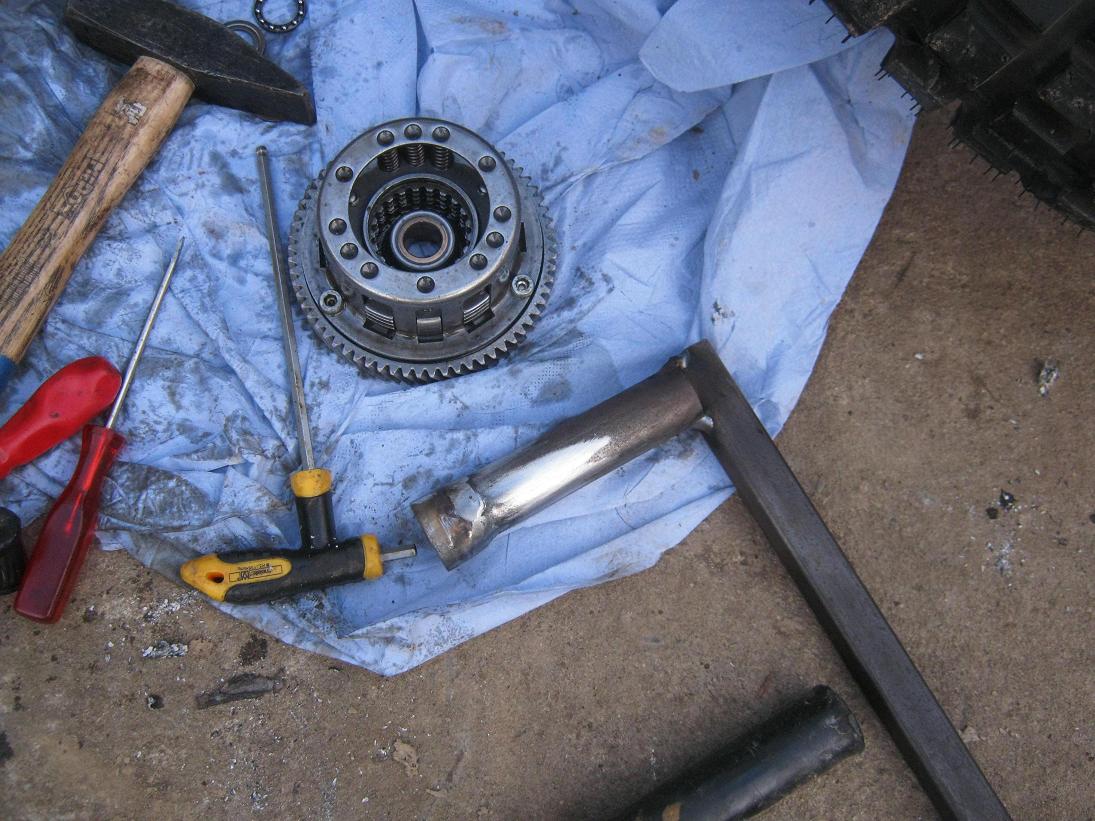

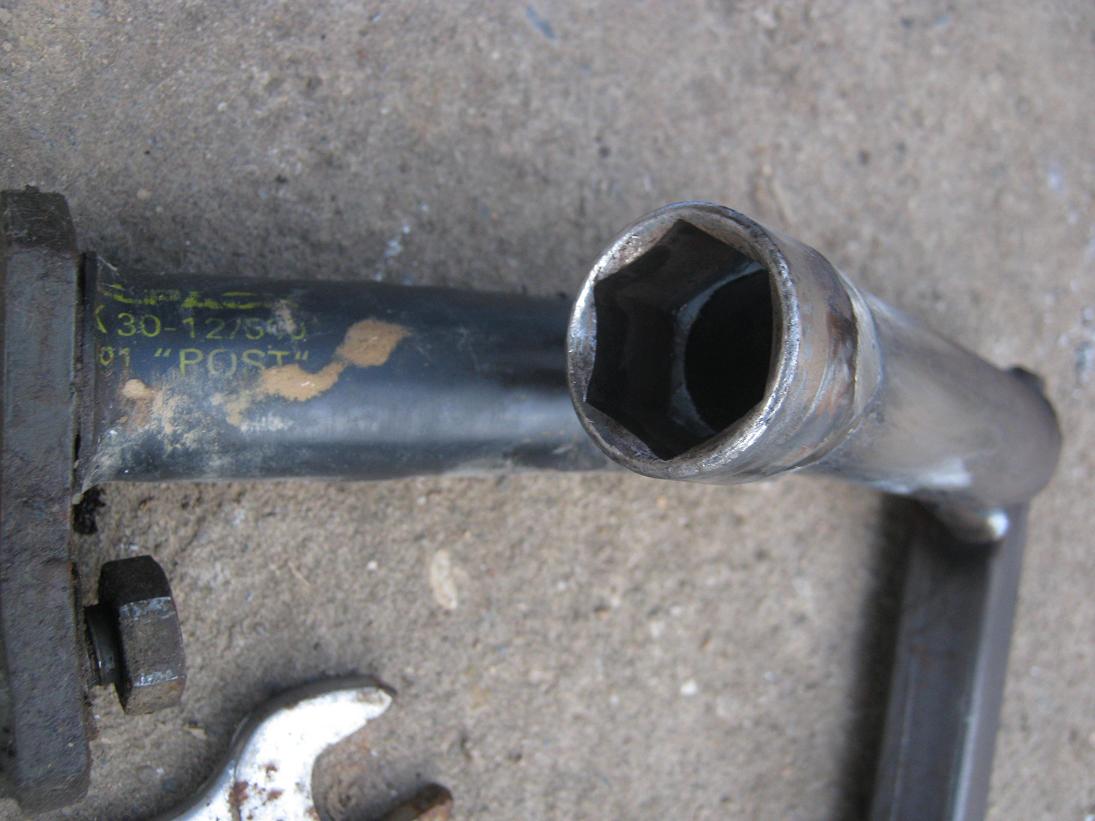

Die Bilder links, Mitte und rechts zeigen den selbstgebauten 24mm-Schlüssel. Mit diesem Schlüssel wird das Getreibeeingangszahnrad ausgebaut. Man kann auch eine tiefe 24-mm Nuß nehmen.

Dieses Zahnrad wird dann auf der Werkbank in die Kupplung beim Wiederzusammenbau eingelegt, damit die Zacken der kraftaufnehmenden Lamellen genau gleichmäßig übereinander liegen. Siehe dazu auch den nächsten Bildkasten, das rechte Bild.

Dann wird die Kupplung fertig zusammengebaut und das Zahnrad wird entnommen und wieder in das Motorrad eingebaut.
Dann kann man die Kupplung auf das eingebaute Getriebeeingagszahnrad aufschieben, das paßt jetzt, denn es war ja schon auf der Werkbank zusammengebaut.

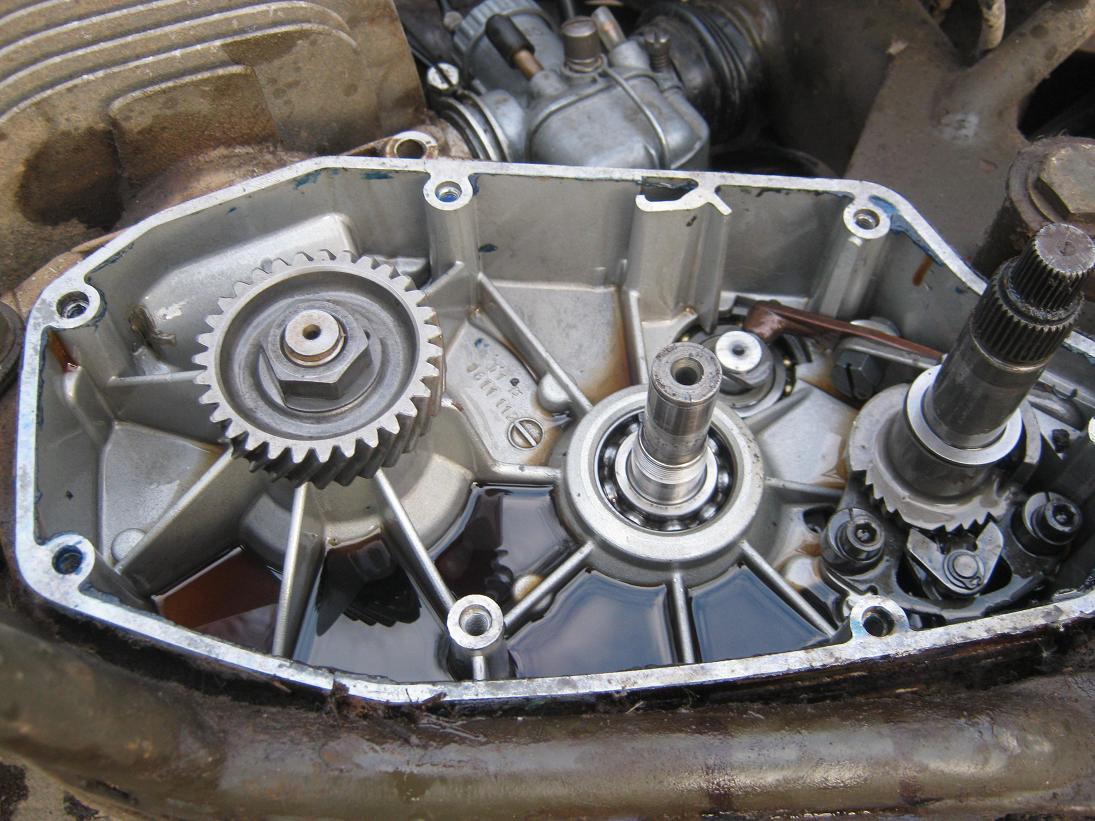

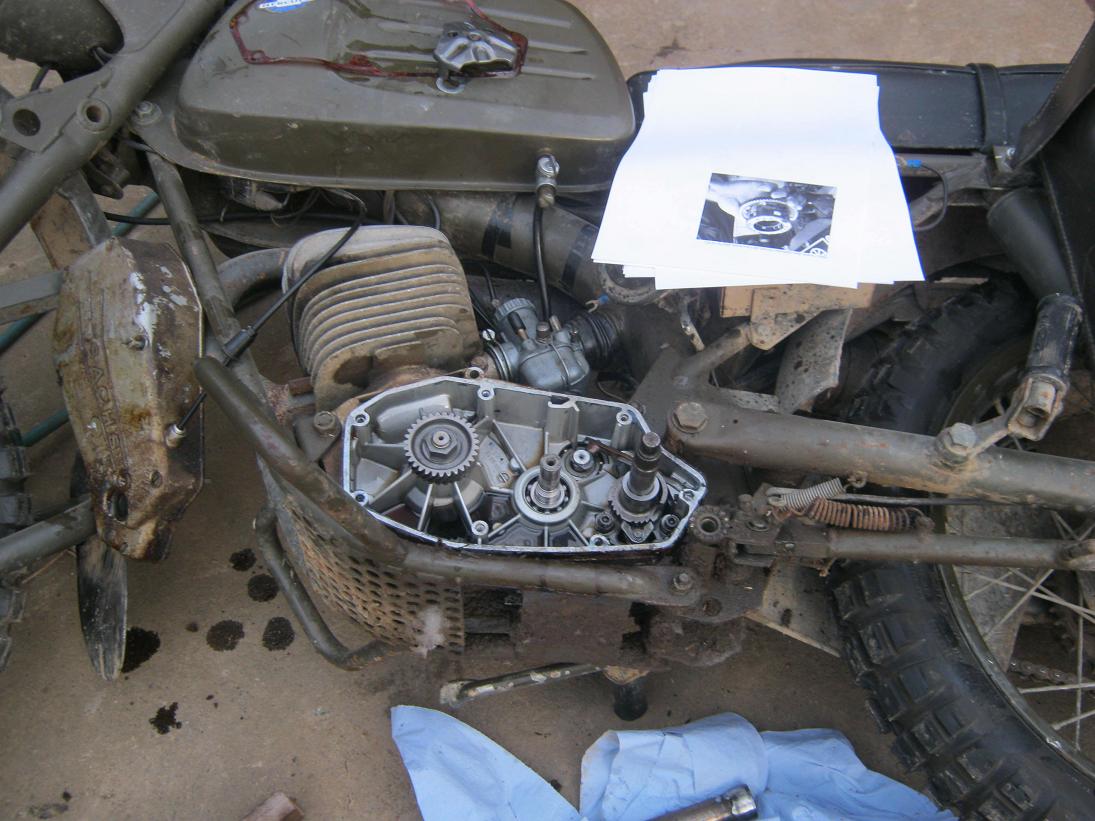

Das linke Bild zeigt den teilzerlegten Motor. Links das Kraftabgabezahnrad der Kurbelwelle, mittig die Getriebeeingangswelle, rechts die Getriebeausgangswelle.

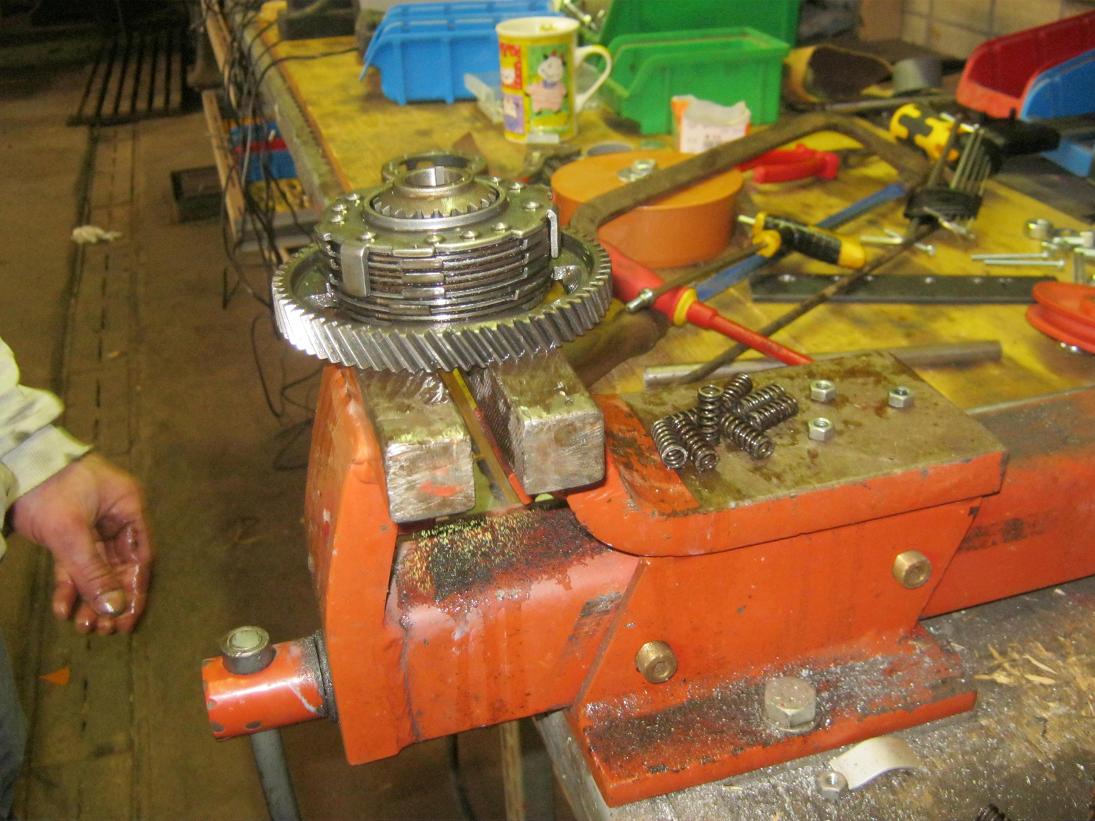

Das rechte Bild, die teilzusammengebaute Kupplung auf der Werkbank. Man erkennt mittig in der Kupplung das Getriebeeingangszahnrad, welches vorrübergehend als Lehre für die richtige Stellung der Lamellenzacken hier eingelegt ist.
