Sehnen für den Scheibenwischermotor.





Vorwort.

In den Muskeln wird die Kraft erzeugt. Durch die Muskelverkürzung wird die Kraft-Weg-Zeit-Bewegung erzeugt, welche die Grundlage für unsere Körpertätigkeiten ist. Meistens sind aber die Stelle der Krafterzeugung und die Stelle der Kraftnutzung ein Stück voneinander entfernt.

Die Aufgabe, das zu überbrücken, übernehmen im menschlichen Körper die Sehnen. Diese sind an einer Seite mit dem Muskel verbunden, an der anderen Seite mit dem Knochen verbunden.

Hier auf diesen Seiten zeige ich, wie wir uns mit Hilfe von Scheibenwischermotoren kleine Helferlein bauen, die in ihrer Kraftausübung dem Menschen viel Arbeit abnehmen können und viel Zeit und Anspannung ersparen können. Die Vorteile sind die Einfachheit und der niedrige Preis sowie die Möglichkeit zum Selbermachen. Dadurch können sehr viele Menschen auf der Welt für sich solche Helferlein haben und dadurch in die Klasse der Besitzer und Hersteller aufsteigen, weg vom reinen Verbraucher, der nichts besitzt, nichts für sich selber herstellt, immer nur auf Anweisung anderer und für den Gewinn anderer arbeitet und für sich selbst mit billigem Tinnef (=Geld, elektronische Unterhaltung, von noch ärmeren Menschen zusammengenähte Kleidung usw.) zufrieden sein muß.




Hinweis auf vorausgegangene Stücke.

In Stück 126 hatte ich gezeigt, daß ein Scheibenwischermotor von der Arbeitsleistung er ungefähr so viel leistet wie ein Mensch. Nicht als Spitzenleistung gesehen, sondern über den Tag gesehen.
http://www.probonocontramalum.de/Laufendes-2013-126.html

Mit der Herstellung der stangenartigen Bestandteile des Helferleins wie auch ihrer Verbindungsteile befasse ich mich in diesem Stück: http://www.probonocontramalum.de/Laufendes-2013-128.html




Bilder zu den Sehnen des Scheibenwischermotors.

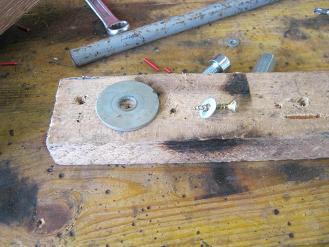

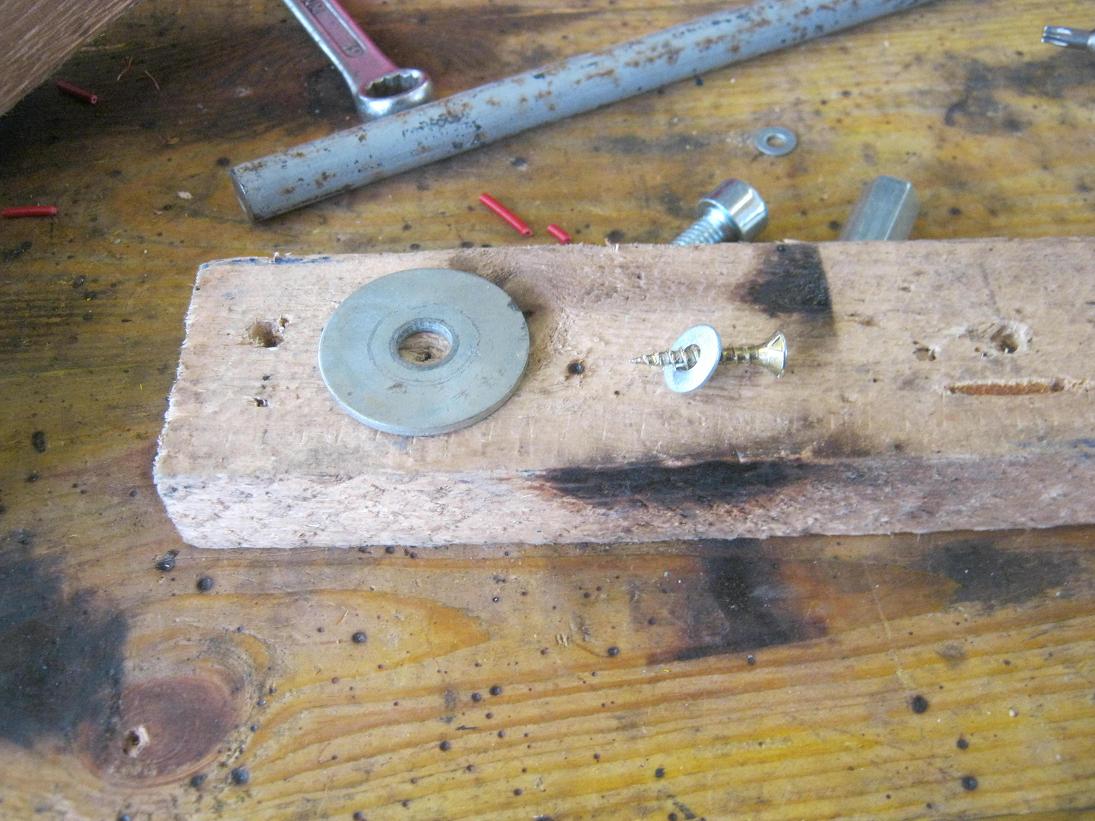

Bild 1: Eine große Unterlegscheibe wird mit Hilfe einer kleinen Unterlegscheibe und mittels einer Holzschraube 4x25, Kopfart und Kopfgröße Torx20, an einem Stück einer Dachlatte befestigt (in dem Bild ist ein altes Schraubloch zu sehen, es ist besser, wenn man an eienr frischen Stelle der Holzlatte schraubt).

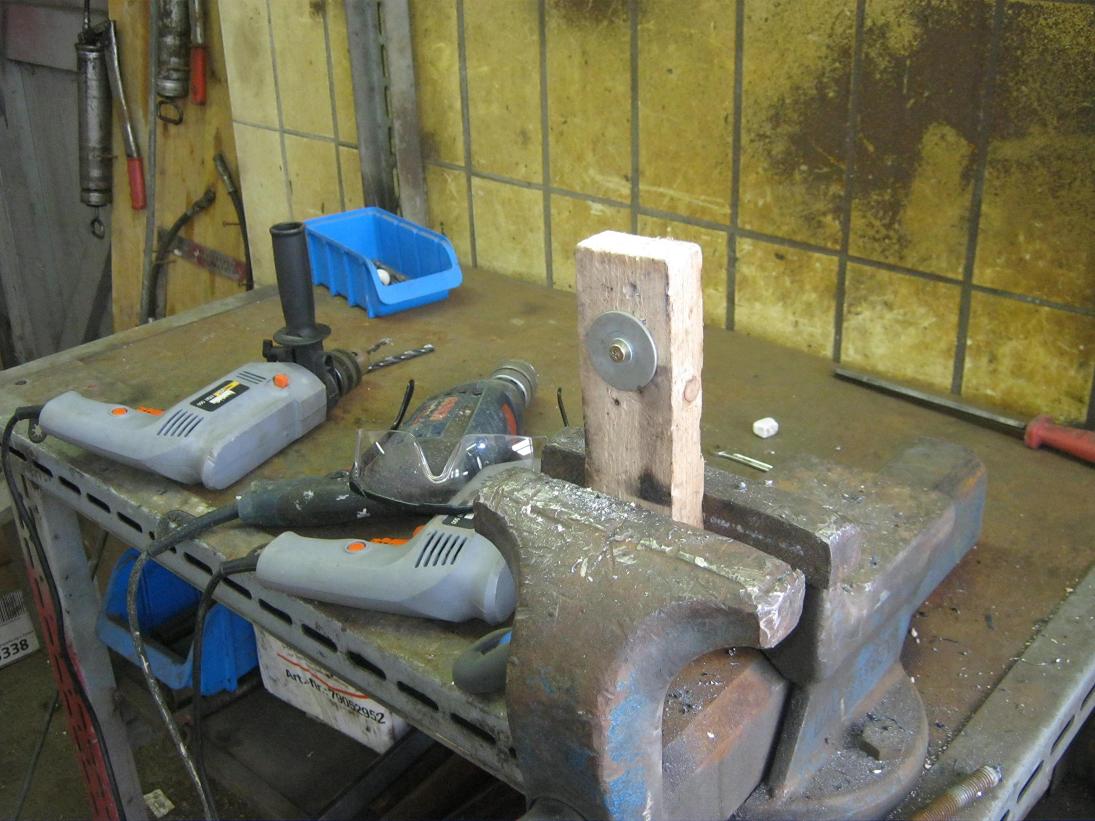

Bild 2: Die Dachlatte wird eingespannt und mit den im Bild sichtbaren Bohrmaschinen gebohrt Erst 4 mm Durchmesser, dann 6mm Durchmesser.

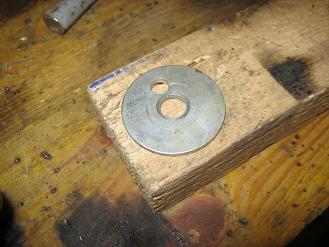

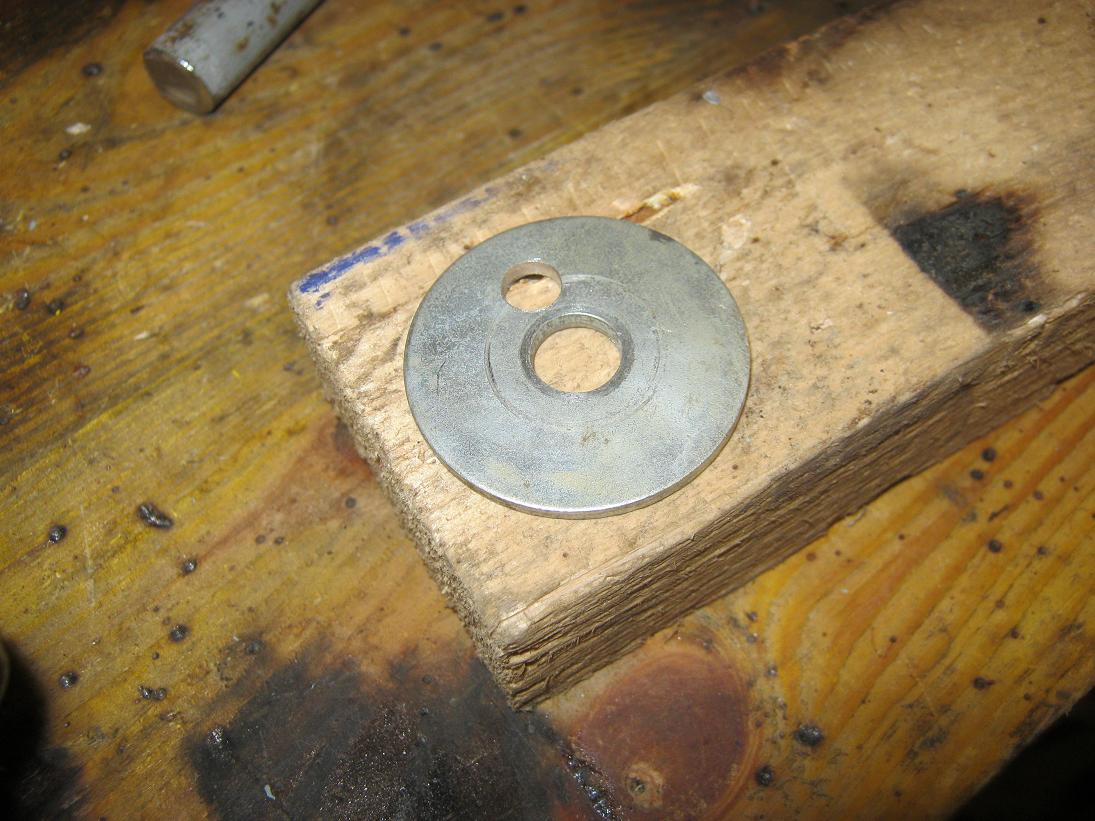

Bild 3: Die fertig gebohrte Unterlegscheibe, eine M8 mal 30 Karrosseriescheibe mit zusätzlicher außermittiger 6-mm-Bohrung.

Die bis in Einzelheiten gehenden praktischen Hinweise für den Bau unserer Helferlein sind sehr wichtig. Dadurch räume ich eine große Anzahl an Fehlerquellen und Stolperschritten von vornherein aus. Und es kostet nur ein paar elektronische Bilder und ein paar Textzeilen.
--- Man kann die Bilder zwecks Vergrößerung anklicken.

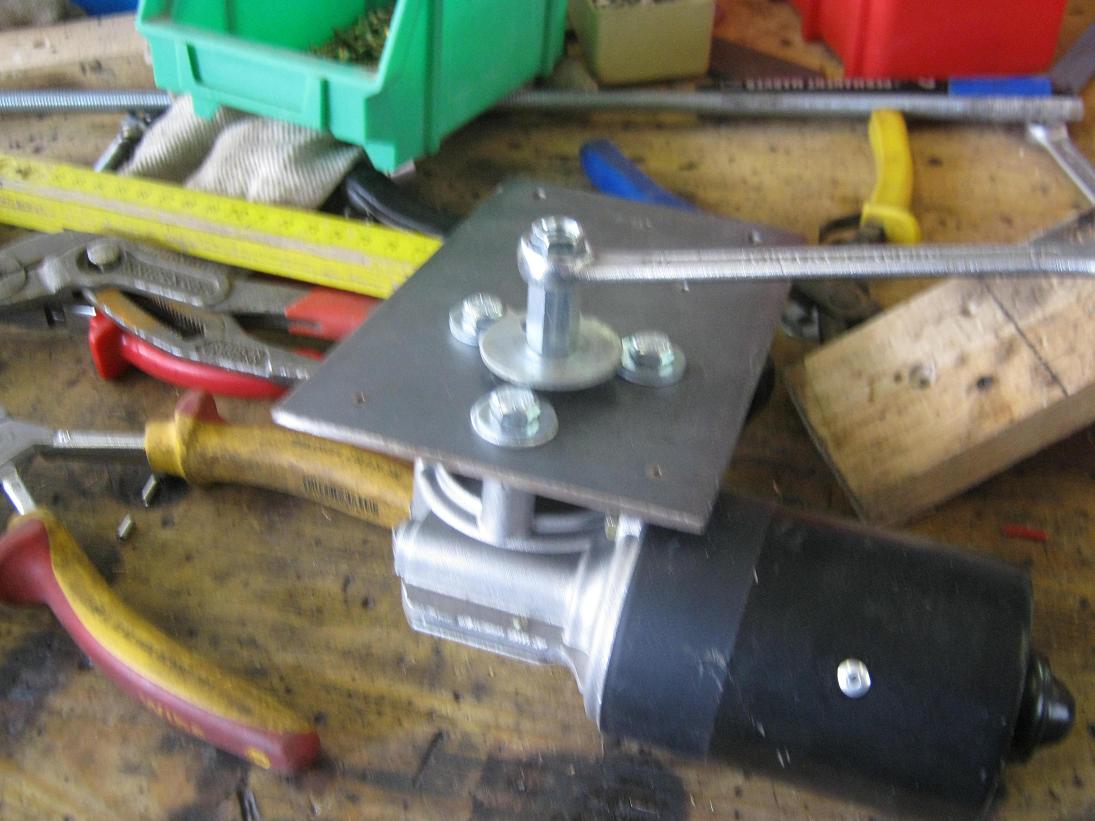

Bild 4 und 5: Der Scheibenwischermotor sitzt auf einer Grundplatte. Diese ist abgeschnitten auf die jeweilige benötigte Länge von einem 100mm breiten und 3 mm dicken Flacheisen, sogenanntem "Bandeisen 100 mal 3".
Hier auf dem Bild ist die Länge etwa 160mm, meistens schneide ich die Grundplatten auf das Maß 100 x100 x3.

Auf die Gewindewelle, das ist das Kraftabgabestück des Scheibenwischermotors, ist eine Karrosseriescheibe M8 mal 30 aufgelegt und dann wird eine Langmutter M8 x 30 lang aufgeschraubt (Schlüsselweite SW=11) Bezugsquelle für Langmuttern und Karrosseriescheiben: Bei Kleinmengen:Baumarkt, bei gewerblichem Verbrauch:Fach-Schraubenhandel.

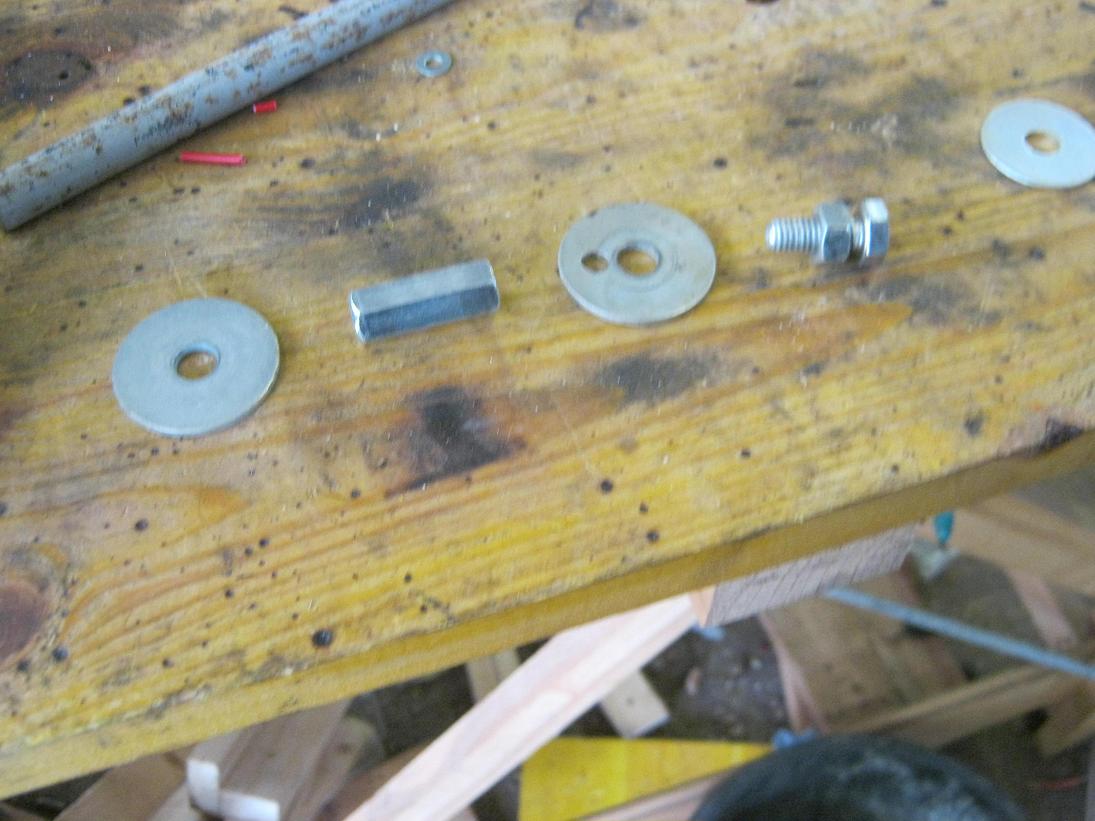

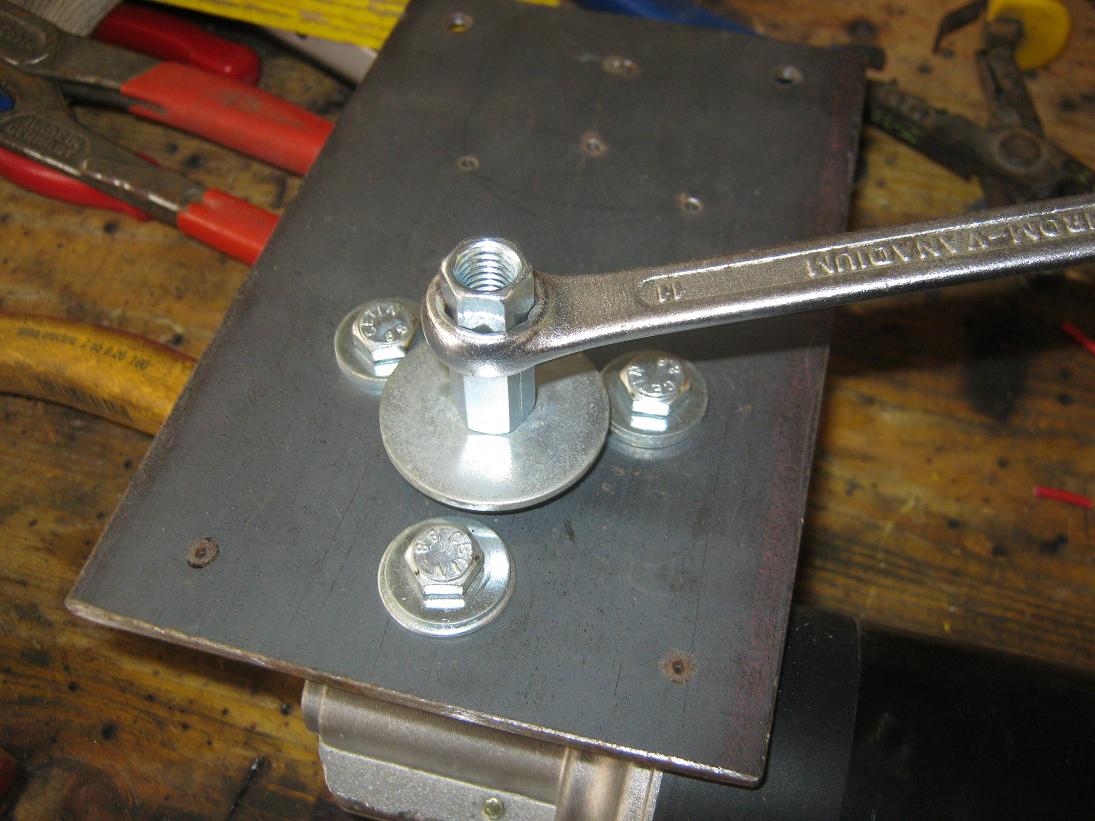

Bild 6:
Vier Einzelteile.

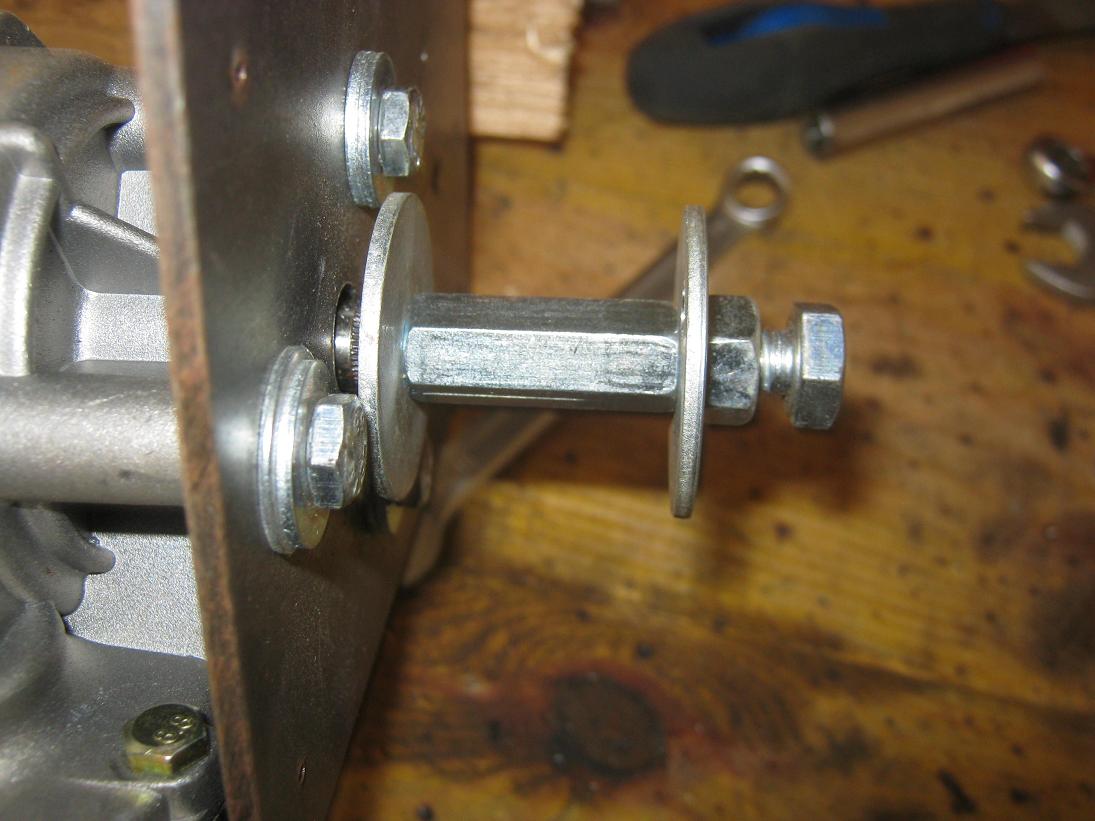

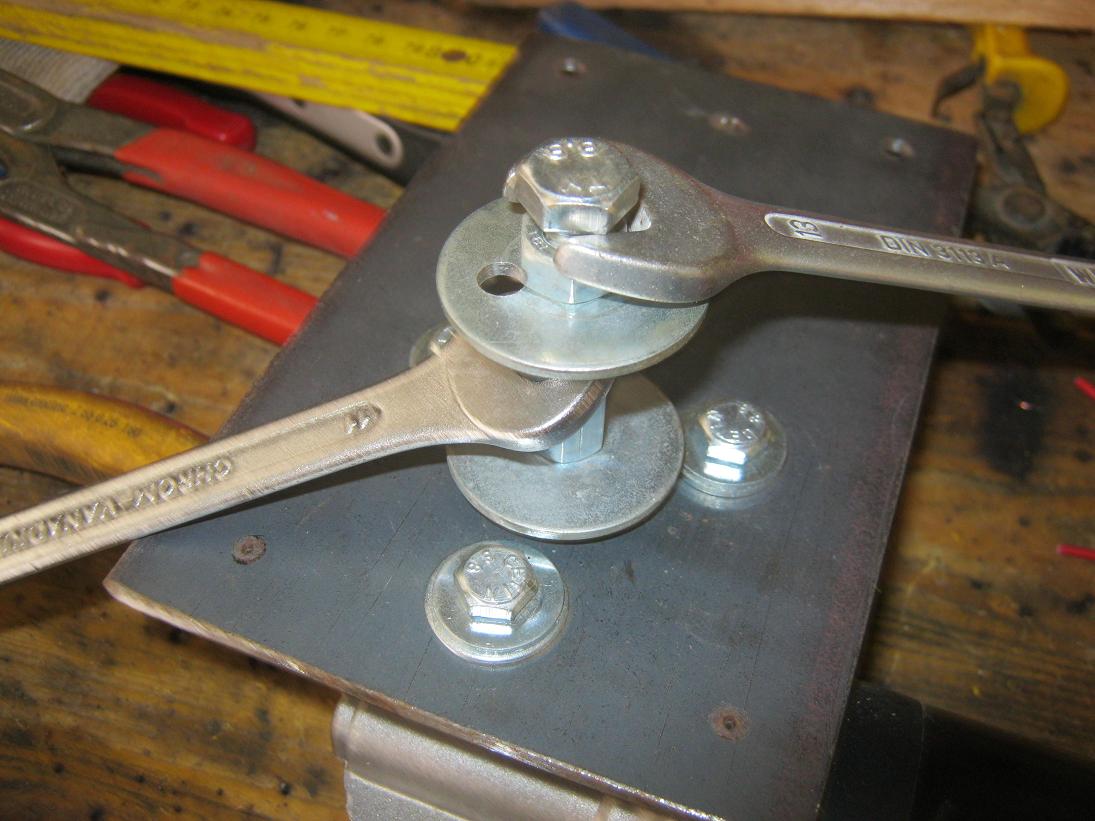

Bild 7: Verschraubung der Einzelteile, links Schlüsselweite 11 an der Langmutter, rechts Schlüsselweite 13 an der Normalmutter.

Bild 8: Die fertige Aufwickelrolle, hergestellt aus billigen Einzelteilen.

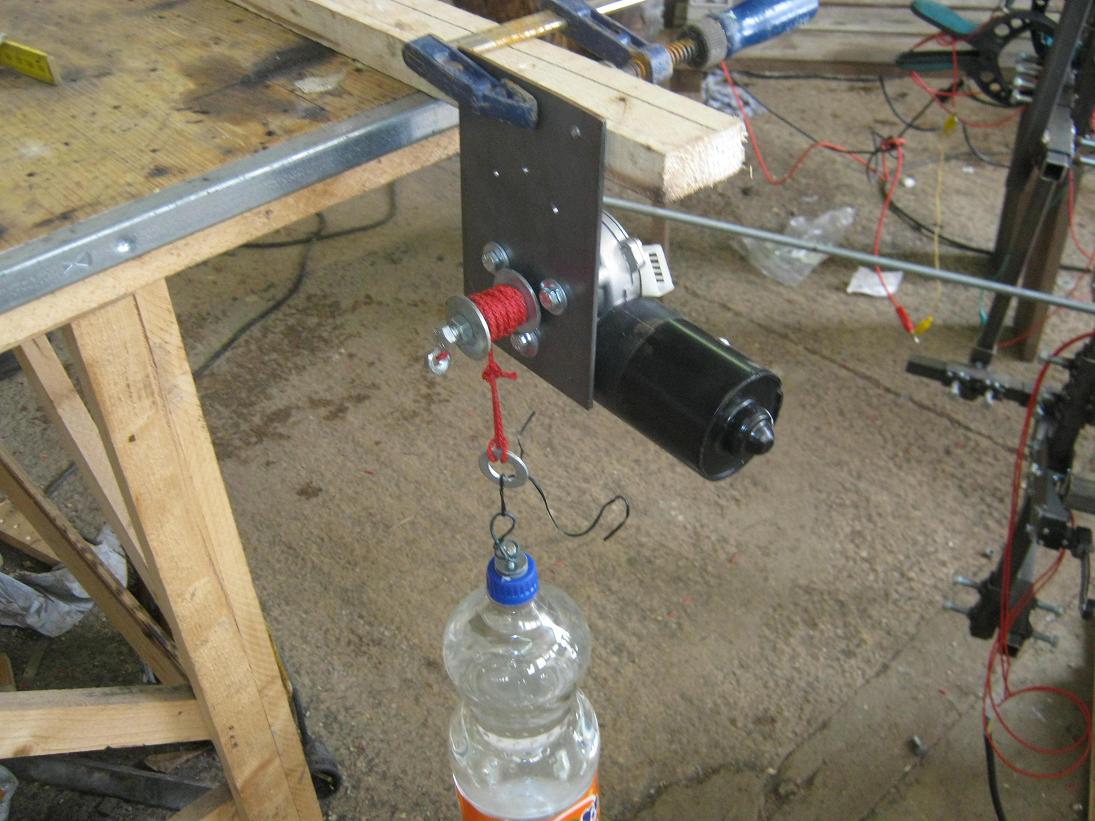

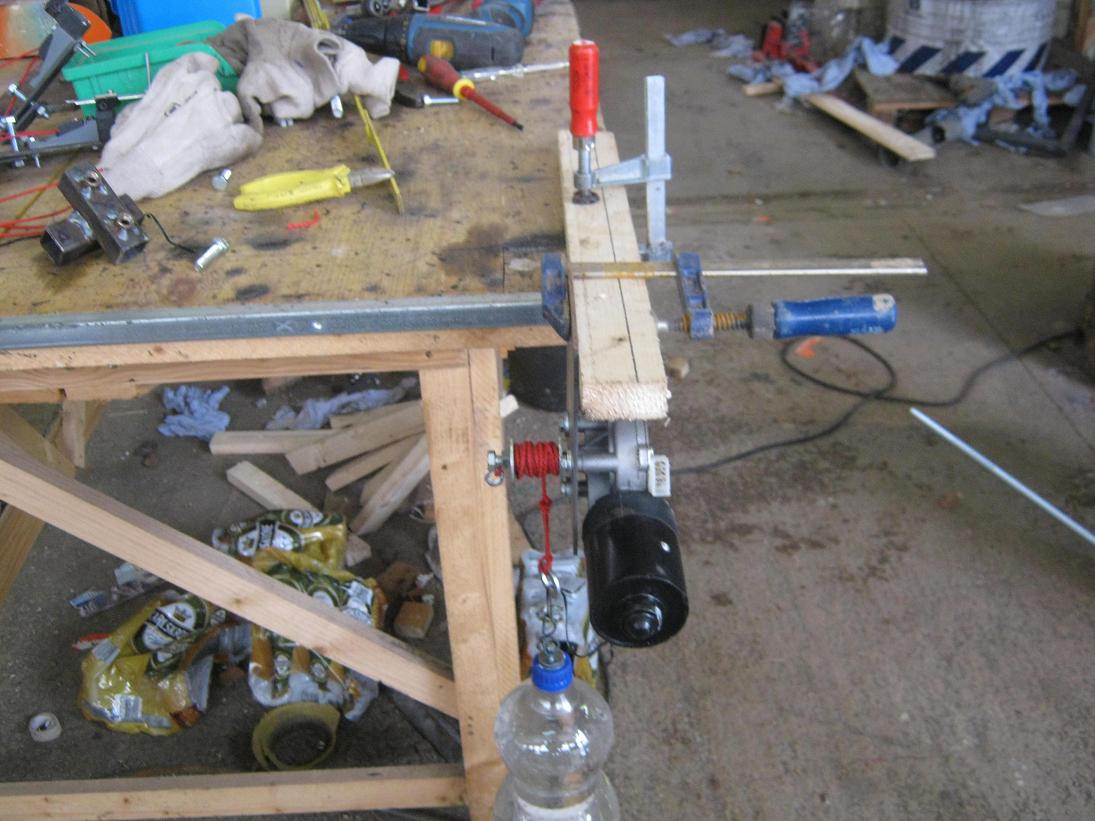

Bild 9: Die Grundplatte wird mit Schraubzwingen an einer Dachlatte befestigt, die ihrerseits an einem Tisch befestigt ist. Auf der Wickelrolle ist eine Schnur aufgewickelt. Am Ende der Schnur ist als Sehnenansatzpunkt eine große Unterlegscheibe vorhanden, und an dieser ist ein Gewicht, in diesem Fall eine wassergefüllte 2-Liter-Flasche, befestigt.

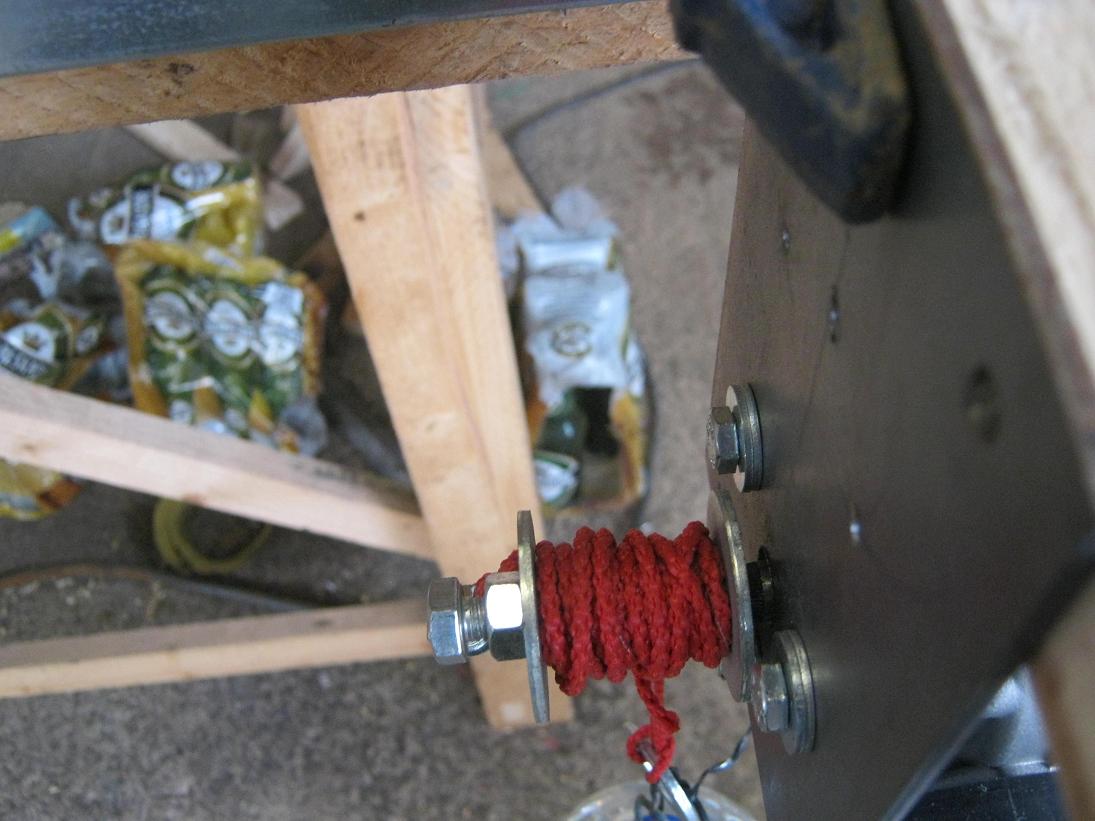

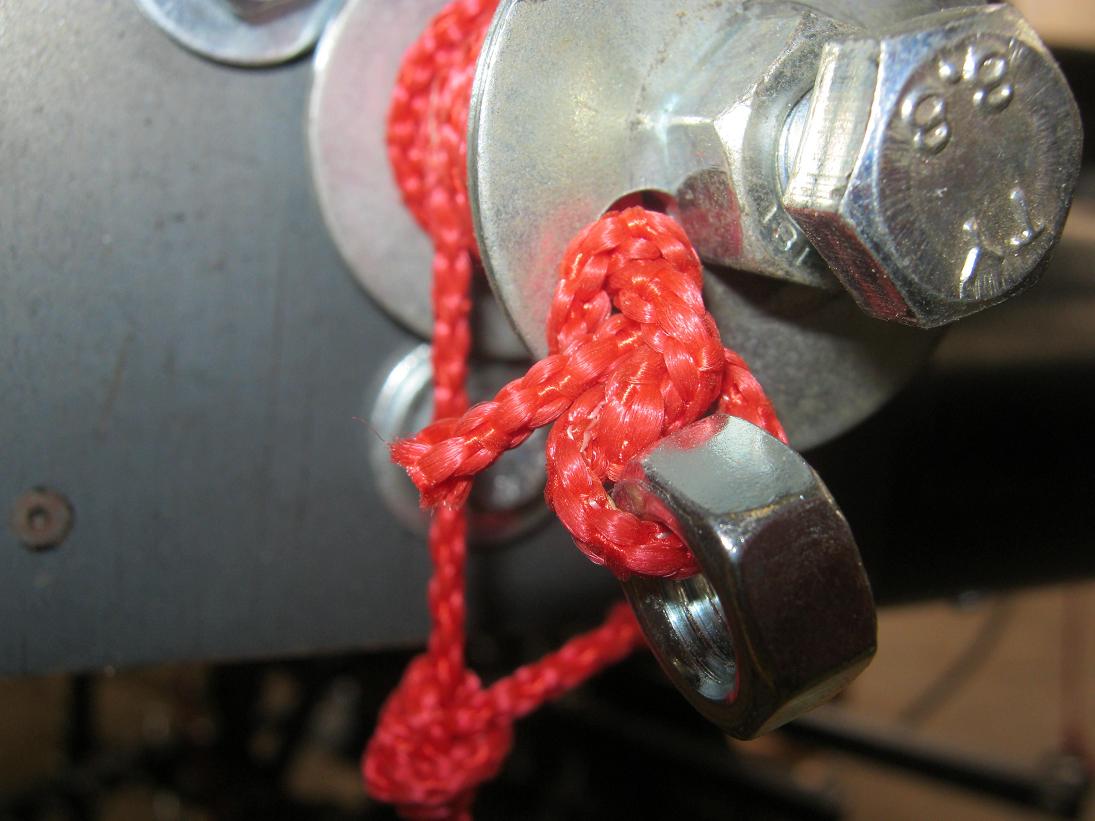

Bild 10 bis 12: Ähnlich wie Bild 9

Wenn man Wickelrolle und Schnur des Helferleins mit den Sehnen und Sehnenansatzpunkten im Menschen vergleicht: Dann kann man festhalten:

1.
Bei der Wickelschnur ist der mögliche Weg sehr viel größer.

2.
Beim Menschen sitzen die Sehnenansatzpunkte am kurzen Hebelende: Beispielsweise bewegt der Bizeps den Unterarm, und der Sehnenansatz am Unterarm ist nur wenig vom Ellbogengelenk entfernt. Die sehr große Kraft der Oberarmmuskeln wird durch die Hebelwirkung zwischen Sehne und Unterarm verringert.
Zudem ist die Armbeugekraft bei lang ausgestrecktem Arm besonders gering, weil der Ansatzwinkel von Sehne und Knochen in dieser Körperlage nicht mehr zuläßt.

3.
Die Ursache hierfür liegt im Bauplan des Menschen. Der Mensch besteht aus einem Stück, er ist von Hautumgeben, und außerhalb der ist nichts (außer Haaren und Hornnägeln), die Sehnen müssen innerhalb der Haut verlaufen.
Genau aus diesem Grund können wir nicht bei jeder Körperlage oder bei jeder Bewegungsart beste Wirkungsgrade bei der Kraftübertragung im menschlichen Körper haben. Wir müssen auf das Gesamtbild schauen, das ist das Wichtige.

4.
Beim Helferlein gibt es keinen Unterschied zwischen "Innen und Außen". Stangen und Schnurstücke können meterweit aus dem eigentlichen Gerät herausragen, sodaß man manchmal garnicht genau sagen kann, wo das Gerät anfängt und wo es aufhört. Und die Schnüre, welche wie die Sehnen Zugkräfte im Raum übertragen, kam man oftmals am langen Ende eines Hebels anordnen.

5.
Die Schnüre beim Helferlein und die Sehnen beim Menschen haben ähnliche Aufgaben und ähnliche Eigenschaften. Bei näherer Betrachtung zeigen sich auch erhebliche Unterschiede.

6.
Ich gehe bei meinen Betrachtungen bis zu kleinen Einzelheiten hin. Zugleich aber behalte ich immer das Gesamtziel im Auge:
Ich will Bauanleitungen liefern für kleine Helferlein, die dem einzelnen Menschen die Arbeit und das Leben erleichtern.
Der einzelne Mensch soll der Besitzer, Benutzer, Hersteller und Instandhalter der kleinen Helferlein sein. Es ist die Freude am Selberkönnen und Selbermachen, die dadurch weltweit in jedes Dorf hinein verbreitet werden soll.

Das Ziel ist nicht eine Großmaschine, welche die Arbeit von 1000 Menschen schafft.
Das Ziel sind 1000 Stück Kleinmaschinen, die im Besitz der einzelnen Menschen/Familien/Unternehmer sind.
