Laufendes-2013-128 Knochen und Verbinder für den Scheibenwischermotor. |
|
Vorwort. In Stück 126 hatte ich gezeigt, daß ein Scheibenwischermotor von der Arbeitsleistung er ungefähr so viel leistet wie ein Mensch. Nicht als Spitzenleistung gesehen, sondern über den Tag gesehen. http://www.probonocontramalum.de/Laufendes-2013-126.html Der Gedanke ist, daß diese Motore sehr preiswert und zuverlässig sind und daß sehr viele Menschen auf der Welt, wenn eine Werkstatt wie zum Beispiel eine Bauernhofwerkstatt zur Verfügung steht, eine ganze Reihe von unterschiedlichen Maschinen und Geräten entweder nachbauen oder auch selbst erfinden kann. Man hat die Freude am Selbermachen und man hat später treue Helferlein für viele unterschiedliche Zwecke. In meinen Beiträgen gebe ich Anregungen dazu. Den Motor kann man mit den Muskeln des Menschen vergleichen. Man braucht aber auch noch Knochen und deren feste oder bewegliche Verbindung. Mit der Herstellung der stangenartigen Bestandteile wie auch ihrer Verbindung befasse ich mich hier in dieser Geschichte, in diesem Stück Laufendes-2013-128. Ich beginne mit einigen Bildern, danach folgt die Beschreibung. |
|
Bilder zu Stangen und Kreuzverbindern. Ein Gerät muß mit dem Raum umgehen können. Der Raum hat Länge, Breite, Höhe. Mit drei Stangen, die jeweils im 90Grad Winkel zueinander stehen, kann man jeden Punkt im Raum erreichen. Und genauso wird es auch hier gemacht. WIr haben gerade Stangen und 90 Grad Kreuzverbinder in unserem Baukasten und mit diesen Bauteilen kann man sehr viel erreichen. |
|
|
|

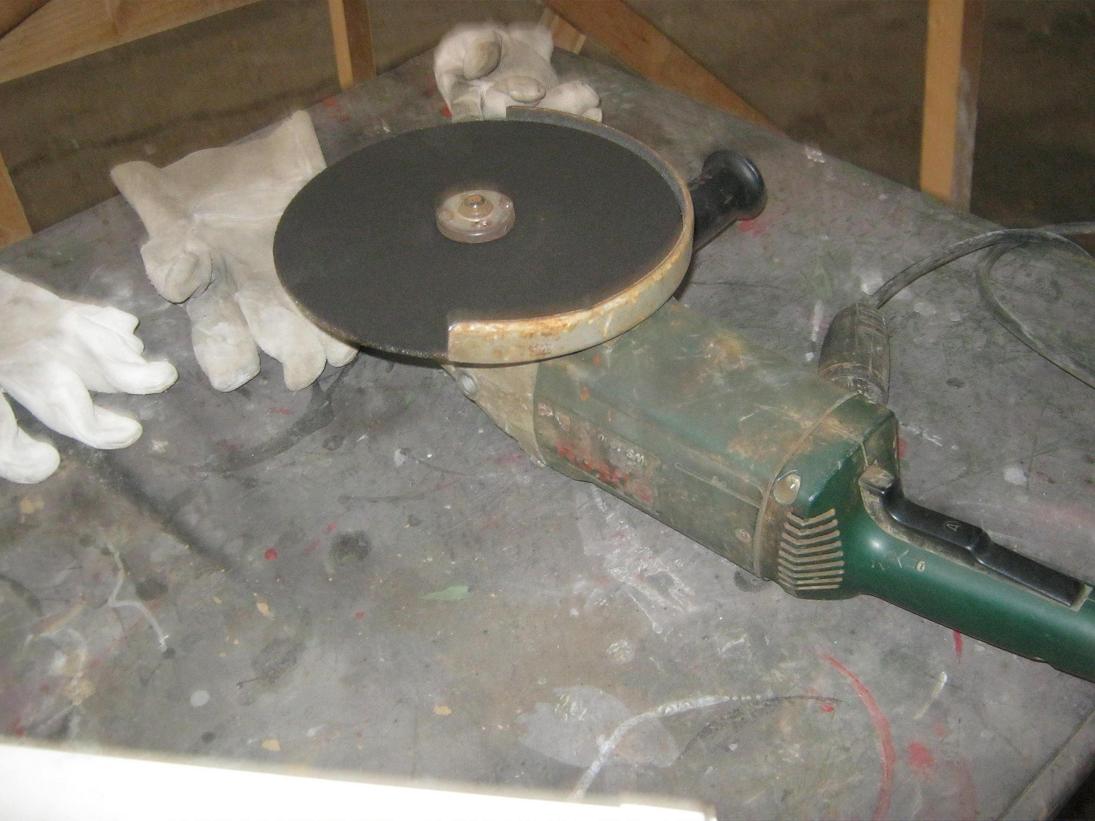

Bild 1: Eine Scheibe, die nicht abgenutzt ist, hat eine hohe Umfangsgeschwindigkeit udn macht nur einen kleinen Grat.

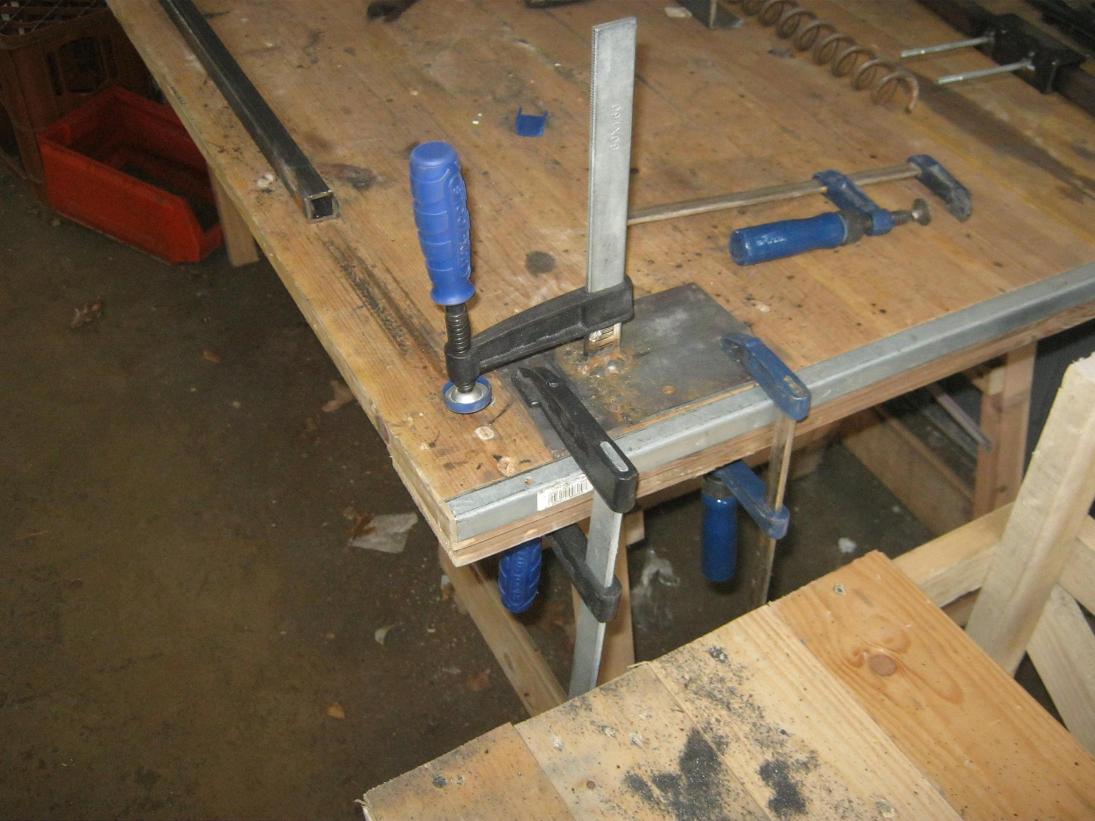

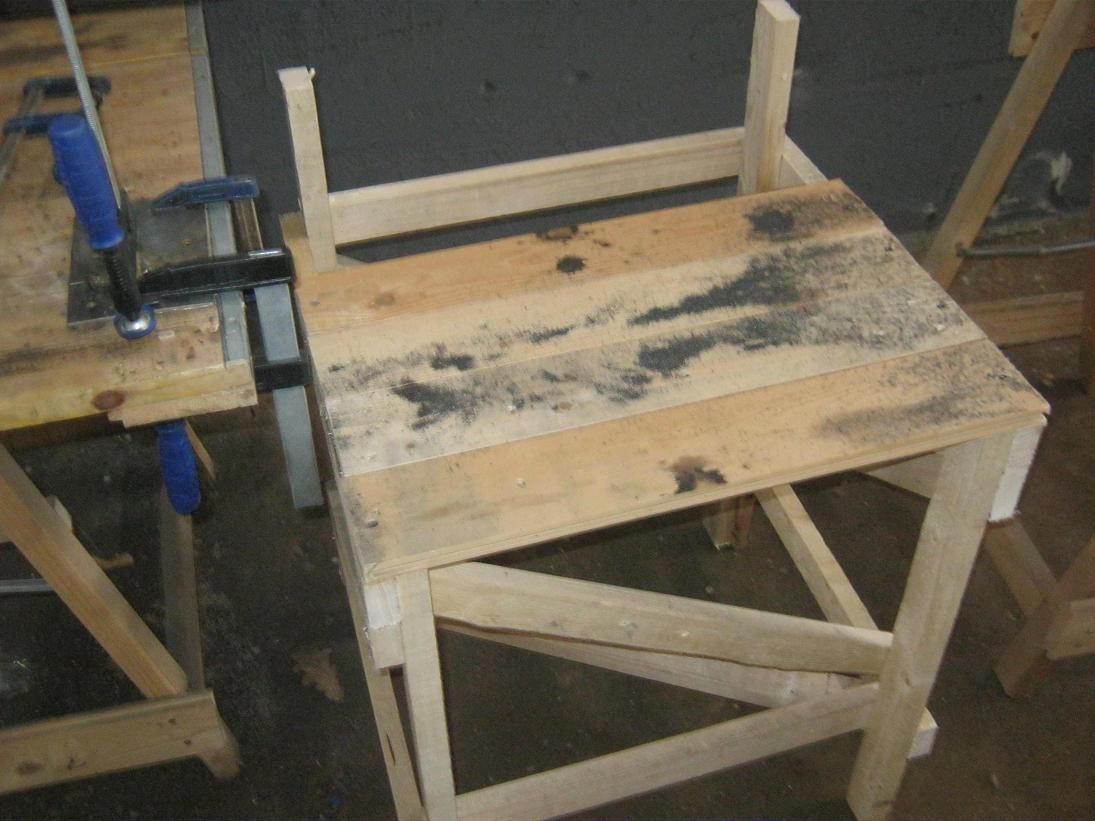

Bild 2: Ein Beistelltisch verhindert, daß die abgeschnittenen Teile auf meien Füße fallen. Bild 3: siehe unten. --- Man kann die Bilder zwecks Vergrößerung anklicken. |
|
|

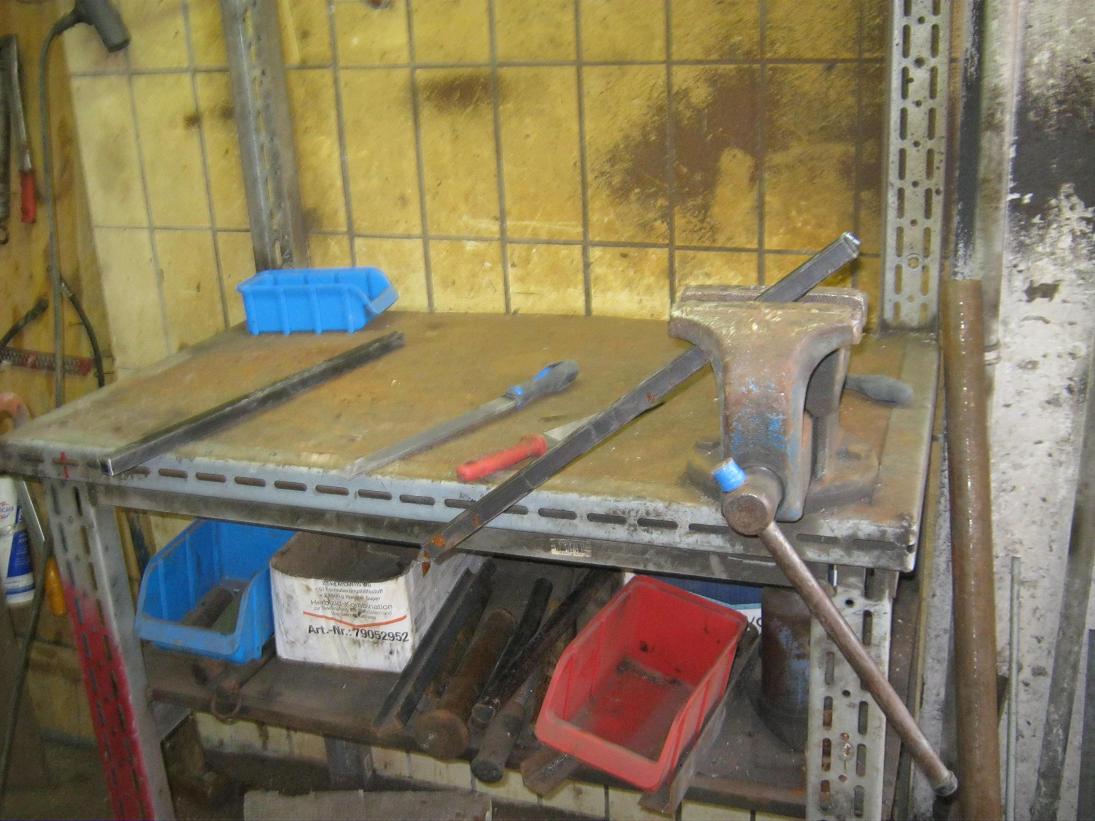

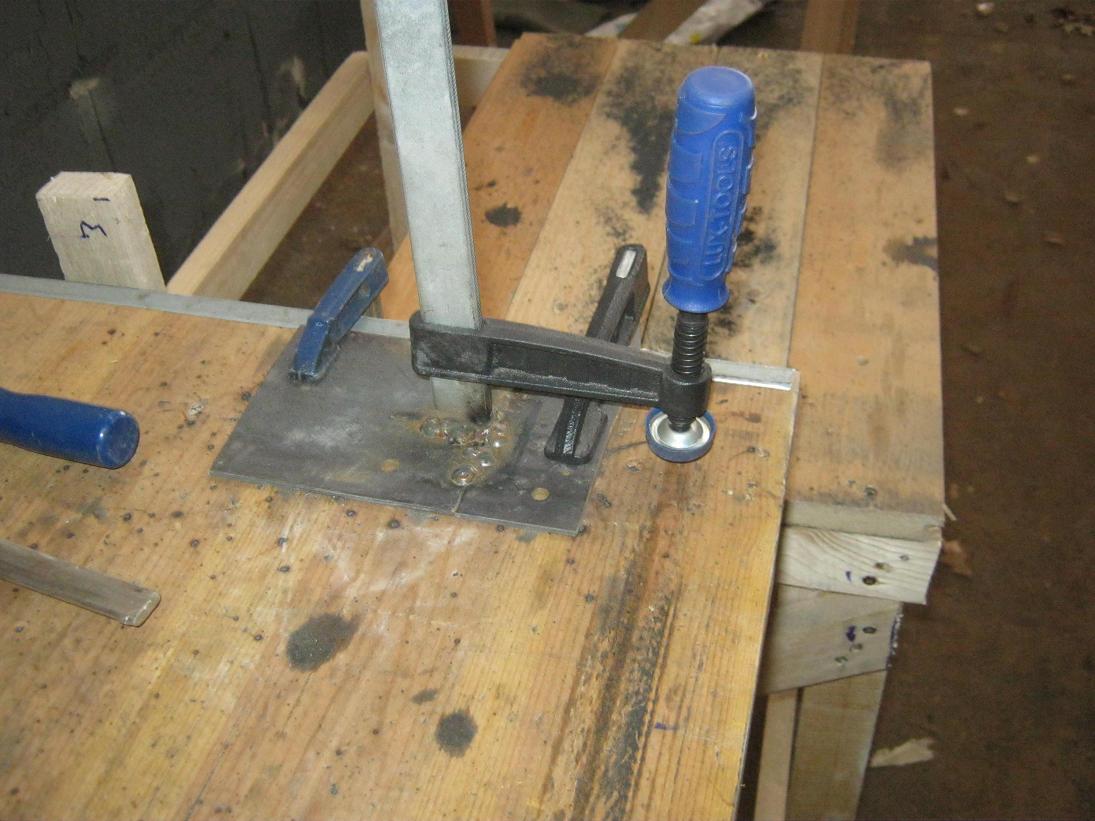

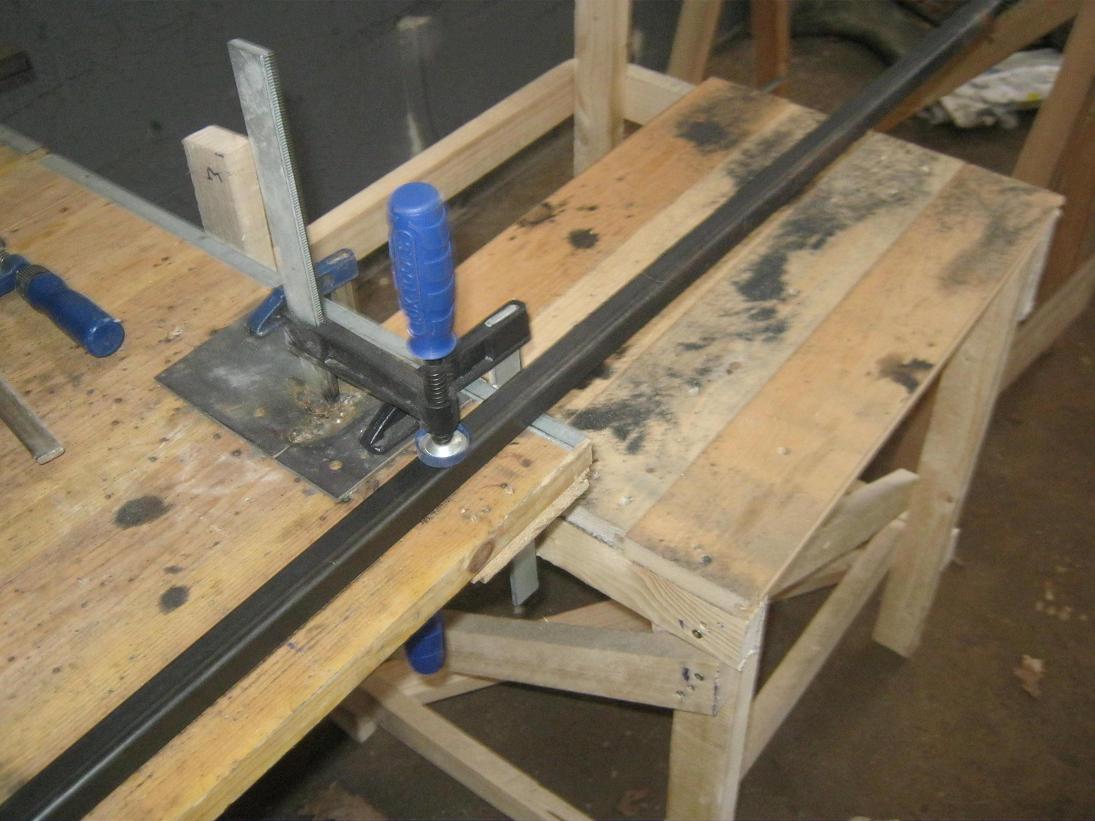

Bild 4 und 5: Vorrichtung zum Festklemmen des Werkstücks.

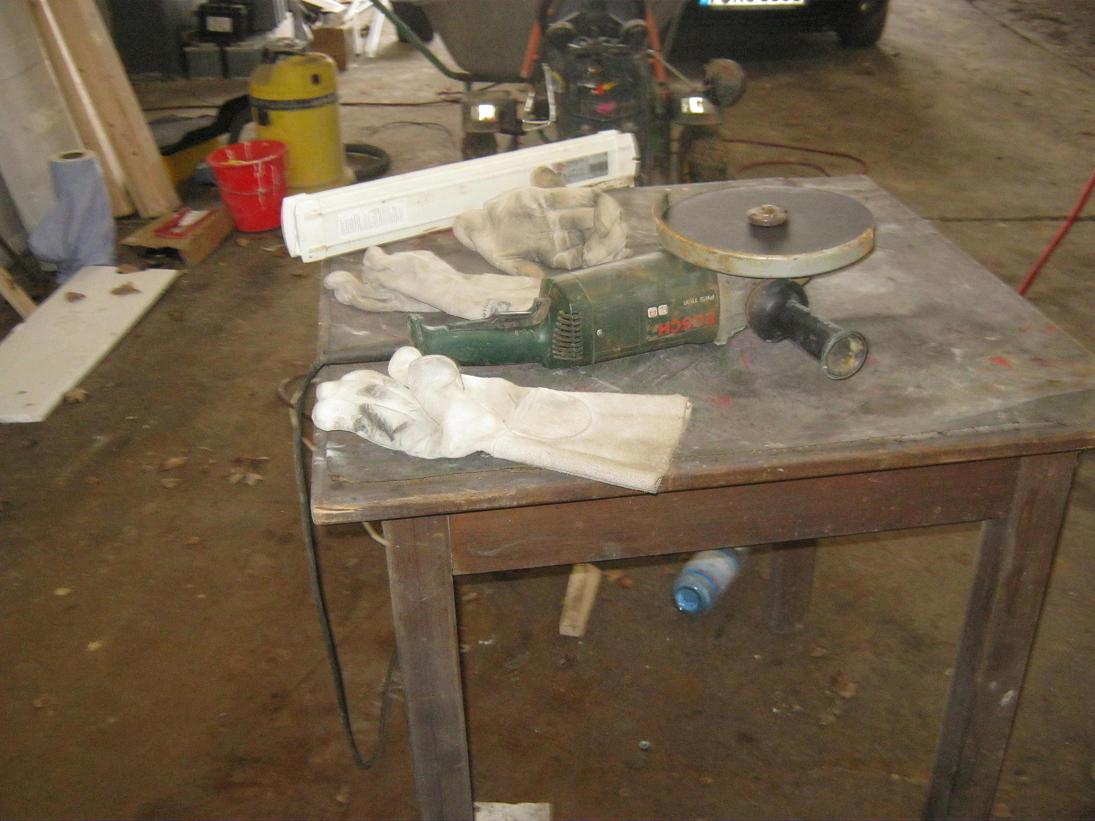

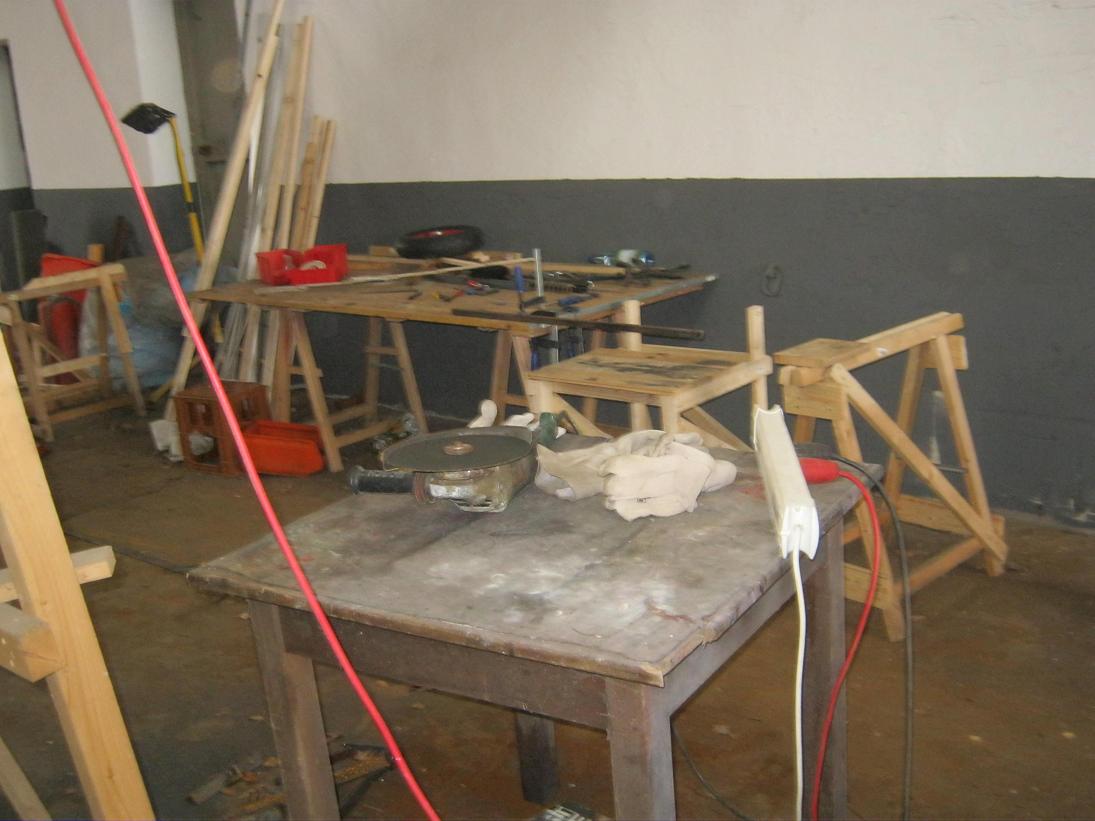

Bild 6: Ein Ablagetisch für den Winkelschleifer. Er steht etwas abseits. Dadurch ist der Weg zum Greifen und Ablegen länger, dadurch kannman aus dem Körper heraus heben und auf dem Weg zum Werkstück aus der Bewegung heraus die richtige Stellung für den Winkelschleifer bewirken. --- Es ist entscheidend wichtig, daß man die Arbeiten nicht aus dem Stand und aus dem Arm heraus macht, sondern daß man sich mit dem ganzen Körper bewegt und aus den Beinen und aus dem Körper heraus arbeitet. Das gilt für alle körperlichen Arbeiten. Beine und Rumpf sind viel belastbarer, sie können 10mal soviel leisten wie die Arme. Beispiele: Getreide Schaufeln oder Rudern. Diese Arbeiten kann man nicht nur mit den Armen machen. --- Hier ist es ähnlich. Das merkt man dann, wenn man diese Arbeit über längere Zeit hinweg macht. Der menschliche Körper antwortet auf Arbeiten aus dem Stillstand heraus mit Minderleistung und Rückenschmerzen, bei Arbeiten aus dem Körper heraus spürt man seine Kraft und die Arbeit macht Freude. |
|
|
|

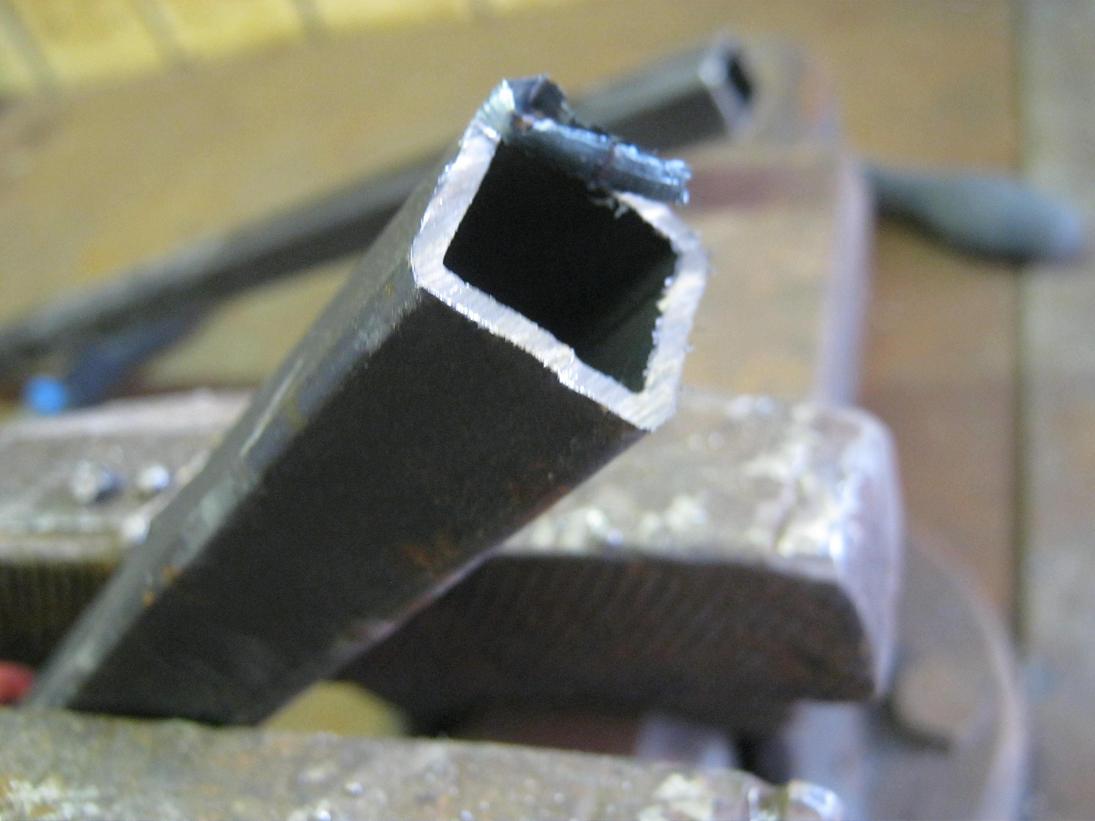

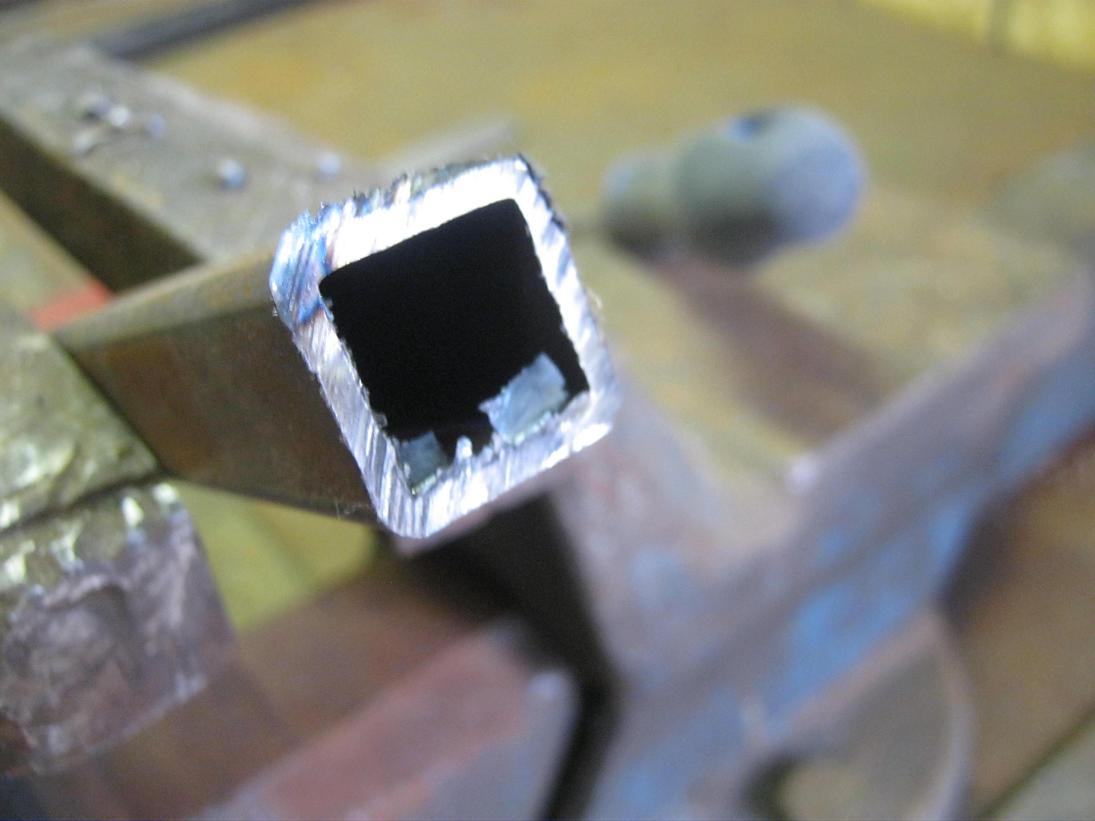

Bild 10: Durch das schräge Einspannen kann man alle vier Kanten außen und innen mit
einer einzigen Einspannung erreichen.
|
|
|

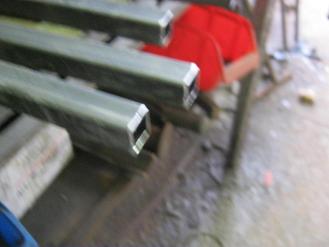

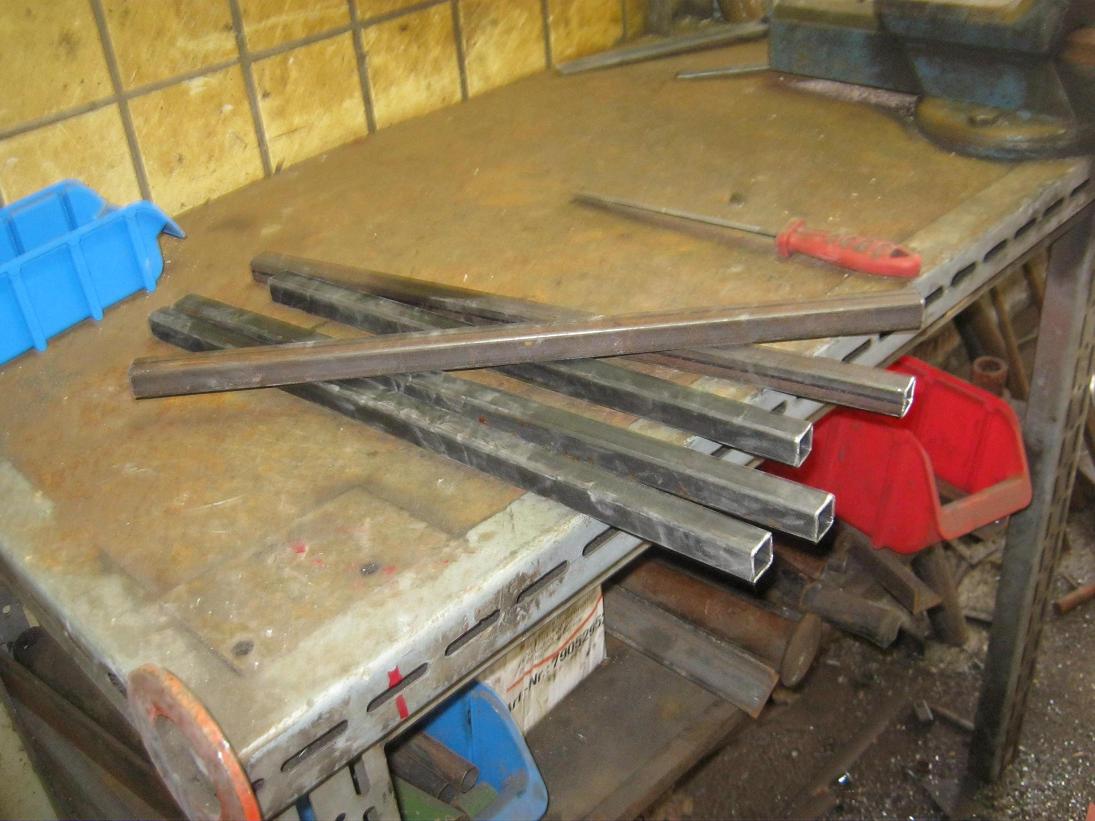

Bild 13 und 14: fertige Stangen.

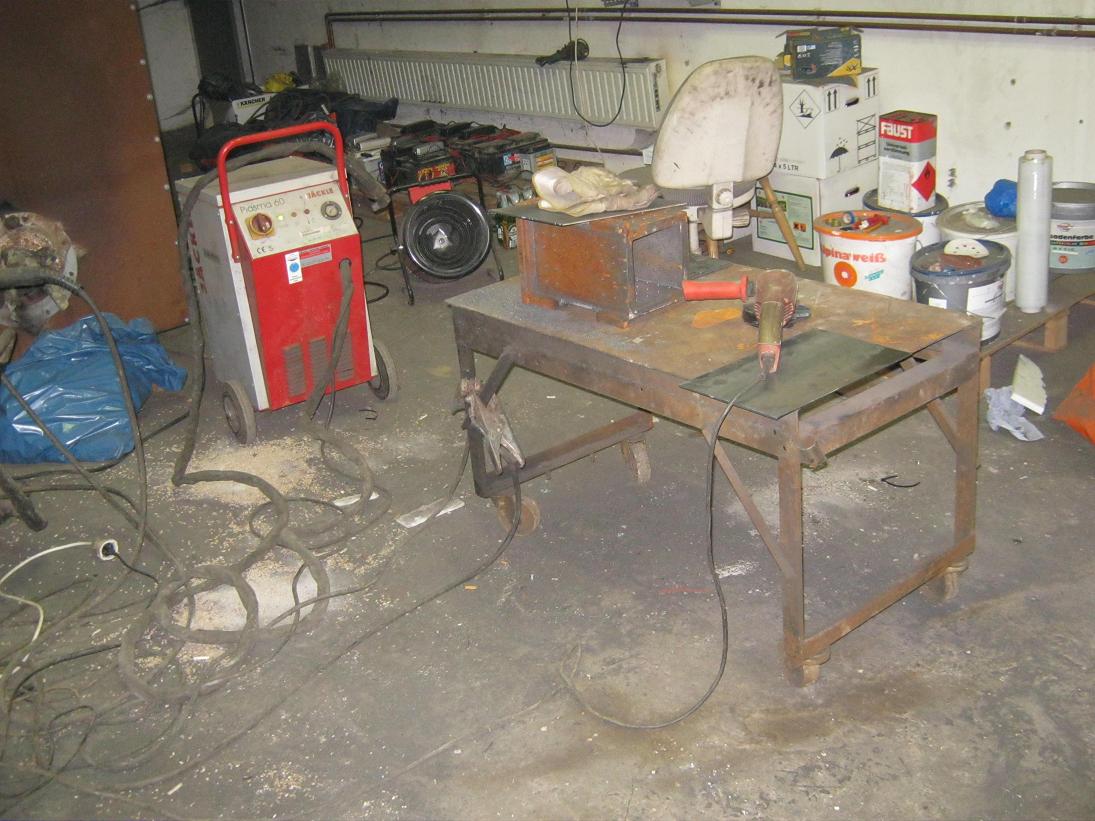

Bild 15: Ein Bild aus unserer Werkstatt. |
|
|

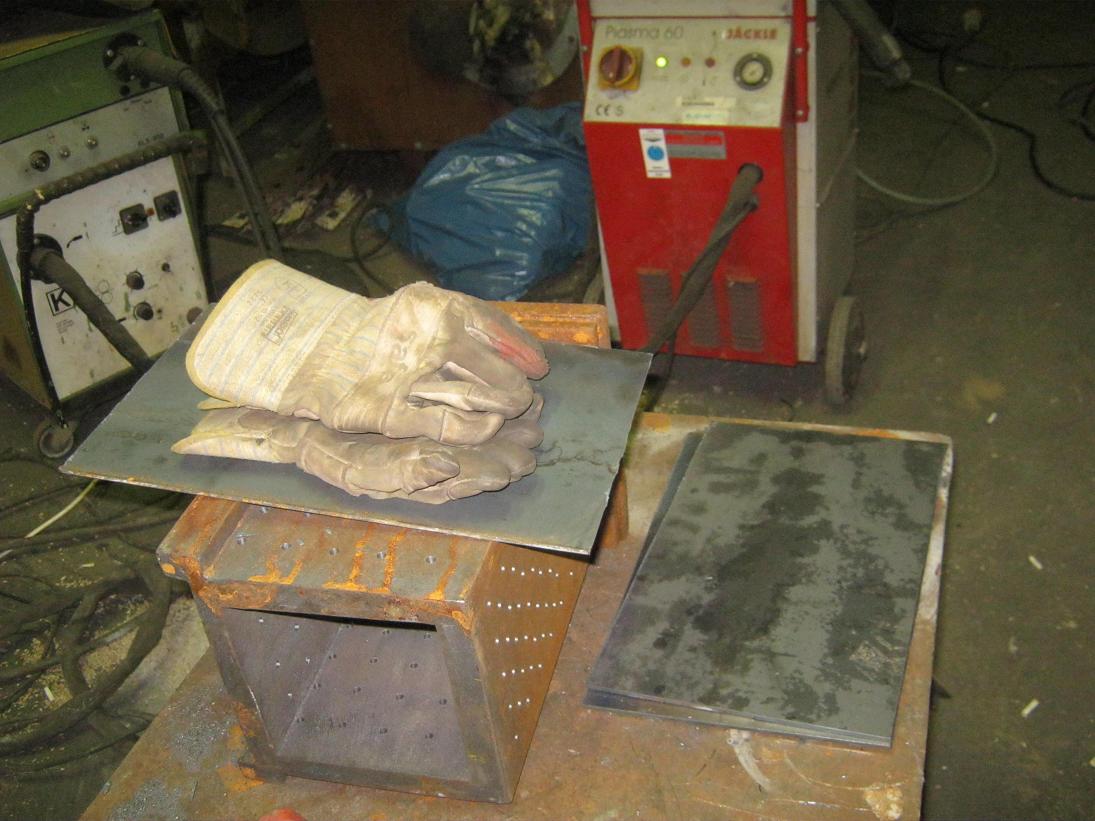

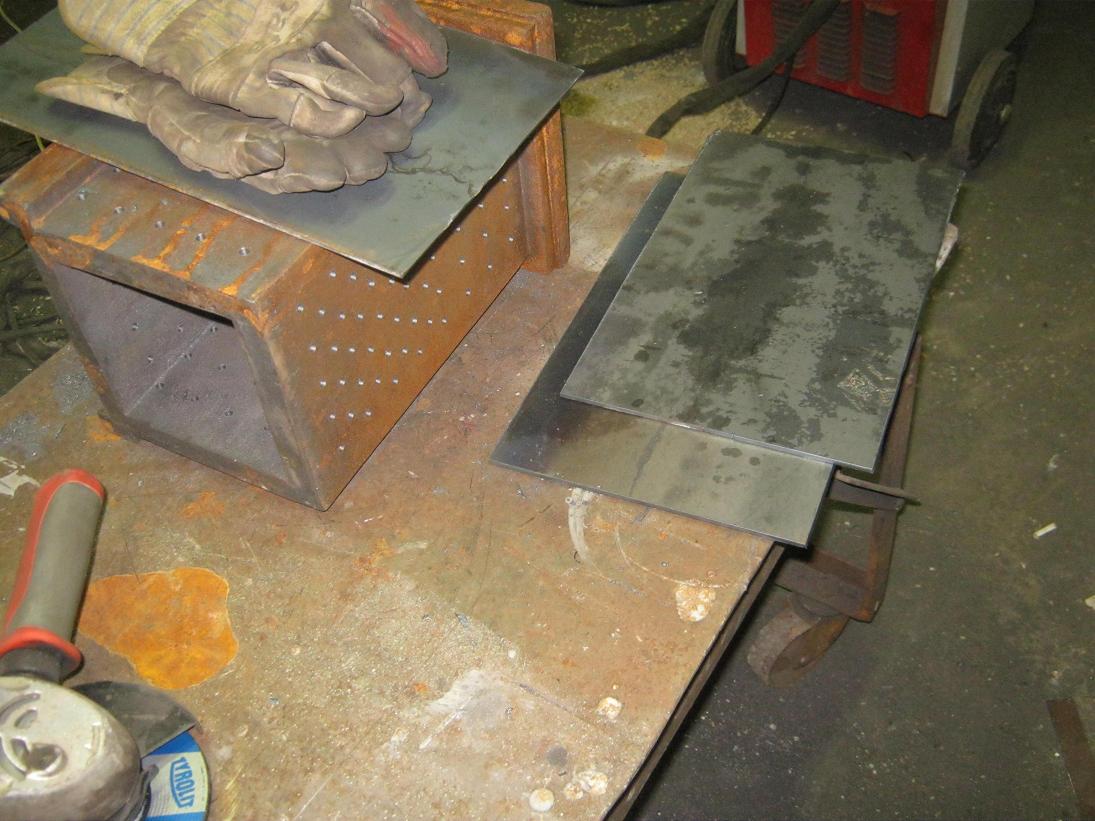

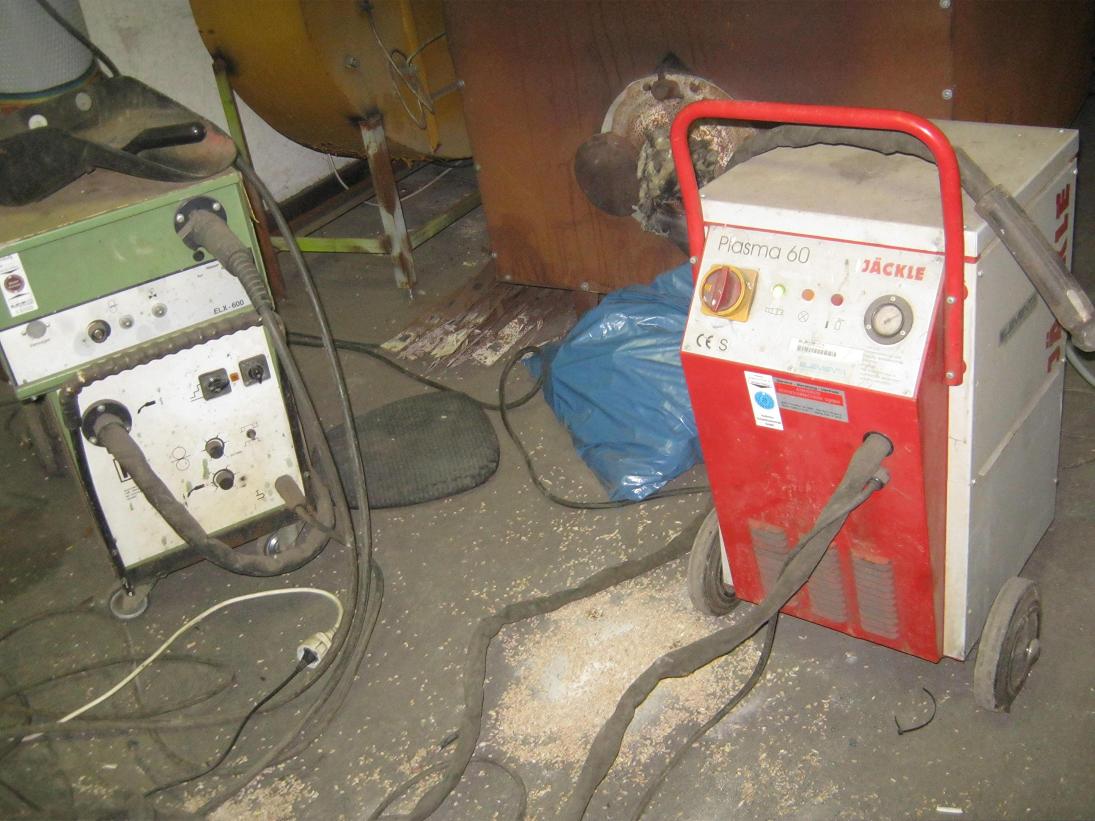

Bild 16 bis 18: Bilder aus unserer Werkstatt.
|
|
|

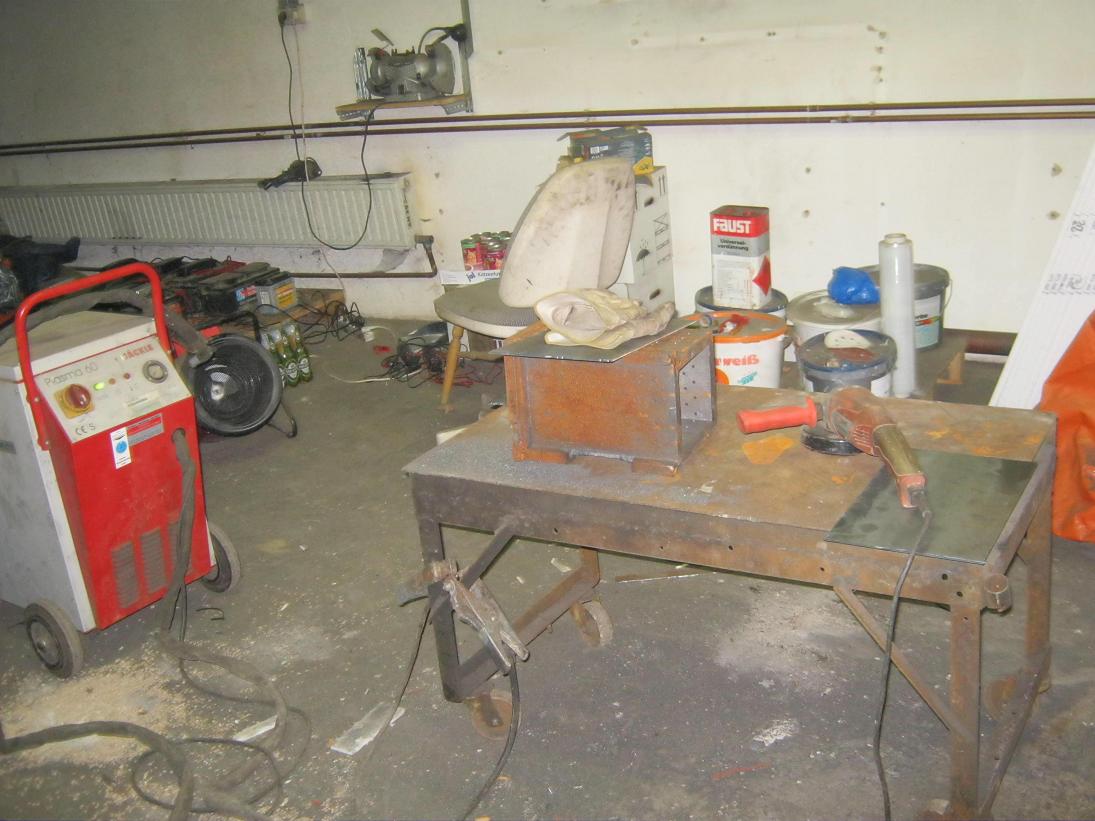

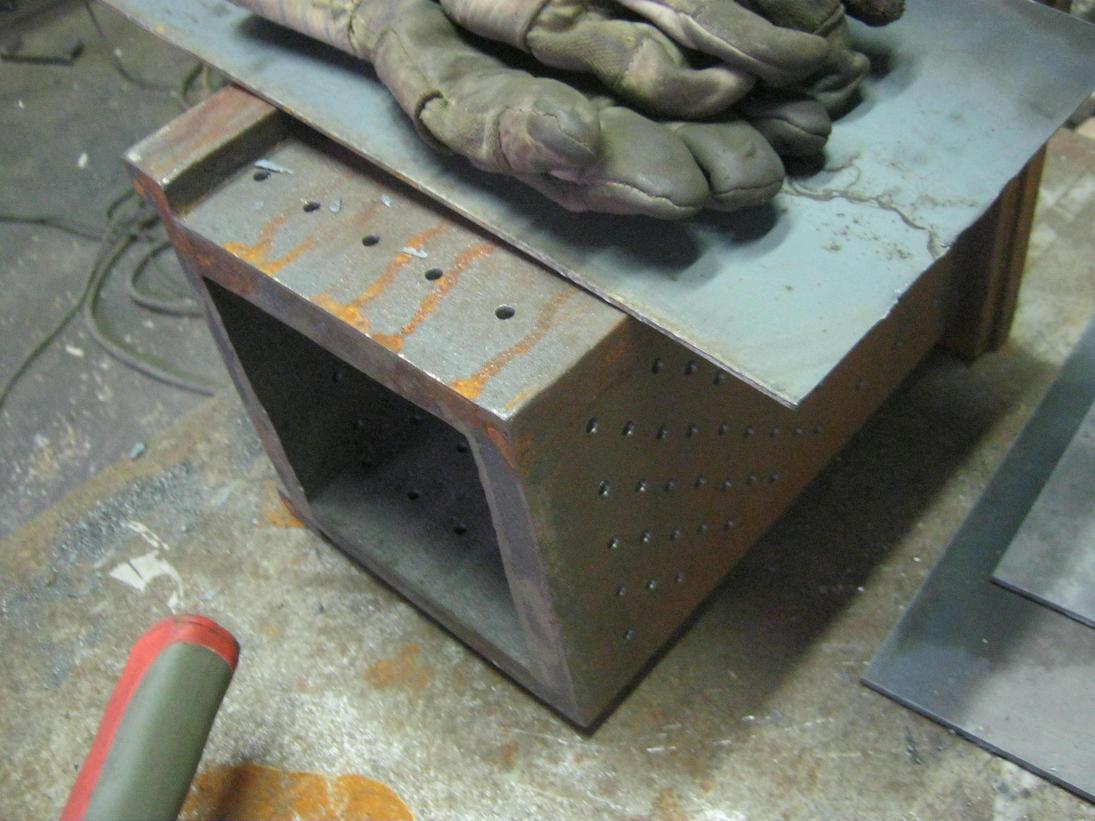

Bild 19 und 20: Bilder aus unserer Werkstatt.

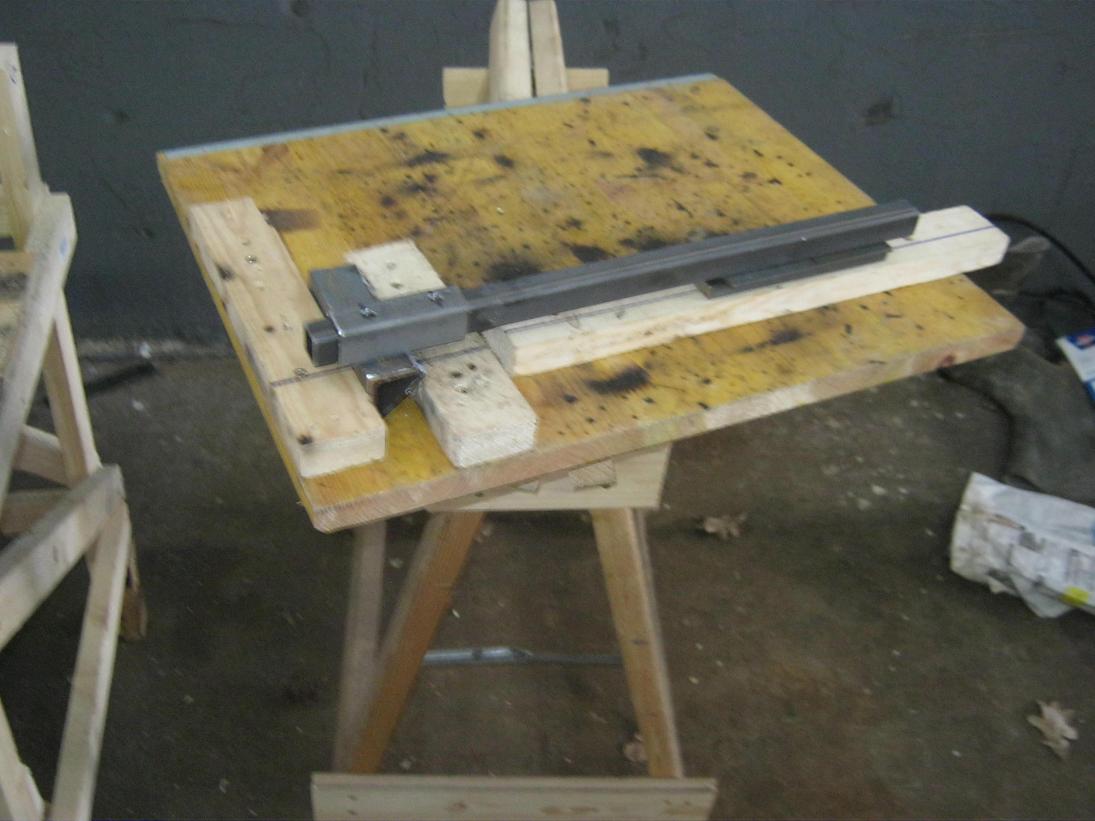

Bild 21: Die zu schweißenden Stücke werden durch verschraubte Holzstücke in ihrer Lage festgelegt. Wenn die Teile kurz sind, werden sie durch ein angelegtes St+ück verlängert, dadurch erhöht sich die Winkelgenauigkeit des fertigen Stückes sehr stark. |
|
|

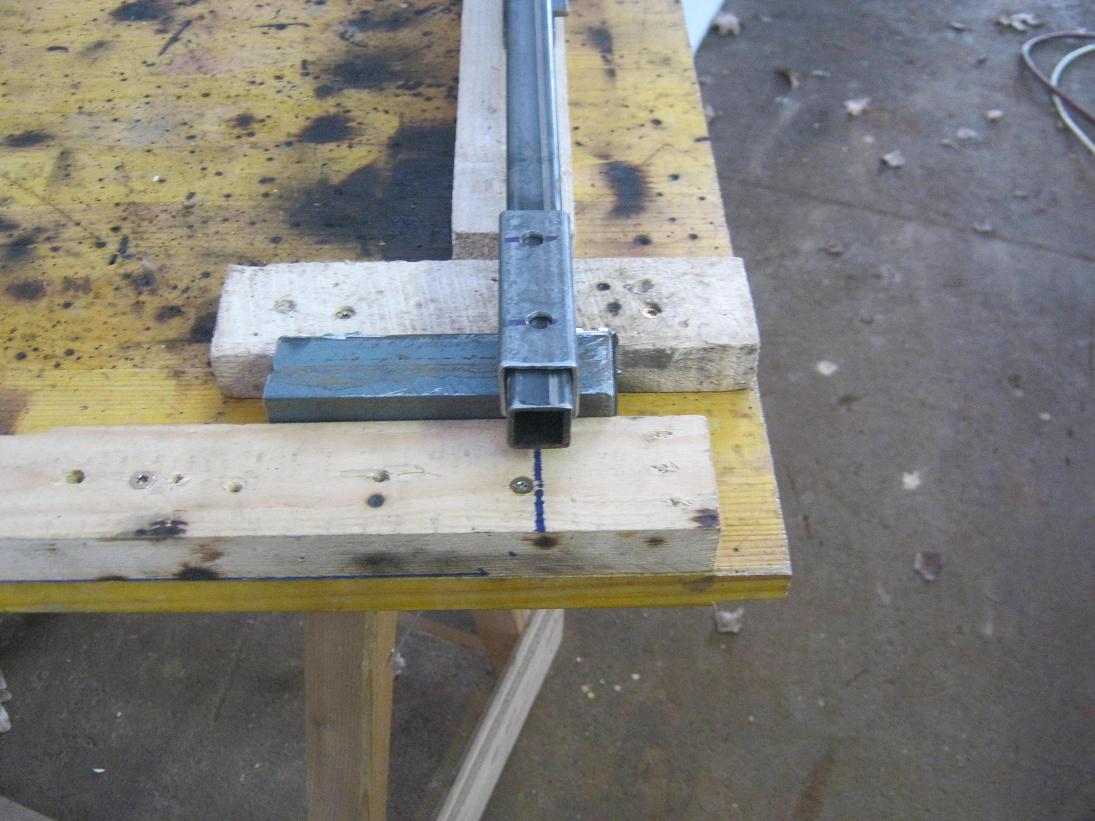

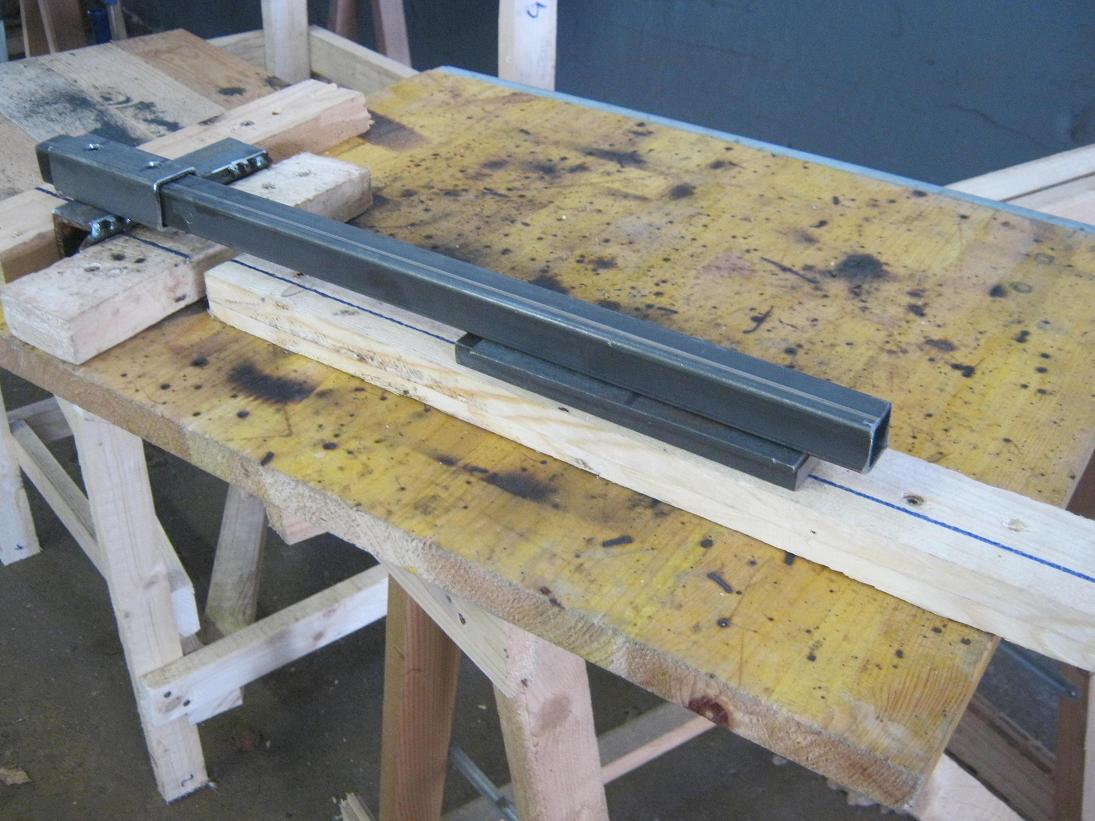

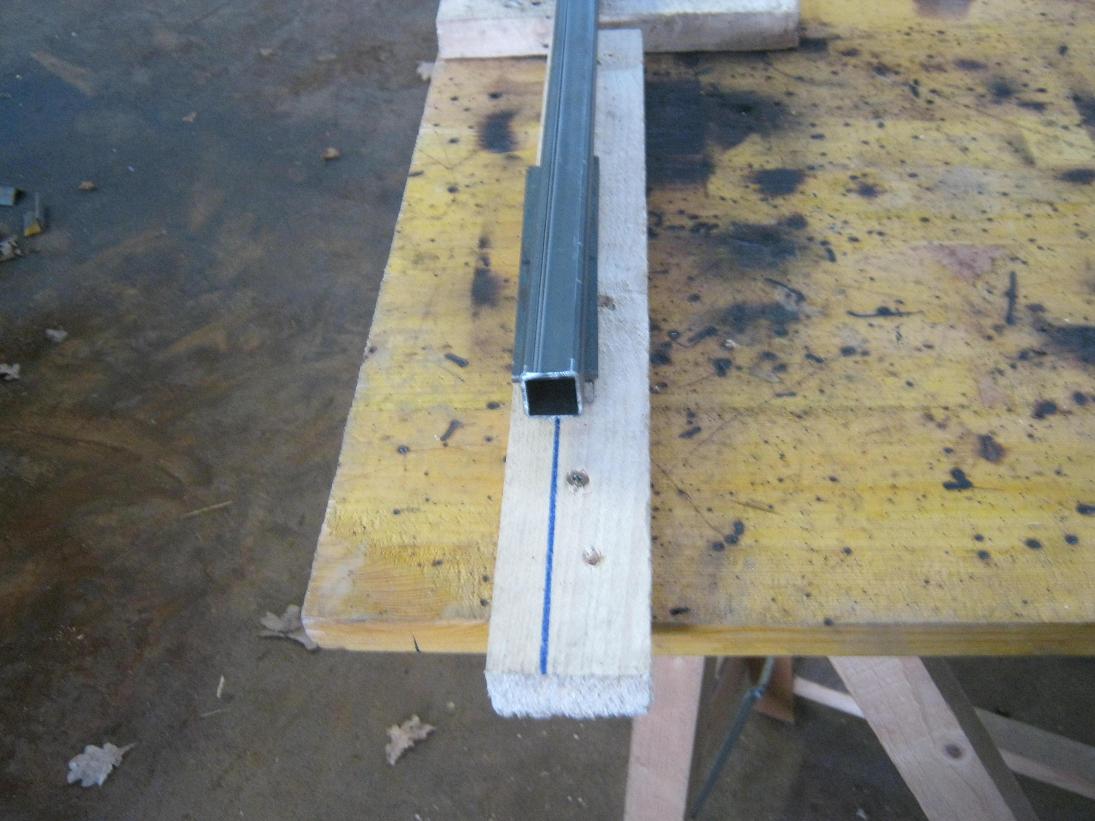

Bild 22, 23, 24:
Die Teile werden nach Augenmaß an einer gerade Linie ausgerichtet.
Diese Linie ist rechtwinklig zu einer aufgeschraubten Dachlatte, die ihrerseits als Anschlag dient.
|
|
|

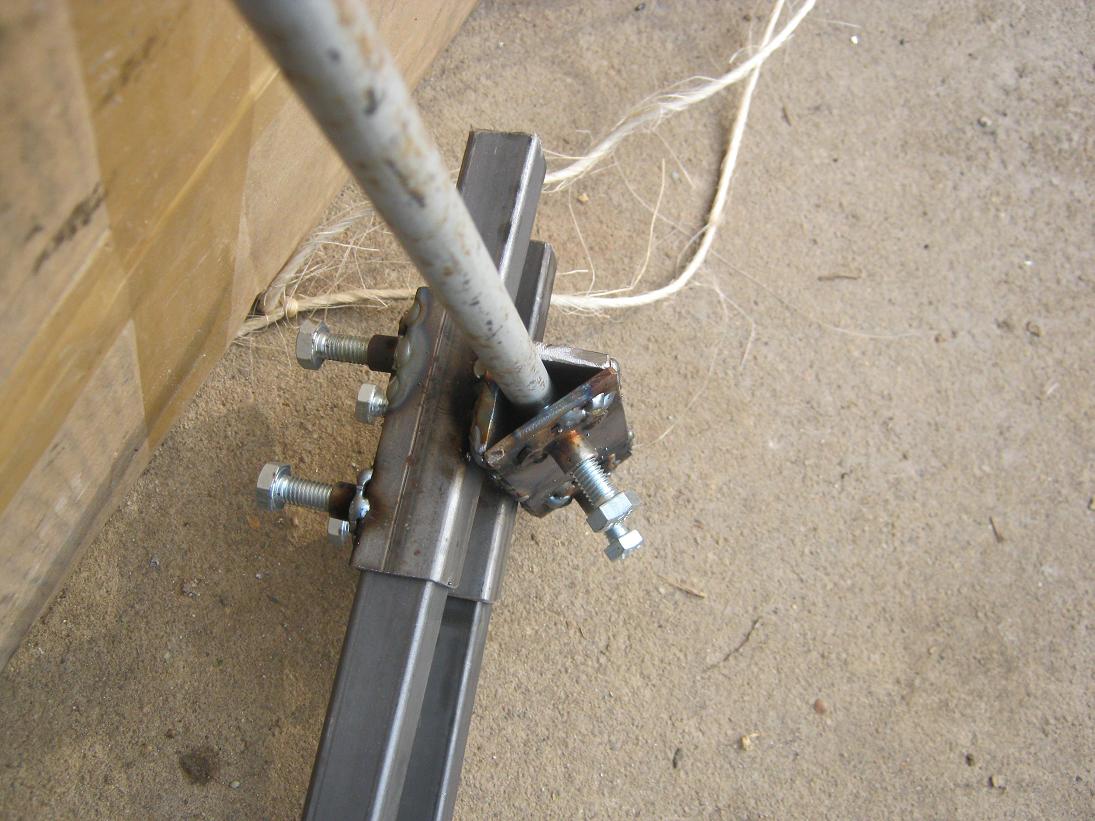

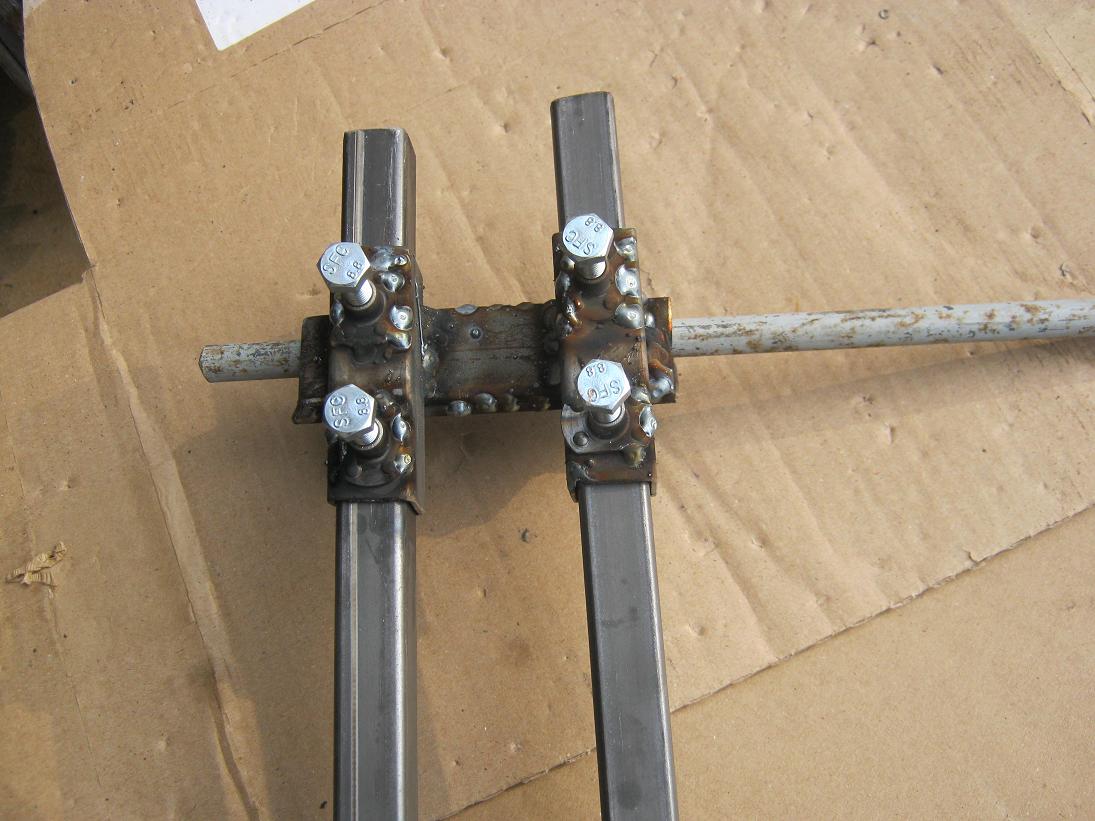

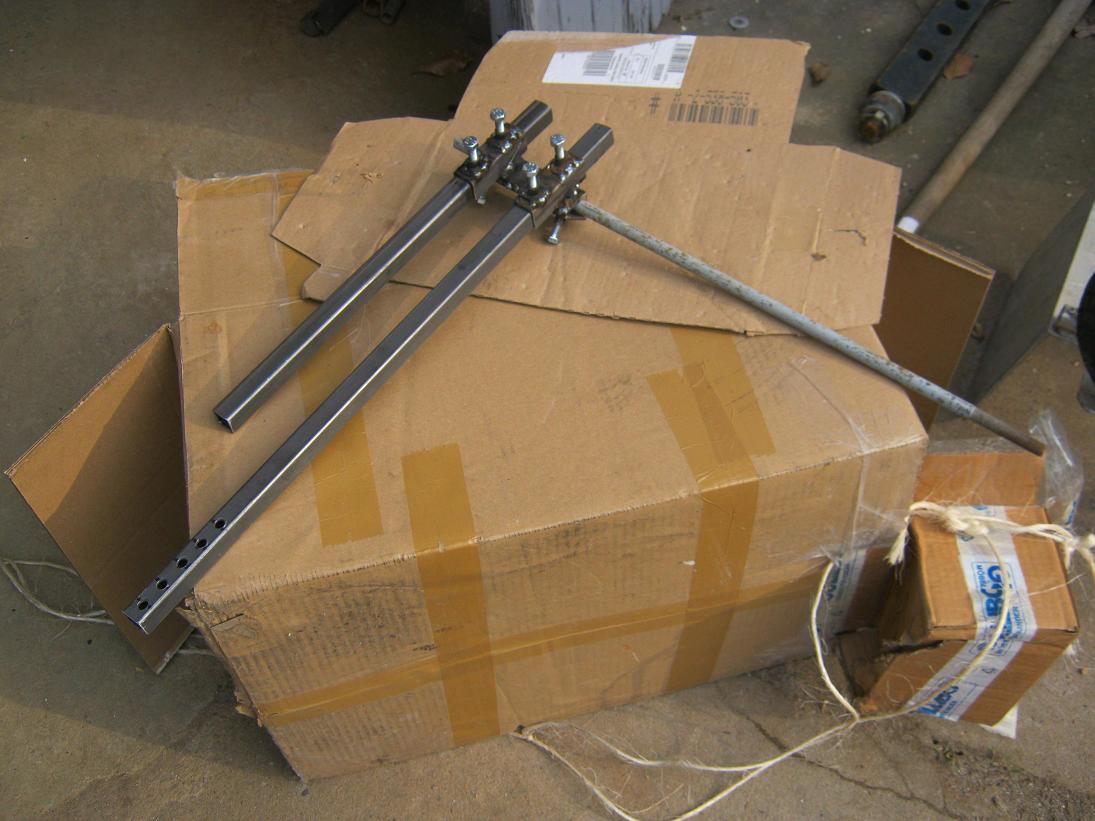

Bild 24 bis 27: Der fertige Verbinder nimmt mit Schraub-Klemmverbindungen zwei parallele
Quadratrohre und dazurechtwinklig eine Rundstange auf.
|
|
|

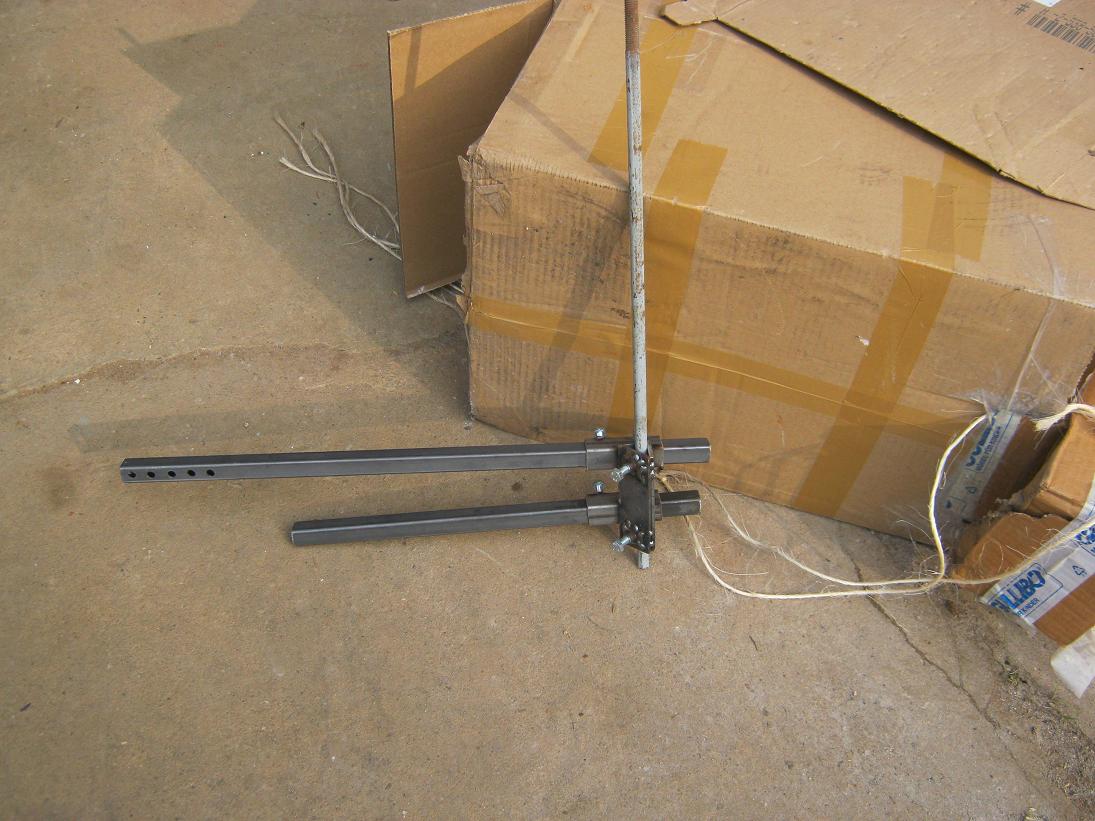

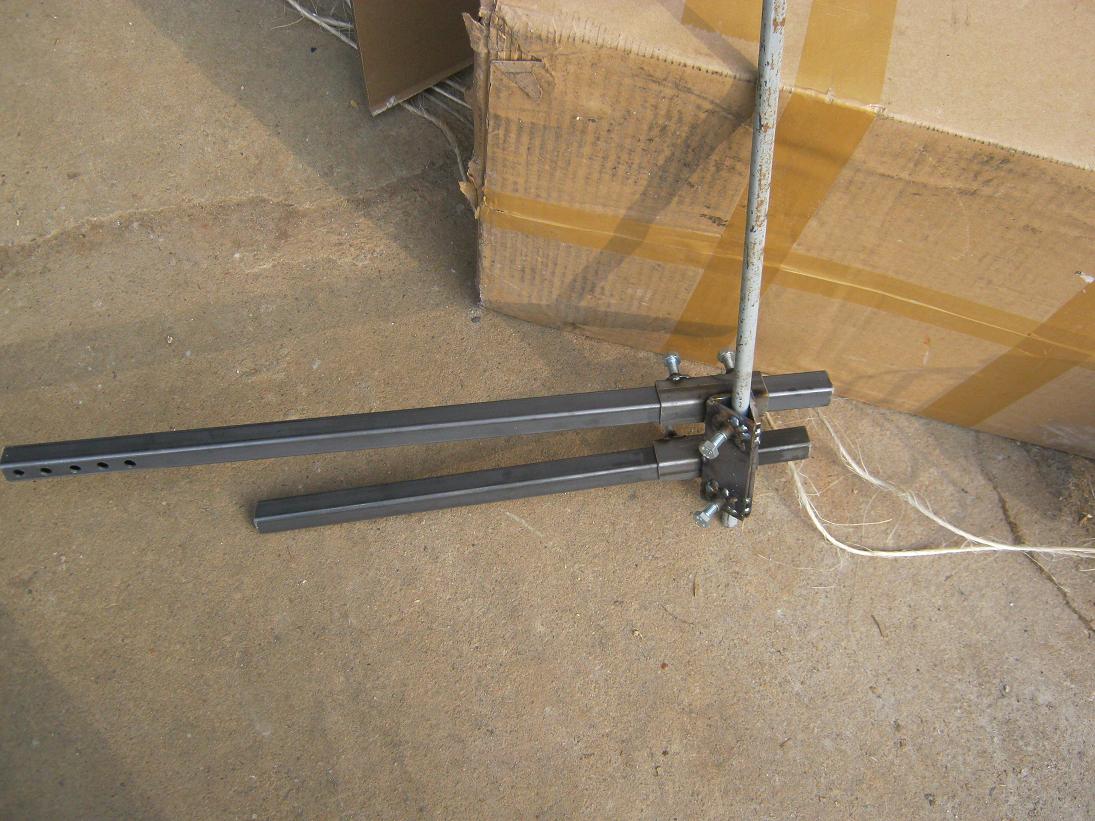

Bild 28 und 29: siehe oben.

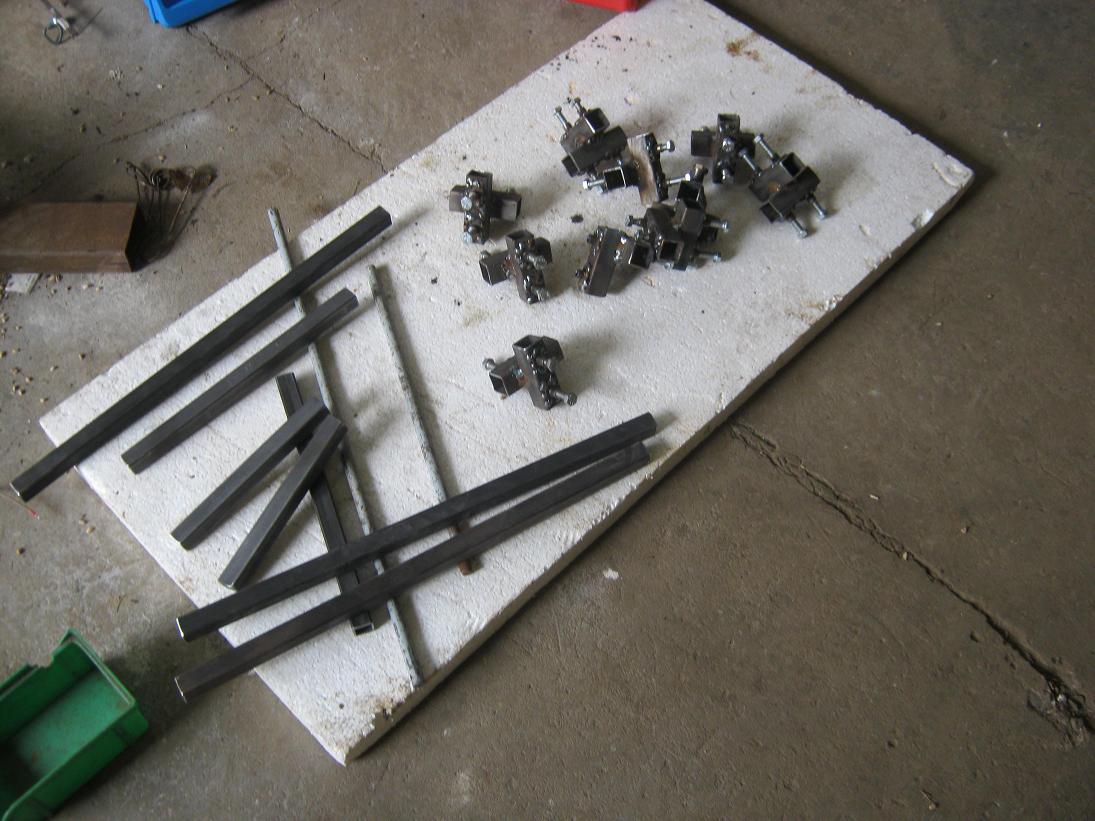

Bild 30: siehe unten
|
|
|

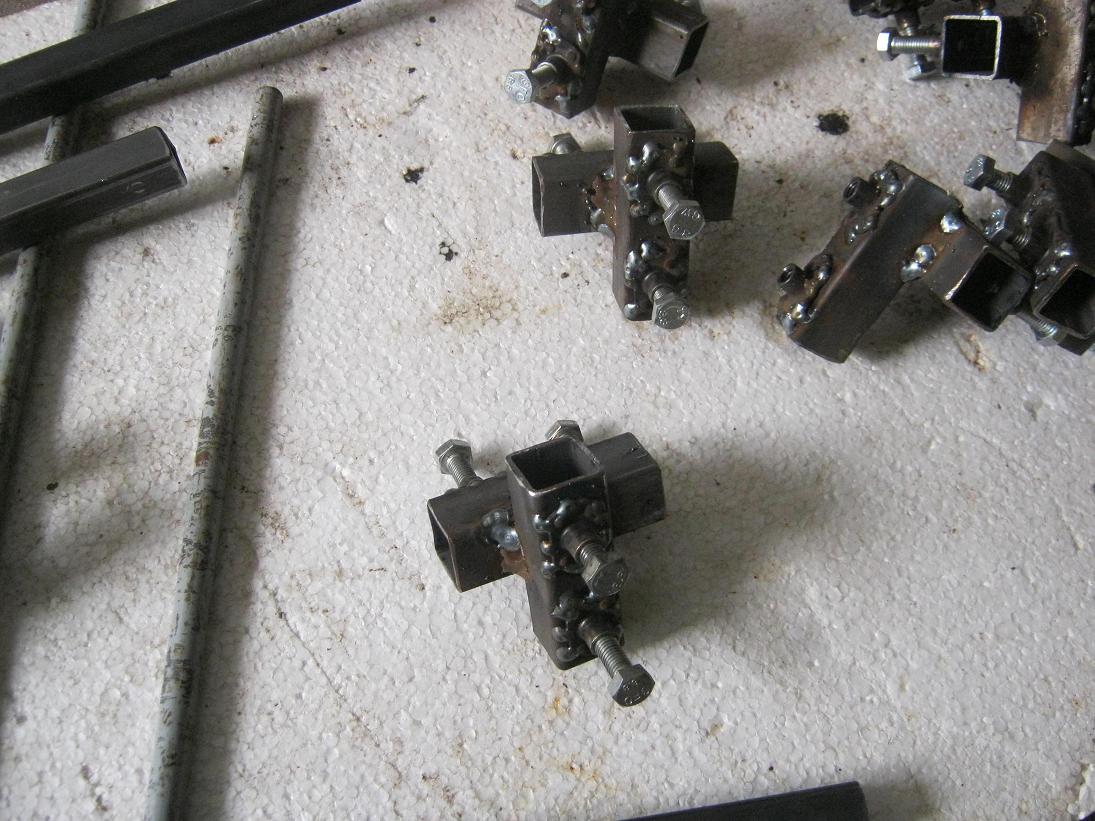

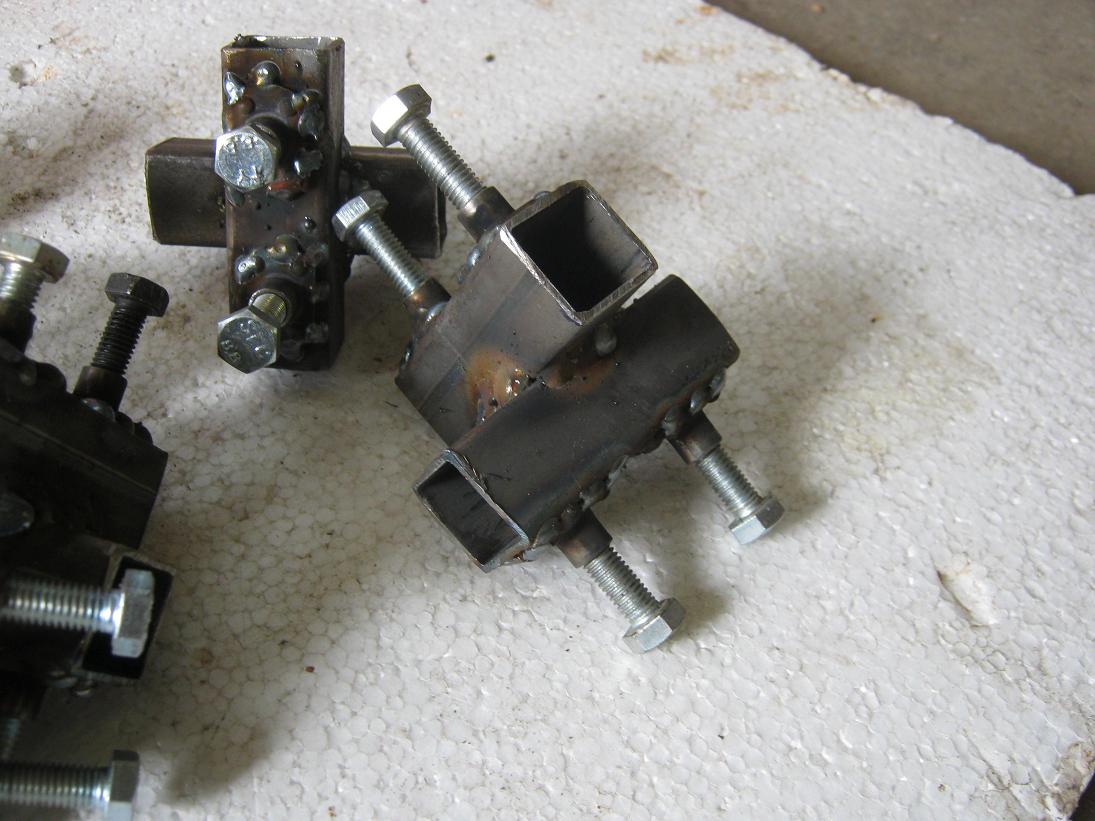

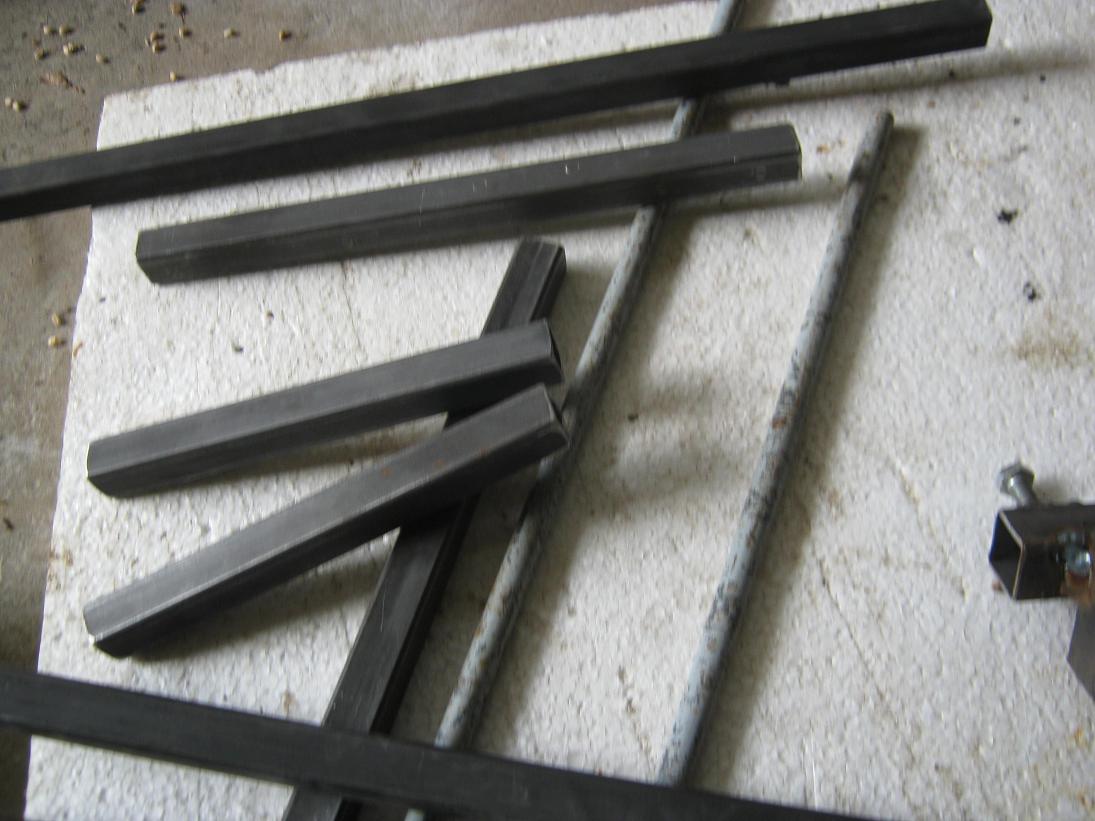

Bild 31 bis 33:
Stangen und Kreuzverbinder.
|
|
|

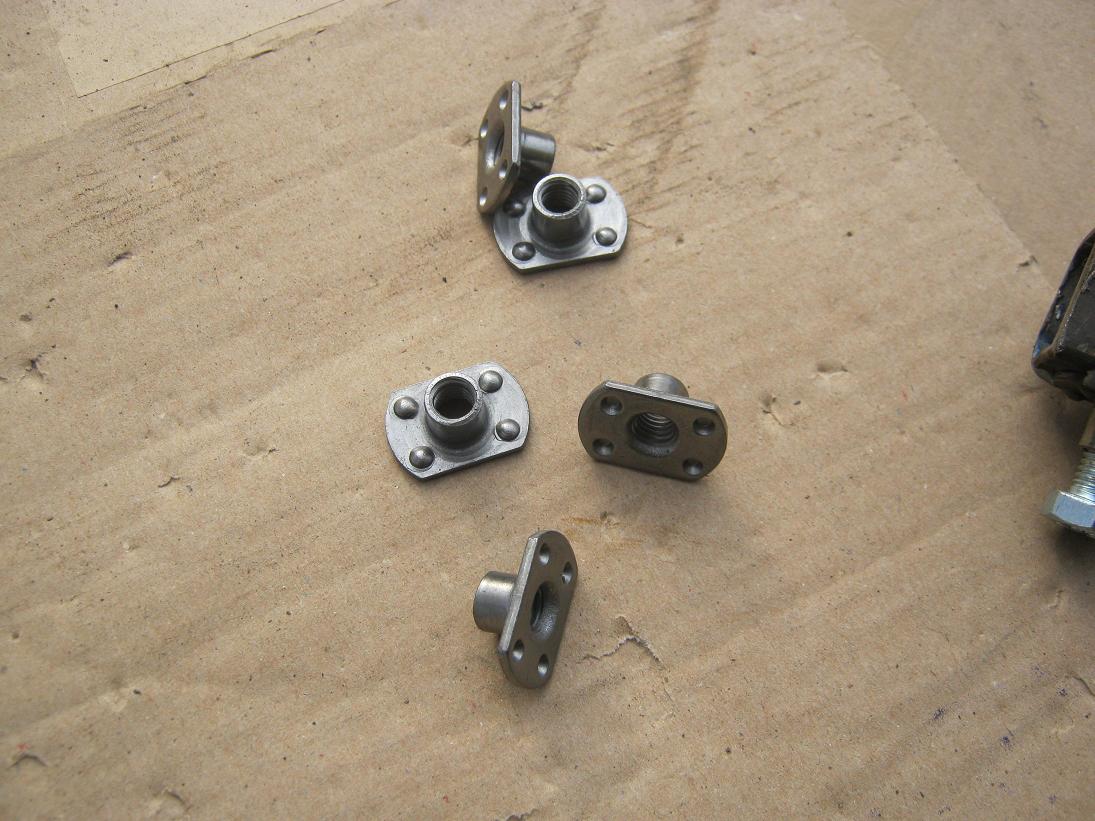

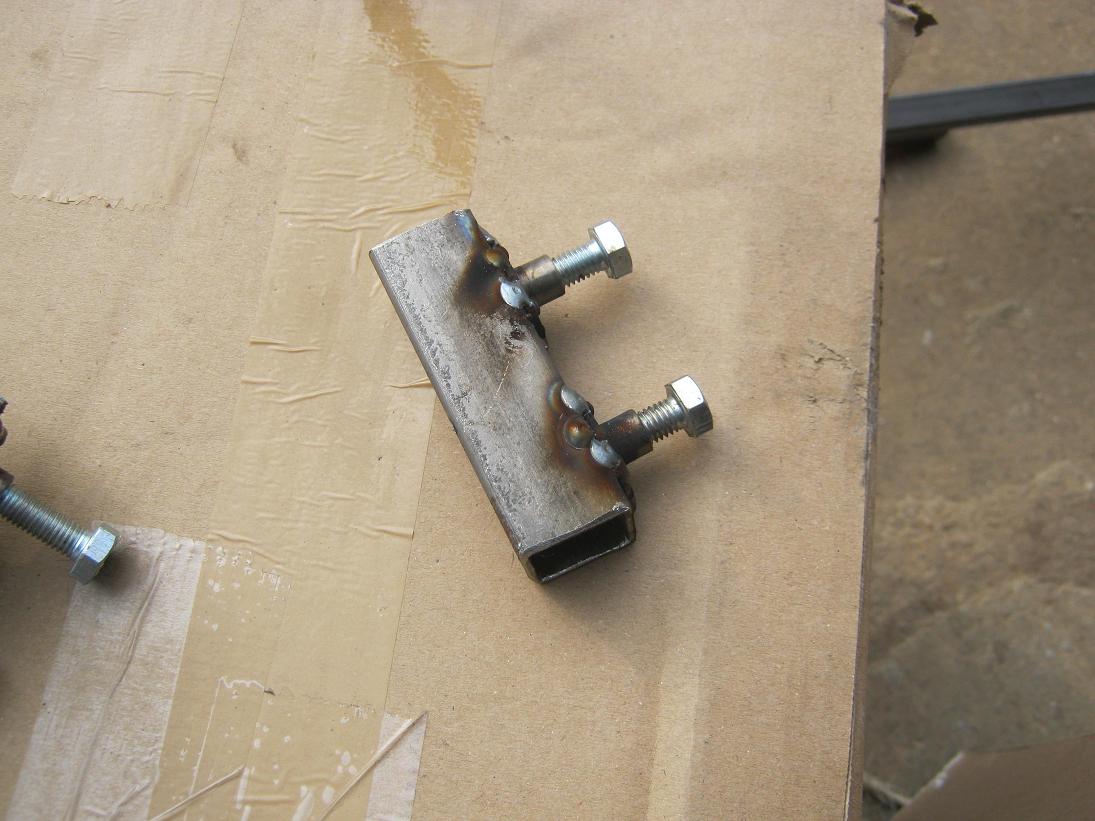

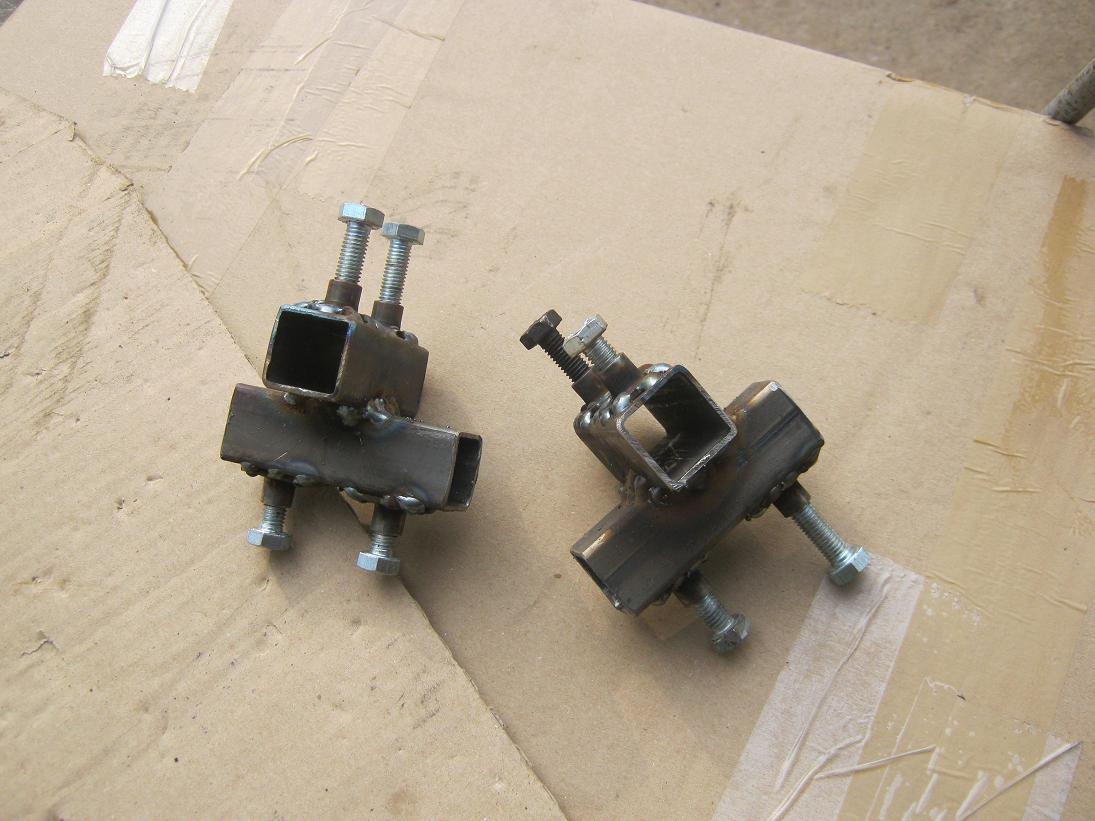

Bild 34: Kreuzverbinder. Bild 35: halber Kreuzverbinder. Bild 36: Anschweißmuttern M8, erhältlich im Fach-Schraubenhandel, gepackt zu 200 Stück. Man kann aber auch normale Muttern nehmen in blank oder Edelstahl. Nicht in verzinkt, das läßt sich schlecht schweißen und gibt auch giftige Dämpfe. |
