Laufendes-2013-126 Ein Scheibenwischermotor treibt die Welt an. |
|
Vorwort. Mit Scheibenwischermotoren als Antrieb kann man eine ganze Reihe von Maschinen, Geräten und Anlagen selber bauen und jahrelang betreiben und selbst instandhalten. In diesem Aufsatz hier bringe ich erste Anmerkungen dazu, in späteren Beiträgen will ich einzelne Anlagen und die Steuerung dazu zum Nachbauen zeigen. Ich beginne mit einigen Bildern, danach folgt die Beschreibung. |
|
Einstieg. Ein Scheibenwischermotor ist ein kleiner 12-Volt-Gleichstrommotor mit Untersetzungsgetriebe. Man kann ihn aus alten Autos ausbauen oder als Neuteil kaufen. Ein Scheibenwischermotor ist ziemlich kräftig, für den, der es nicht weiß, erstaunlich kräftig. Die nachfolgenden Bilder sollen das zeigen. |
|
|
|

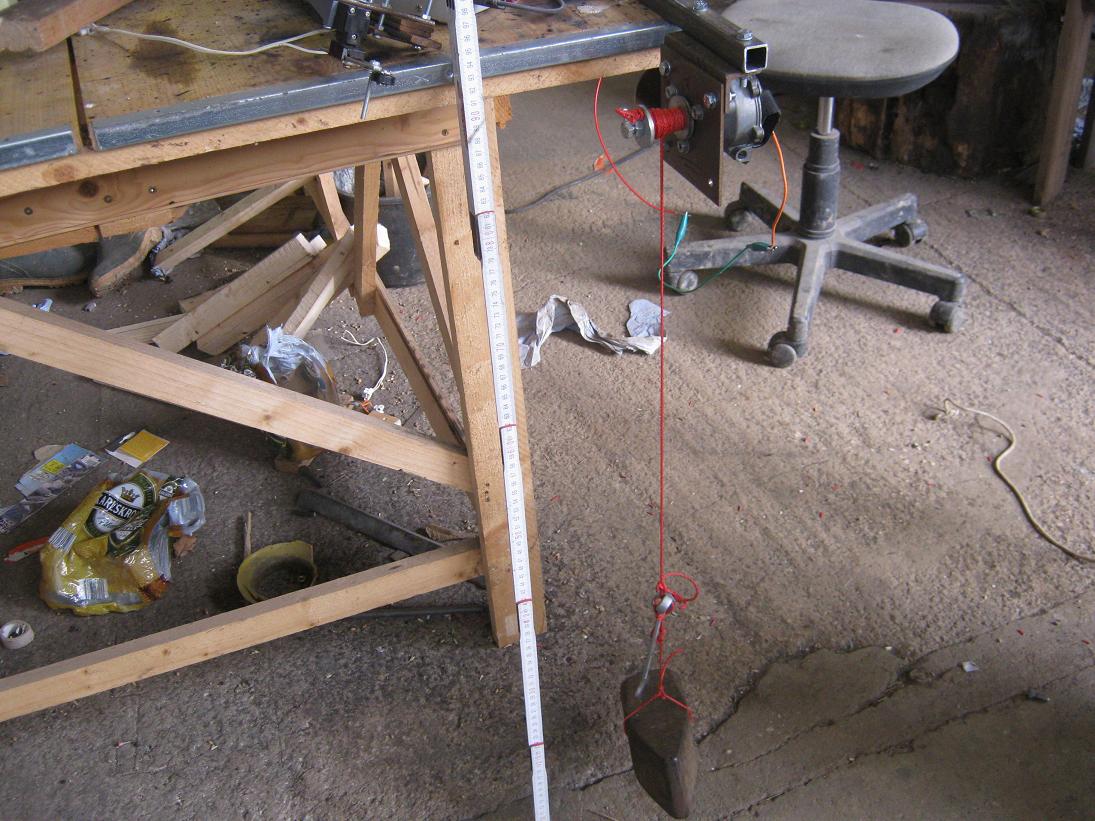

Bild 1: Der Scheibenwischermotor hebt mit einer Schnur, die sich auf einer Wickelrolle befindet,
ein Gewicht an.

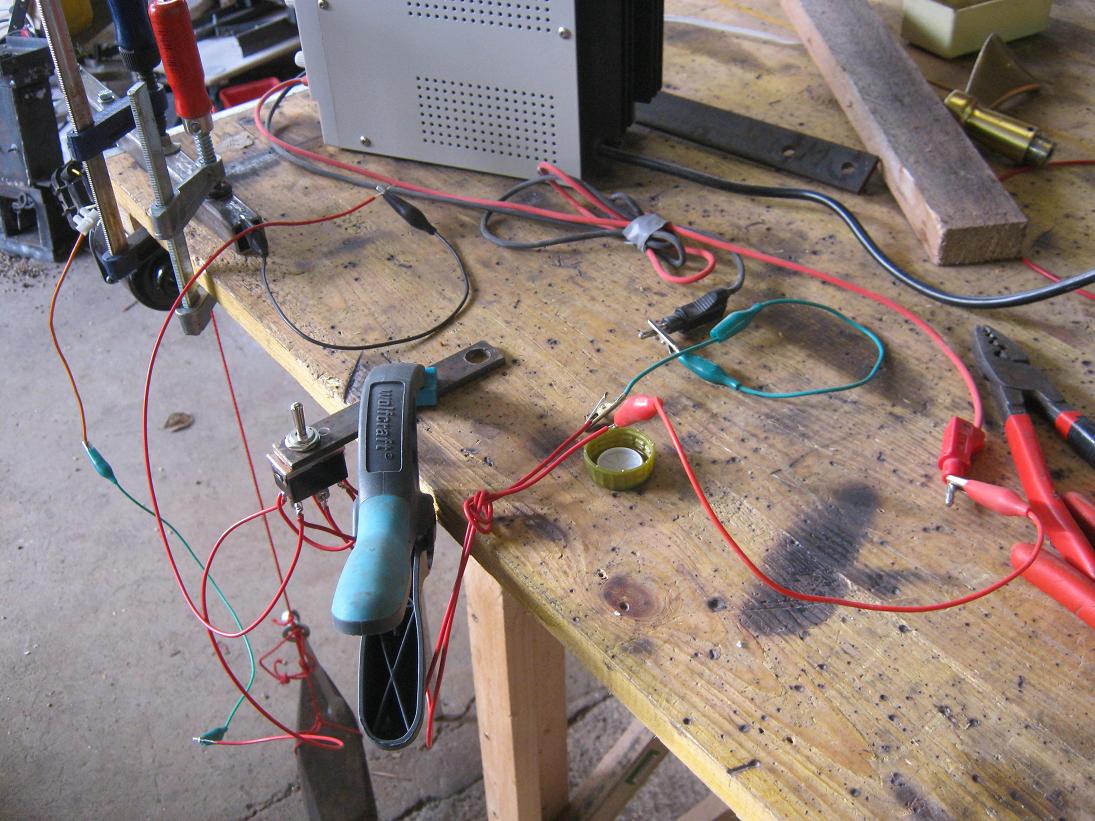

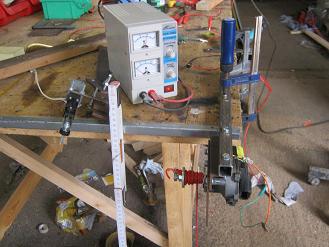

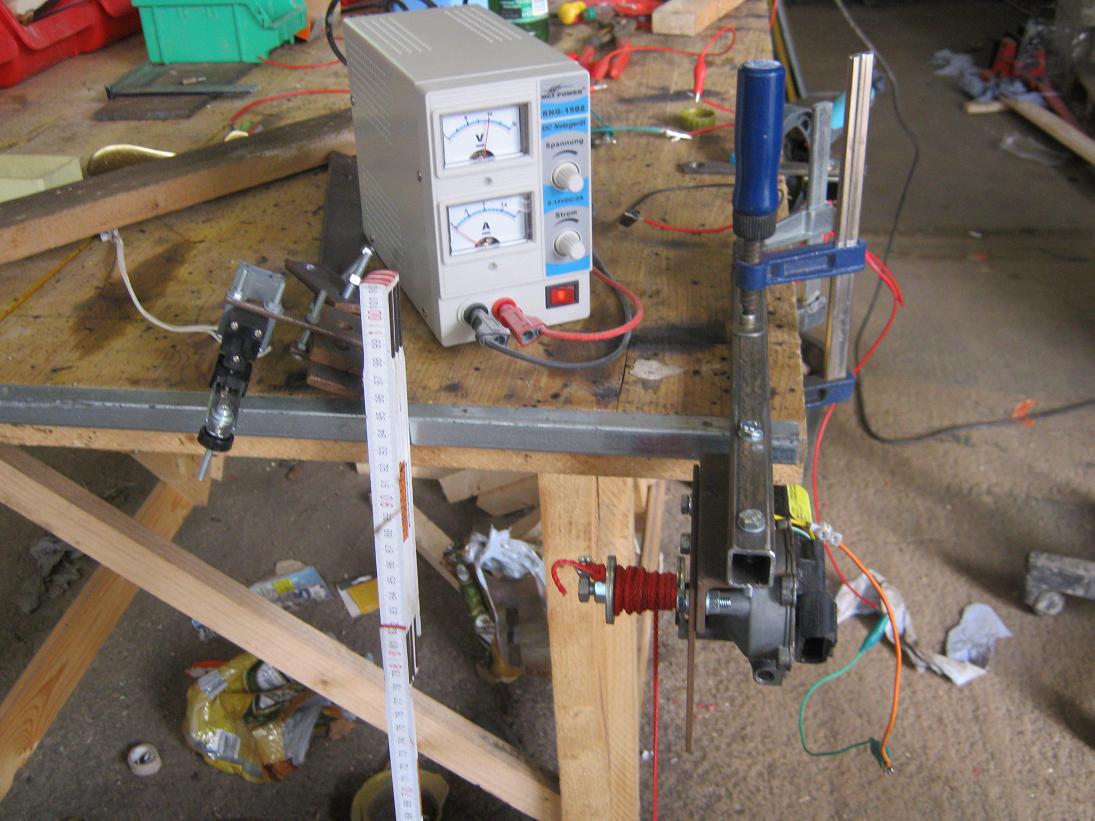

Bild 2: Netzteil, Motor und Wickelrolle. Bild 3: Kabel vom Netzteil zum Motor-Laufrichtungsumschalter. Schaltermittelstellung = Nullstellung. --- Man kann die Bilder zwecks Vergrößerung anklicken. |
|
|

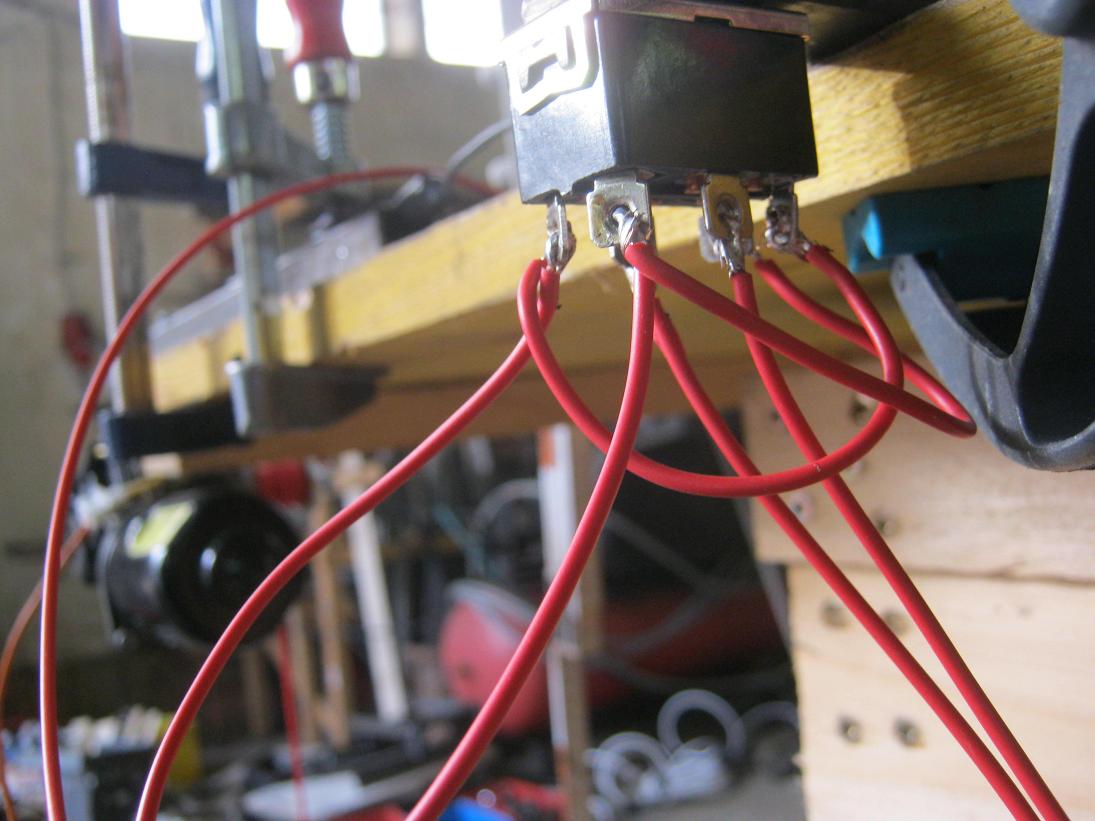

Bild 4: Richtungsumschalter und Kabelanschlüsse daran.
Die Kabel snd verlötet, damit es gut hält.

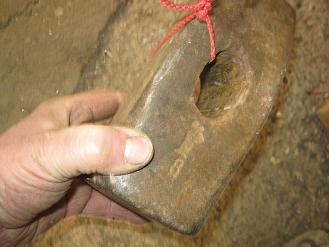

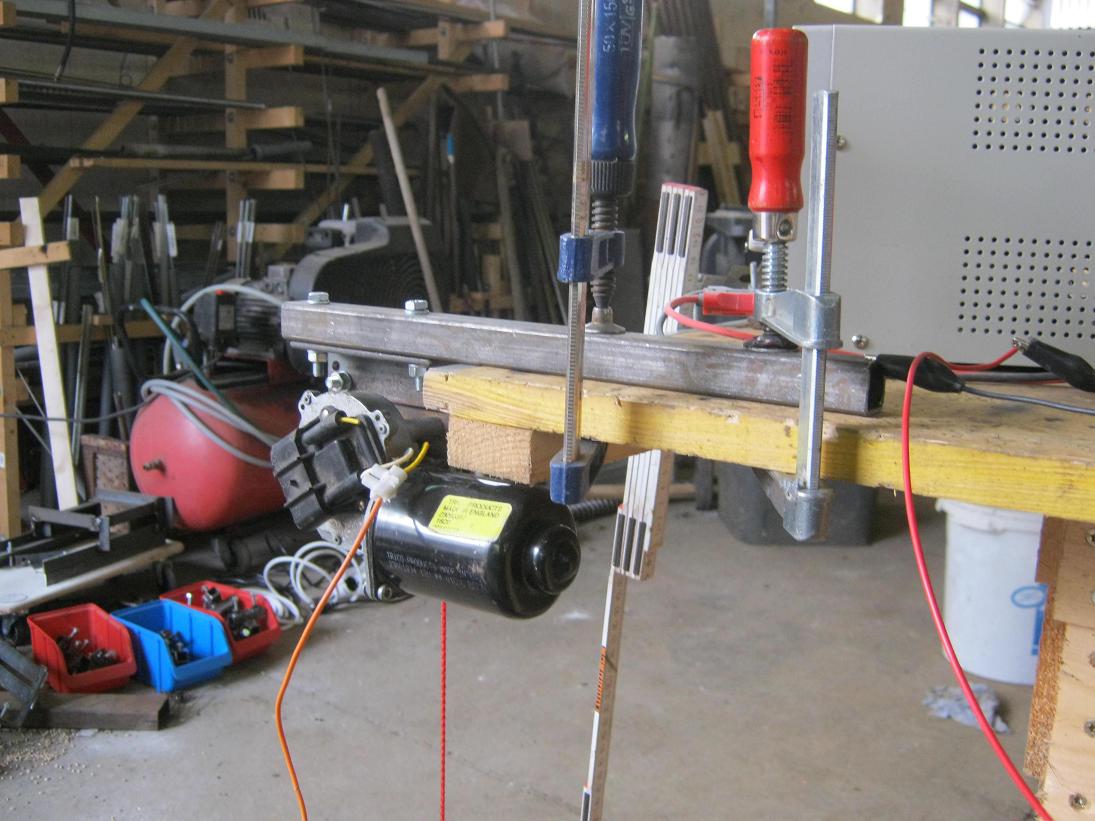

Bild 5: Befestigung des Motors am Tisch. Bild 6: Das Gewicht ist ein 8-Kilogramm-Vorschlaghammer-Kopf. |
|
|

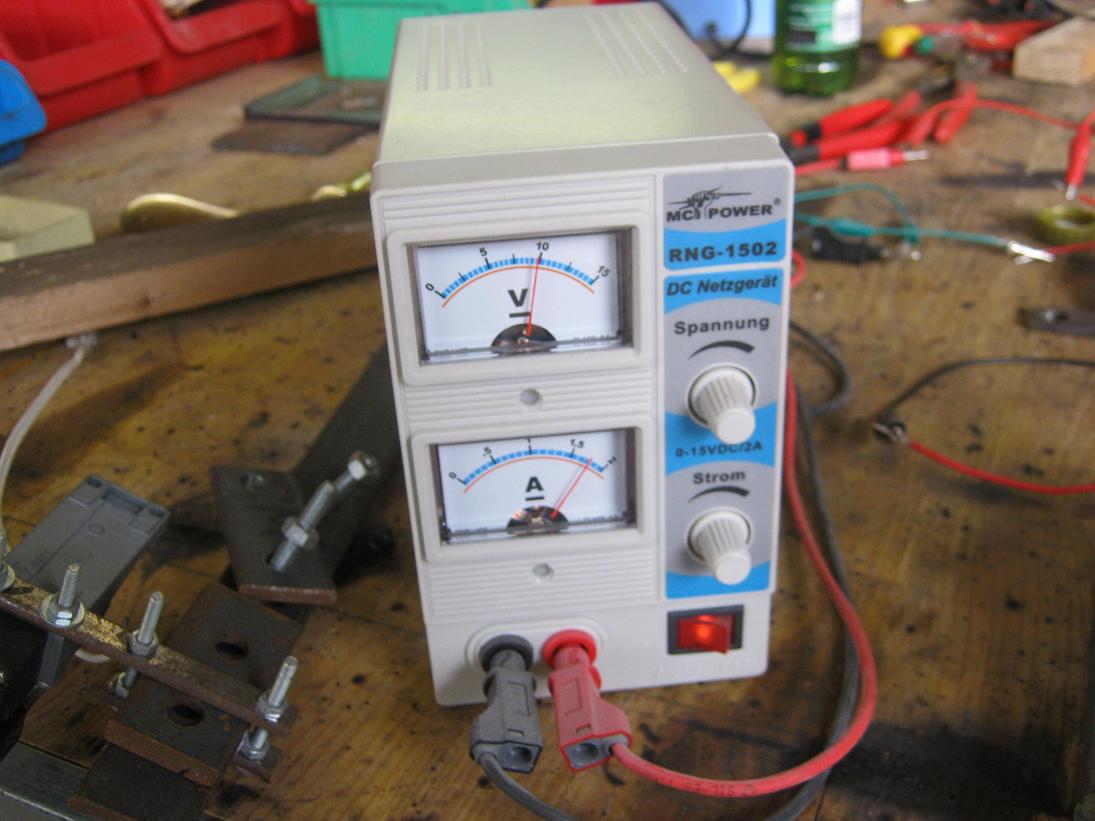

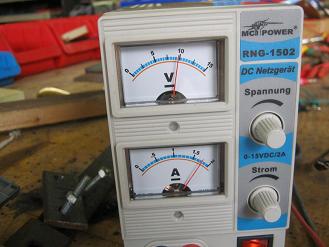

Bild 7: Der Motor zieht 1,8 Ampere bei 10 Volt eingestellter Spannung, das sind
18 Watt Aufnahmeleistung.

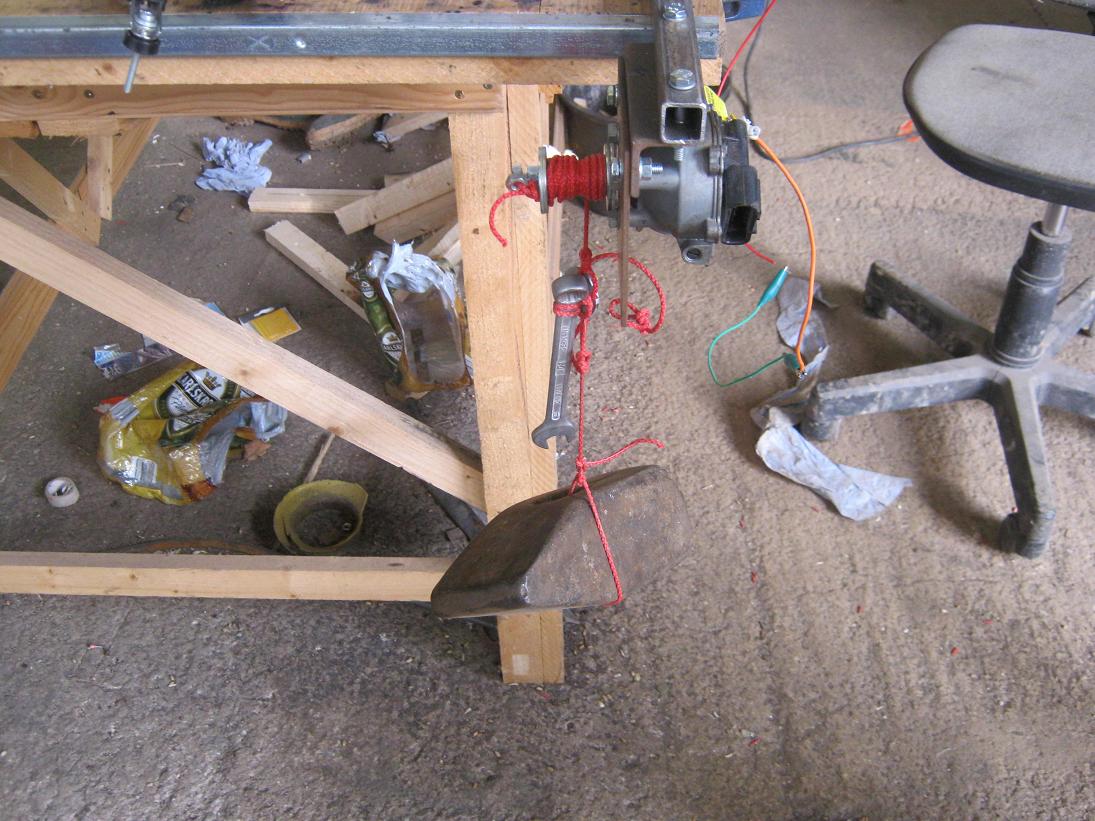

Bild 8: Das Gewicht in der oberen Stellung. Der Höhenunterschied zwischen oben und unten beträgt 0,5 Meter. Die benötigte Zeit war 14 Sekunden. Die Nutzleistung war 8 kg mal 9,81 m/sec² mal 0,5 Meter durch 14 Sekunden= 3,0 Nm/sec=3Watt. Daraus errechnet sich ein Wirkungsgrad von 18%, gerechnet als Nutzleistung durch Aufnahmeleistung. Dieser recht geringe Wirkungsgrad erklärt sich: a) Es ist ein kleiner Motor. b) Er ist mit dem Ziel billig und zuverlässig gebaut, der Wirkungsgrad ist beim Auto weniger wichtig, der Kraftbedarf für den Scheibenwischermotor verschwindet gegenüber dem Gesamt-Kraftbedarf des Kraftwagens. c) Ich habe nur den kleinen Gang angeschlossen, gelbes Kabel am Motor. Teillastbetrieb bringt meistens geringeren Wirkungsgrad, dafür aber höhere Lebensdauer des Motors. d) Auch lasse ich den Motor nur mit 10 Volt anstelle der vorgesehenen Betriebsspannung von 12 bis 13 Volt im Kraftfahrzeug laufen. Minderspannung bringt geringeren Wirkugnsgrad und höhere Lebensdauer. --- Der Wirkungsgrad ist so, wie er ist. Es kommt darauf an, daß der Motor zu bezahlbaren Anschaffungskosten und zu bezahlbaren Betriebskosten zuverlässig seine Arbeit verrichtet. Ein Motor, der einen etwas höheren Wirkungsgrad hat, aber dafür sehr teuer ist, wird sich für viele Anwendungszwecke, bei denen ein billiger Motor gebraucht wird, eben nicht durchsetzen. Bei anderen Einsatzzwecken aber schon. Für mich kommt es in erster Linie darauf an, daß der Motor verfügbar ist, weltweit, jederzeit, überall, in großen Stückzahlen und daß er erprobt ist und zuverlässig läuft. Deshalb habe ich den Scheibenwischermotor als Antrieb für die Welt gewählt. Bild 9: Gesamtansicht. |
|
|

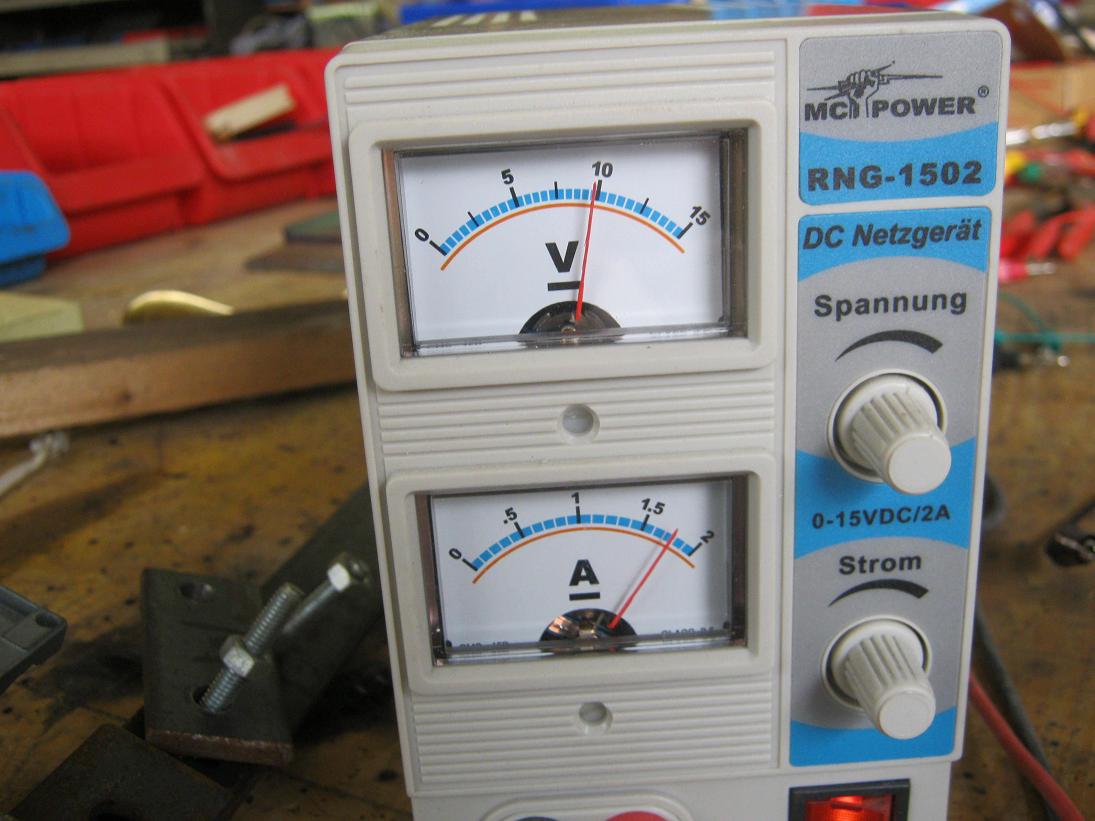

Bild 10: 10 Volt mal 1,8 Ampere = 18 Watt (Aufnahmeleistung).

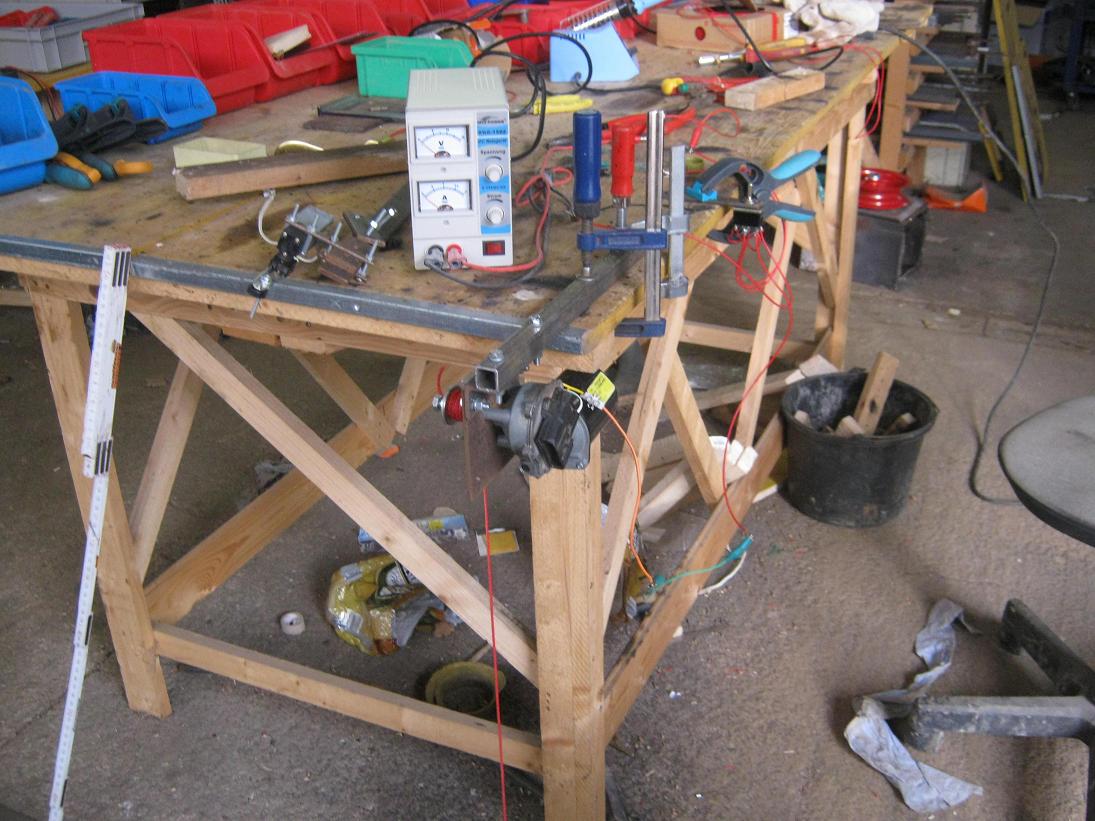

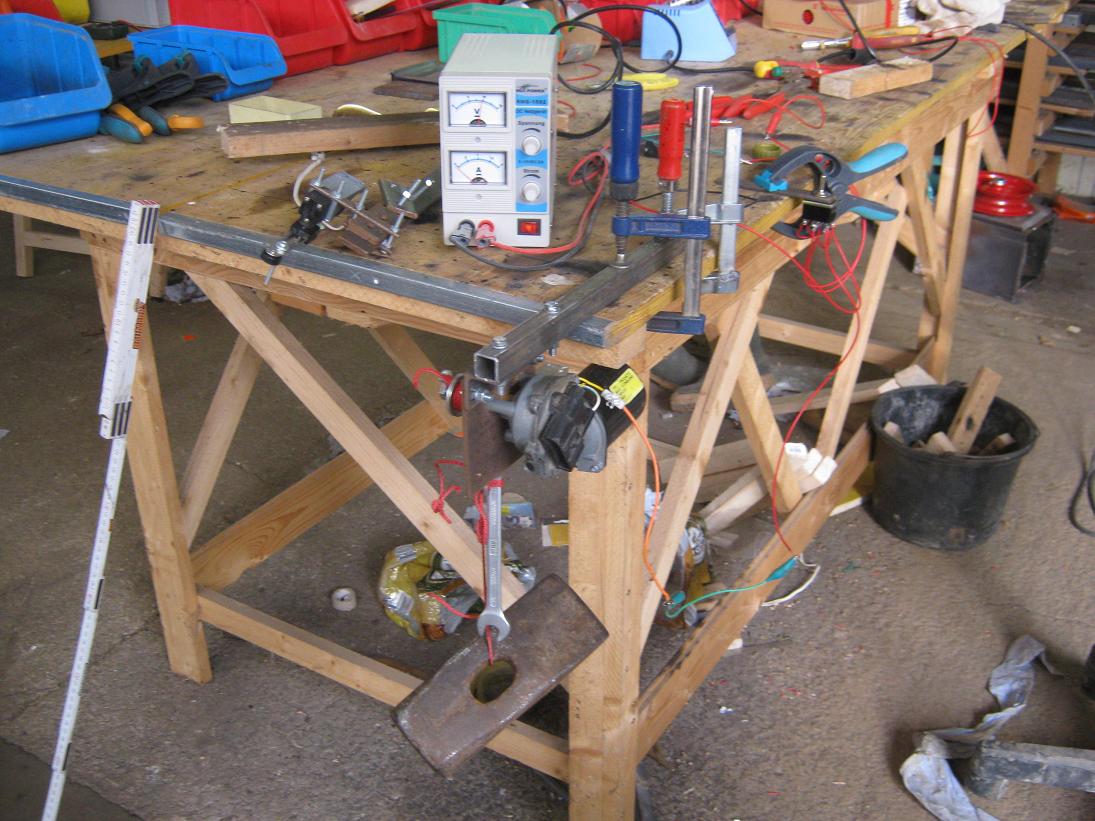

Bild 11: Gesamtansicht. |
|
Bewertung.
1. Der kleine Motor ist kräftig. 8 kg sind 16 Kunststoff-Halbliterflaschen Bier vom Gewicht her. Man nehme sich 16 volle Halbliterflaschen, packe diese in einen Sack oder in einen Kasten und hebe diesen 8 Stunden lang jede Minute zweimal 0,5 Meter hoch und lasse ihn dann wieder ab. Dann weiß man, was man geschafft hat. Und der Motor kann das nicht nur 8 Stunden lang, sondern 24 Stunden am Tag und auch am Wochenende. Wenn dieser Motor in das passende Gerät eingebaut ist, dann kann er dem Menschen die Arbeit sehr erleichtern. 2. Der Mensch kann auf Dauer etwa 50 bis 100 Watt Nutzleistung abgeben, davon mit den starken Beinmuskeln ungefähr 90% und mit den etwas weniger starken und weniger auf Dauerleistung ausgelegten Armmuskeln ungefähr 10% (man kann ja einmal versuchen, auf den Händen zu laufen, dann merkt man den Unterschied). Also mit den Armen kann der Mensch etwa 5 bis 10 Watt Dauerleistung vollbringen. Aber das packt der Mensch höchsten 8 Stunden am Tag, und er braucht Wochenende und Urlaub. Der Scheibenwischermotor hat ungefähr 3 bis 10 Watt Nutzleistung und kann diese rund um die Uhr erbringen. Zum reinen Halten eines Gewichtes braucht der Scheibenwischermotor keinen Antrieb. Für den Menschen ist das reine Halten eines Gewichtes die schwerste und anstrengendste Arbeit überhaupt. Der menschliche Körper ist dafür nicht gemacht. 3. Die vorgezeigten Angaben legen nahe, daß ein Scheibenwischermotor, in einem passenden Gerät eingesetzt und mit einer passenden Steuerung versehen, die Arbeit eines Menschen durchführen kann. Aufgrund ihres niedrigen Preises können diese Maschinen und Geräte im Volk so weit verbreitet werden, daß jeder eines oder mehrere dieser Geräte hat. Dann ergeben sich neue Formen der Arbeitserledigung, der Geldverteilung, des Zusammenlebens der Menschen. Das fügt sich alles nach und nach in genau dem Maße, in dem sich diese genannten Geräte und Steuerungen massenhaft und in der Bevölkerung breit verteilt einführen. 4. Es ist der genaue Gegenentwurf zu der derzeitigen Weltlage, daß die Technik des Westens kostenlos nach China geschafft wird, dort die Werkbank für die Welt entsteht und die Menschen in den übrigen Erdteilen diese Dinge kaufen sollen/müssen. Daraus ziehen nur die Geldleute und Handelsleute einen Nutzen, sonst keiner. Diese "Globalisierung" bedeutet: Es wird alles billiger, aber keiner kann es sich mehr leisten, weil er nämlich keine Arbeit mehr hat. |
