Laufendes-2013-115 Vorderrad-Endabtrieb beim Fendt Favorit 612 abdichten. |
|

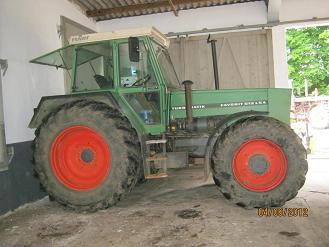

Vorwort Der Fendt-Favorit-Schlepper wurde von Anfang der 1970iger Jahre mit wenigen Veränderungen bis 1993 gebaut. Es sind auch heute noch sehr viele Fendt Favorit im täglichen Einsatz. |
|
Die Abdichtung des Vorderradendantriebs. Beim Vorderradantrieb läuft eine Welle von der Vorderachse über ein Kardangelenk in ein kleines Getriebe und an diesem Getriebe sitzt das Rad. Dieses Endgetriebe übersetzt die hohe Drehzahl der Antriebswelle in die geringe Drehzahl mit großer Kraft am Rad. Das Endgetriebe ist als sogenanntes Planetengetriebe ausgebildet. Das linke und das rechte Vorderrad haben jeweils ein eigenes Planetengetriebe. Die Stelle, an der die Antriebswelle in das Planetengetriebe eintritt, wird im Lauf von einigen tausend Betriebsstunden undicht und es kommt zu Ölverlust. Dieser Schaden tritt meiner Schätzung nach ab 6.000 Betriebsstunden auf. An der Stelle, an welcher der Kunststoff-Wellendichtring auf der gehärteten Eingangswelle aufsitzt, bildet sich im Verlauf der Betriebszeit eine kleine Rille im Stahl und das ist die Ursache der Undichtigkeit. Es ist bemerkenswert, daß der Stahl verschleißt. Ich hätte erwartet, daß der Kunststoff verschleißt. Instandsetzung: Teile ausbauen und einen neuen Wellendichtring einsetzen. Wenn man einfach vom Händler ein Original-Ersatzteil nimmt, dann kann Folgendes vorkommen: Es wird genau der gleiche Wellendichtring geliefert und die Dichtstelle des Wellendichtrings wird nach dem Einbau genau auf die beschädigte Stelle der Eingangswelle aufliegen Betrachten wir einen solchen Wellendichtring einmal näher. Der Innendurchmesser des Wellendichtrings (=Durchmesser der Welle)liegt fest. Ebenso liegt der Außendurchmesser (=die Aufnahmeöffnung im Getriebe für den Wellendichtring) fest. Es gibt aber viele unterschiedliche Ausführungen, besonders hinsichtlich der Breite und auch bezüglich des Abstandes der Dichtlippe vom Seitenrand. Ich habe deshalb im Kugellagerhandel ( =Industriebedarfshandel ) einen etwas schmaleren (=nur schmaler, aber mit gleichem Innendurchmesser und gleichem Außendurchmesser wie der Original-Dichtring) Wellendichtring gekauft, siehe Bild, damit die Dichtlippe nach dem Einbau auf einer unbeschädigten Stelle der Welle liegt. Das ist einer der ganz seltenen Fälle, bei dem es besser ist, ein Fremdteil zu verwenden anstelle des Original-Ersatzteils. — Die Hinweise sind ohne Gewähr, Haftung wird nicht übernommen. — |
|
|
|

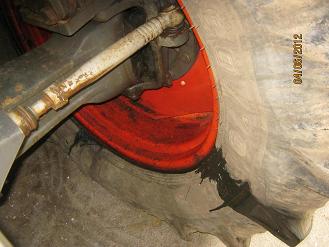

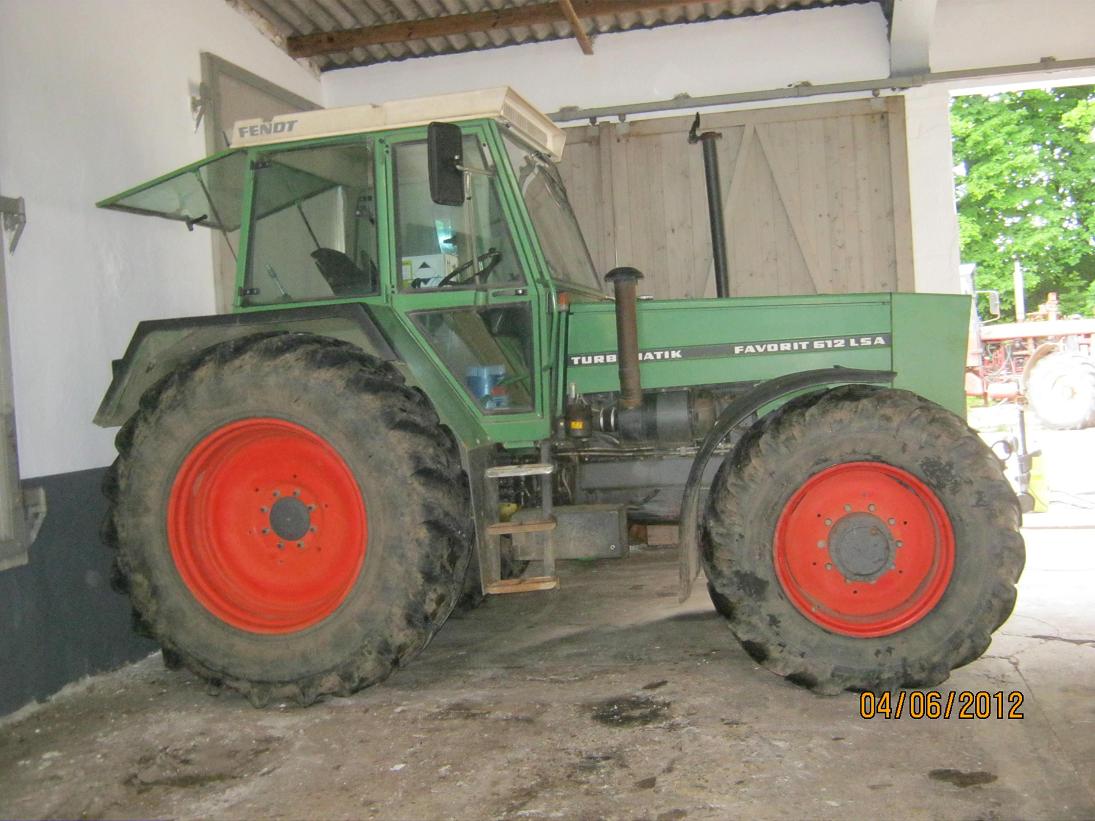

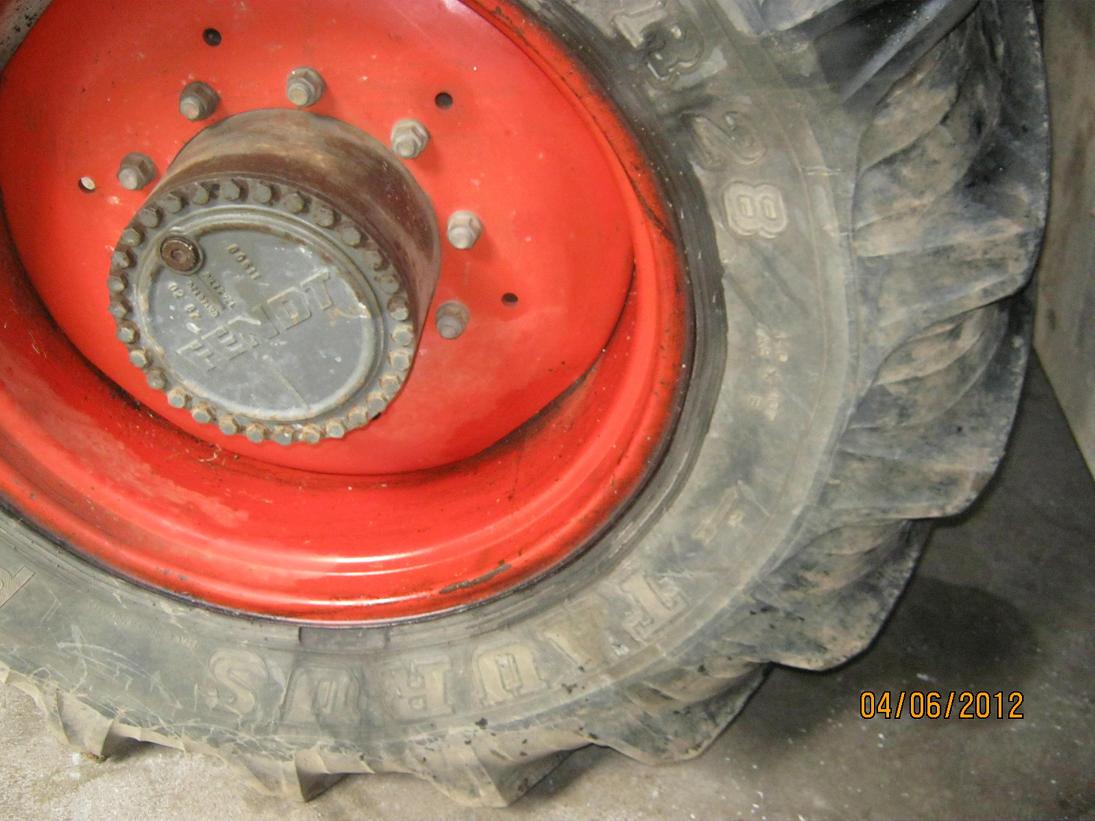

Das sind die ersten sechs Bilder. Bild 3 oben rechts zeigt das Rad, die hellgraue Lenkstange und den Ölverlust.
Bitte zwecks Vergrößerung anklicken.
|
|
|

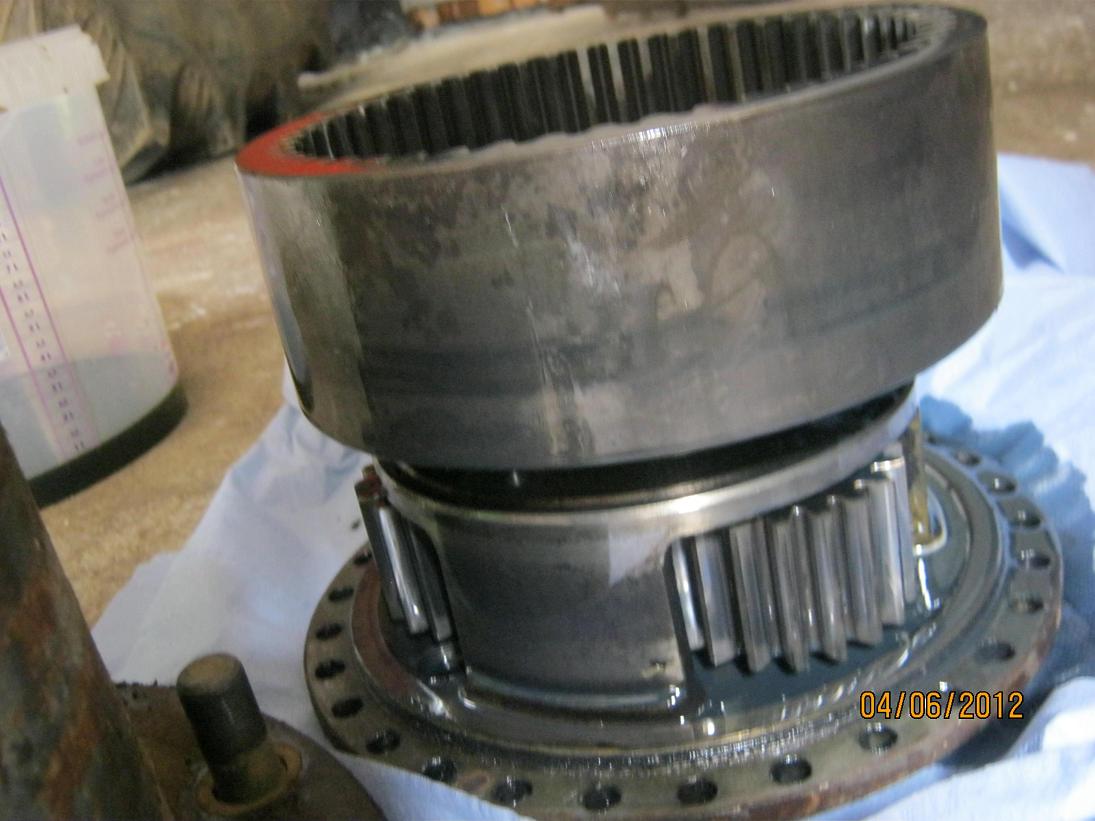

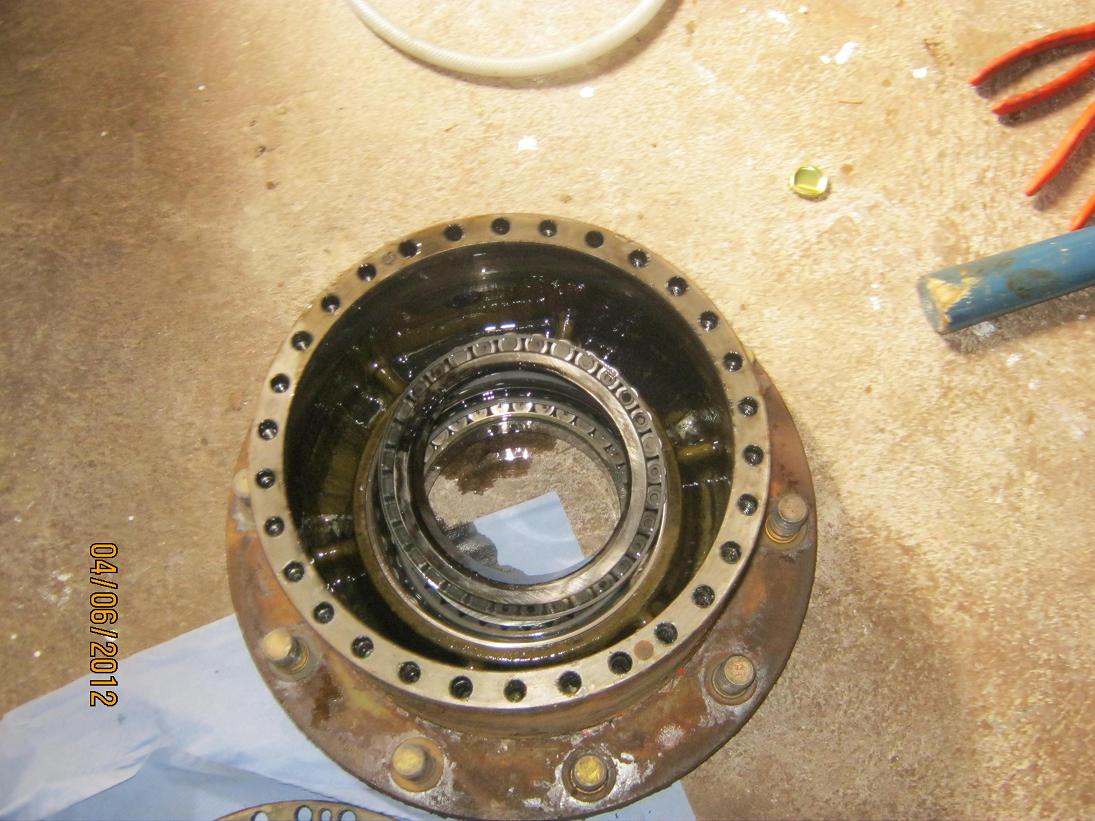

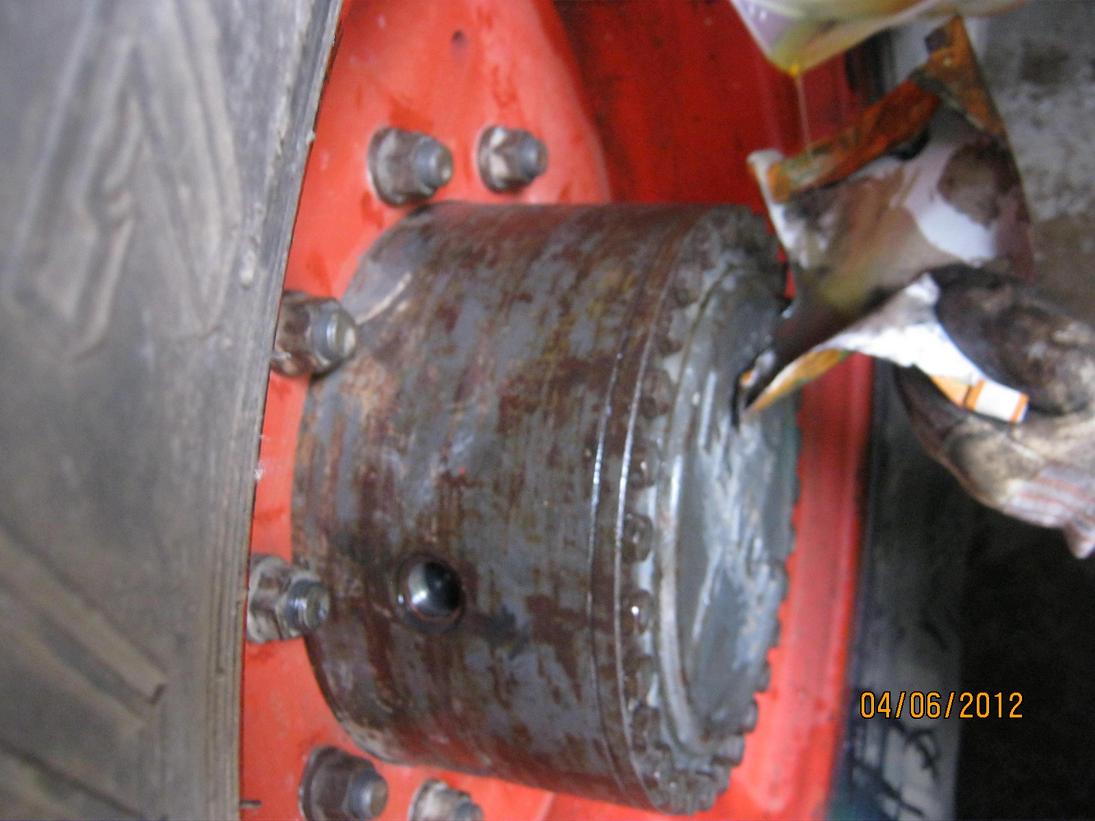

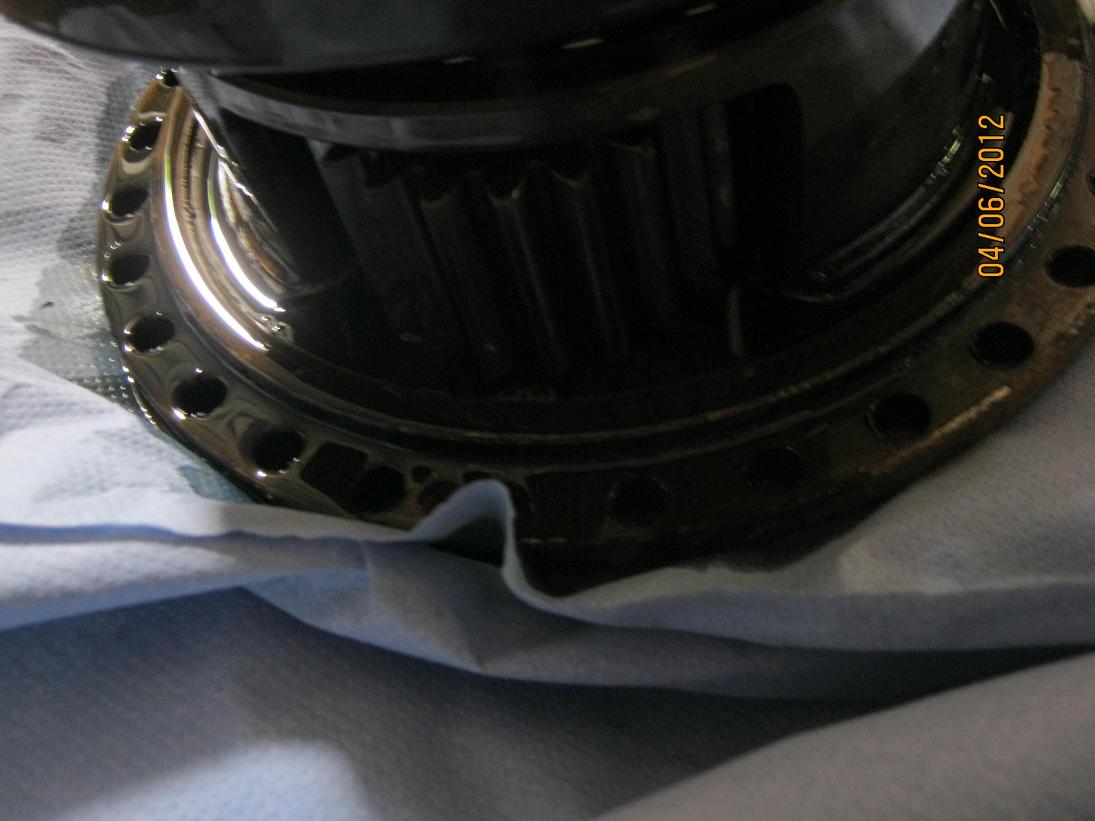

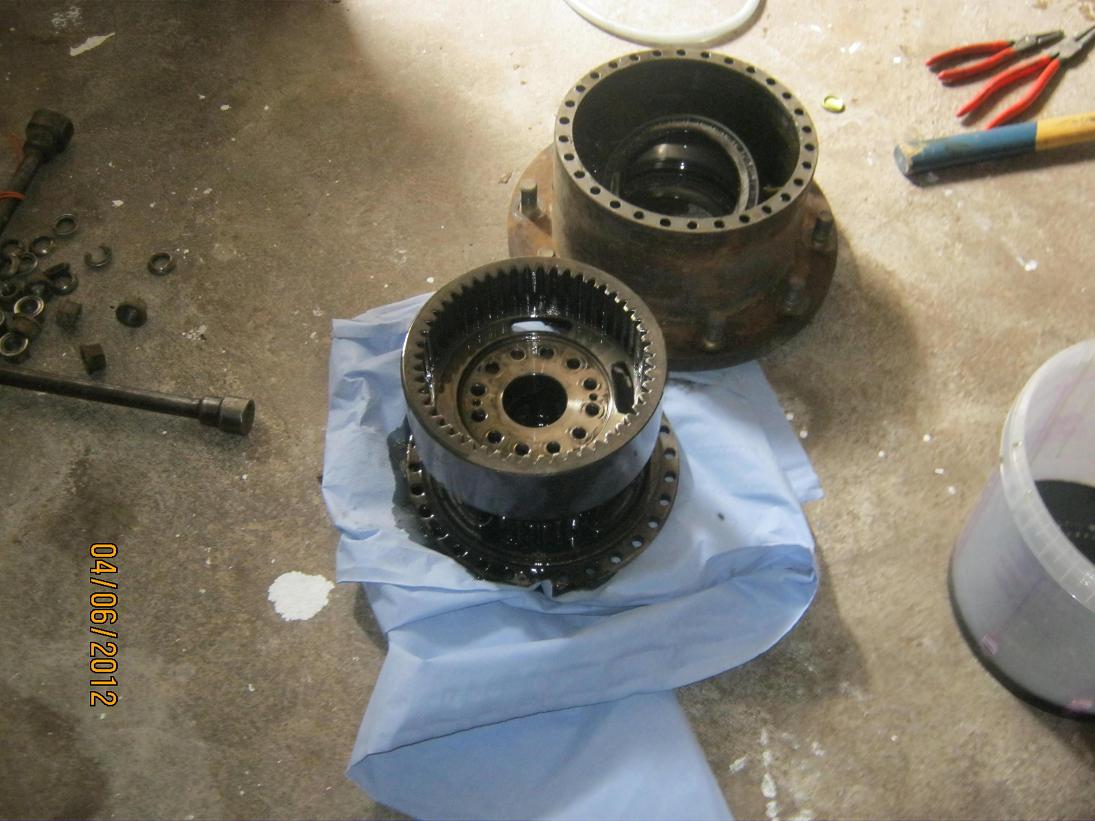

Das Planetengetriebe. Beim Zusammenbau muß man auch hier
einige Dichtungen ersetzen.
|
|
|

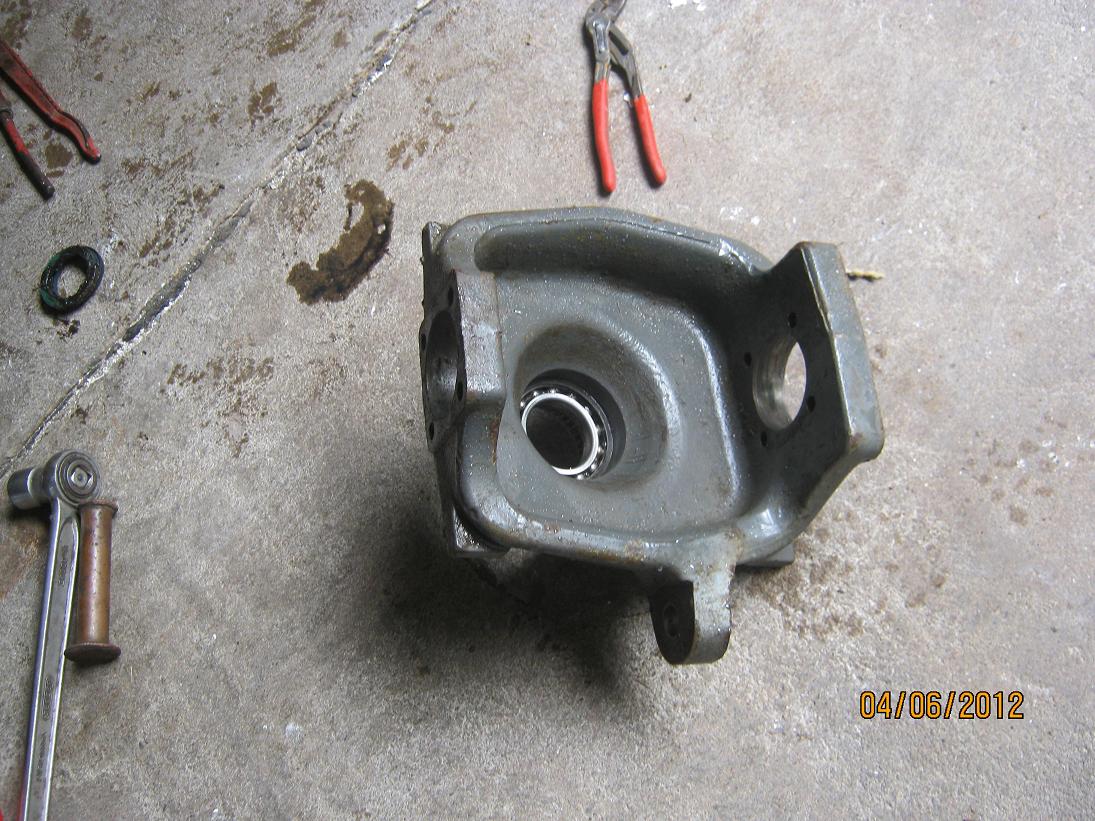

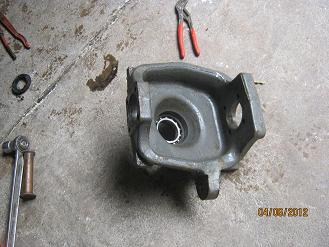

Die Verbindung zwischen Vorderachse und Rad. Diese Verbindung ist seitlich drehbar, damit der Schlepper lenkbar ist.

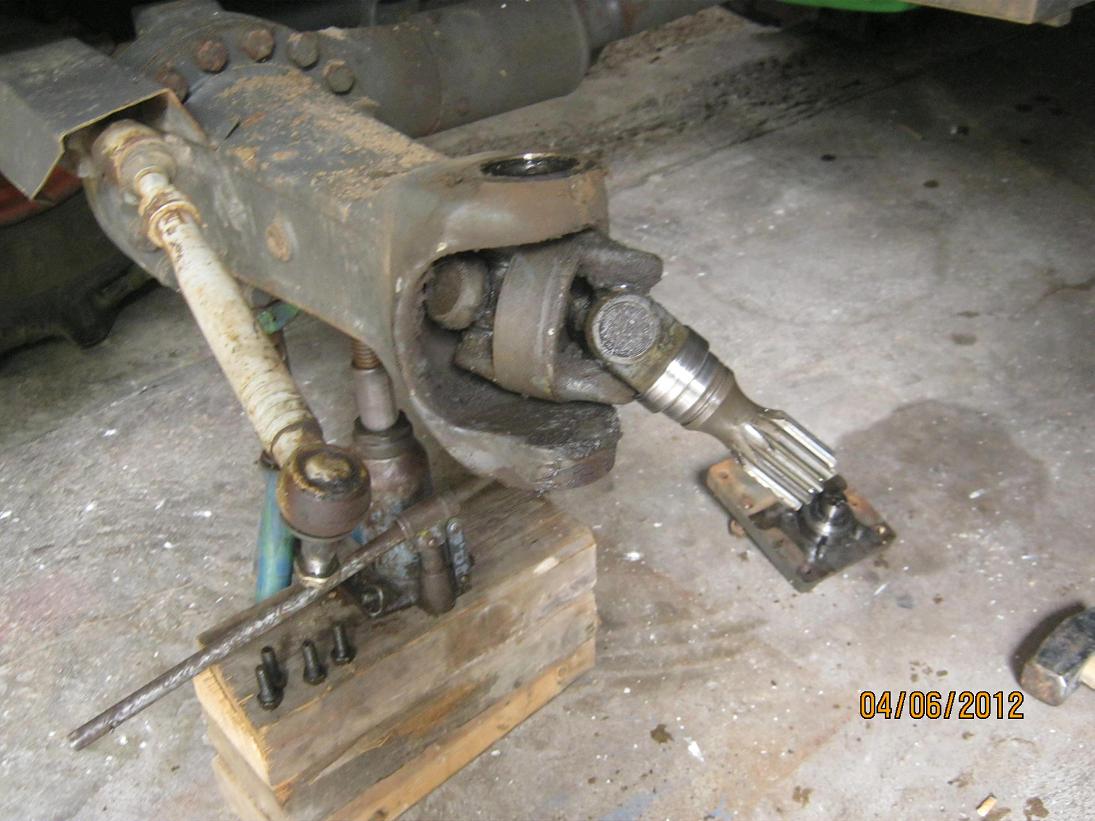

Die Radantriebswelle läuft mitten durch diese Verbindung hindurch.
Die Verbindung liegt wie ein Gehäuse um das Kardangelenk herum.

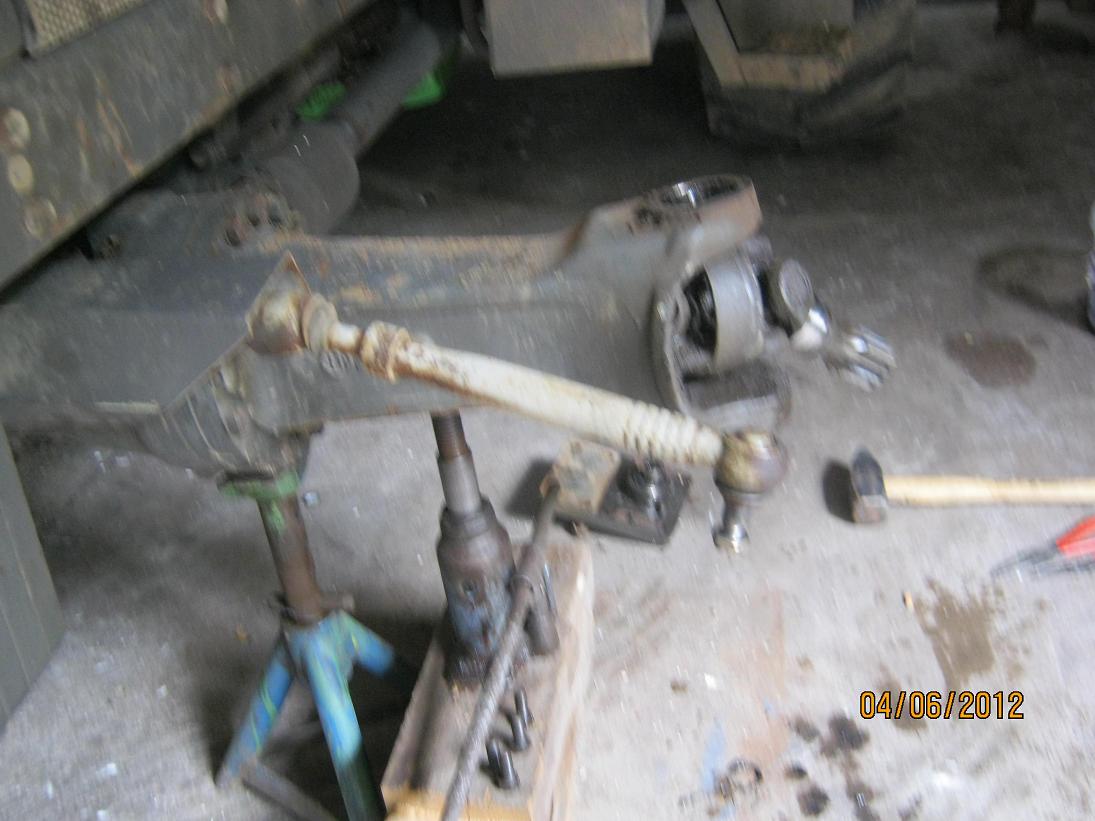

Siehe ganz oben Bild 3 die Befestigung der Lenkstange an dieser Verbindung.
|
|
|

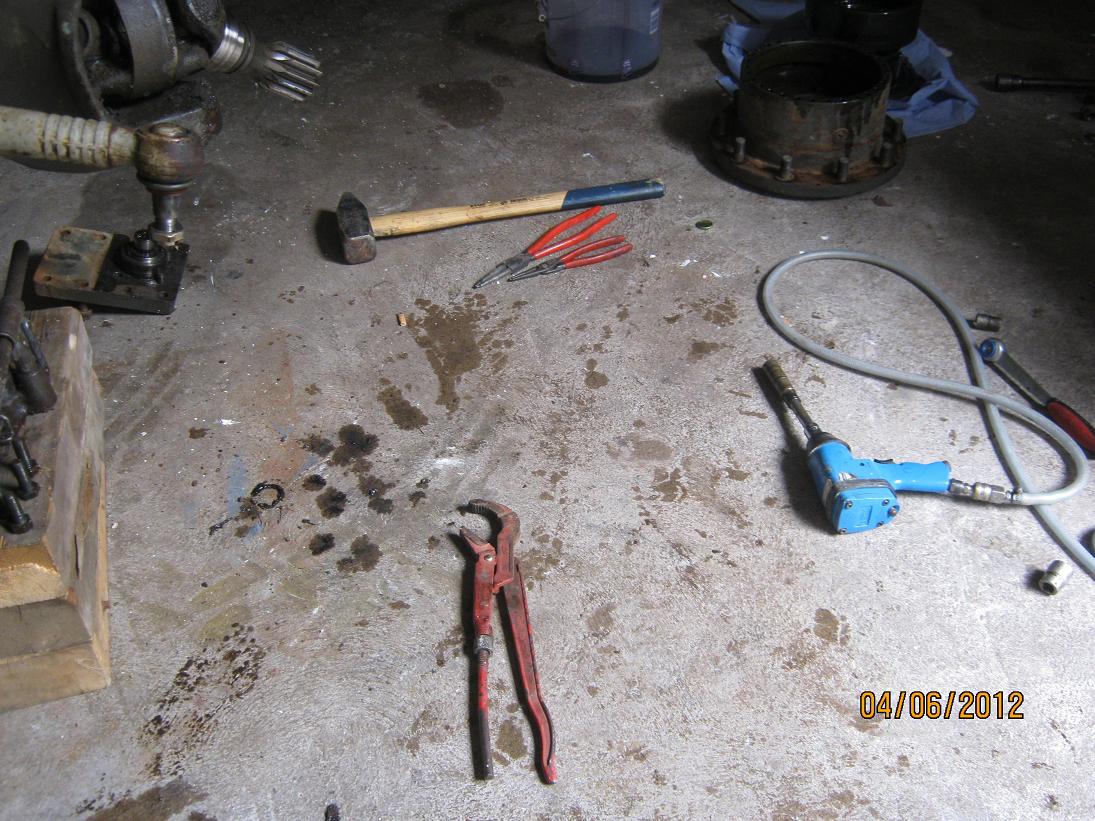

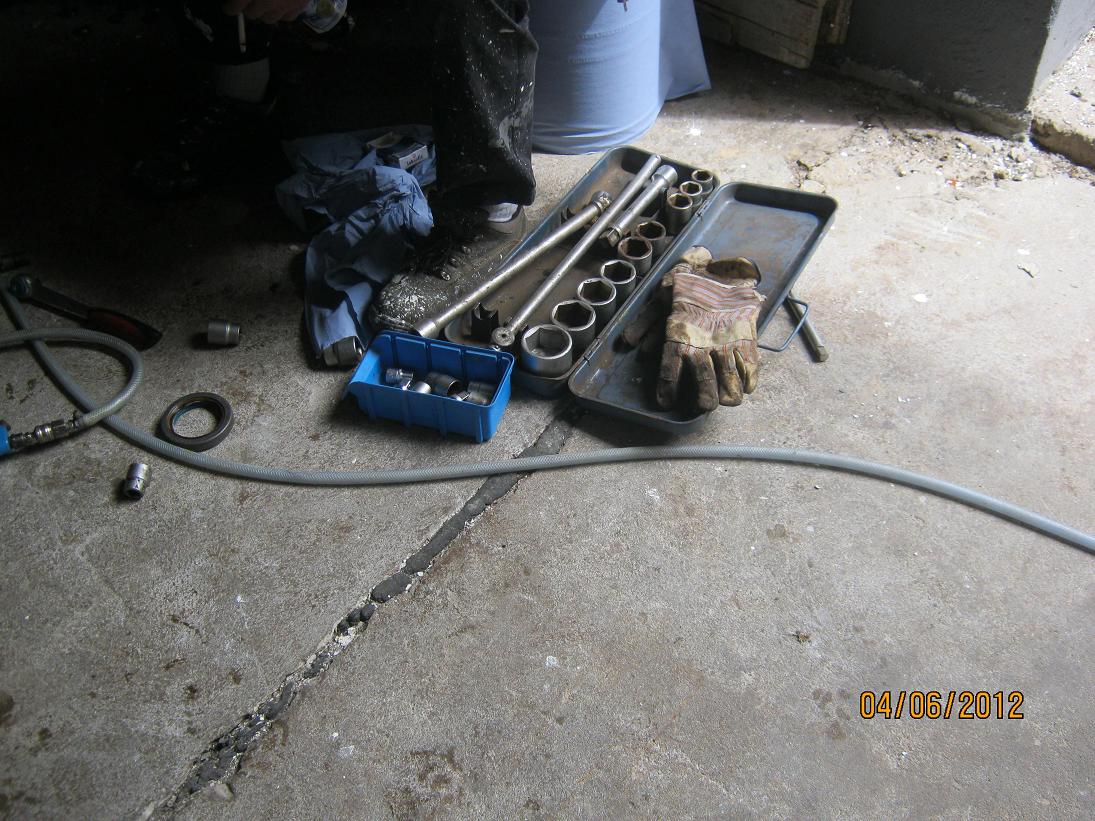

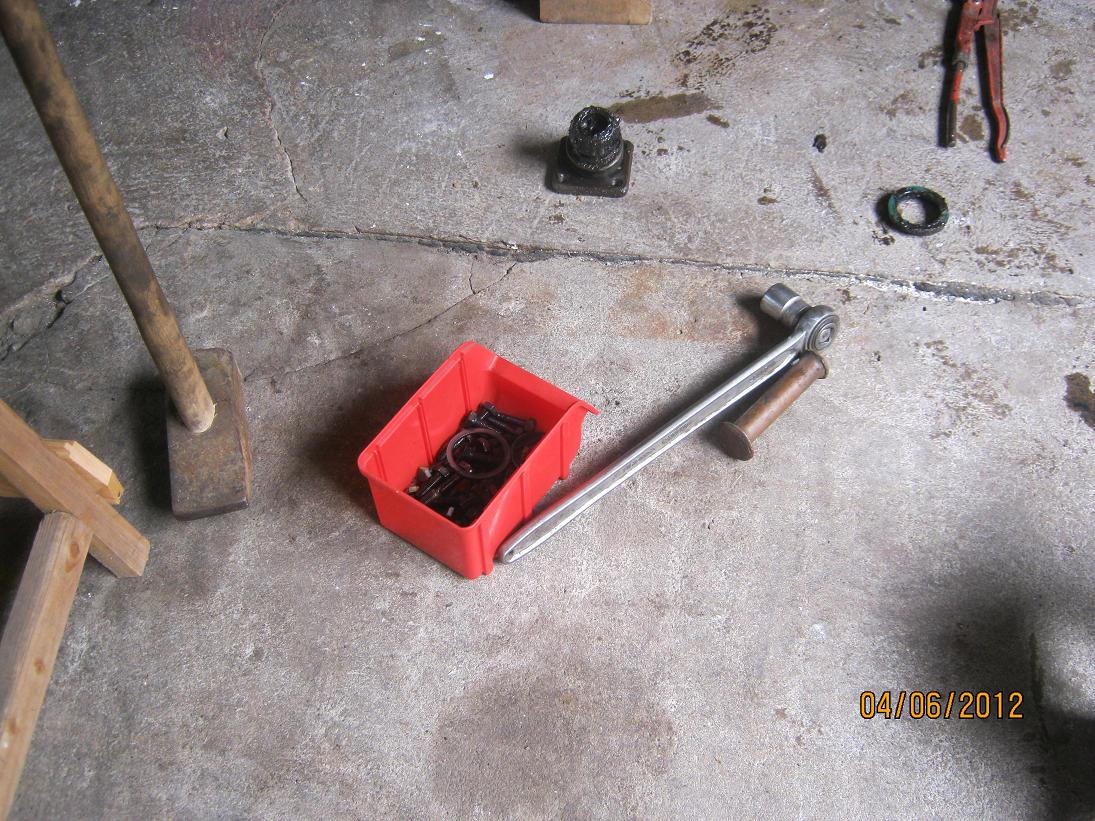

Werkzeug: Ratschenksten, Druckluftschrauber, Vorschlaghammer, den braucht man fast immer.
|
|
|

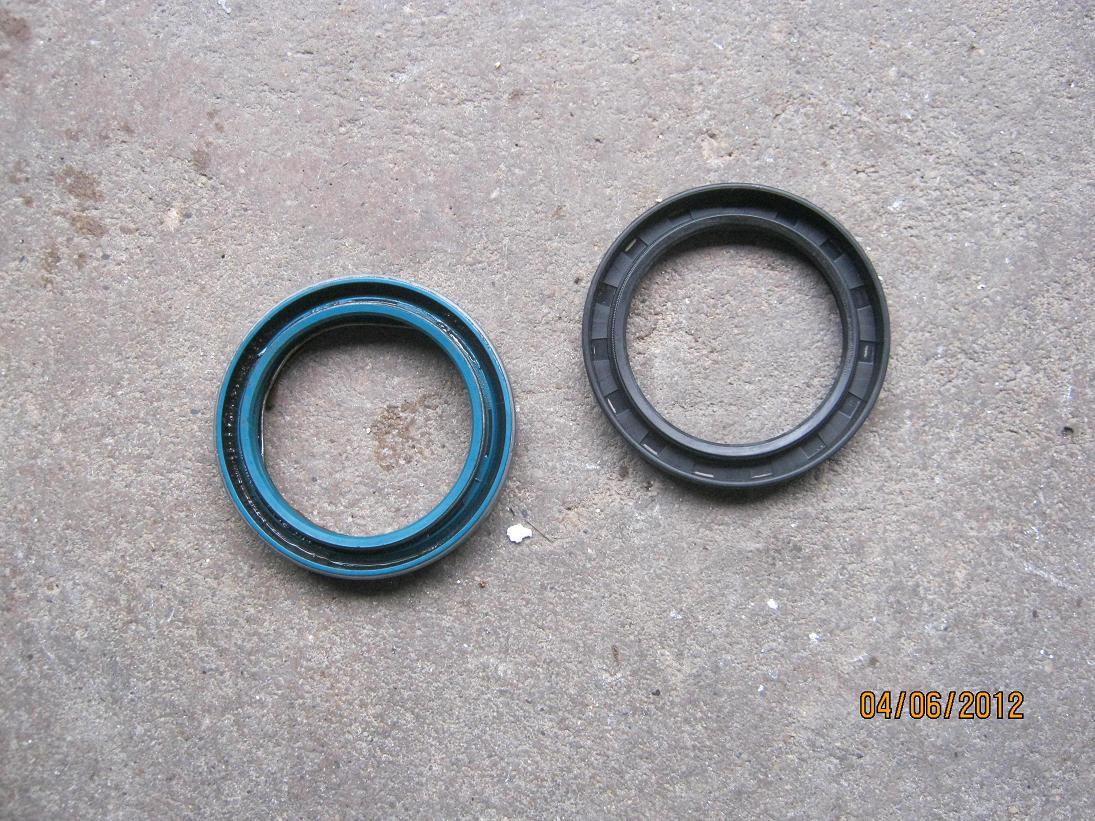

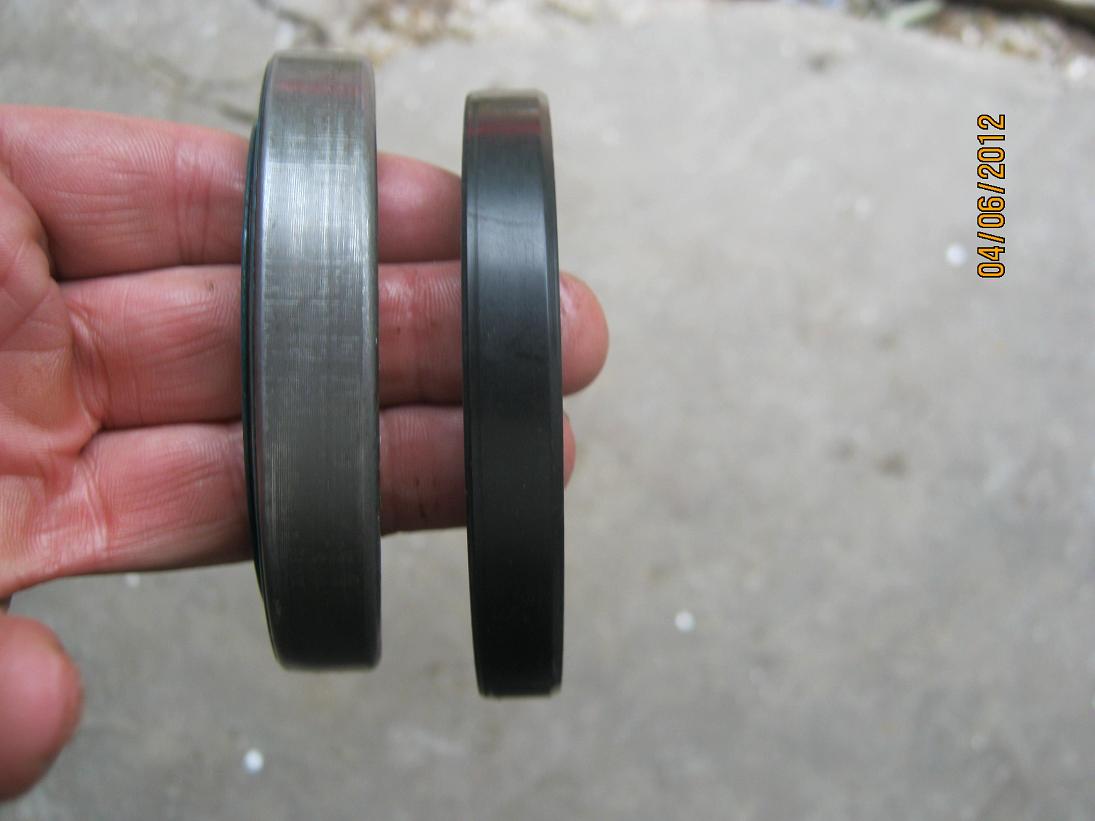

Der neue Wellendichtring muß mit seiner Dichtlippe einige Millimeter anders liegen als der alte Wellendichtring,
nur dann wird er dauerhaft abdichten.

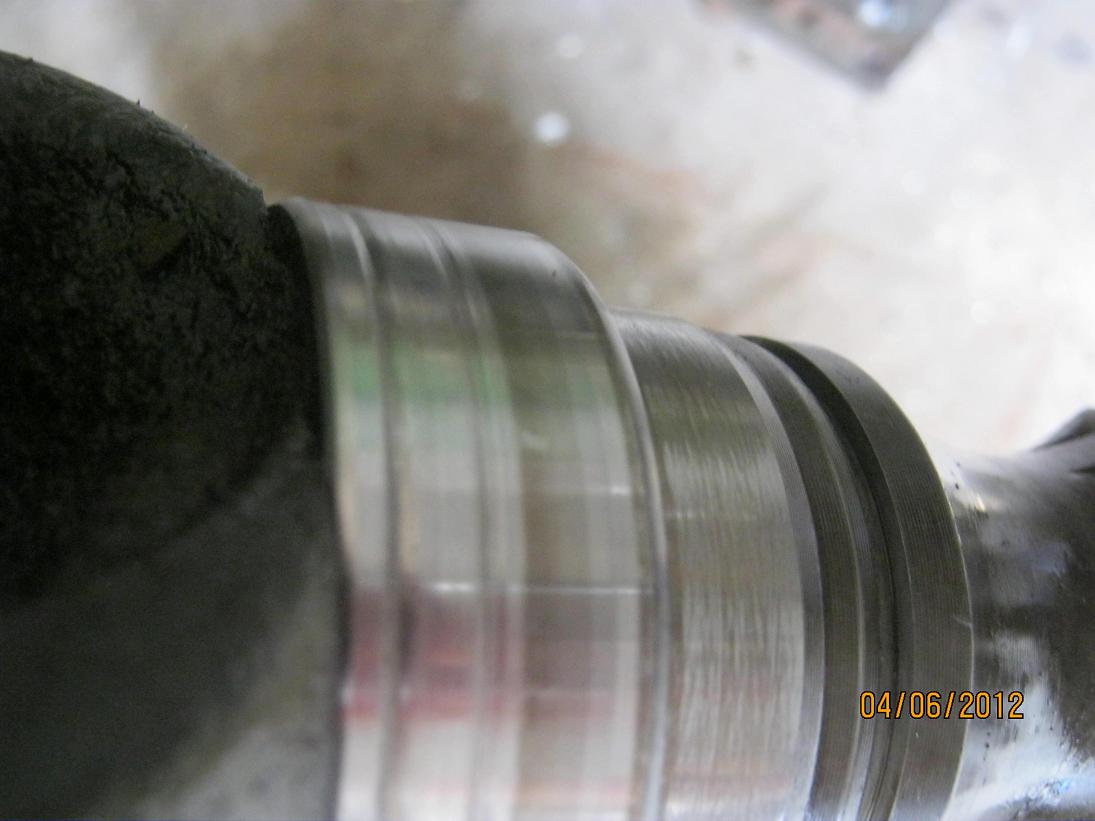

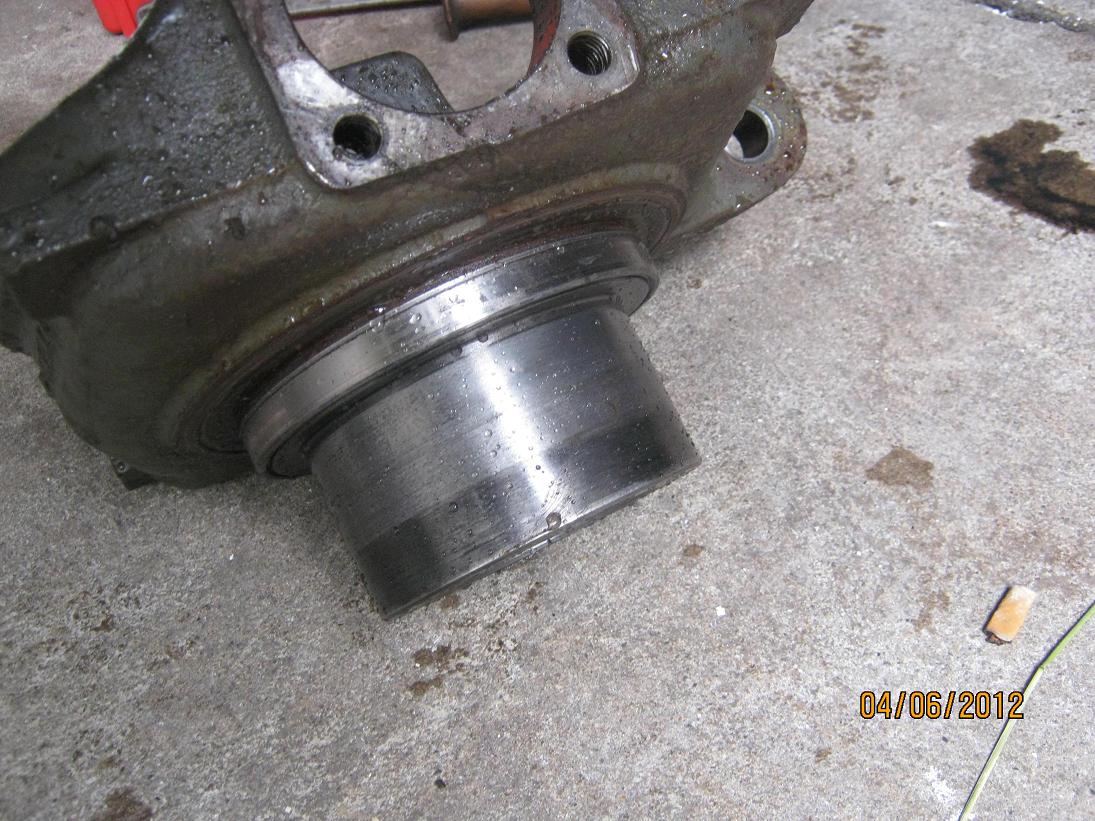

Denn an der alten Stelle ist die Welle abgenutzt, dort hat sich an der Wellenoberfläche eine Rille gebildet
|
|
|
Am Schluß wird Öl in das Planetengetriebe eingefüllt.
|
|
