Laufendes-2013-114
Getriebeeingangswelle beim Fendt Favorit 612 abdichten.





I. Vorwort

Der Fendt Favorit wurde von Anfang der 1970iger Jahre mit wenigen Veränderungen bis 1993 gebaut. Die Baureihe Favorit hat Sechszylindermotore.
Bei uns im Betrieb wurde der erste Fendt Favorit 610 mit 63 Kilowatt im Jahr 1972 als Neuschlepper gekauft und er fährt bei uns immer noch, und zwar als "Sommerschlepper".
---
Als Arbeitsschlepper fahren wir einen Fendt Favorit 612-Baureihe 383 vom Baujahr 1987, mittlerweile auch gut 25 Jahre alt, vor einigen Jahren gebraucht gekauft. Bei einem so alten Schlepper fallen öfter Instandsetzungsarbeiten an. Wirtschaftlich kann man einen so alten Schlepper nur dann betreiben, wenn man mit Freude an diese Instandsetzungsarbeiten herangeht. Beruf und Hobby müssen eins sein.
---
Als Beispiel für eine mittelgroße Instandsetzung bringe ich die Abdichtung der Getriebeeingangswelle.



II. Einstieg.

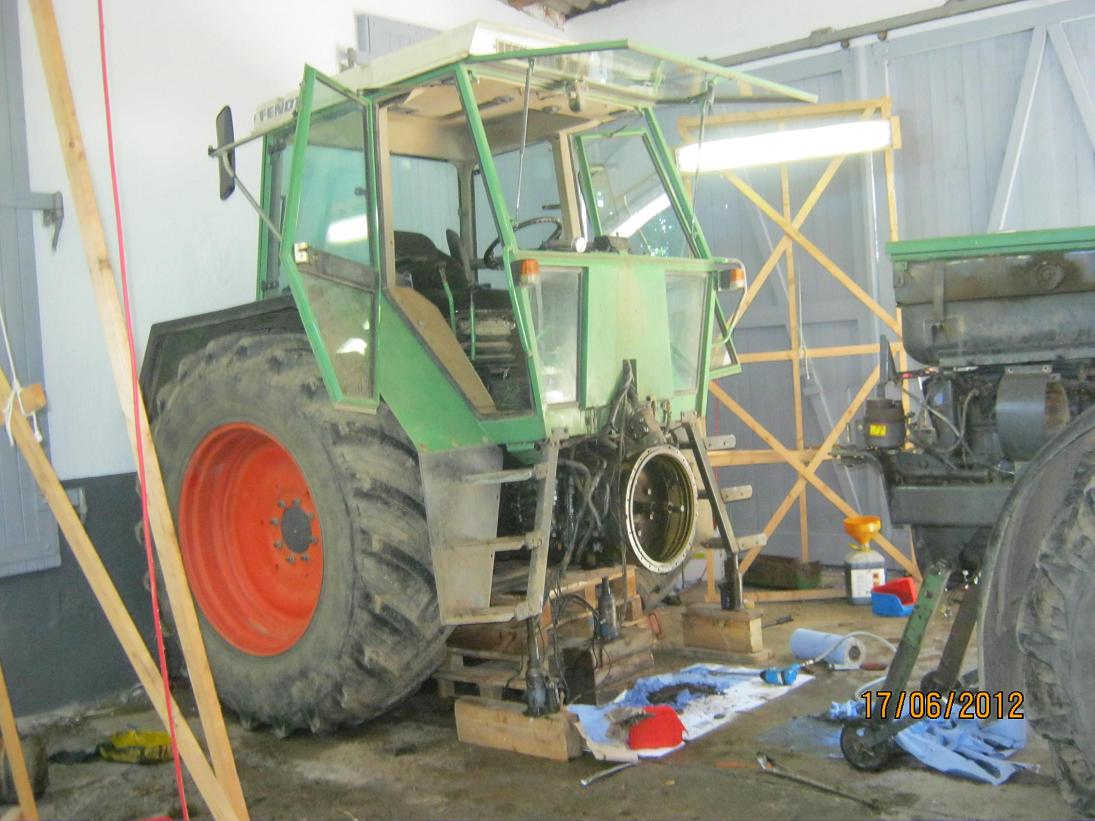

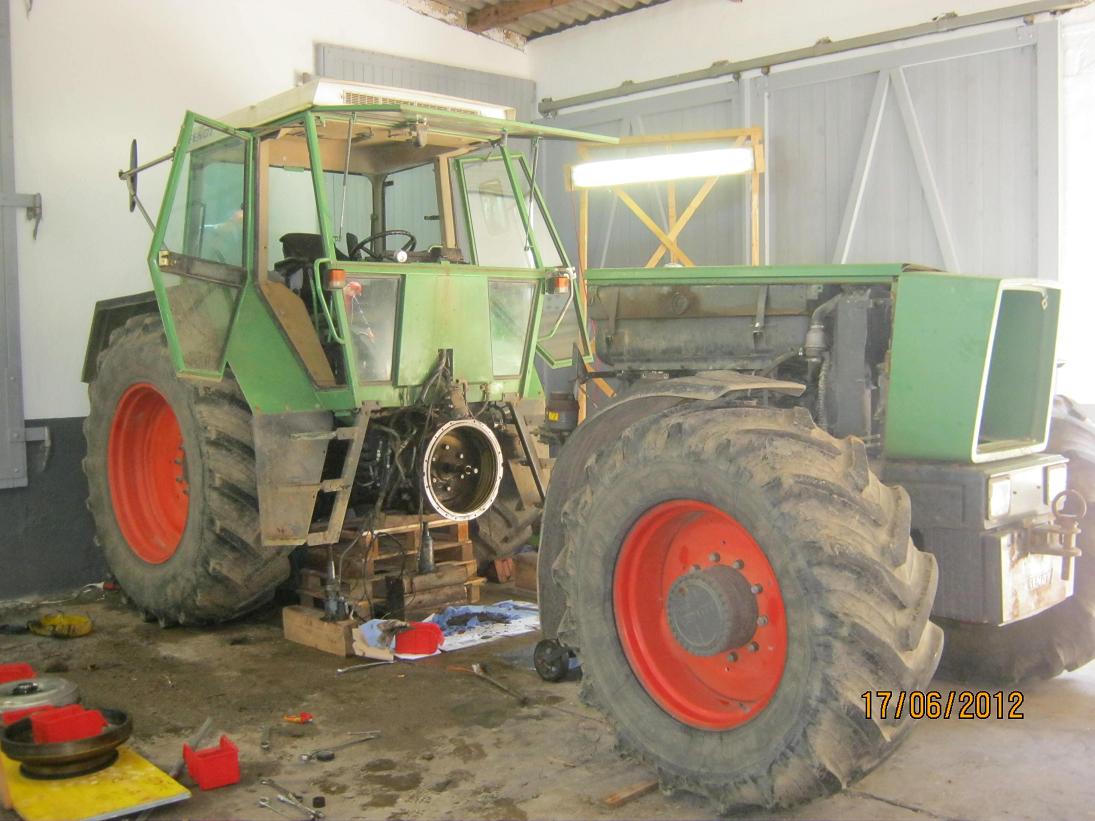

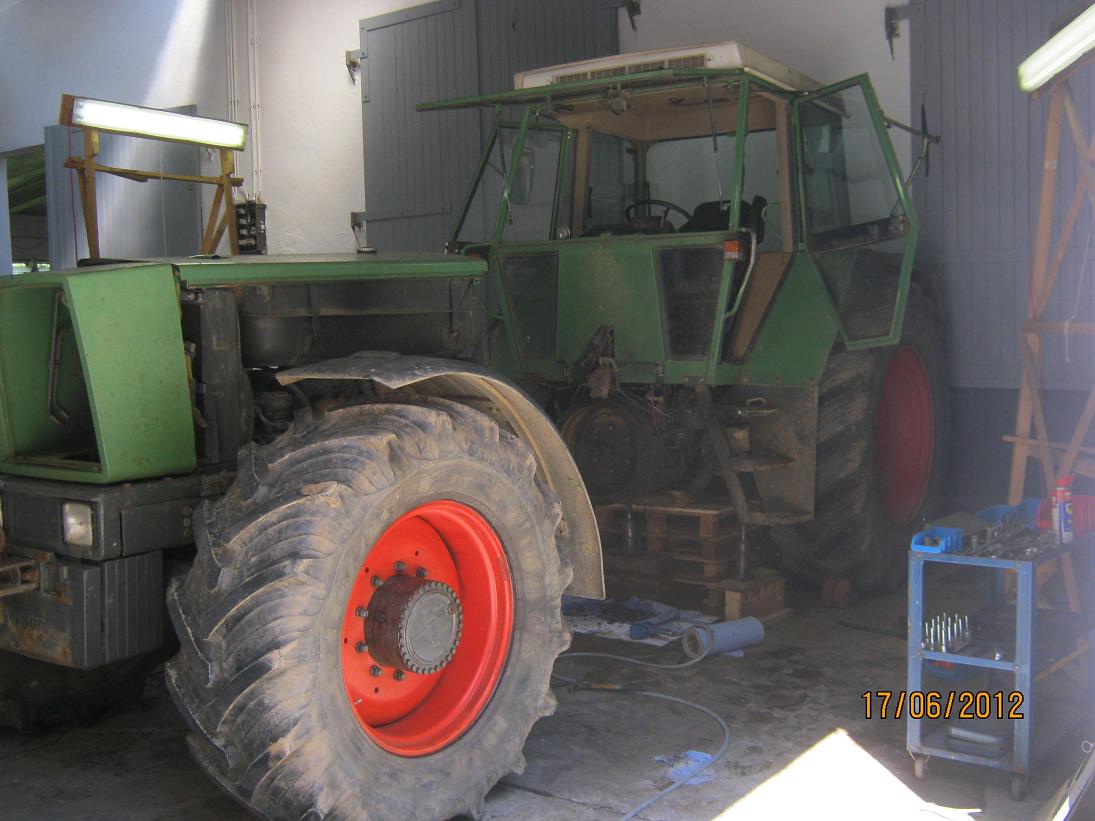

Zunächst einige Bilder, damit man weiß, um was es überhaupt geht.

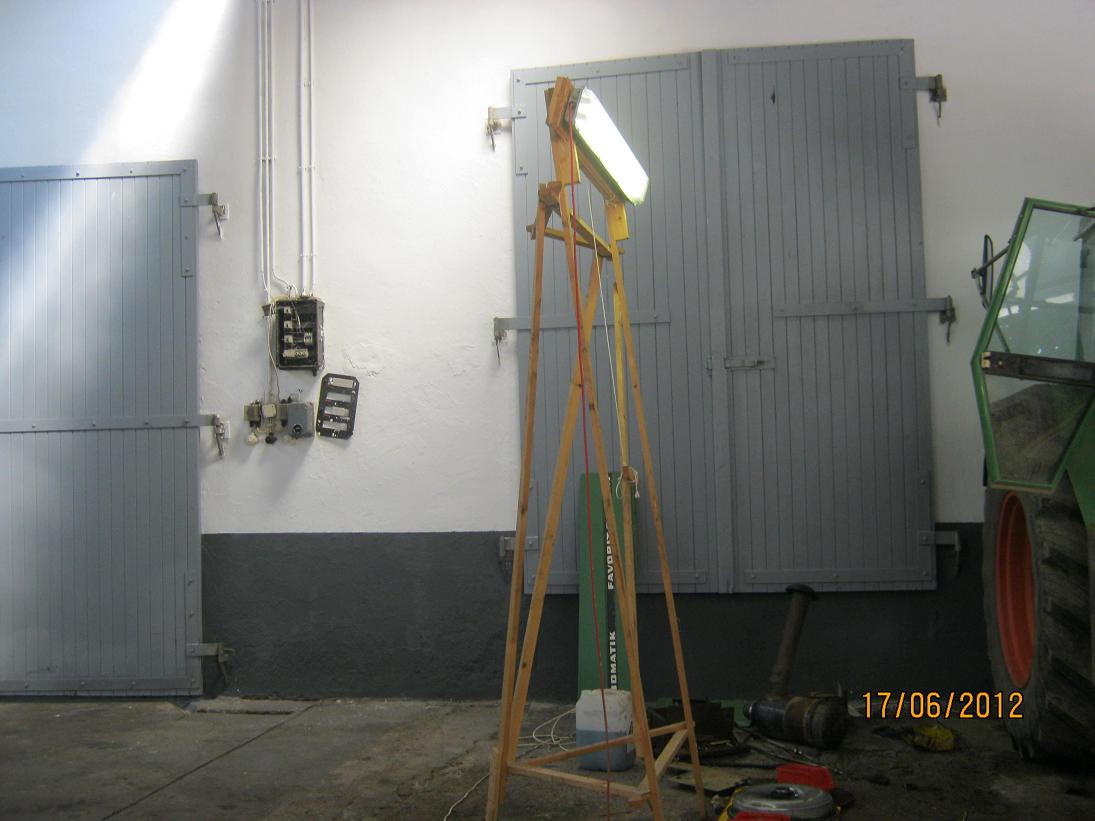

Das sind die ersten fünf Bilder. Gutes Licht ist wichtig.

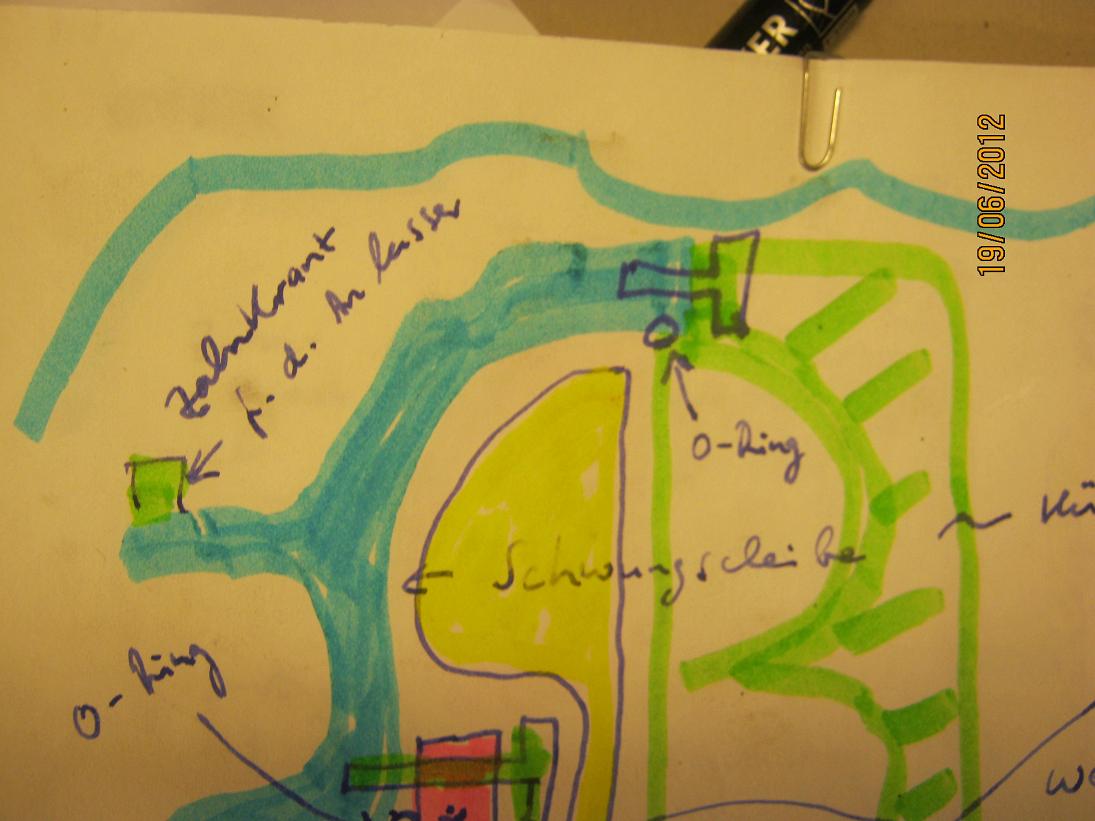

III. Erste Zeichnungen.

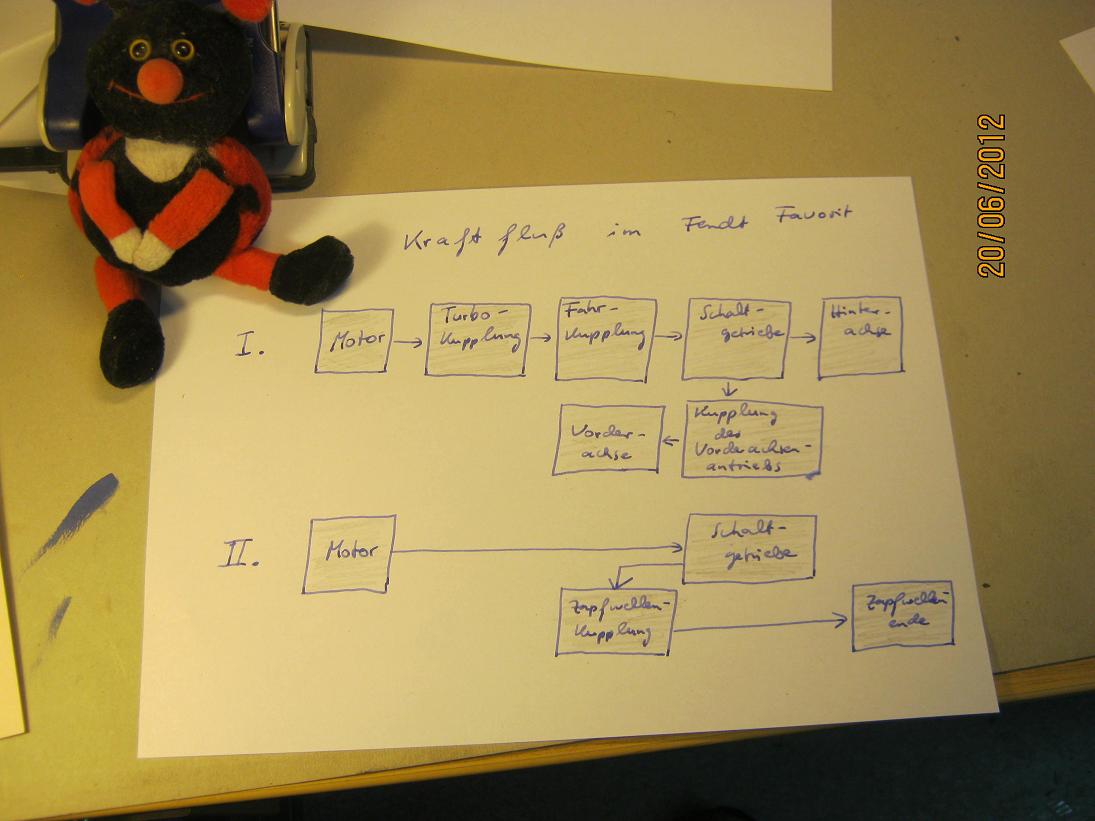

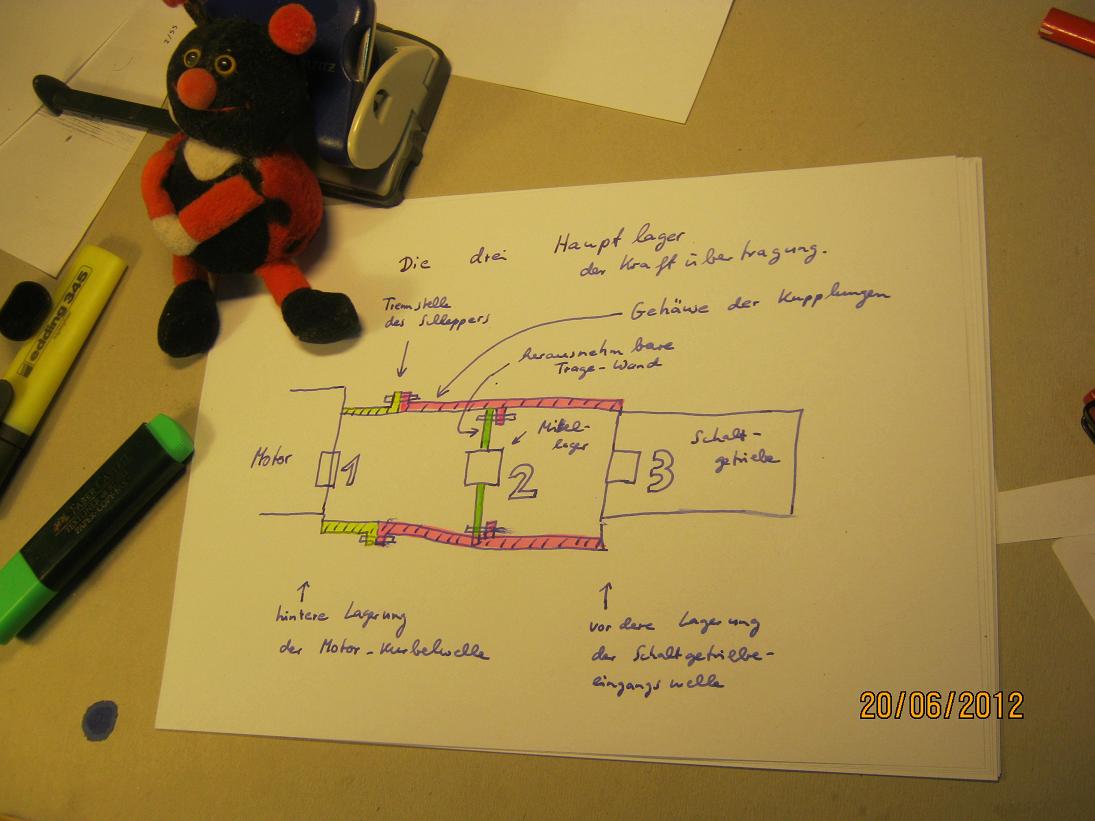

Die Zeichnungen zeigen den Aufbau des Schleppers.

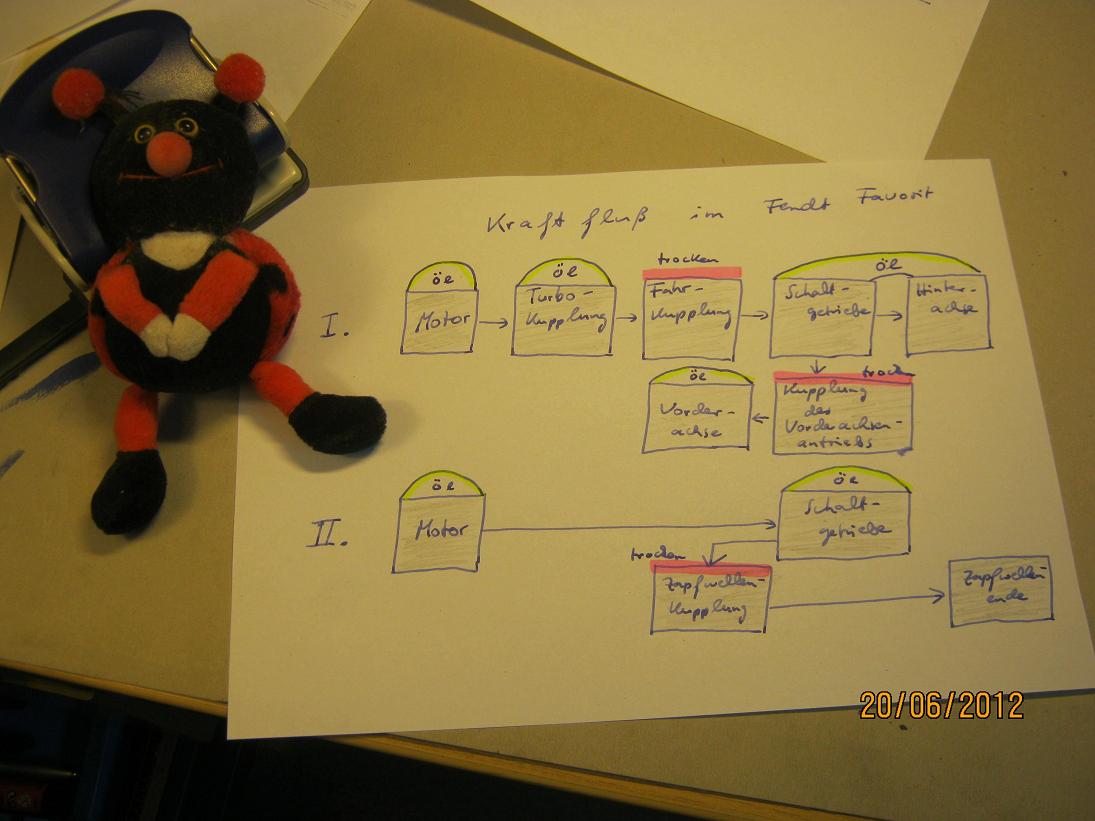

Der Schlepper ist von vorne nach hinten gesehen so aufgebaut:
Kühler → Motor → ölgefüllte Kupplung → mechanische Kupplung → Schaltgetriebe → Hinterachsgetriebe.




Die Turbokupplung treibt zwei Wellen an, eine für die Fahrbetrieb und eine zweite für den Zapfwellenbetrieb.
Die Welle für den Fahrbetrieb ist eine Hohlwelle und in ihr läuft die Welle für den Zapfwellenbetrieb.
Sowohl wohl für das Fahren als auch für die Zapfwelle ist jeweils eine Trennkupplung vorhanden. ---

Die Turbokupplung selbst ist dazu gedacht, daß man den Motor nicht abwürgt, daß man leicht und sanft anfahren kann und daß Schwingungen und Stöße zwischen Motorkurbelwelle und Getriebe stark gedämpft werden.

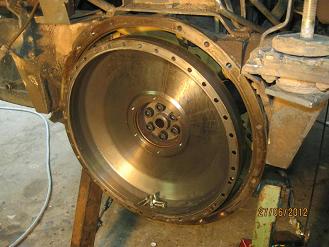

IV. Die Kraftabgabeseite des Motors.

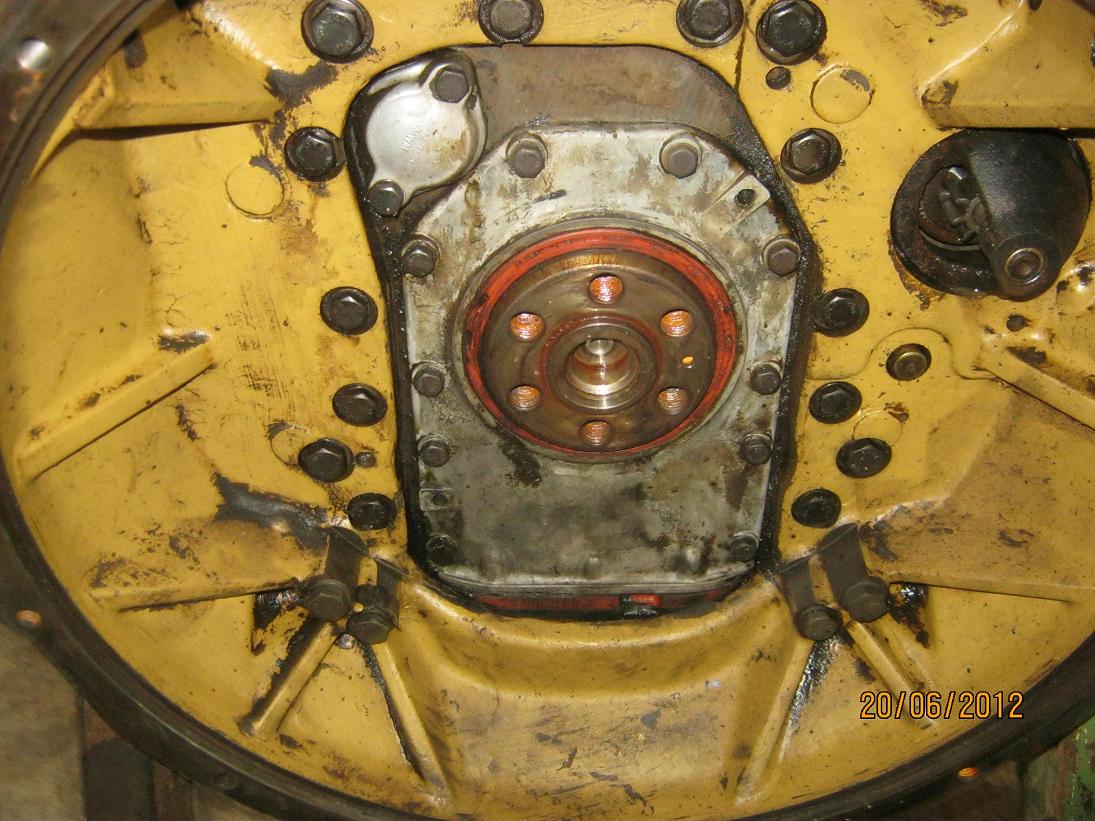

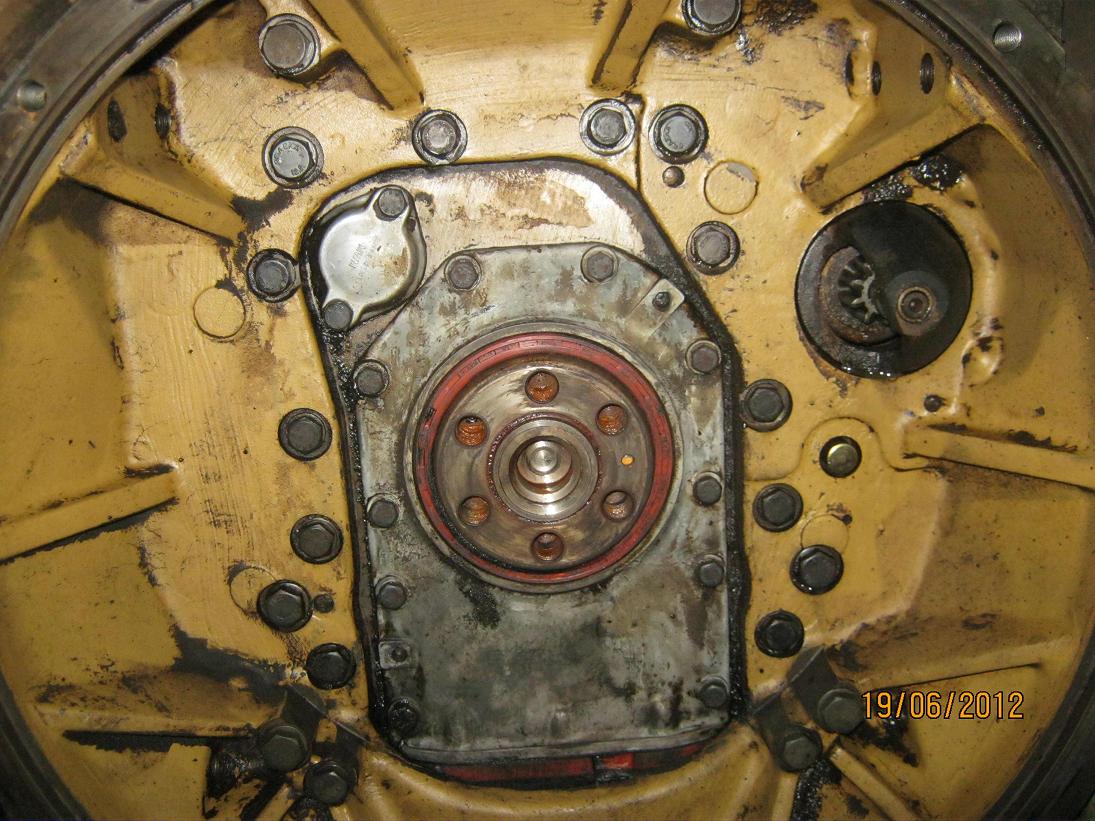

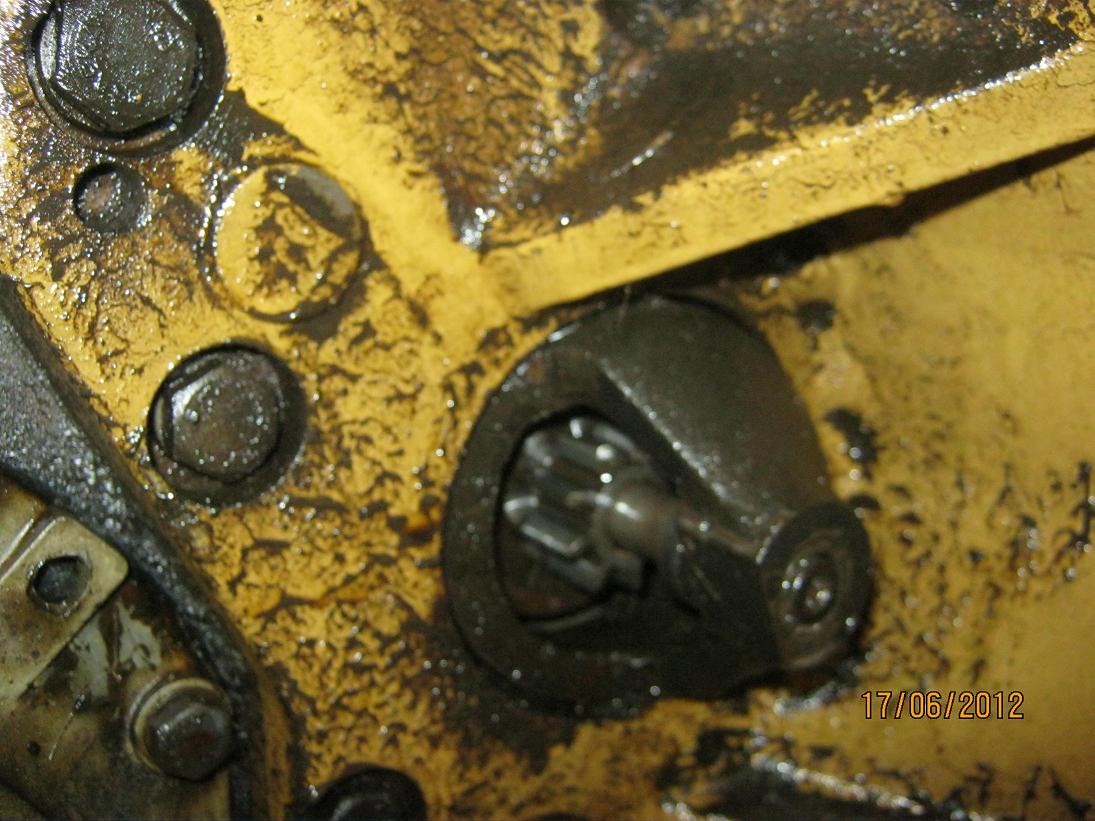

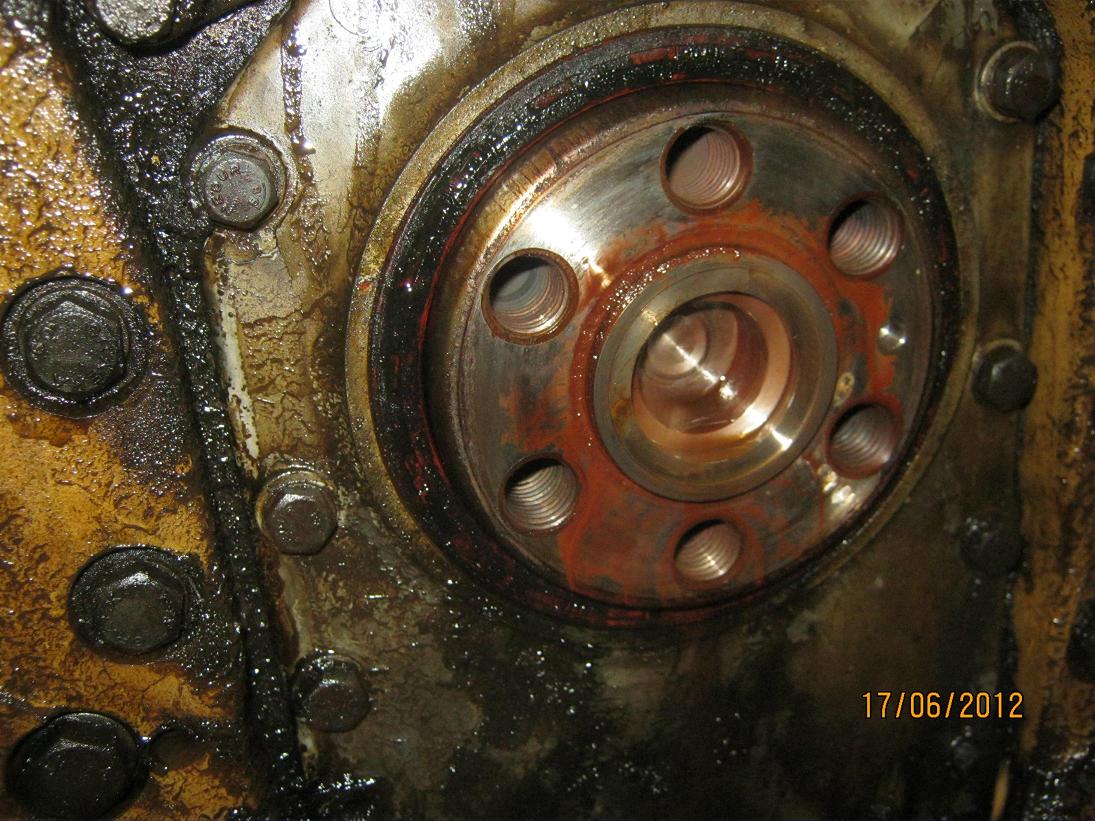

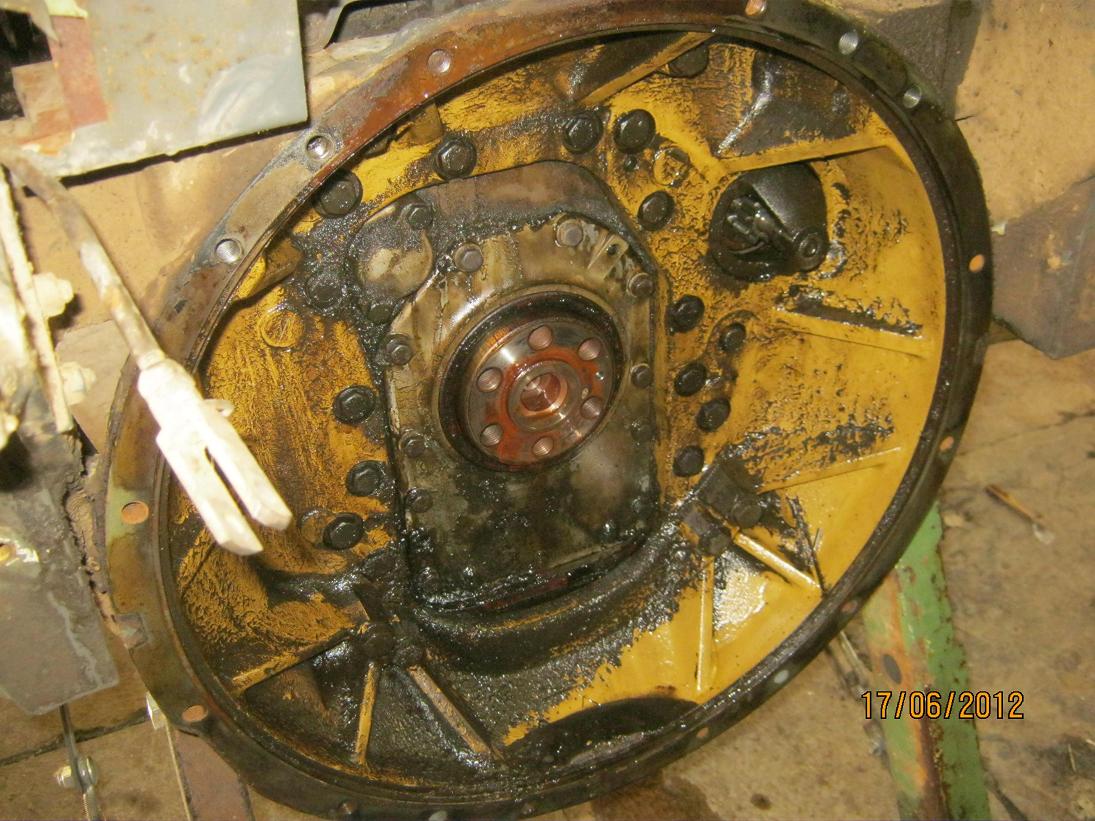

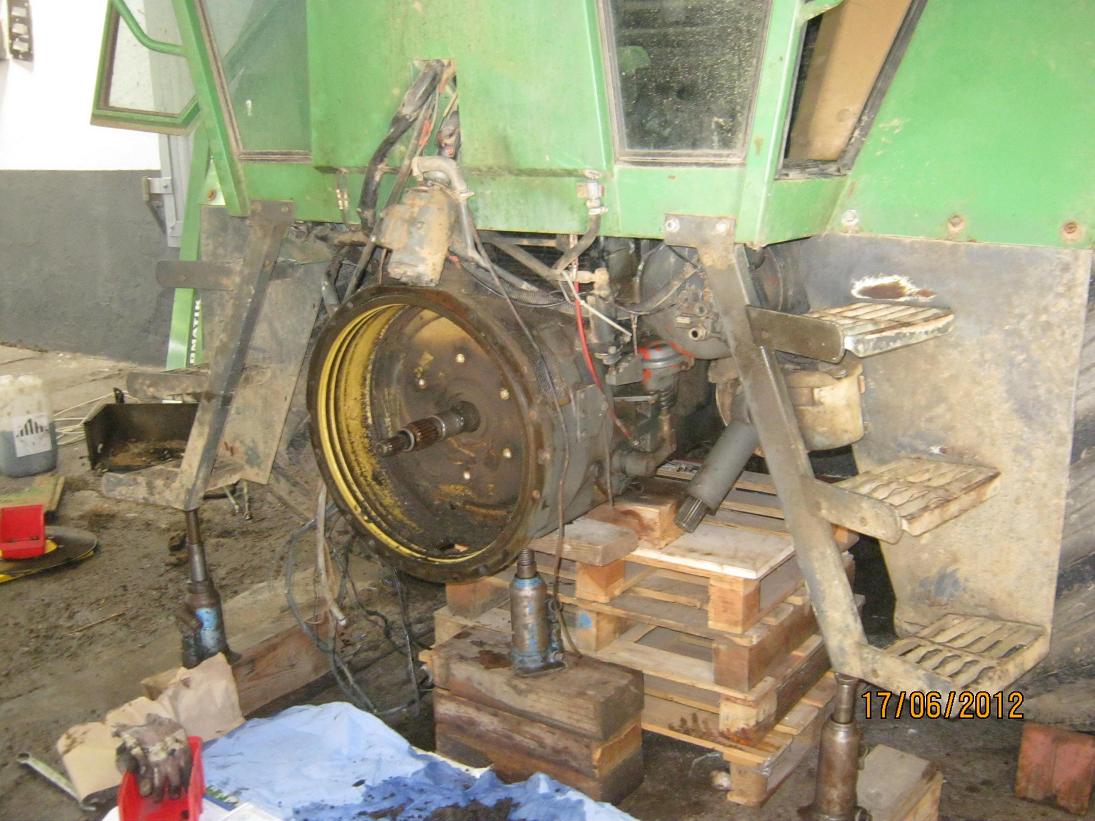

Die Bilder zeigen die hintere Stirnseite des Motors.
Mittig erkennt man das Kraftabgabeende der Kurbelwelle mit den sechs Gewindelöchern.
Rechts oben erkennt man de Spitze des Anlassers mit dem Anlasserritzel.

Der Wellendichtring an der Kurbelwelle wird gewechselt werden. Er ist zwar nur ganz wenig undicht, aber jetzt ist der Schlepper auseinandergebaut und bei dieser Gelegenheit wird das mitgemacht.

Der Schlepper hatte bei der Instandsetzung 9.800 Betriebsstunden.

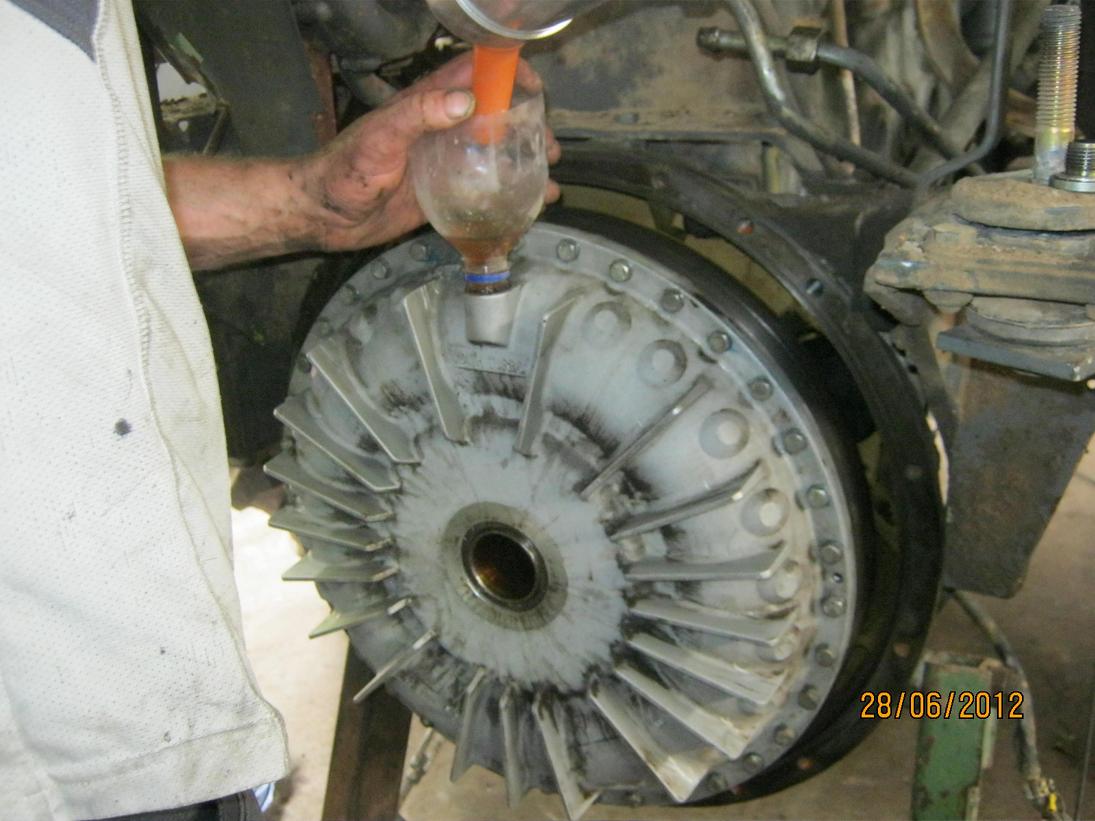

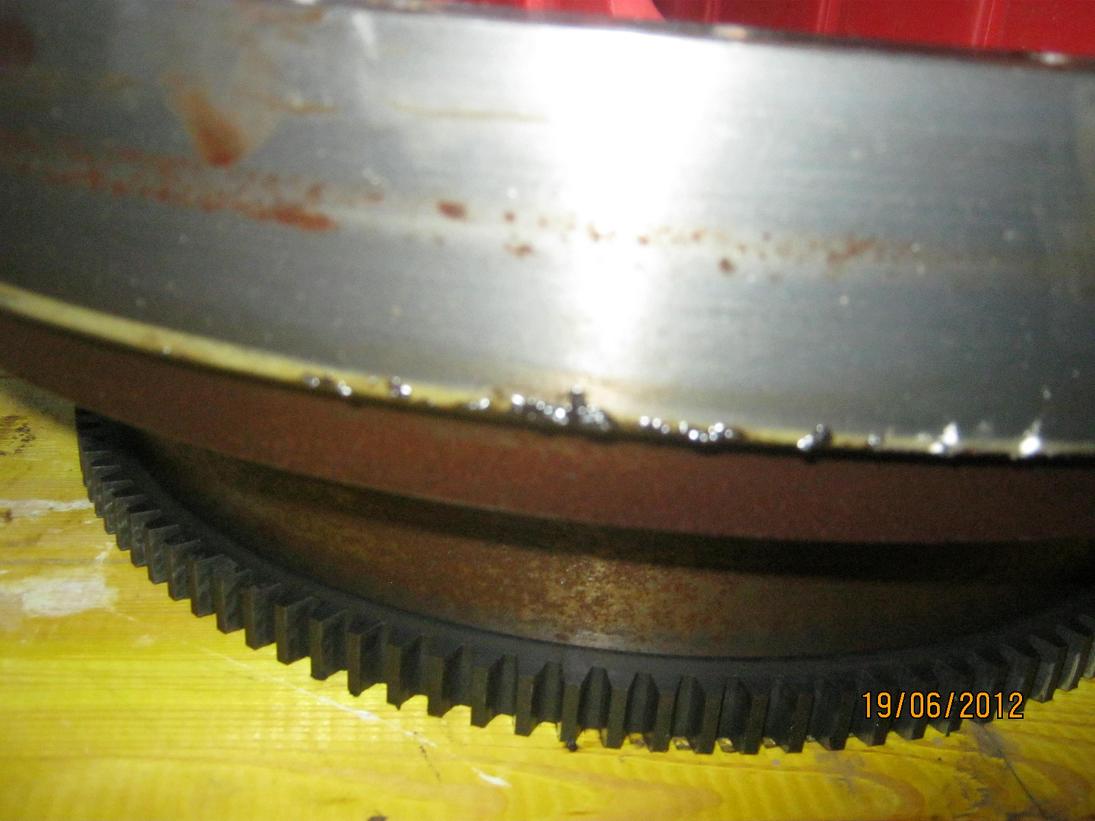

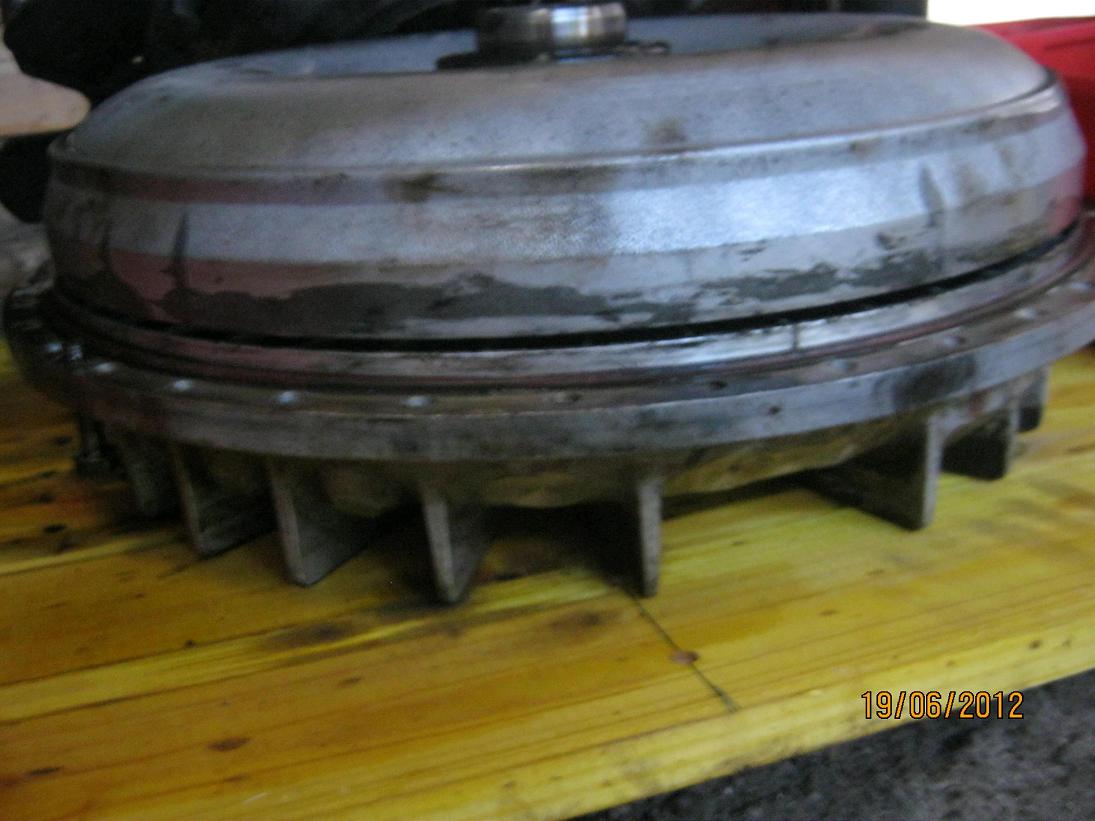

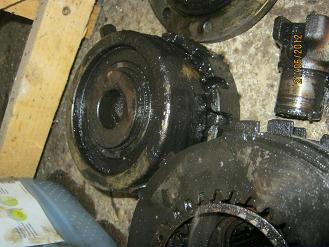

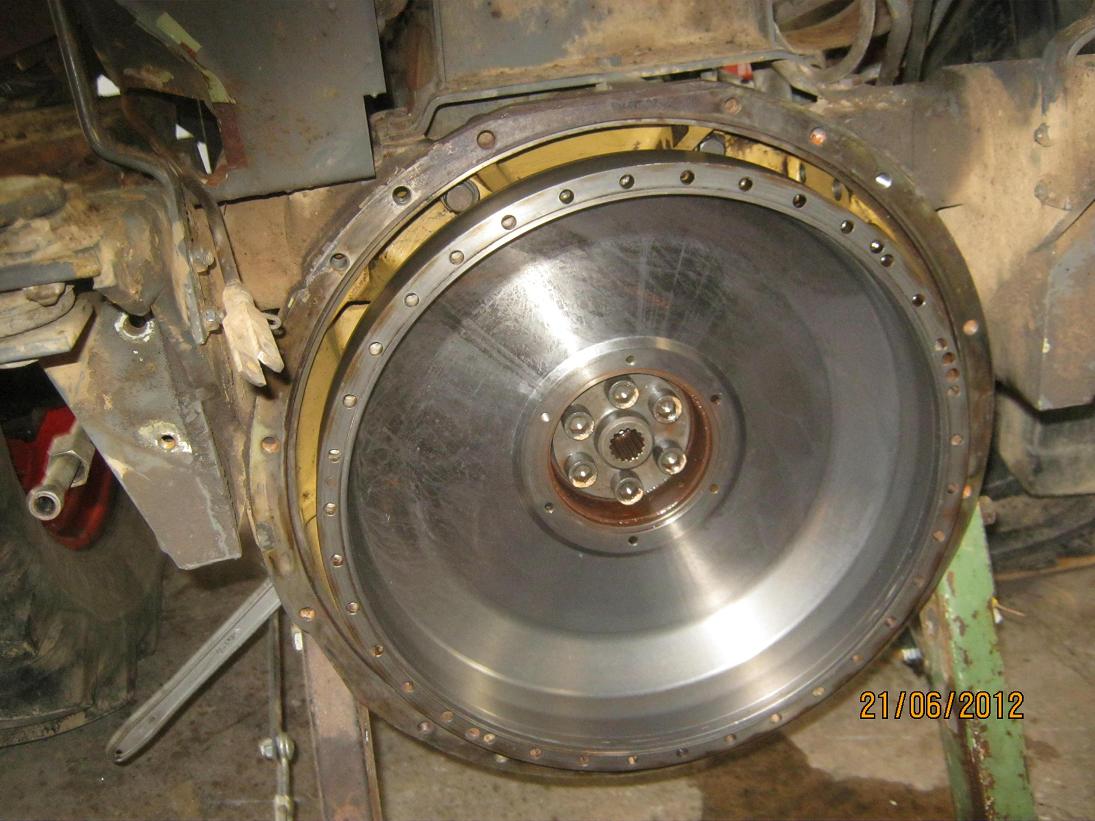

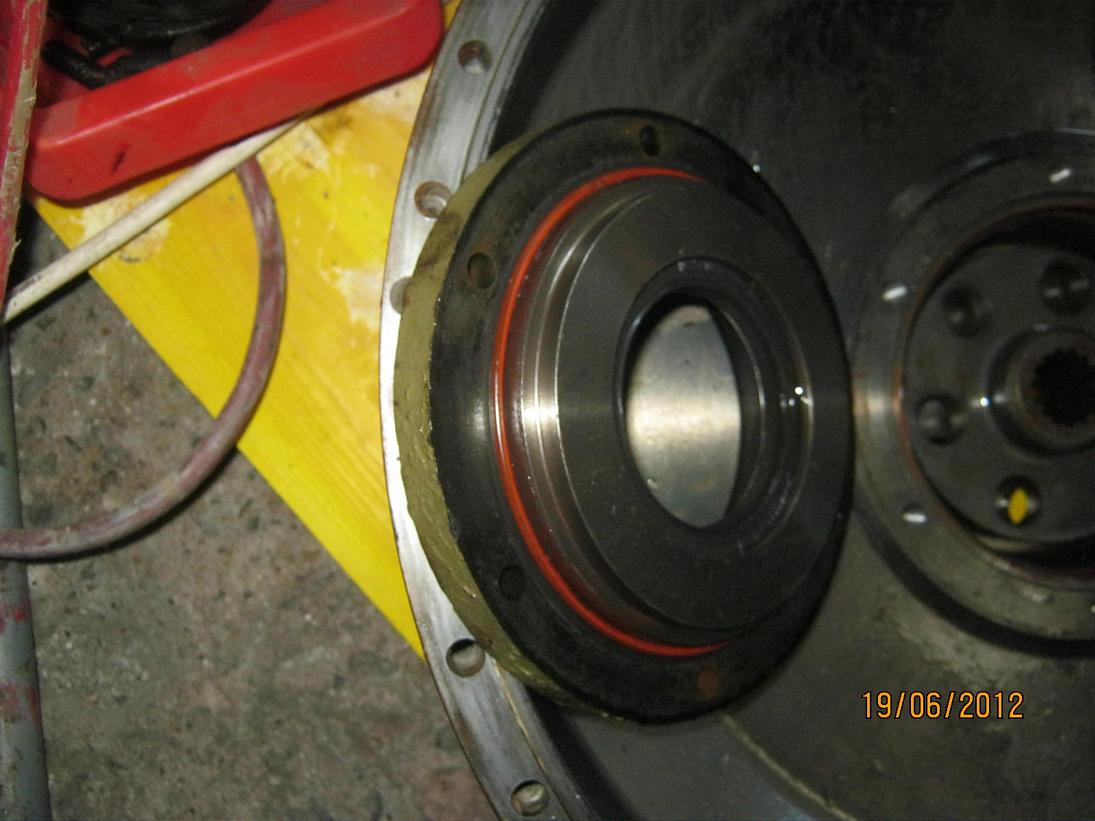

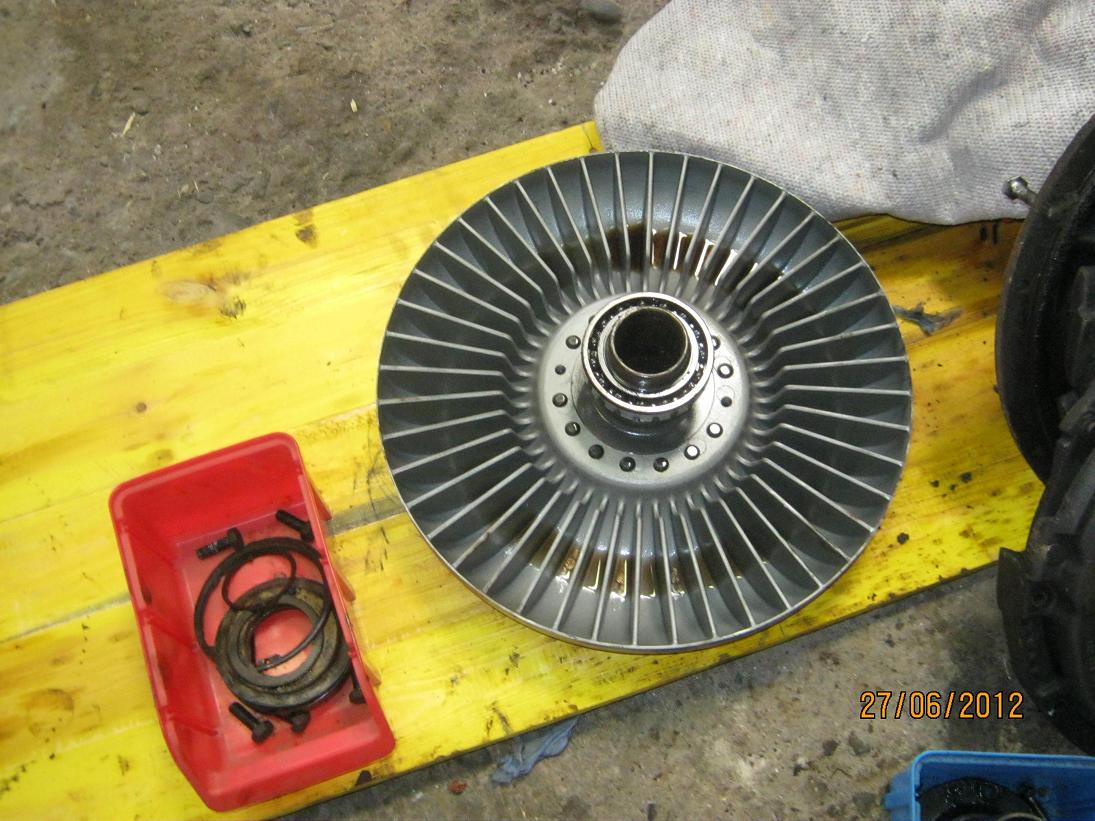

V. Die Turbokupplung.

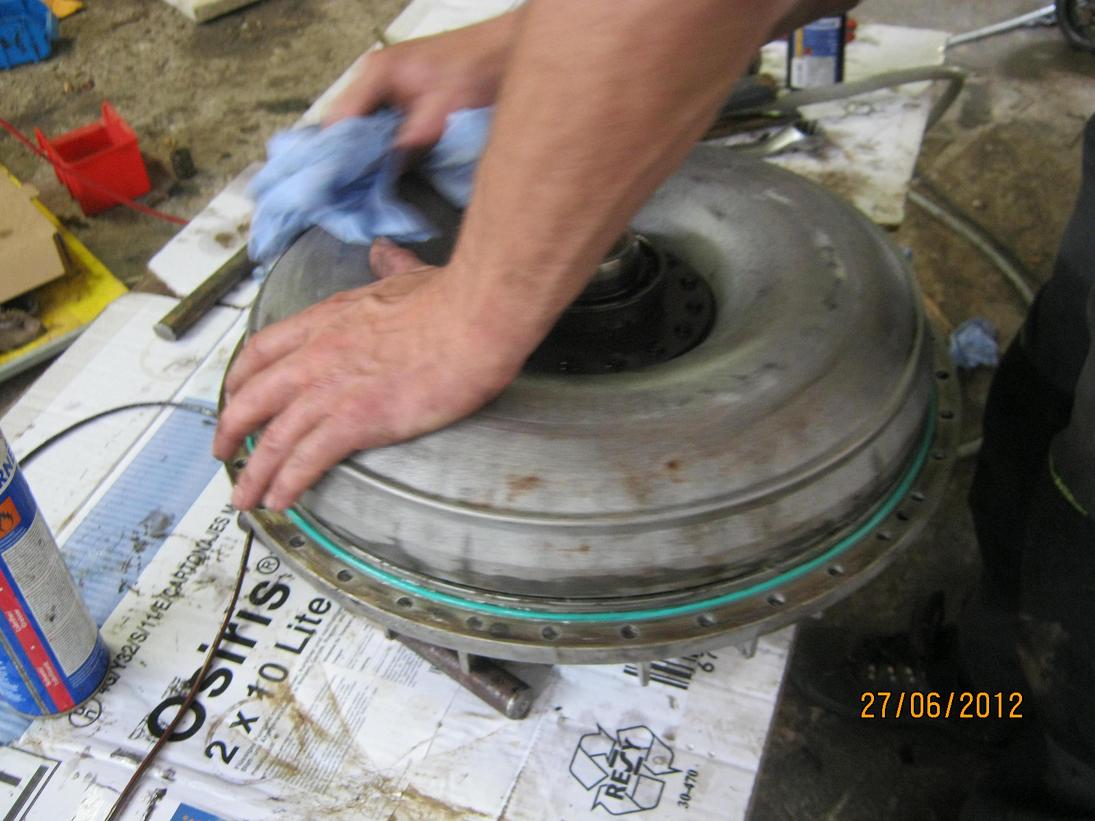

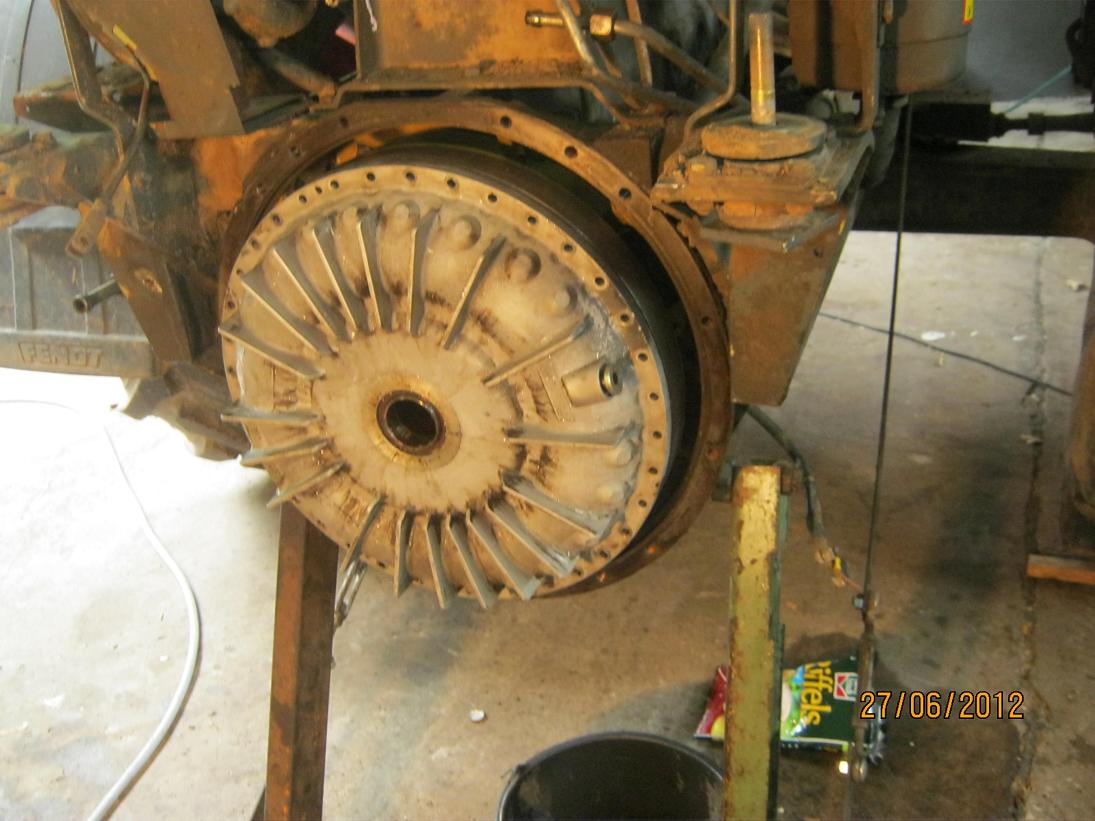

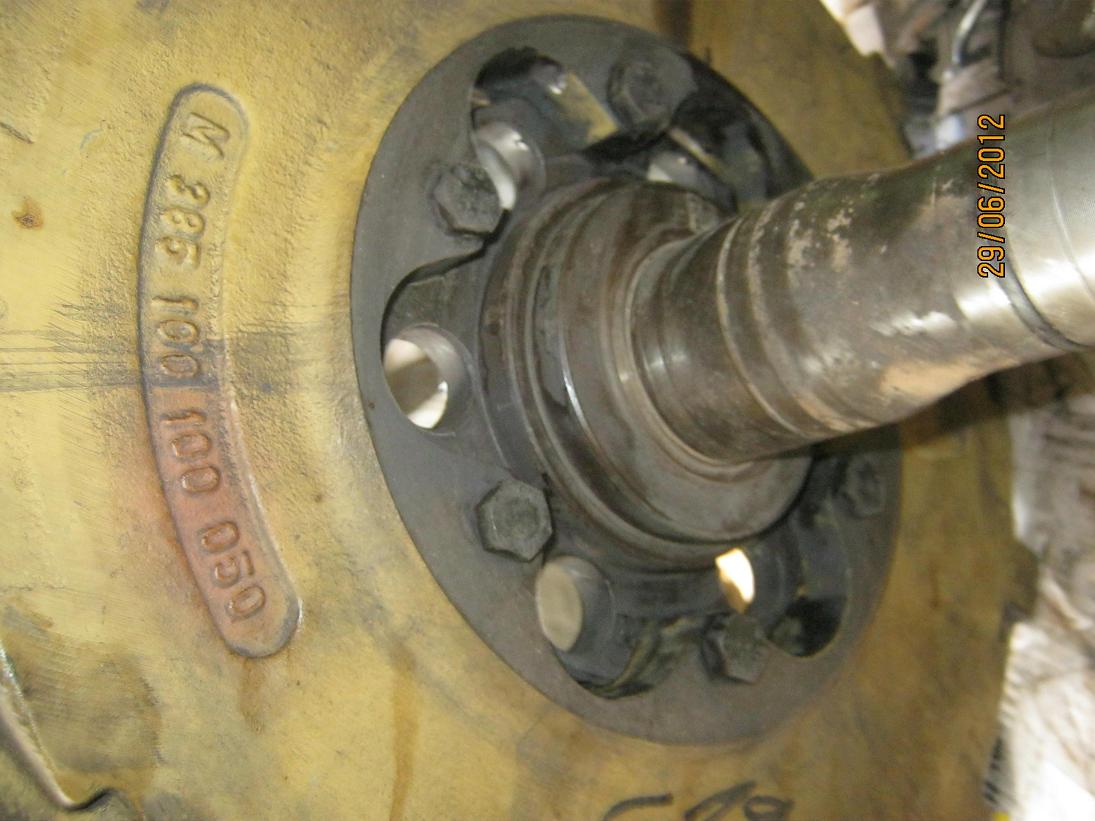

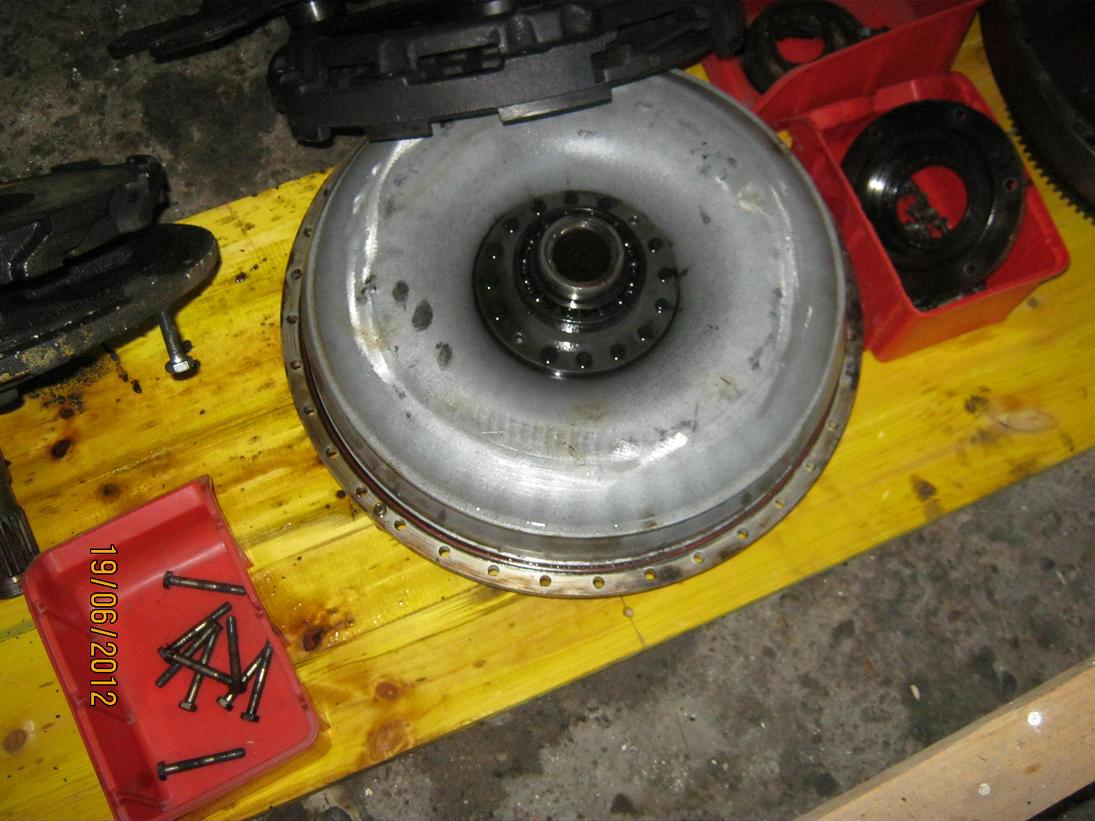

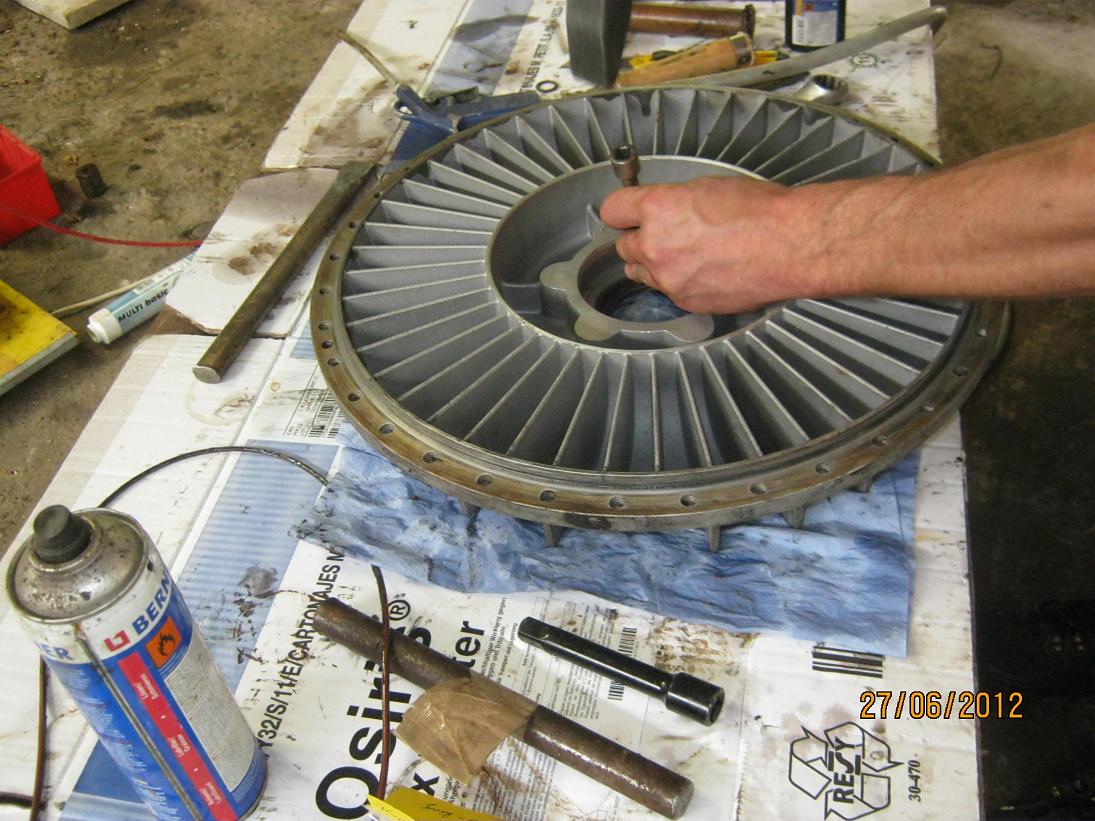

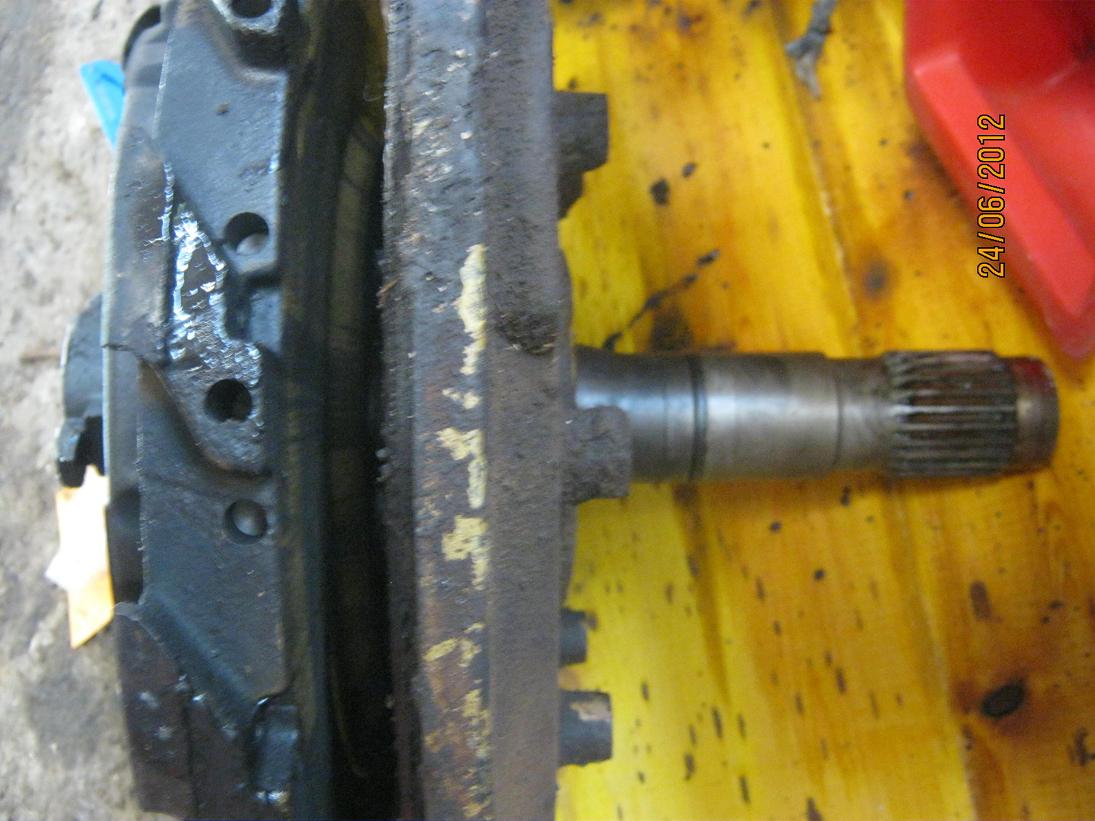

Das sind Bilder der Turbokupplung.

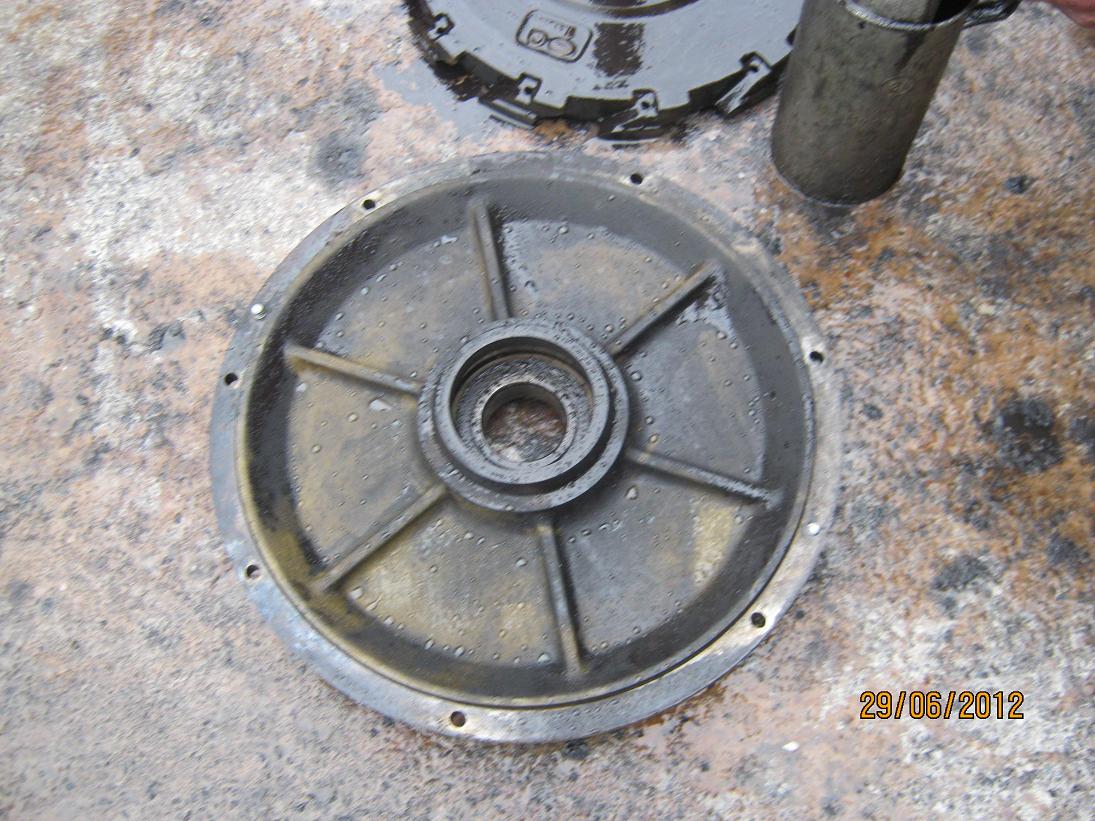

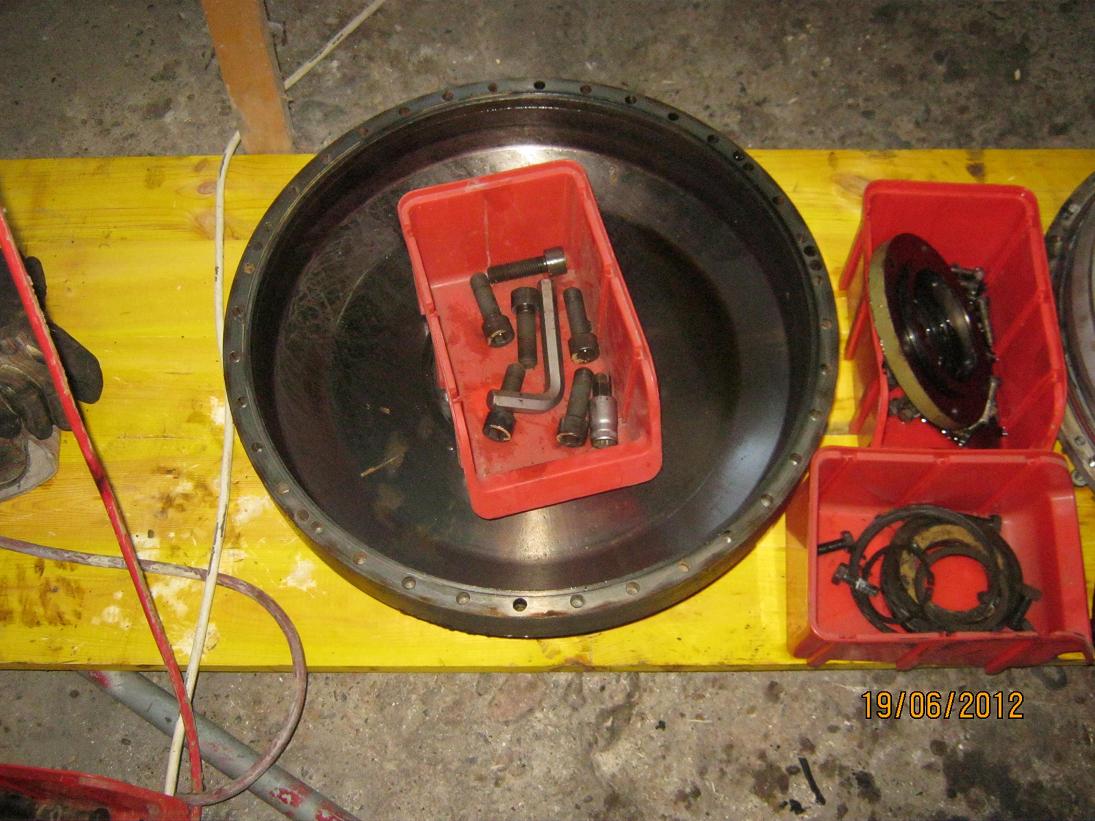

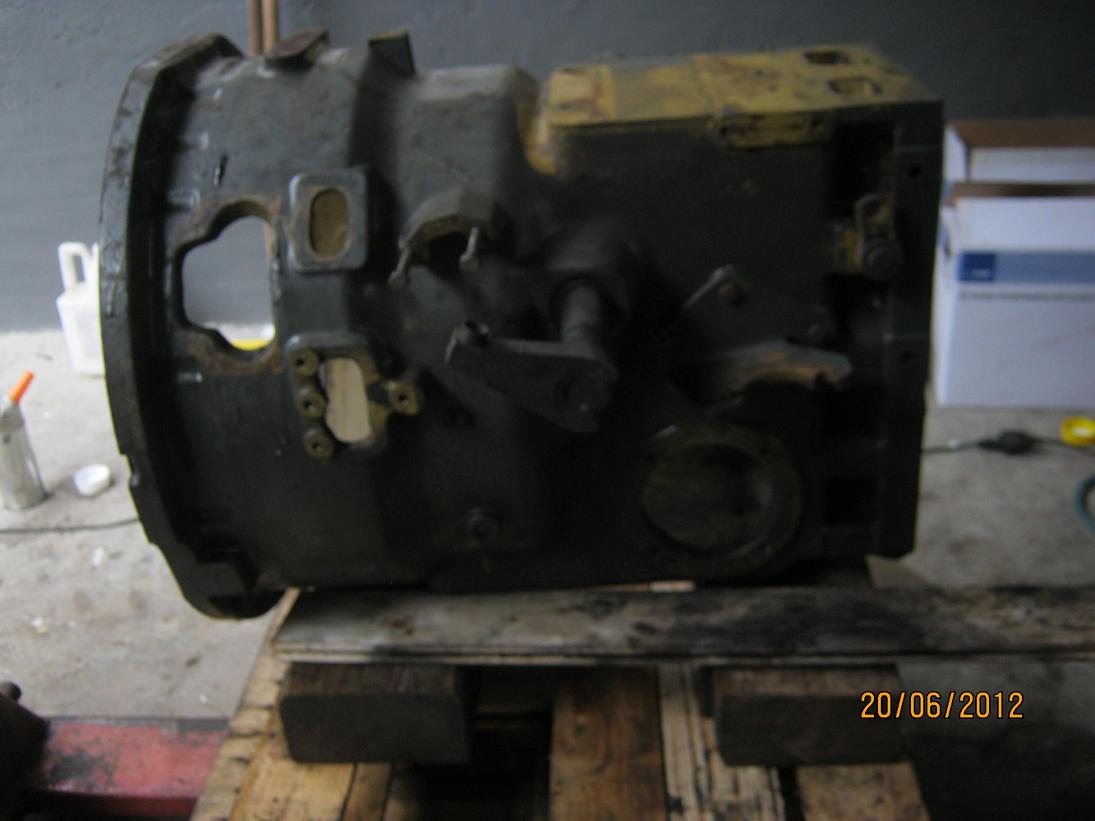

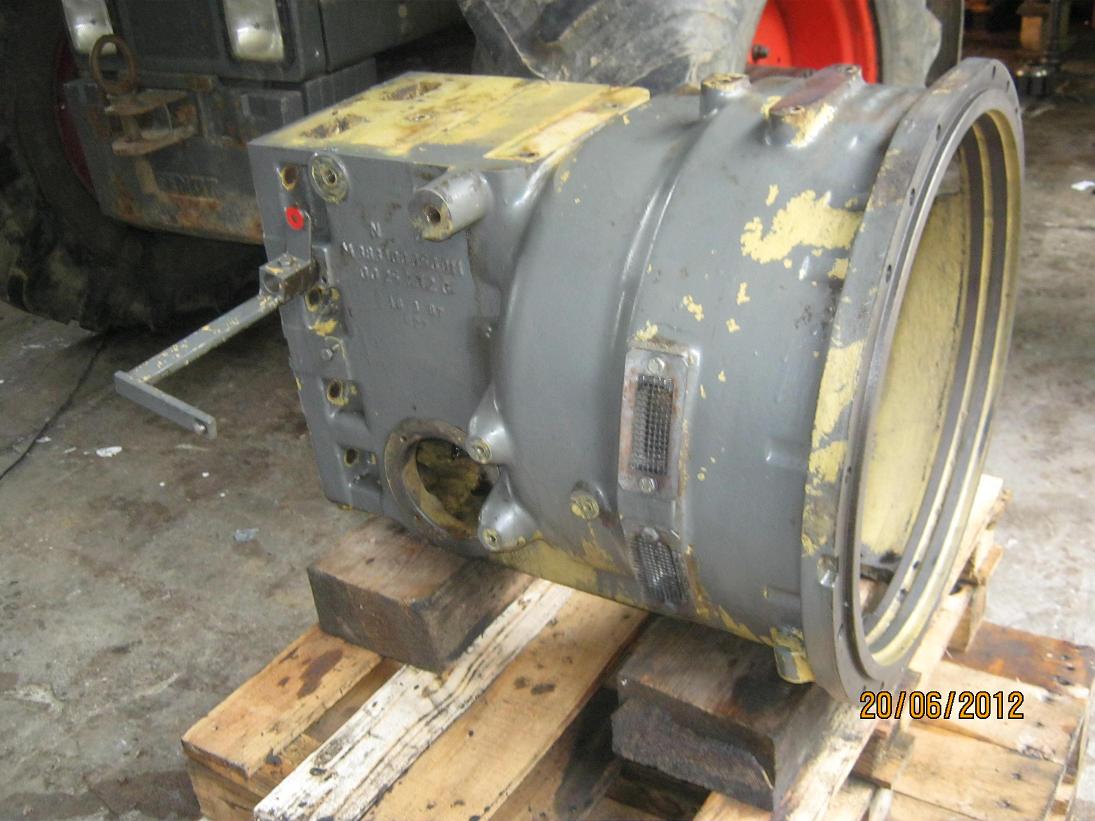

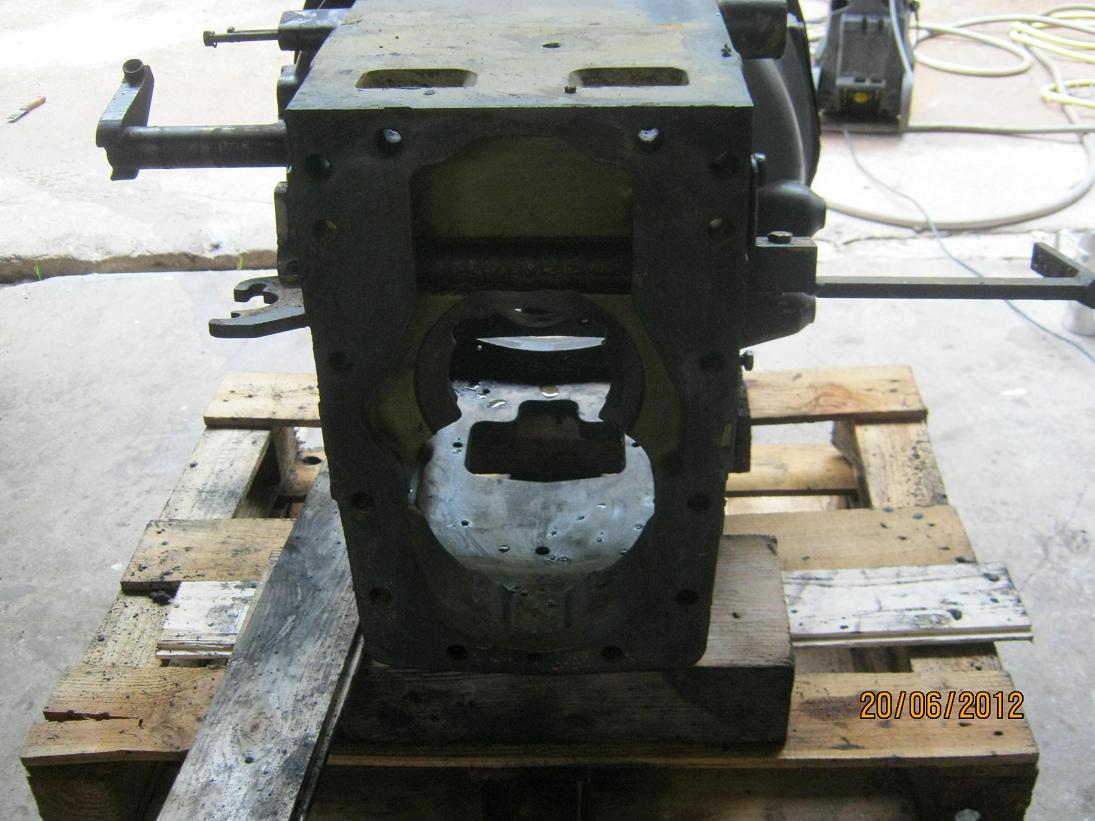

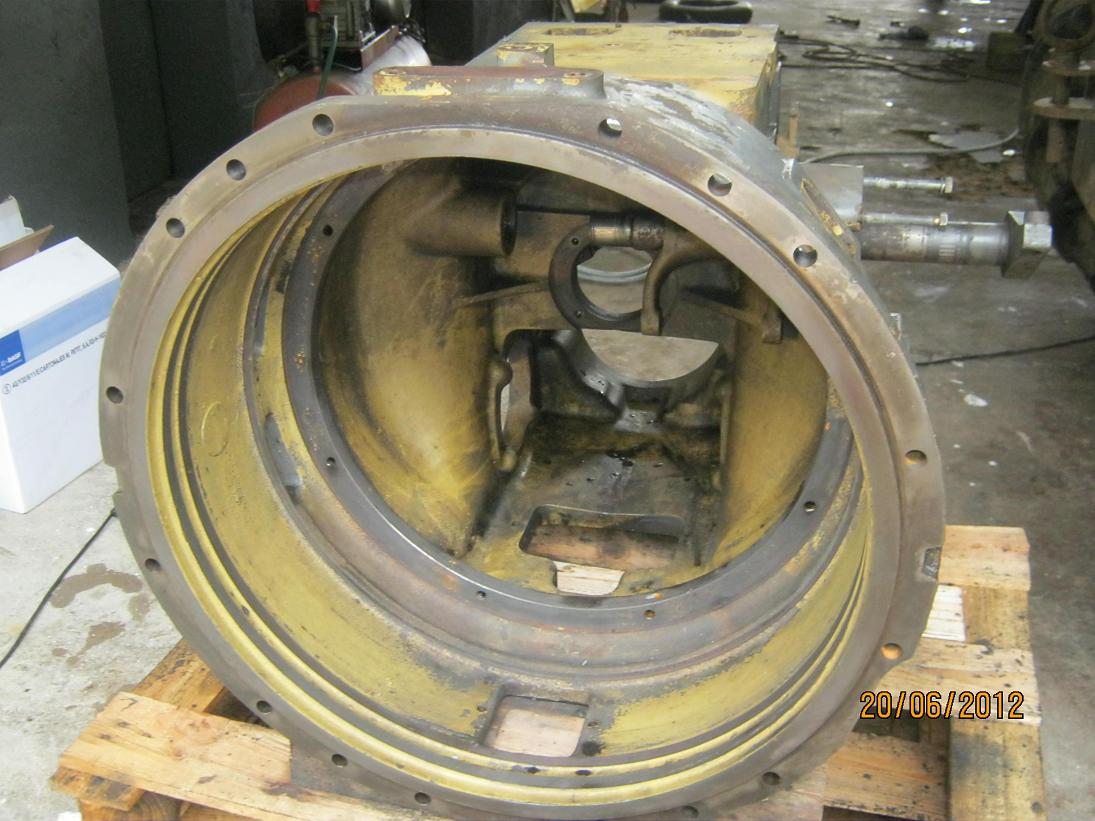

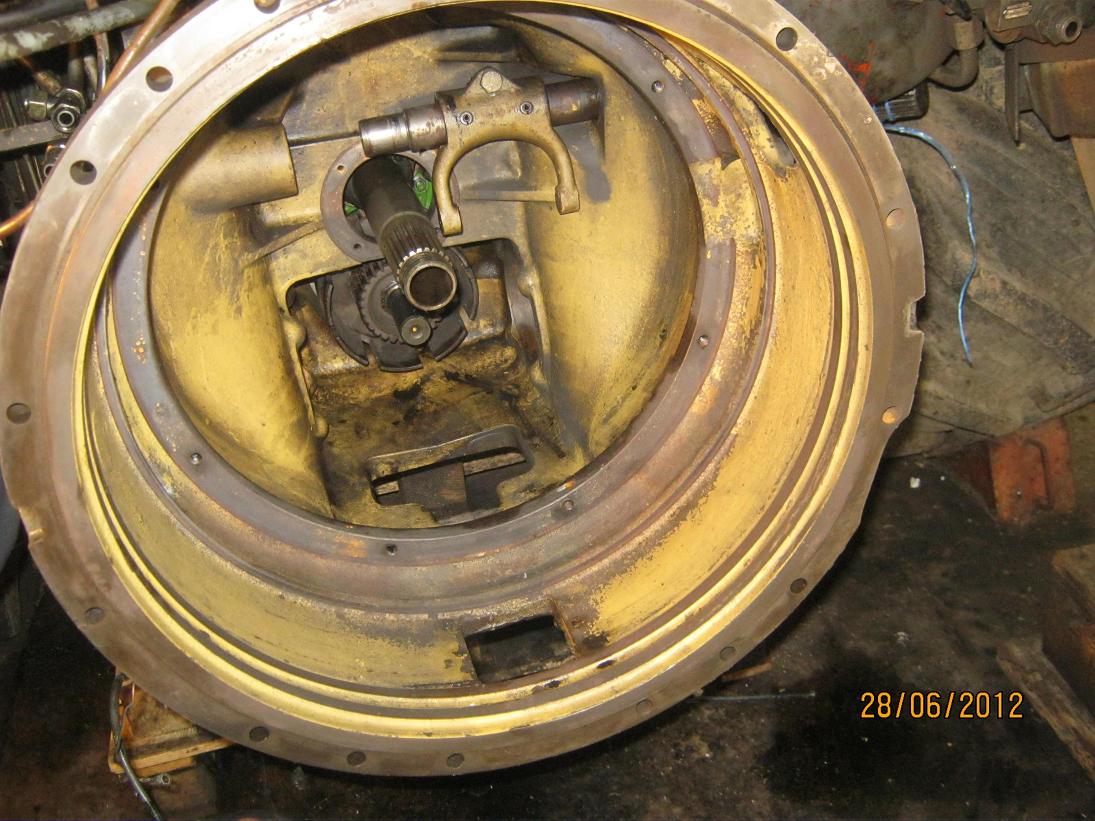

VI. Das Kupplungsgehäuse.




Das sind Bilder des Kupplungsgehäuses.

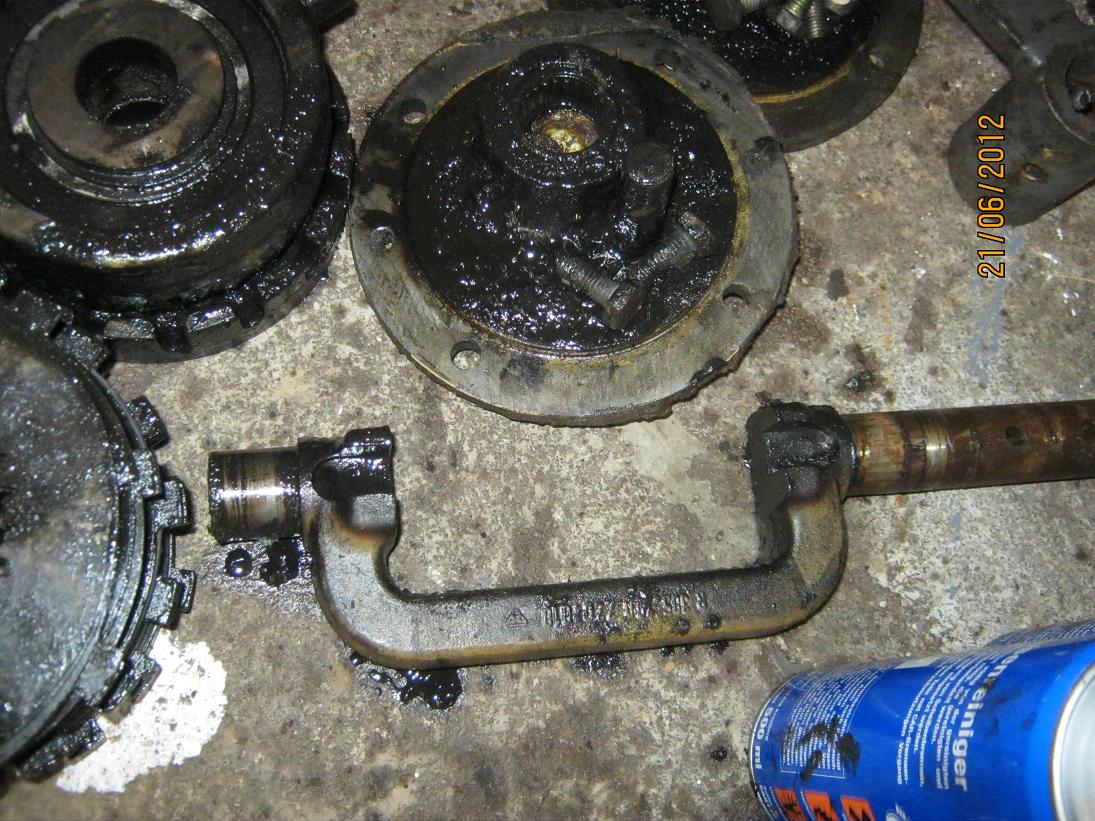

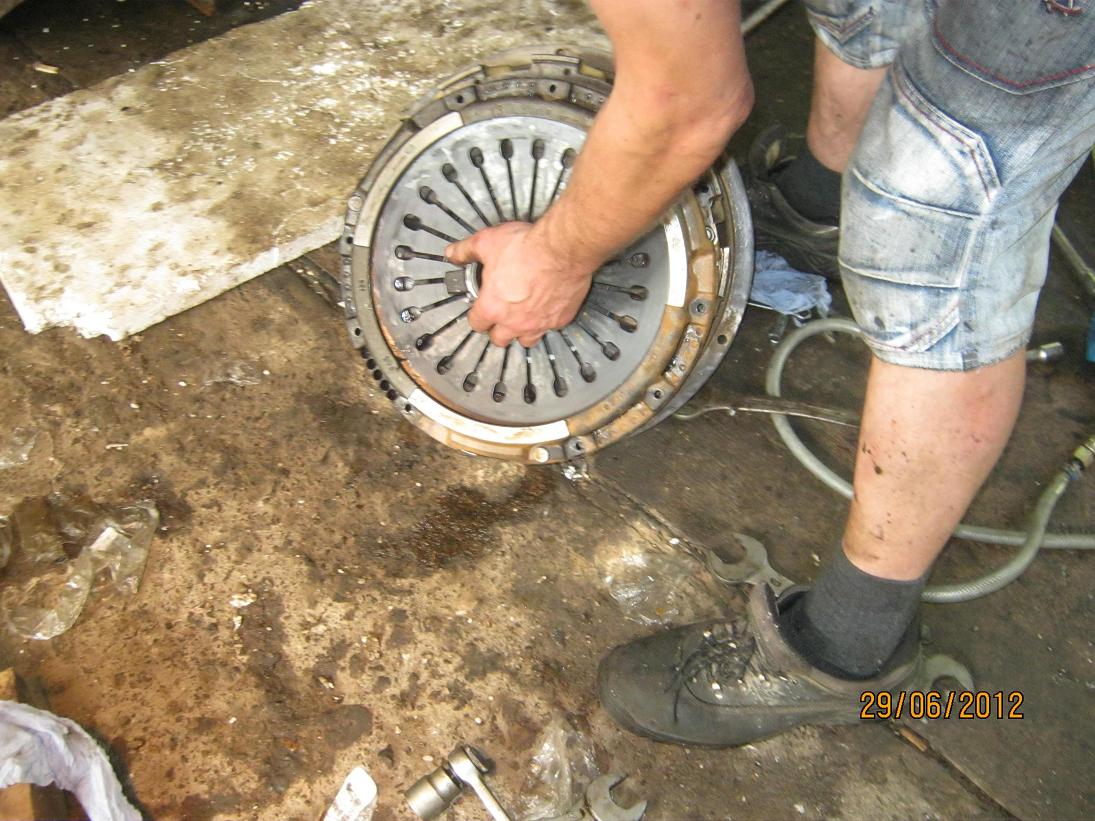

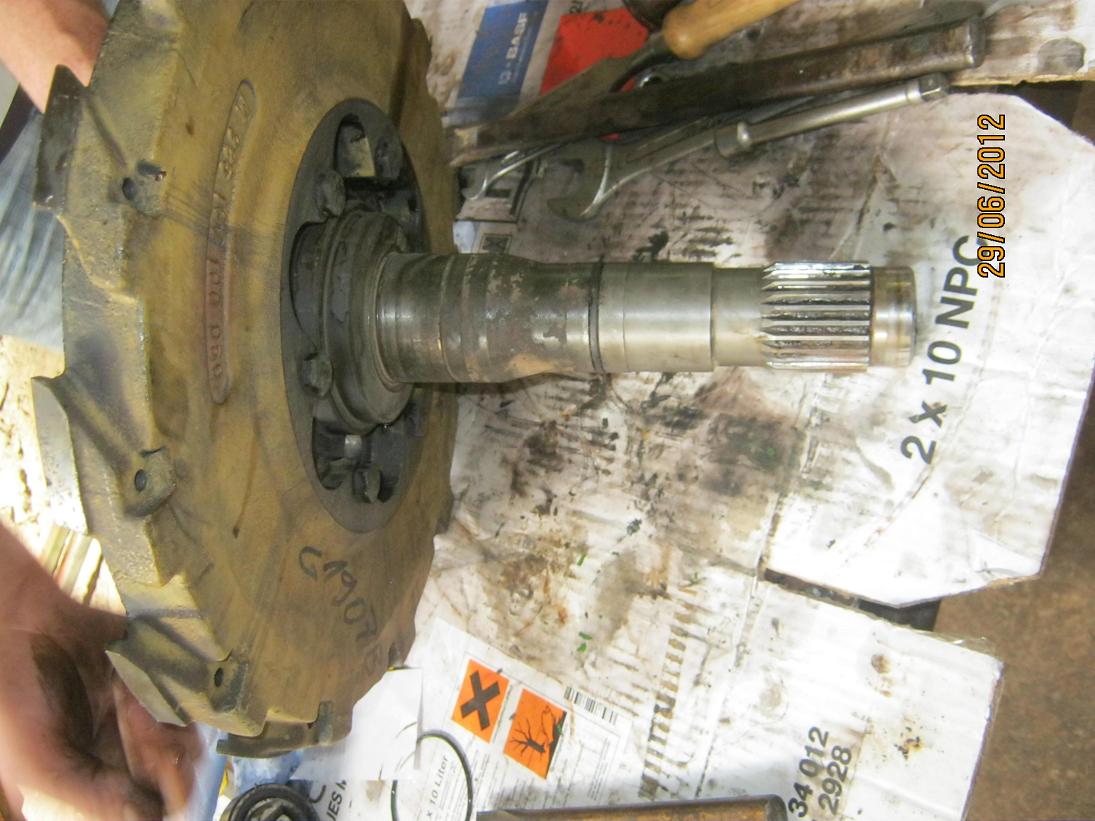

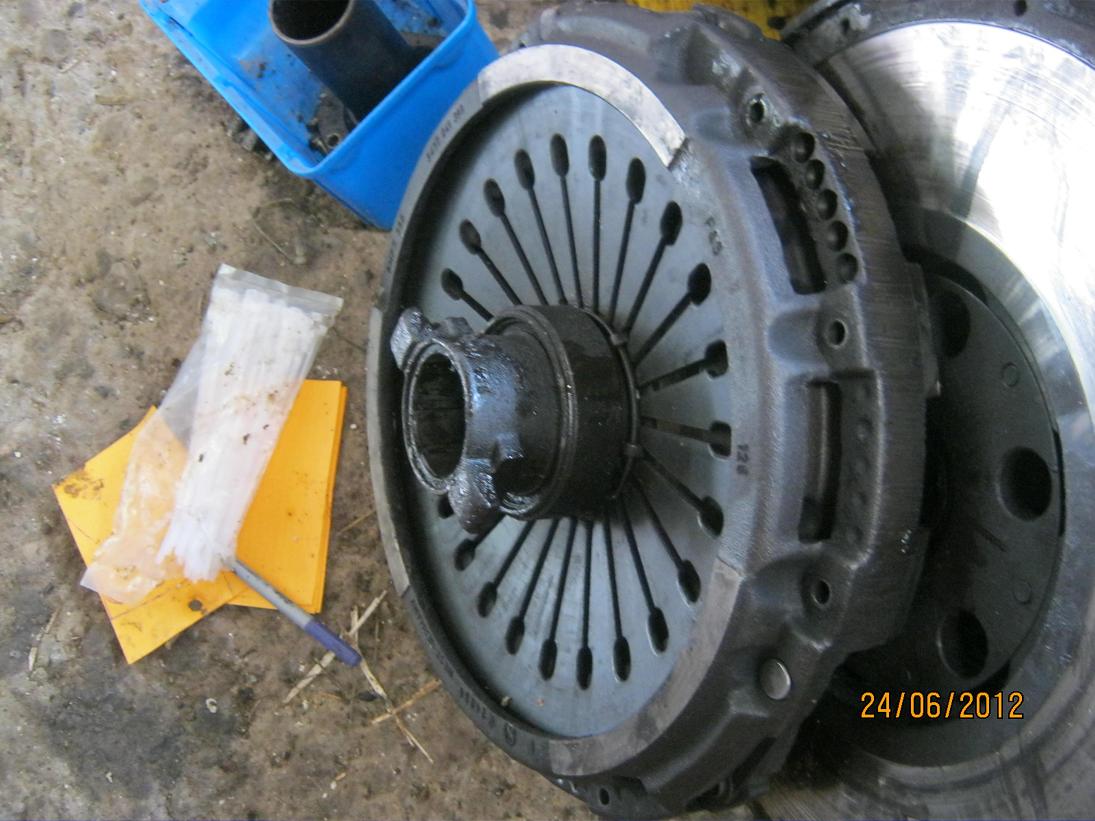

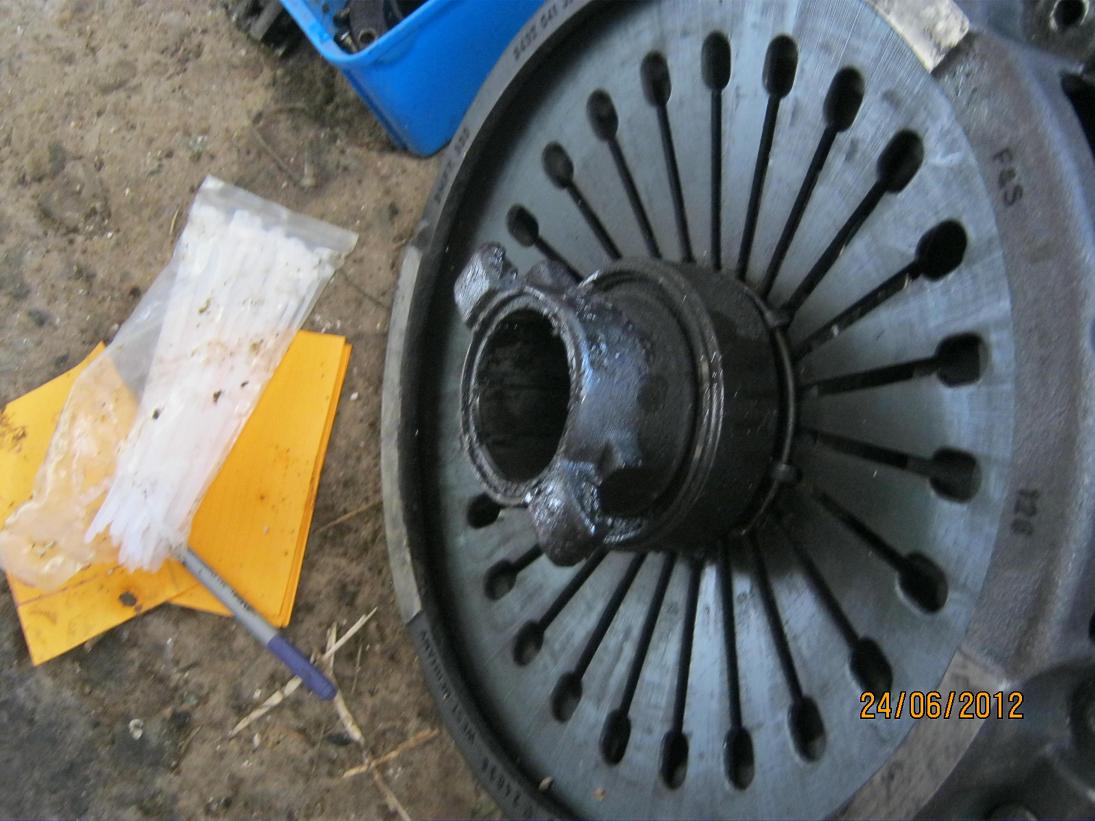

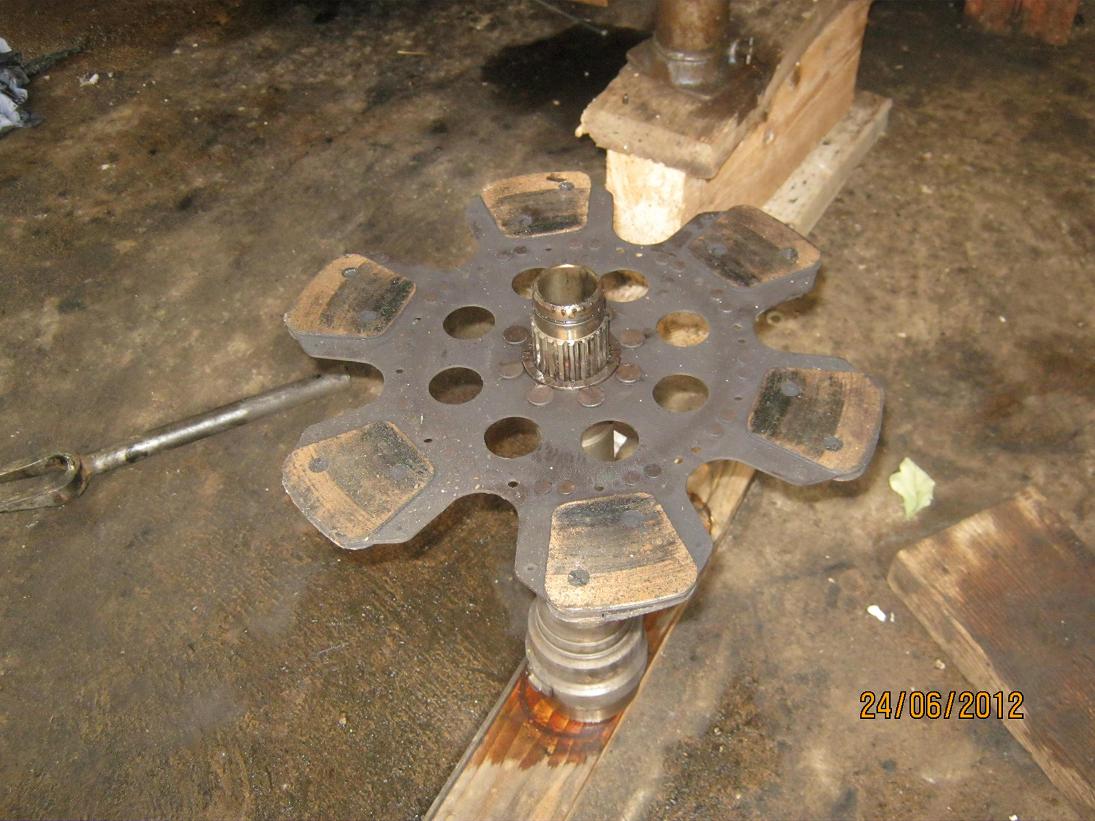

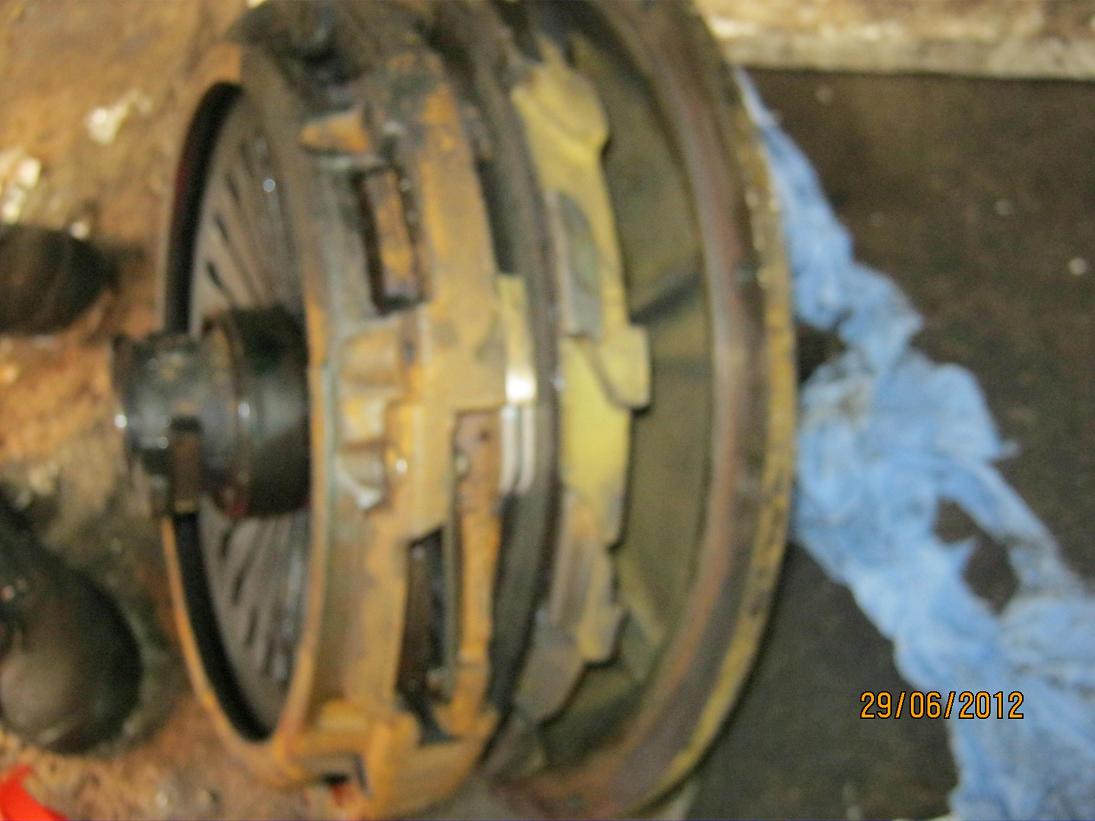

VII. Die Fahr-Trennkupplung.

(es sind bis jetzt nur die Bilderrahmen da, noch keine Bilder)

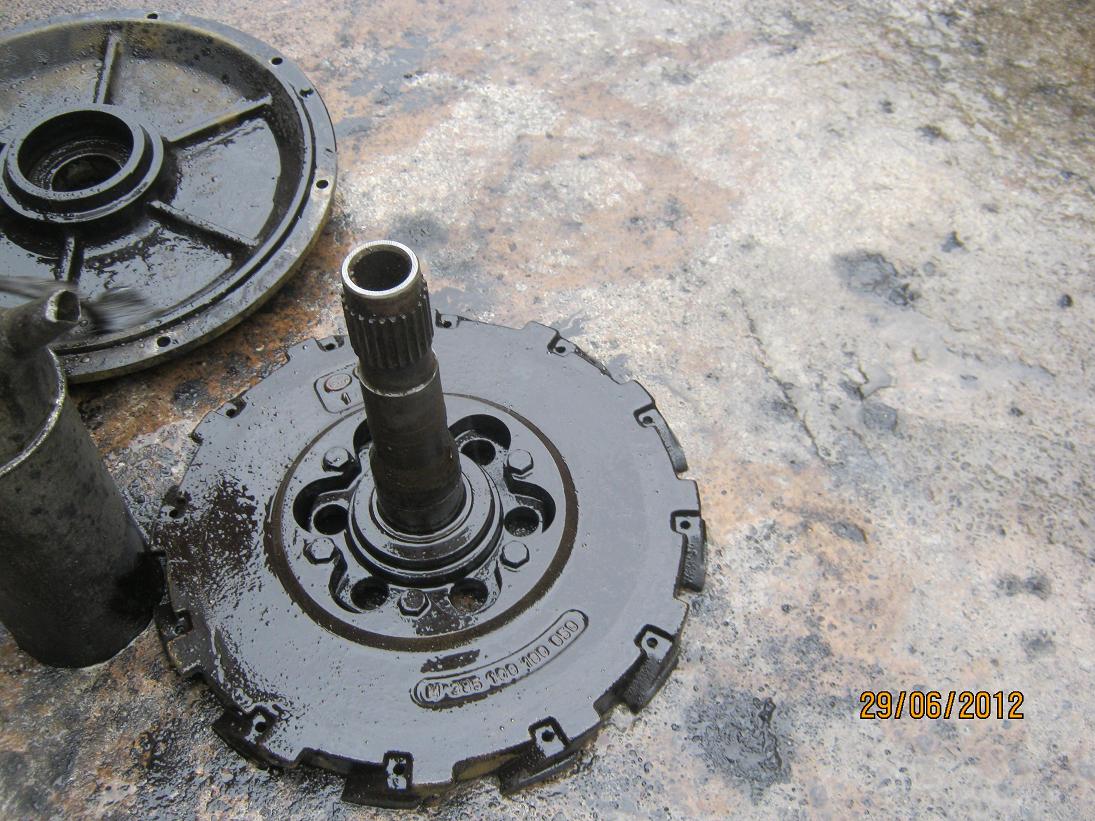

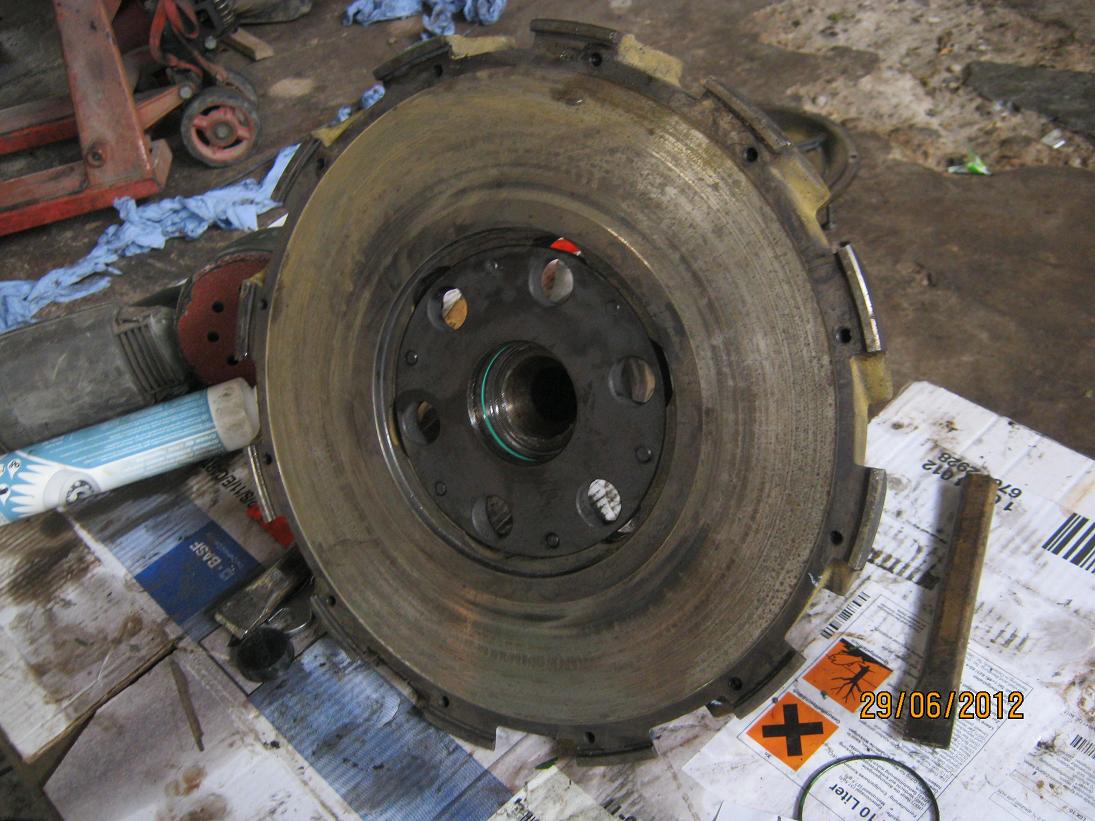

Das sind Bilder der Fahr-Trennkupplung.

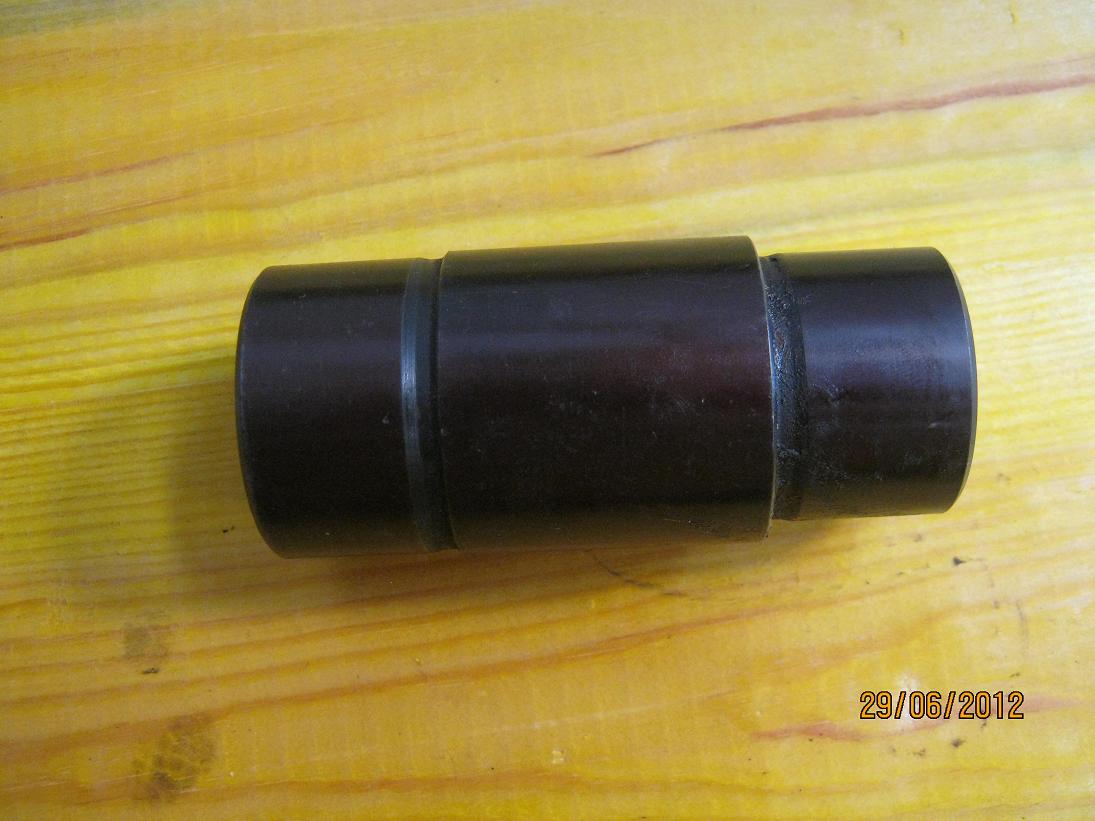

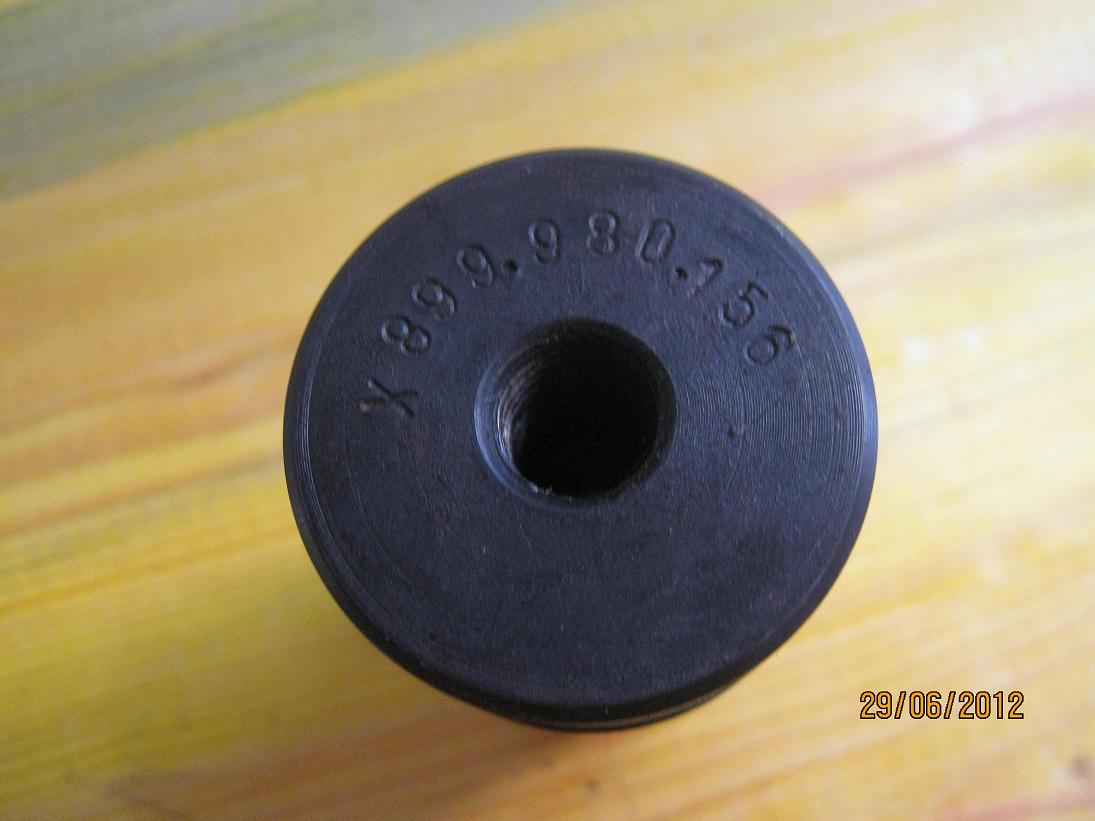

VIII. Der Kupplungs-Einbauzentrierdorn.


Das sind Bilder des Zentrierdorns für die Vereinfachung des Kupplungseinbaus.

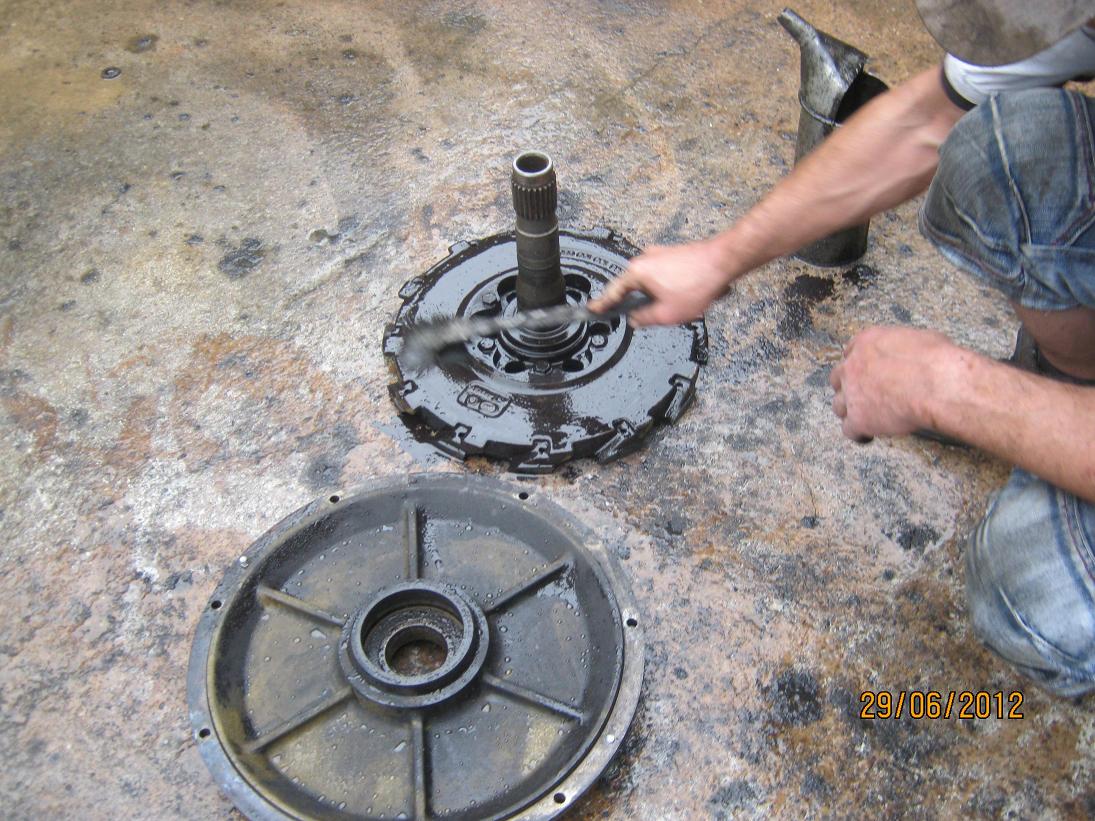

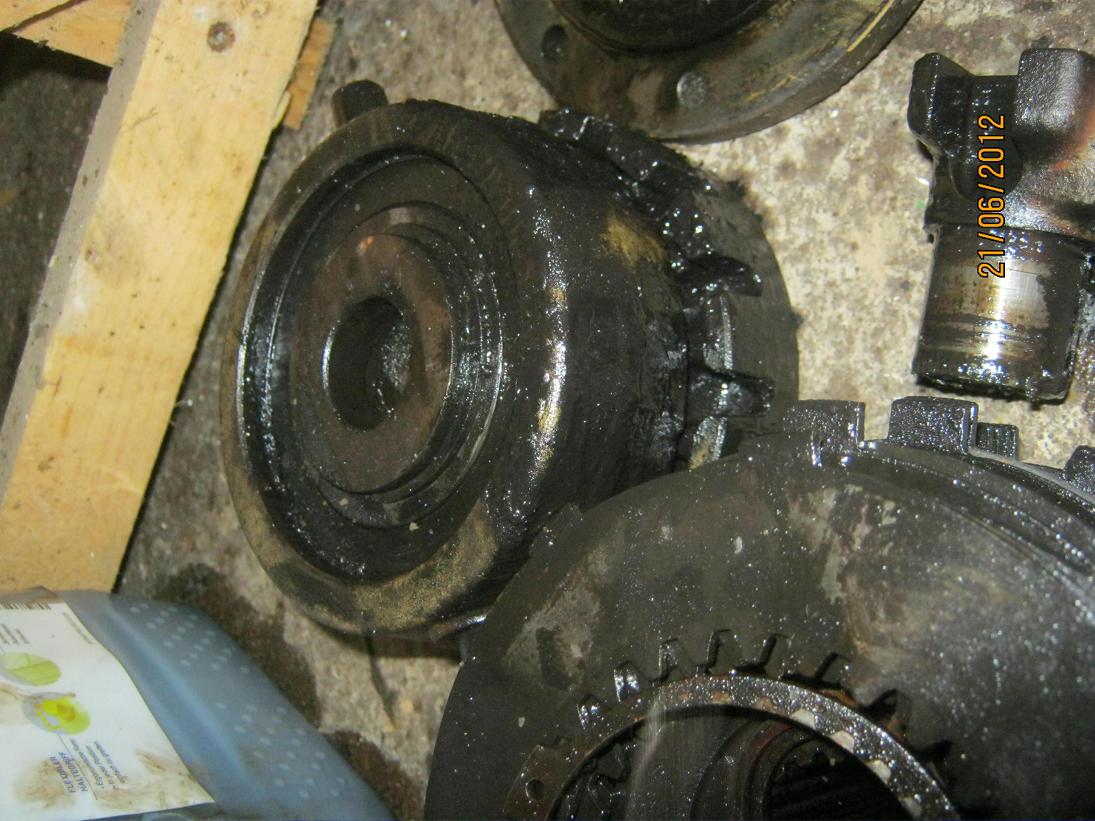

IX. Die Zapfwellenkupplung.

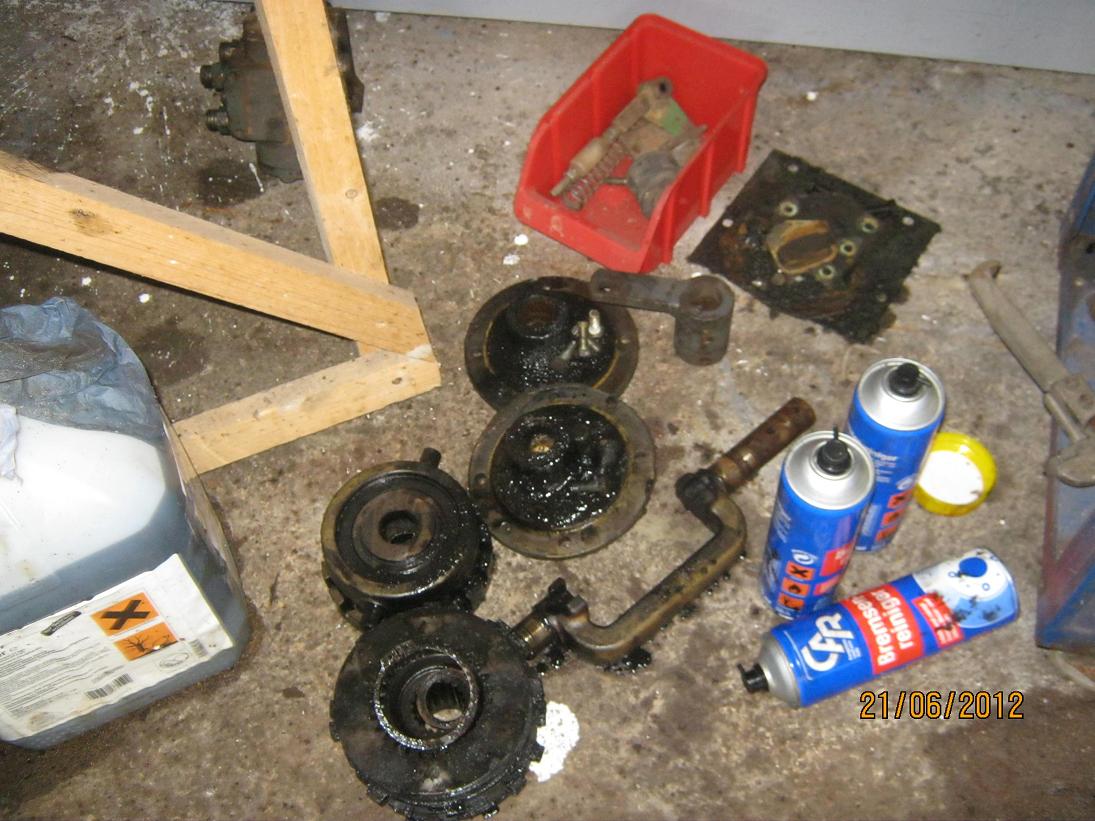

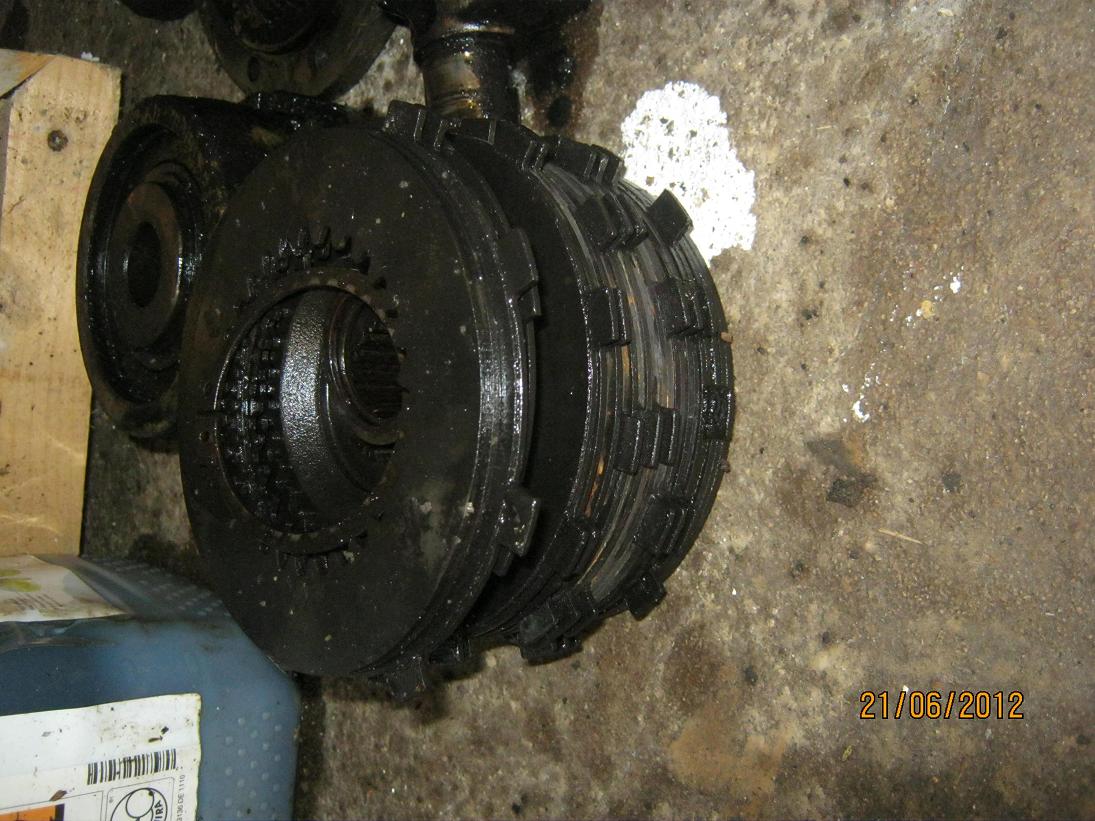

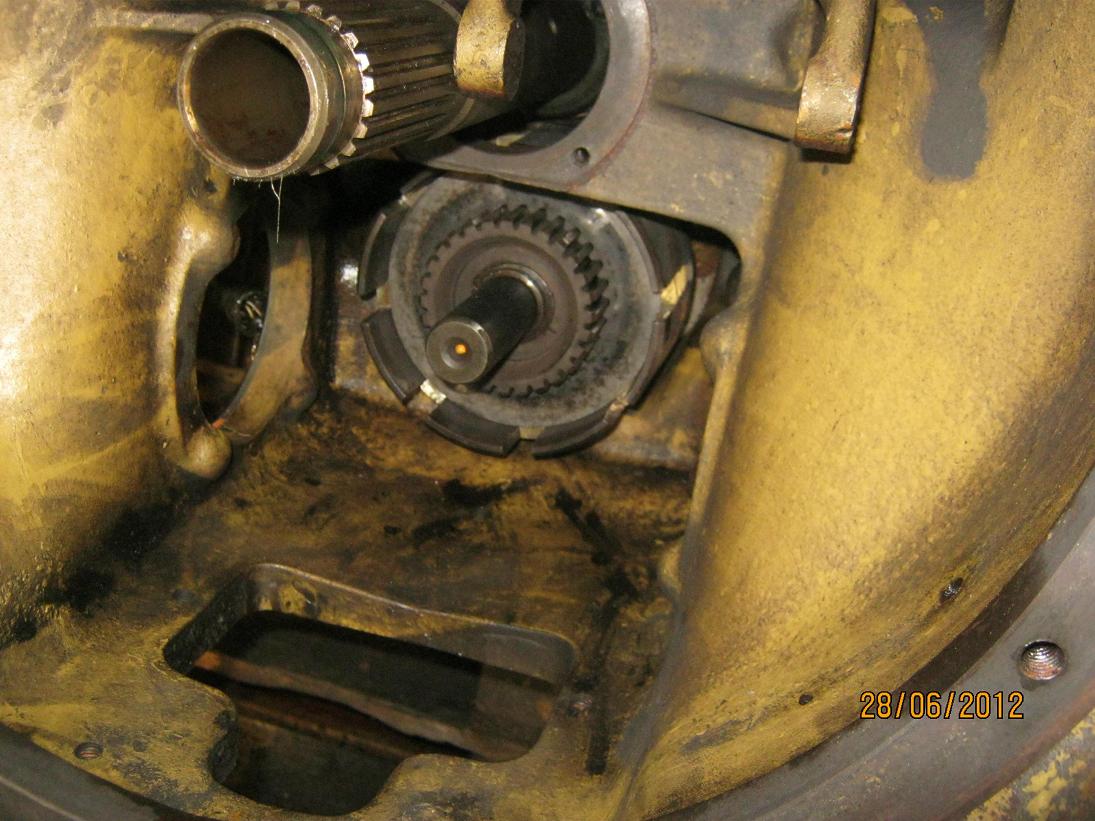

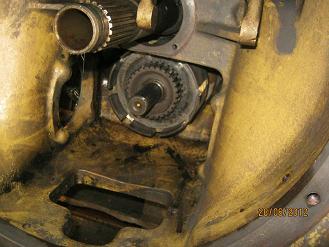

Das sind Bilder der Zapfwellenkupplung. Sie sitzt an der vorderen Stirnseite des Getriebekasten unten-- vorne außen--Mitte. Sie ist mit einer Hohlwelle und einer Innenwelle mit dem Getriebe verbunden.

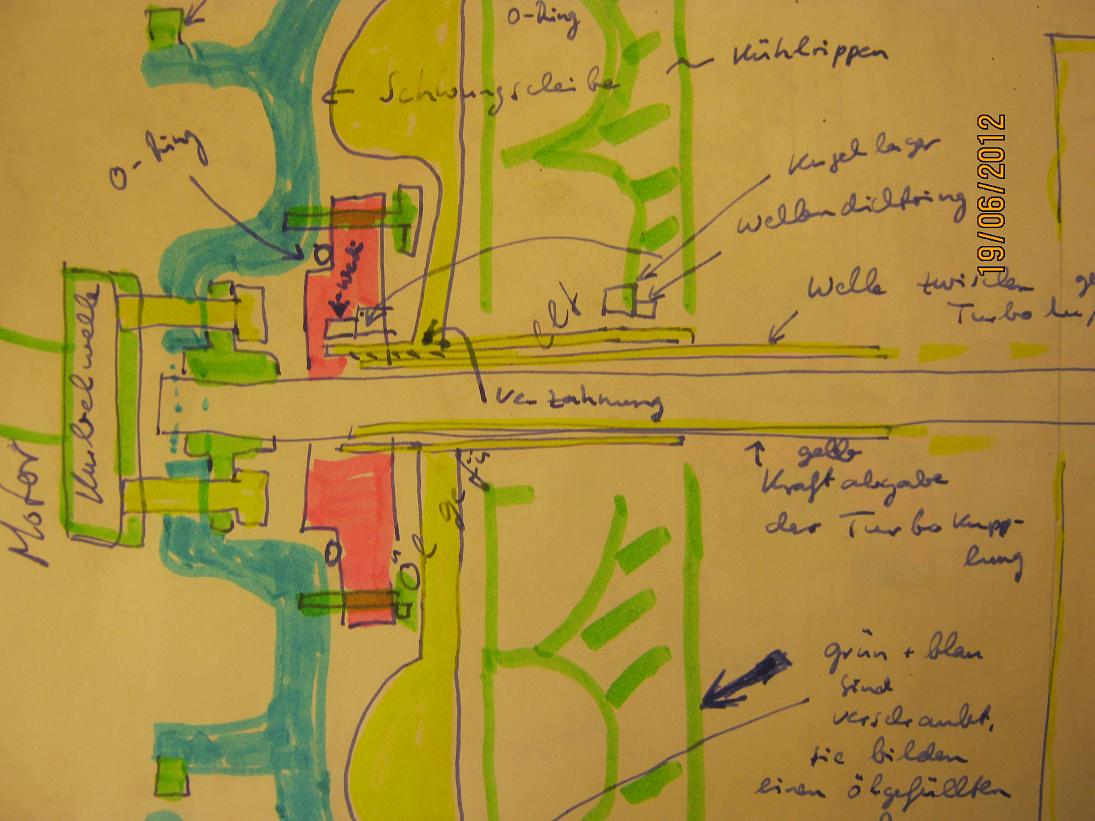

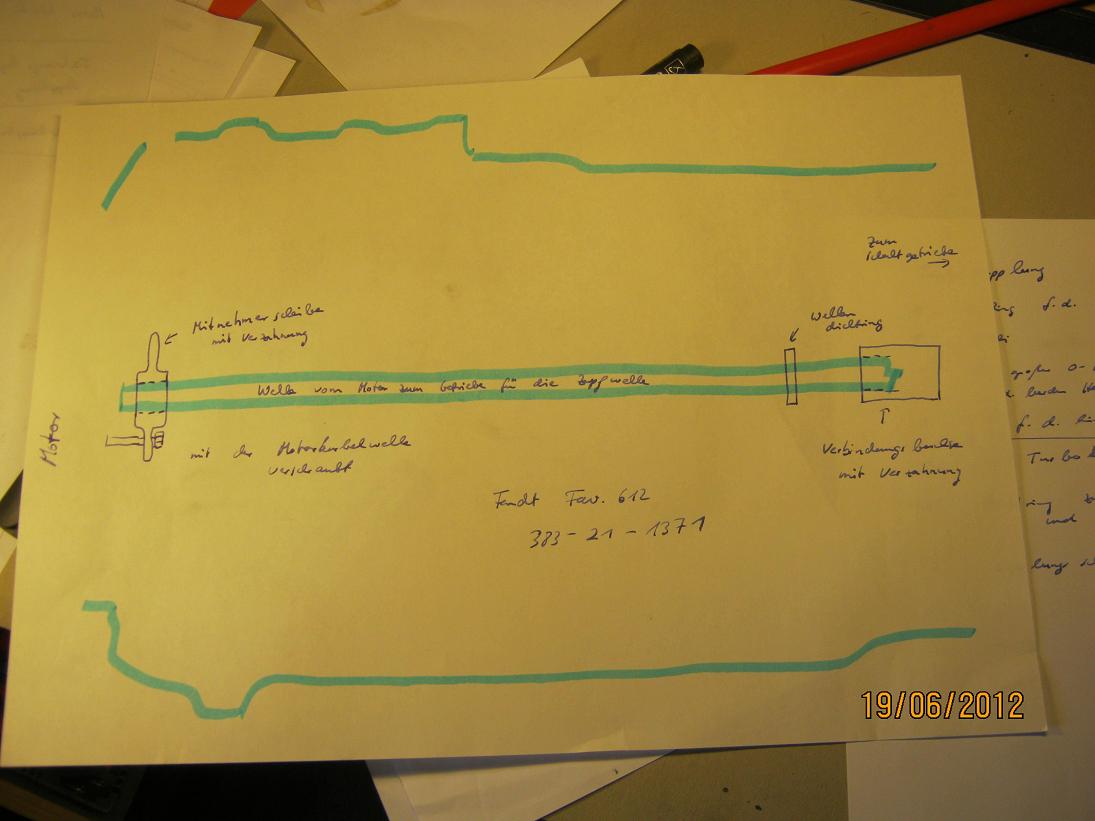

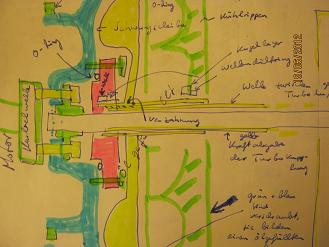

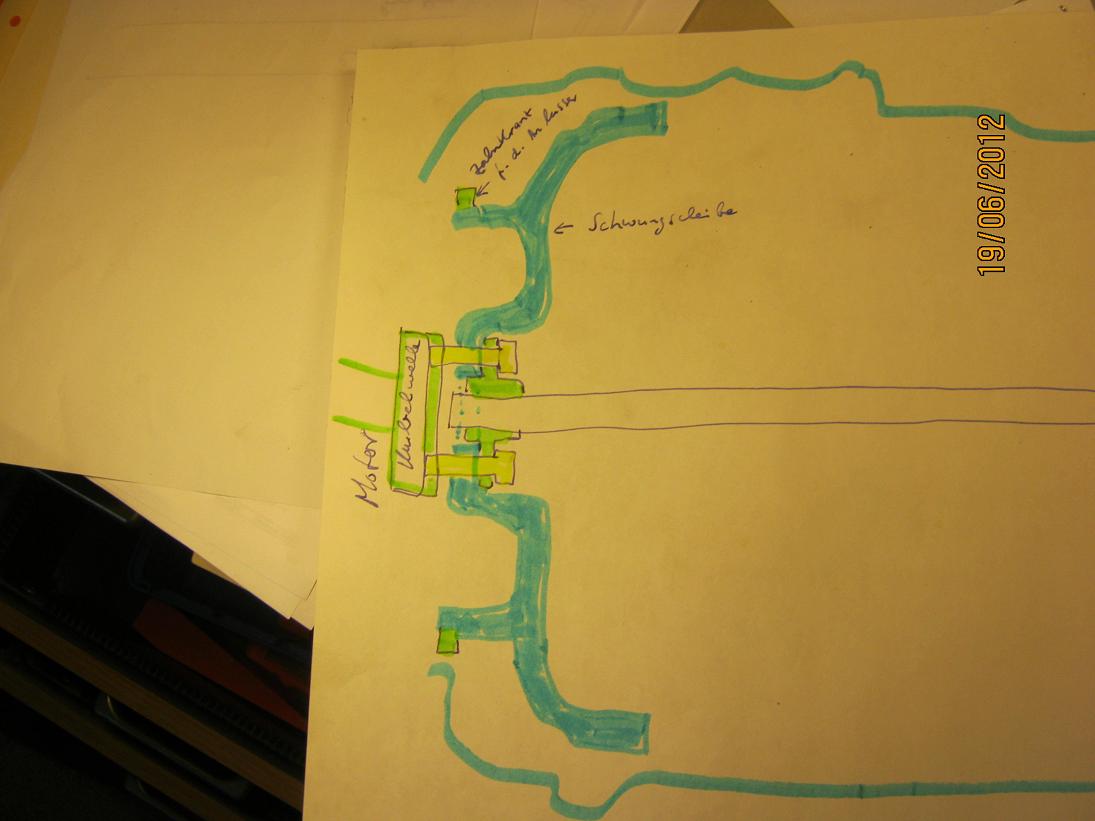

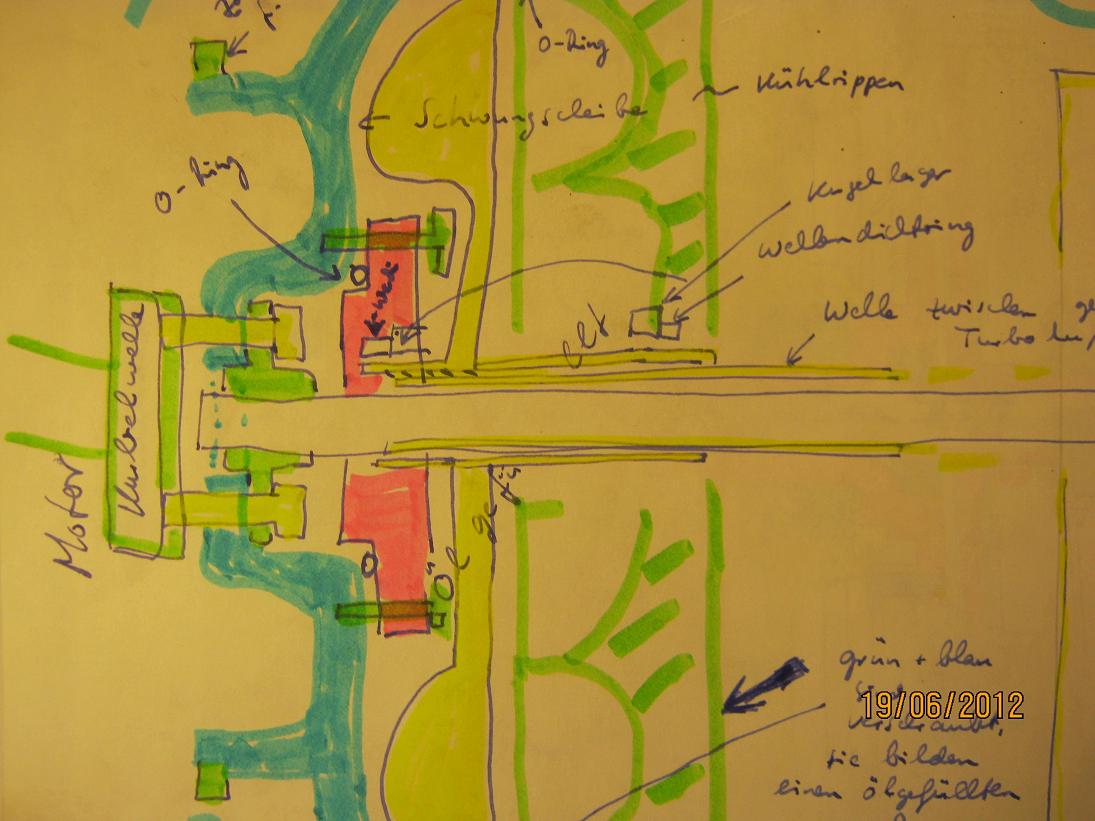

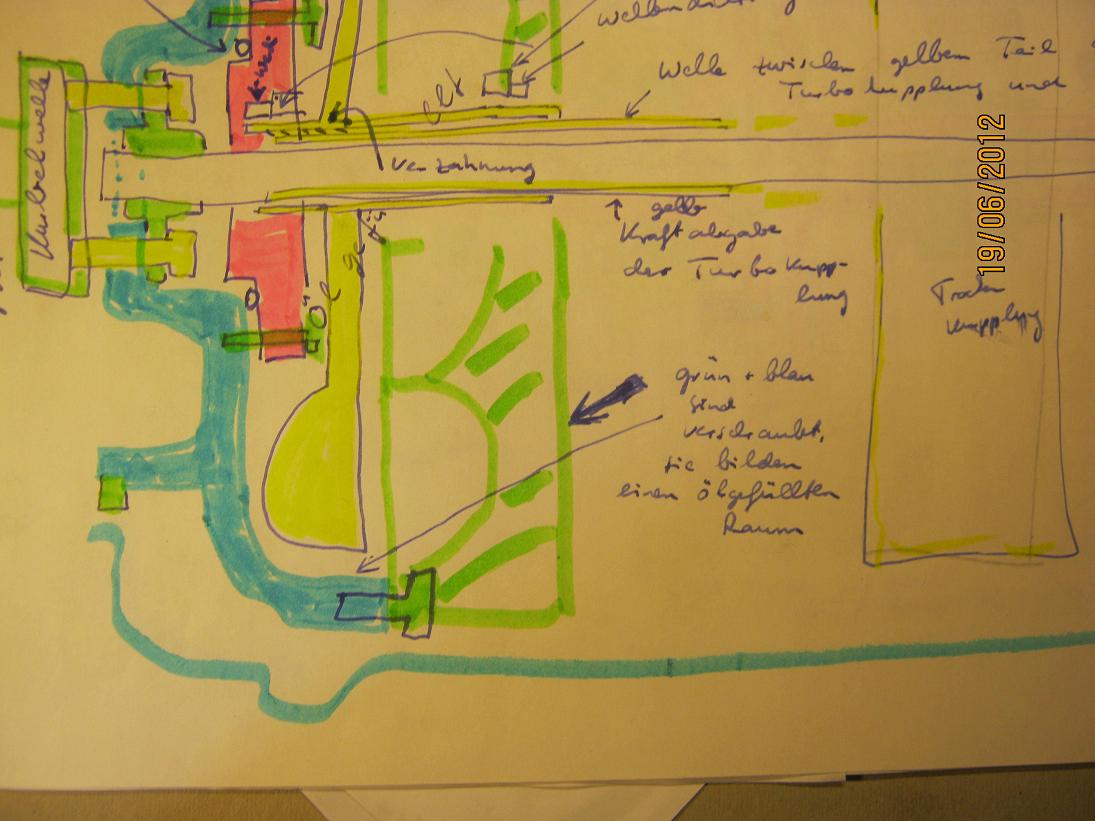

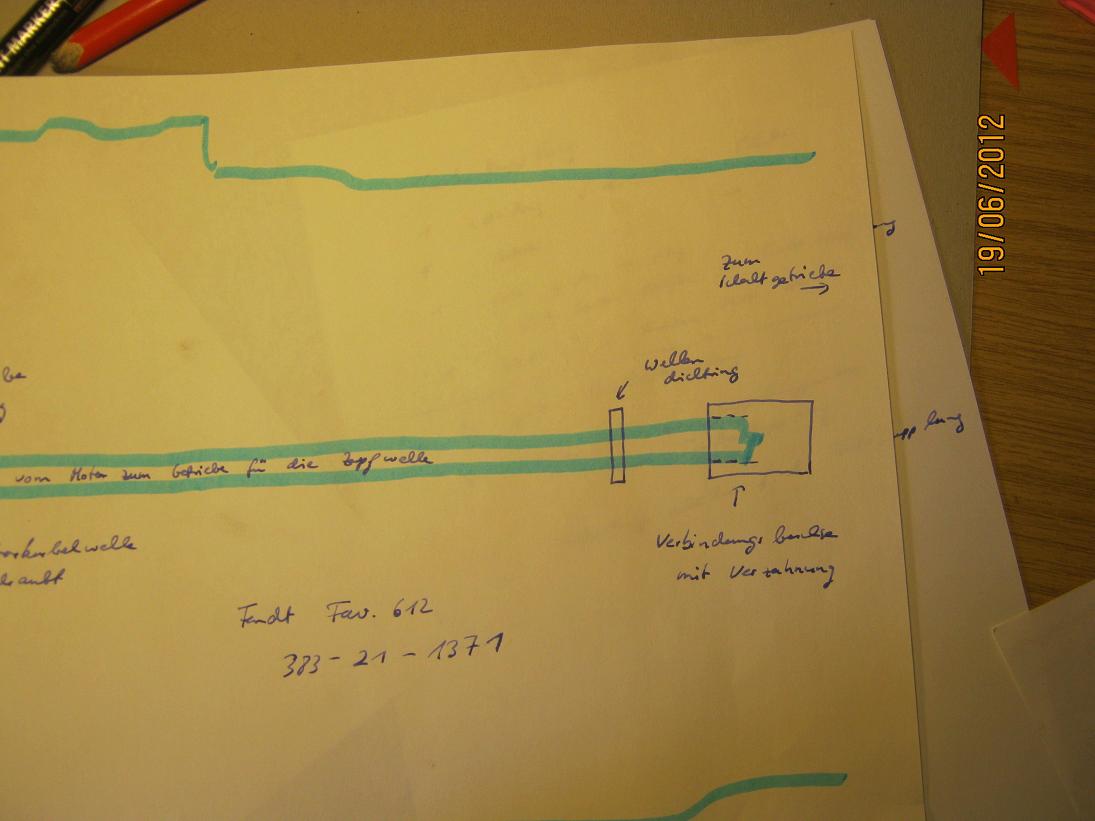

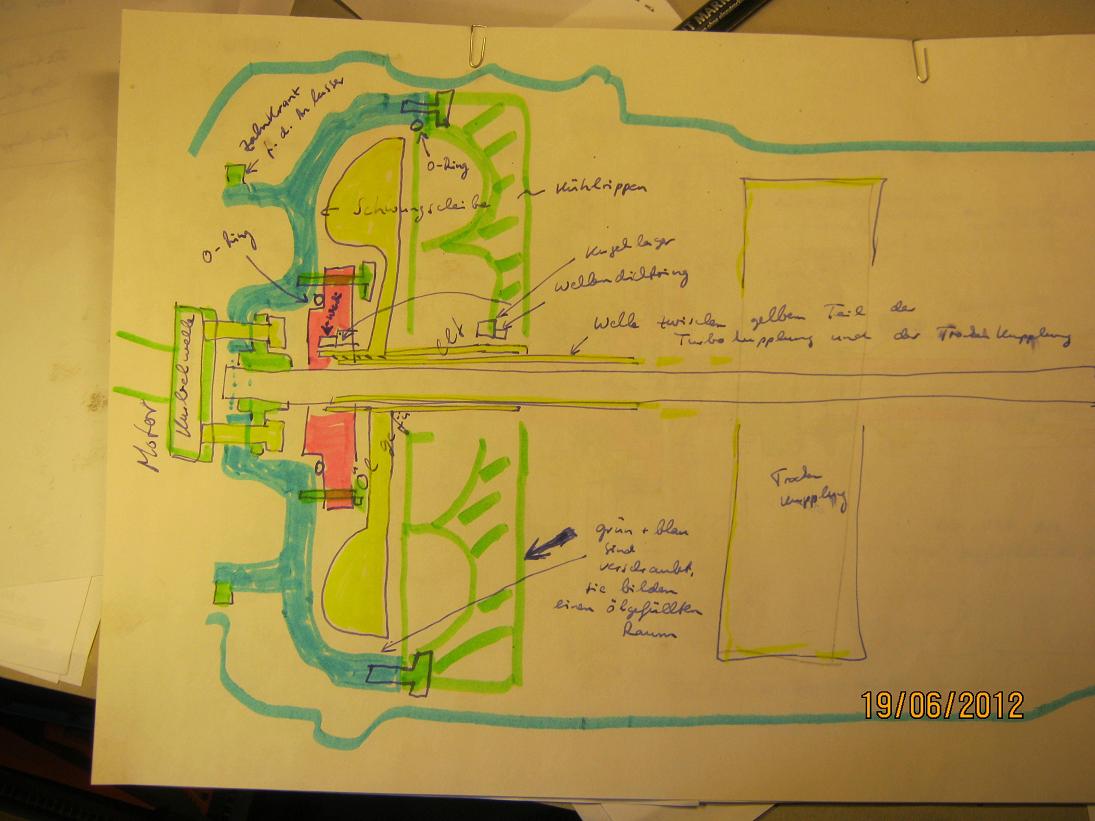

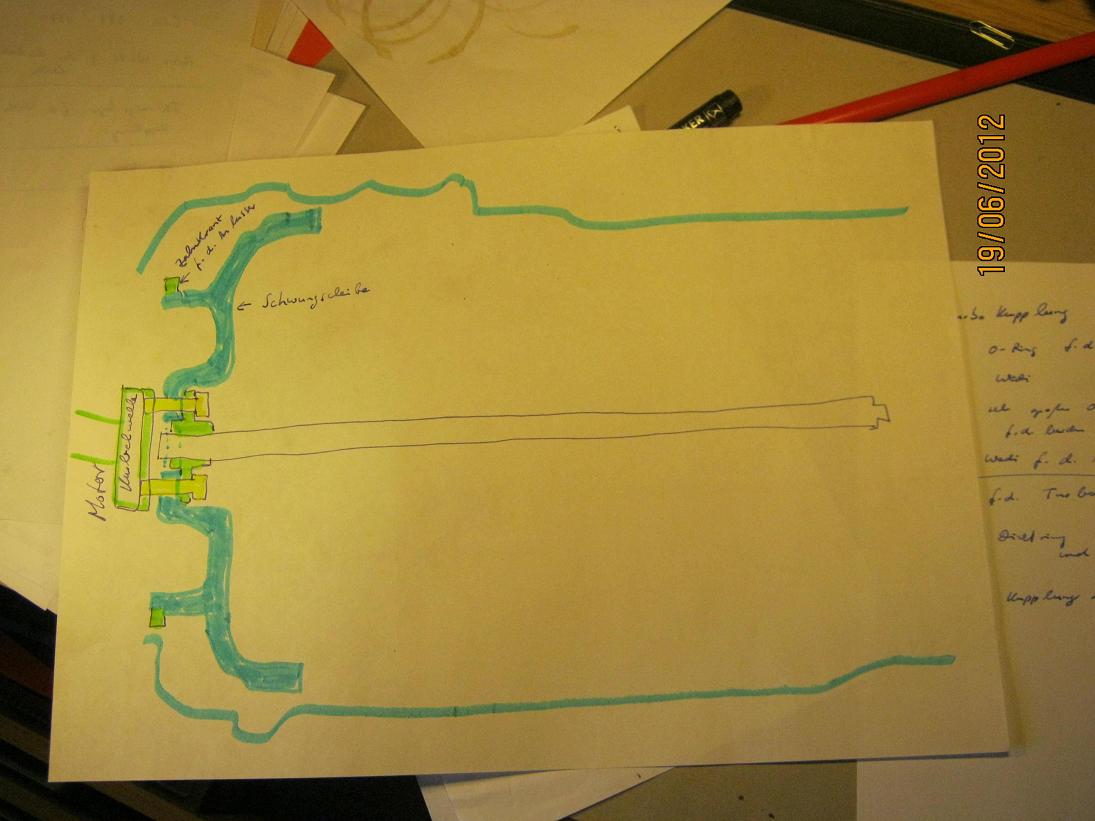

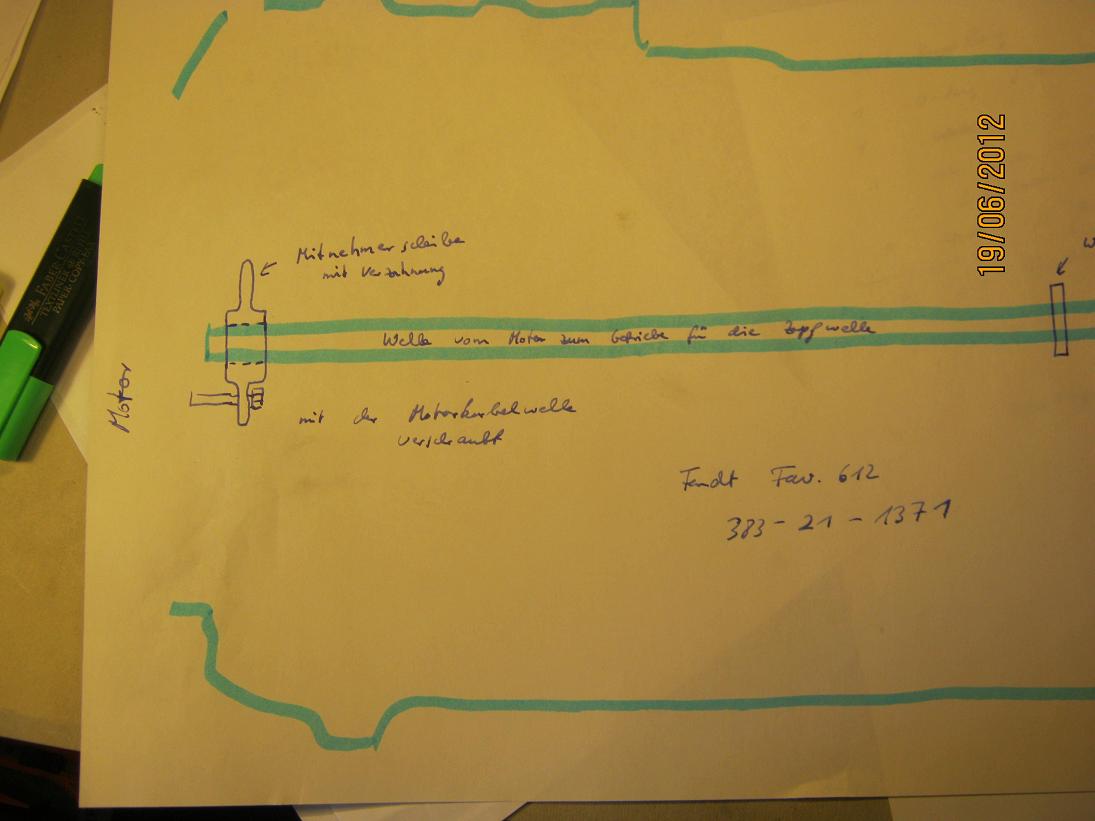

X. Einige Zeichnungen.

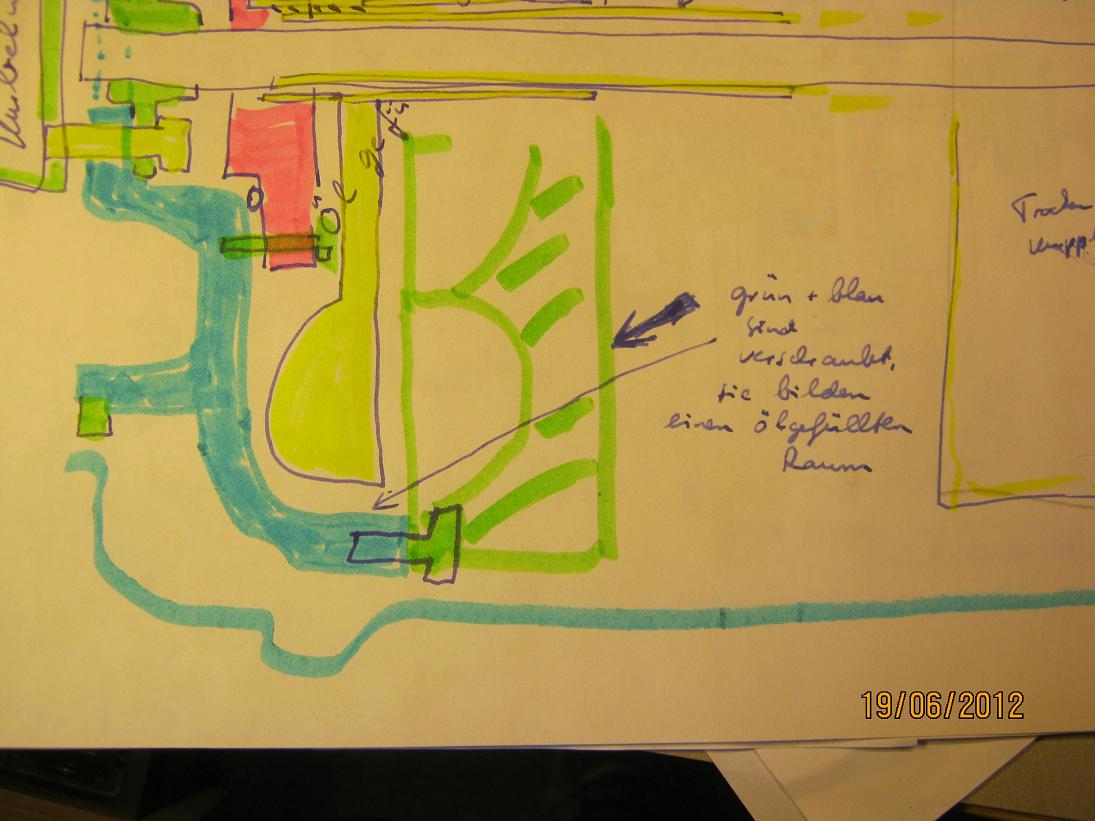

Das sind einige Zeichnungen aus dem Bereich zwischen Motor und Schaltgetriebe.

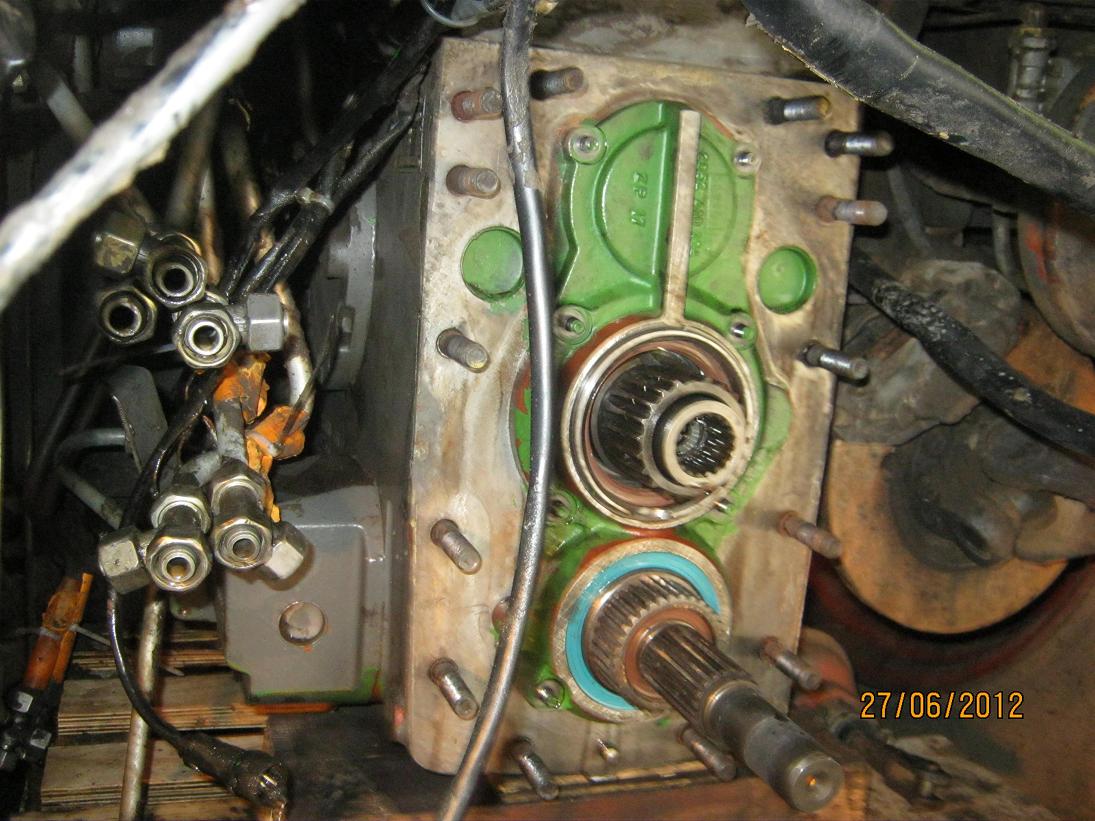

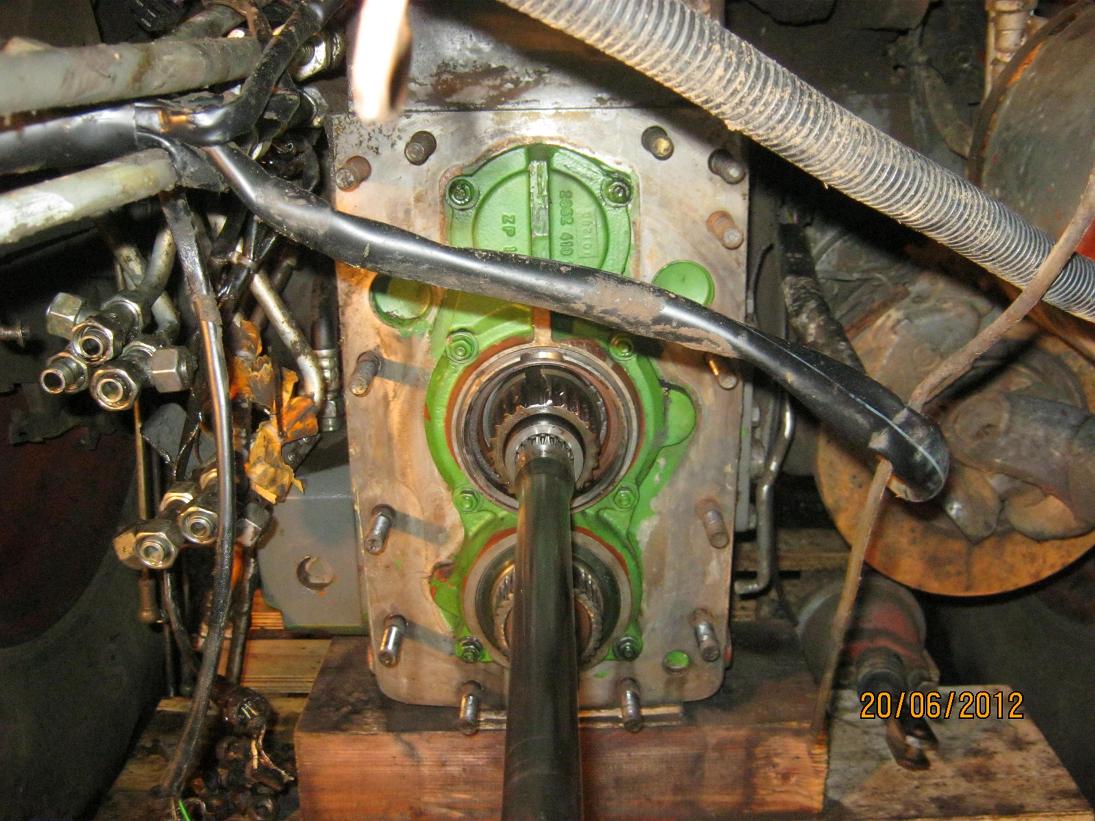

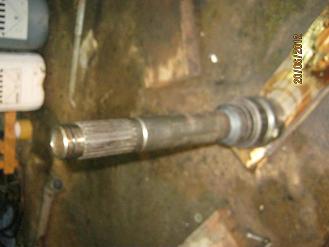

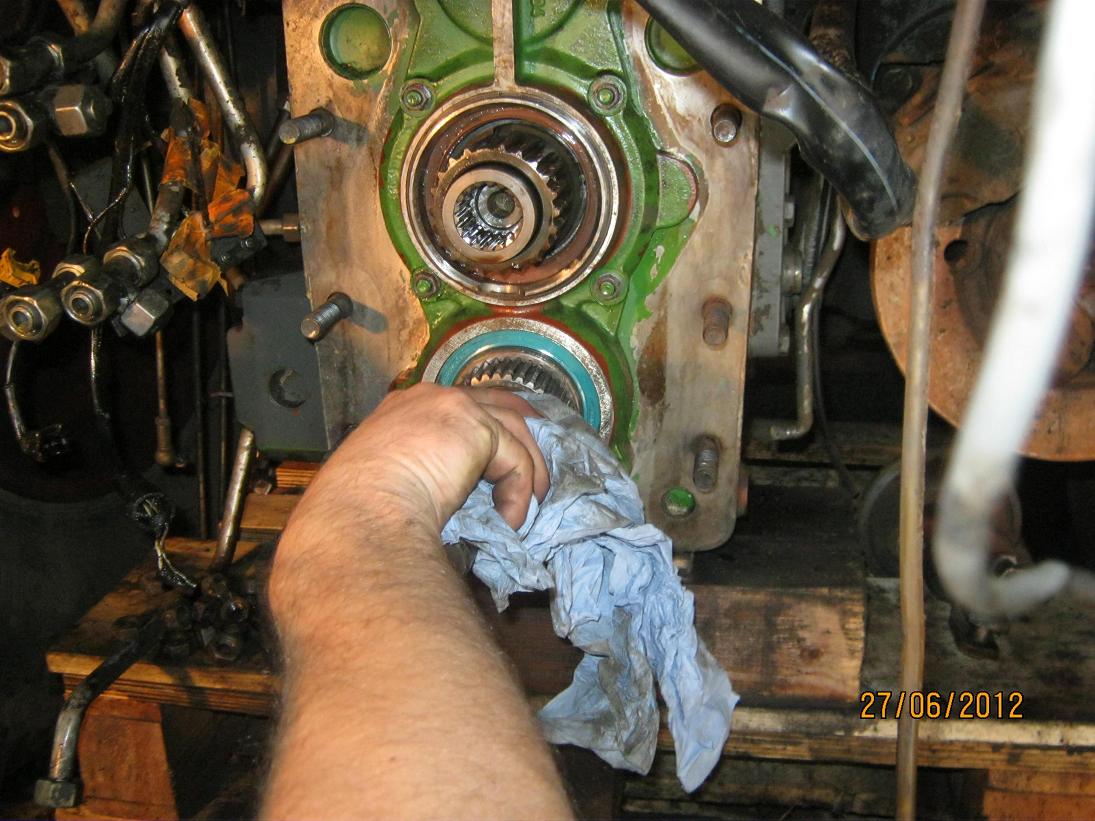

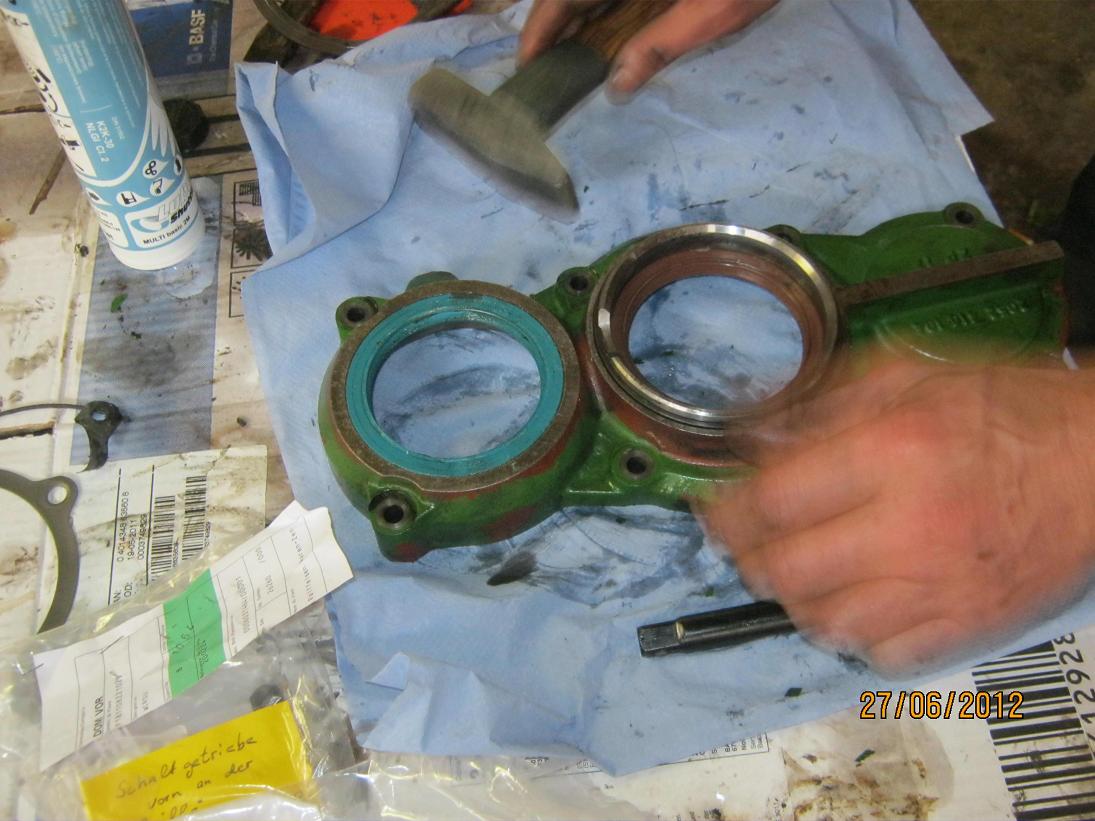

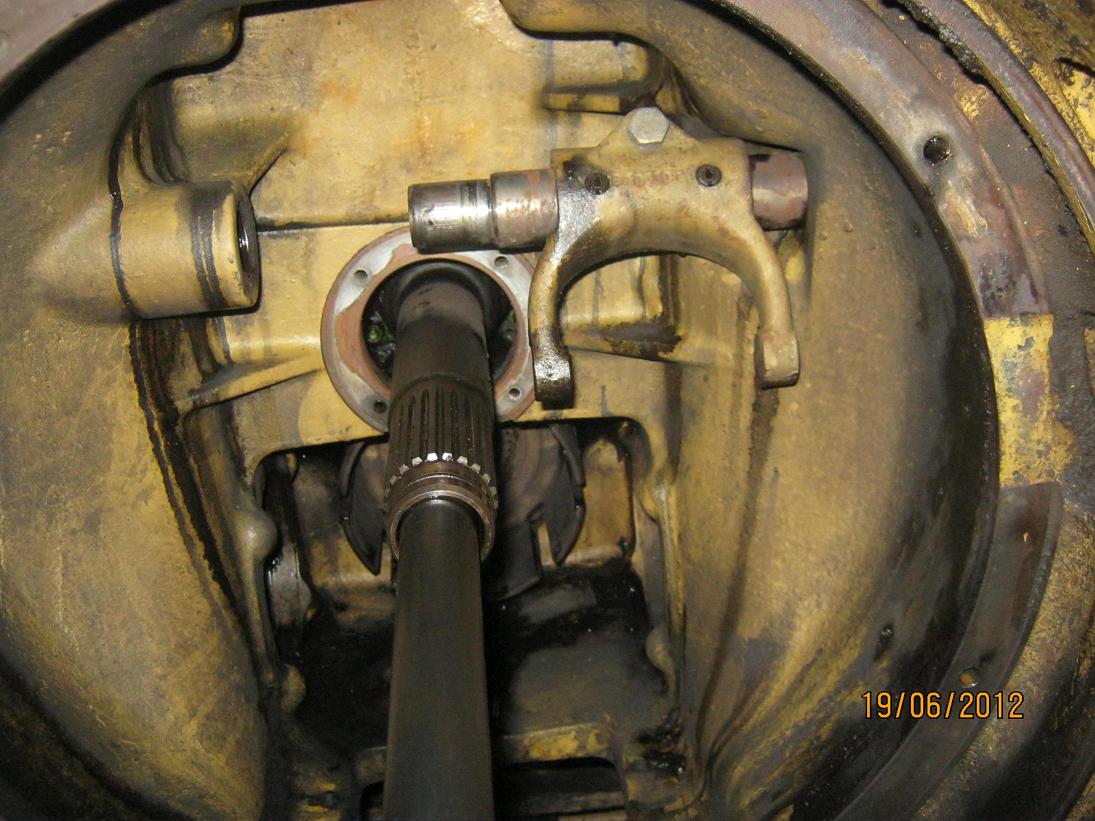

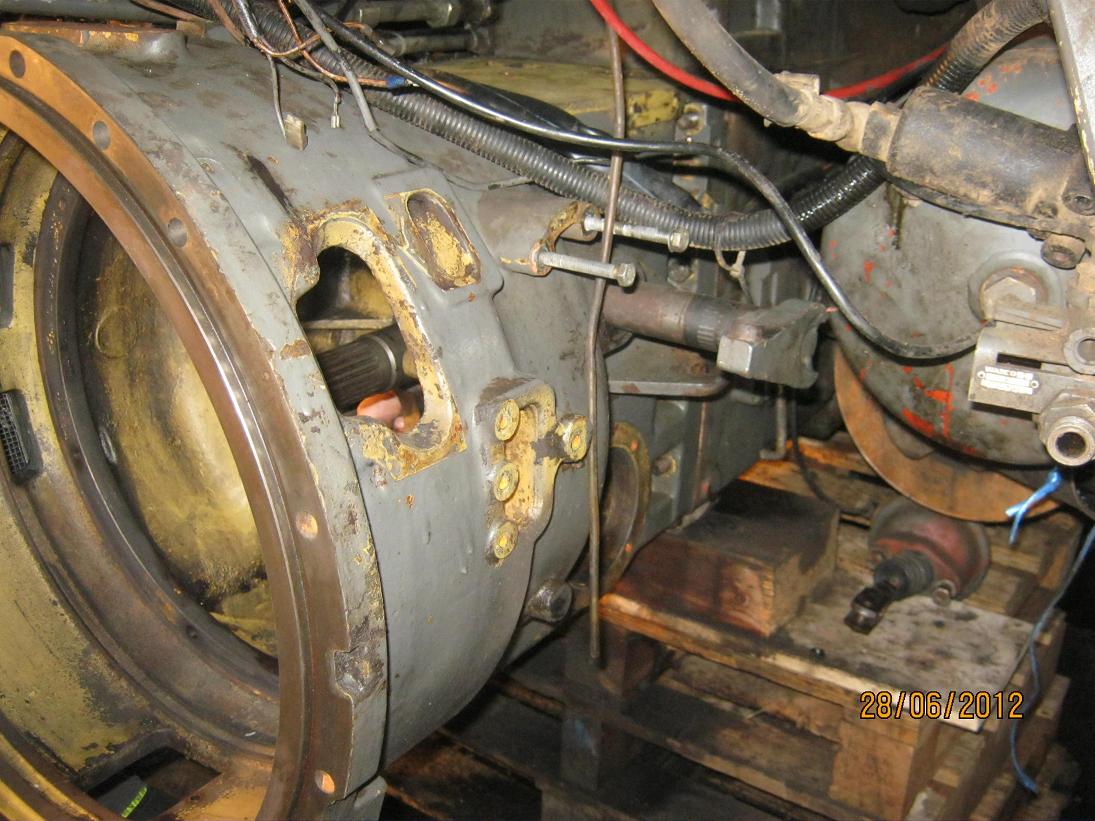

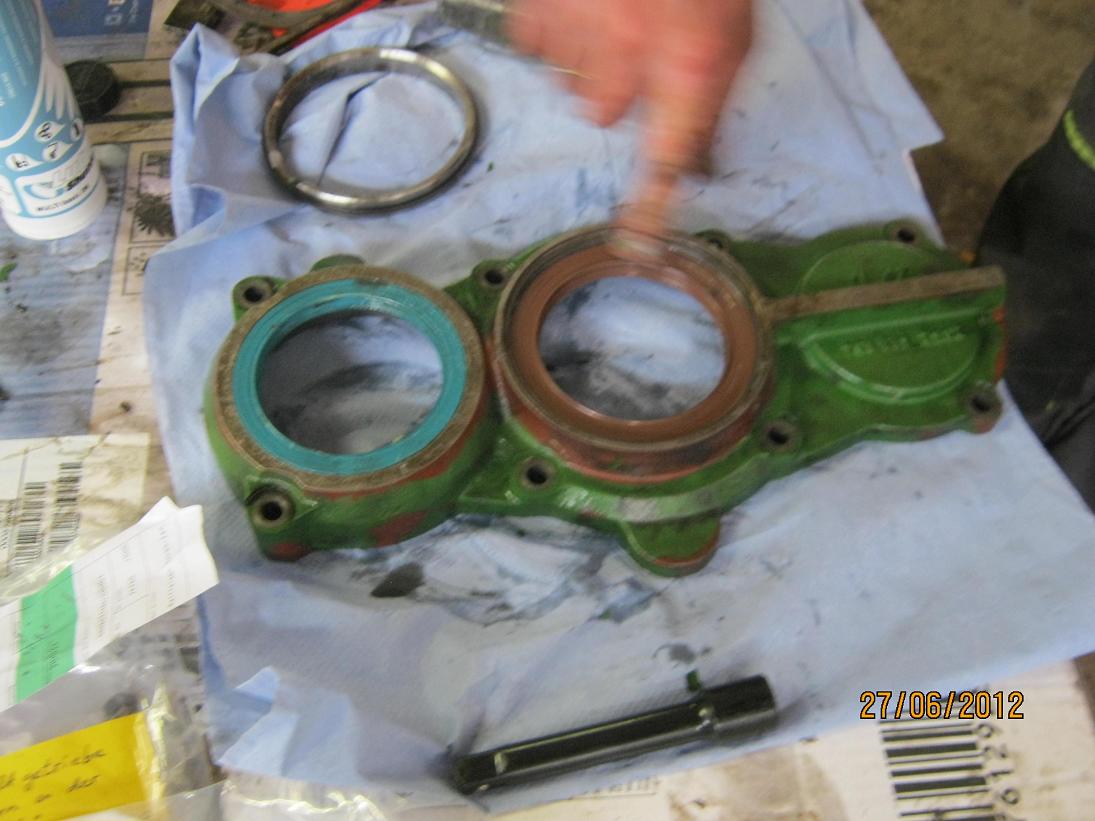

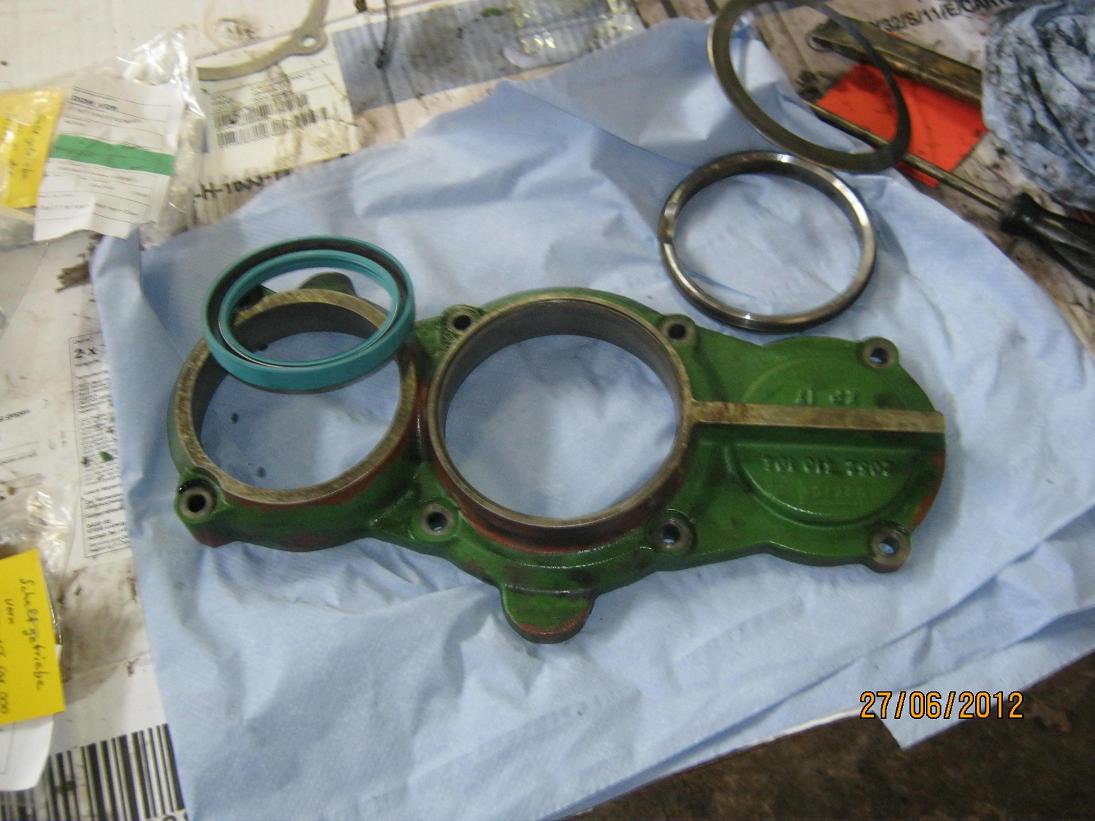

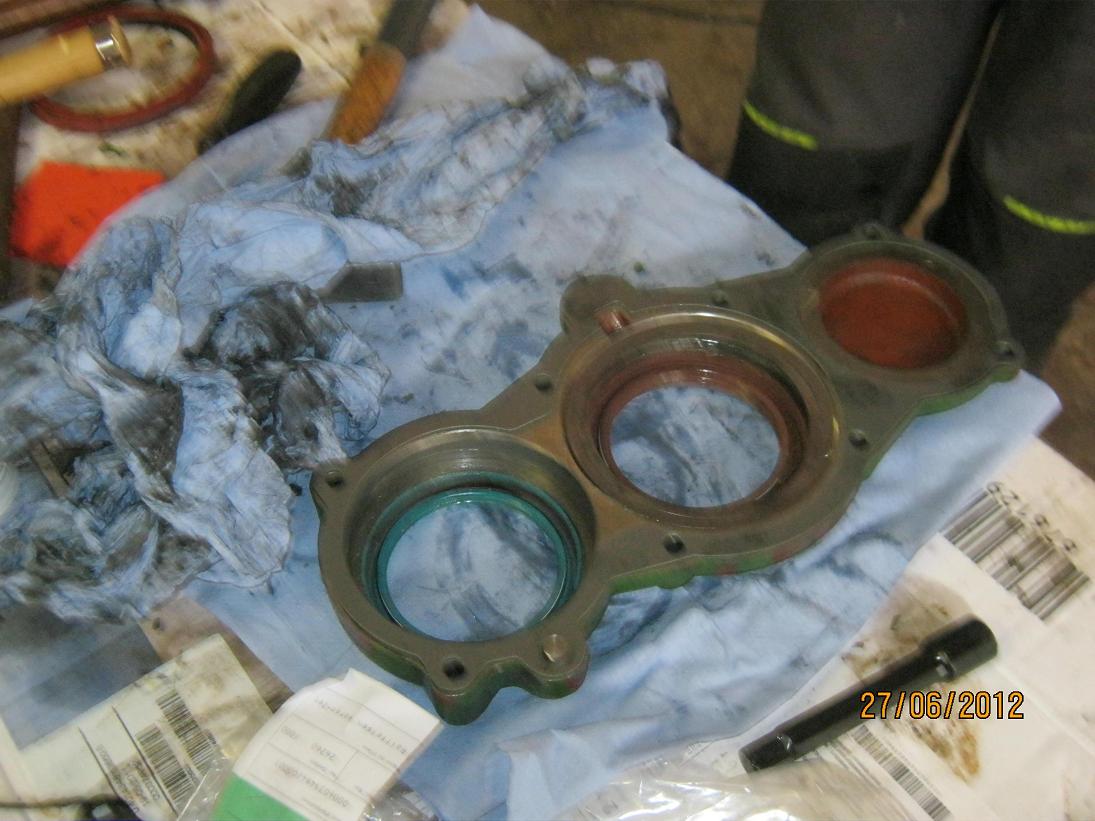

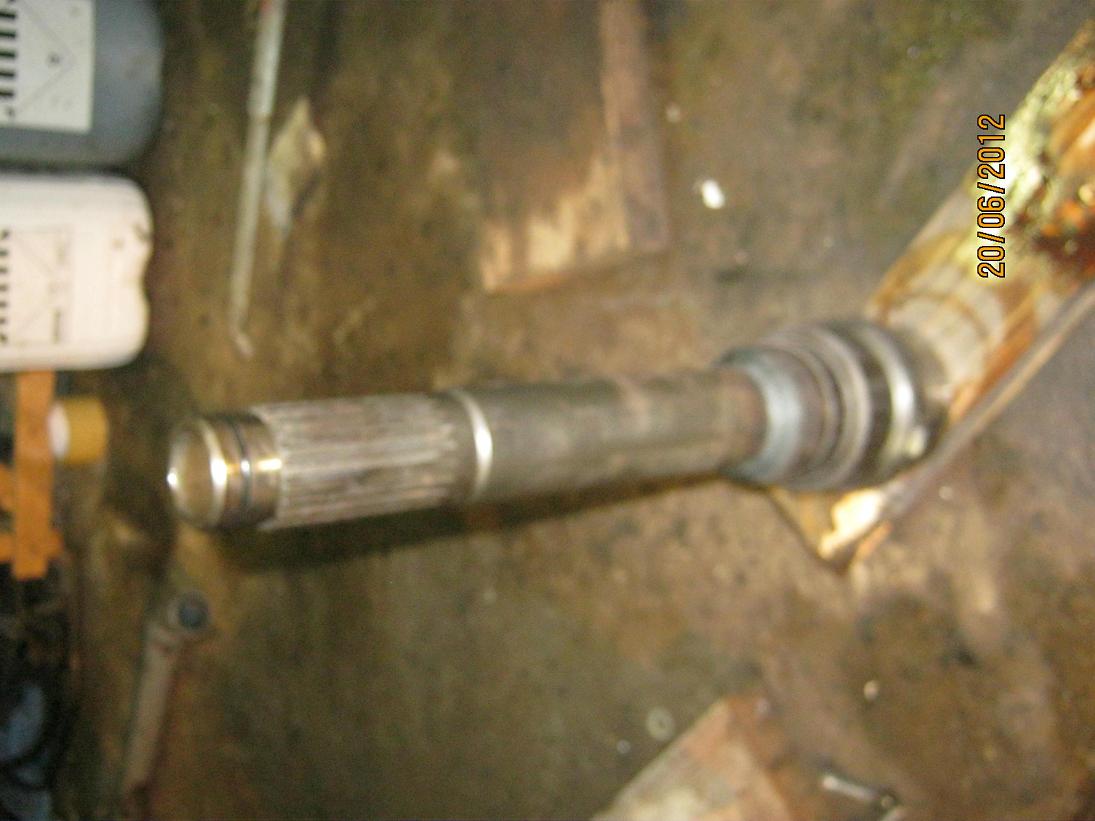

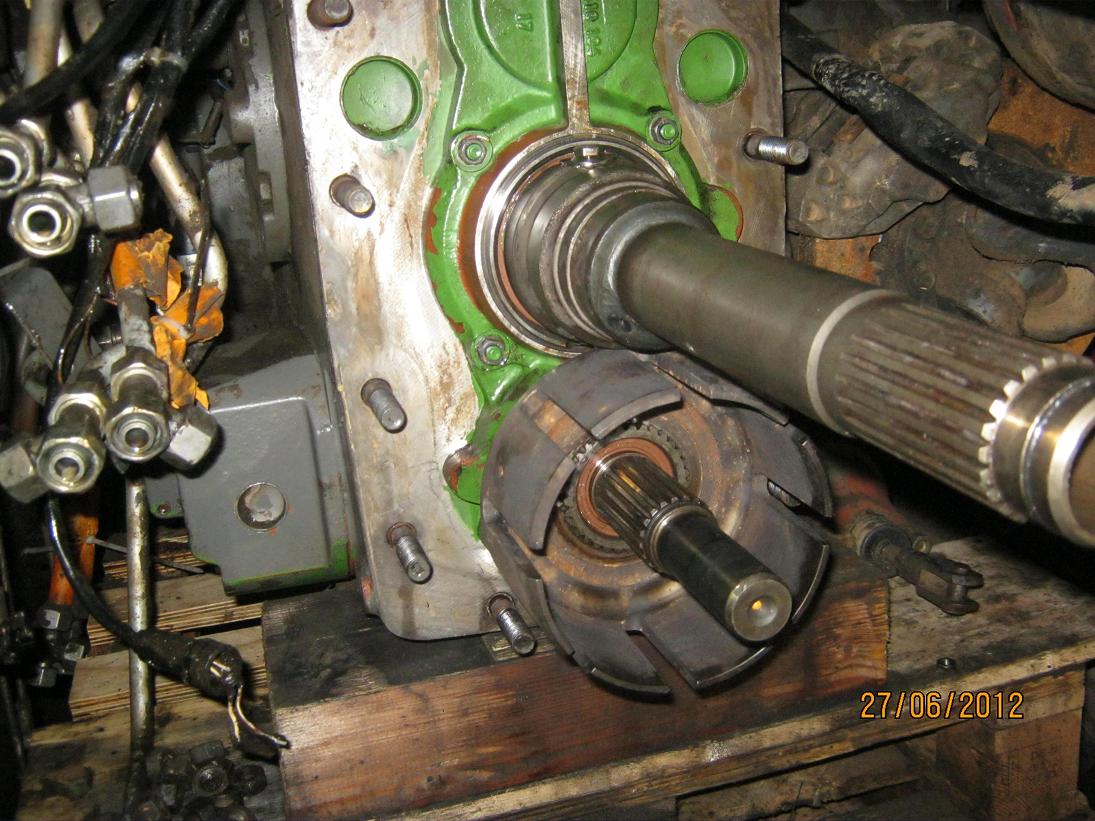

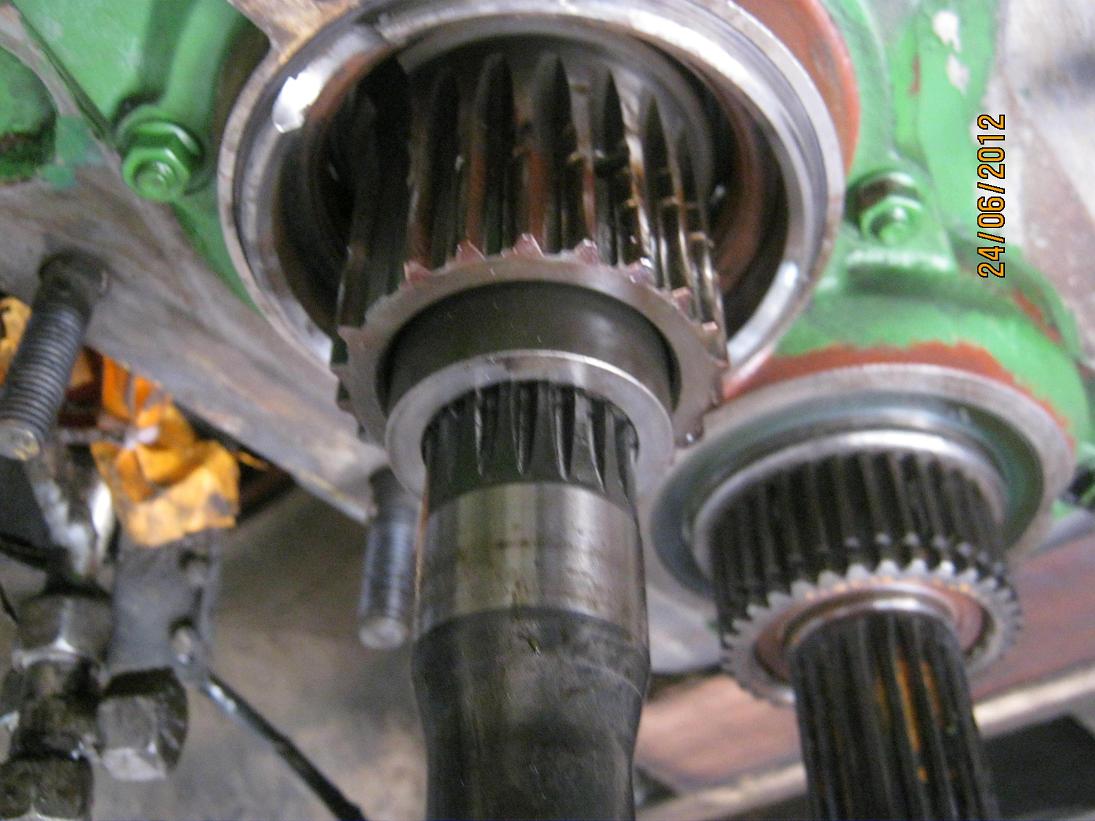

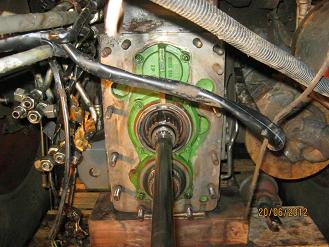

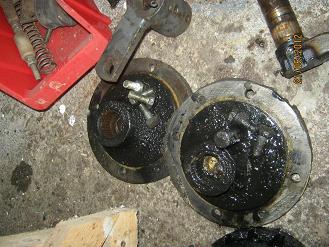

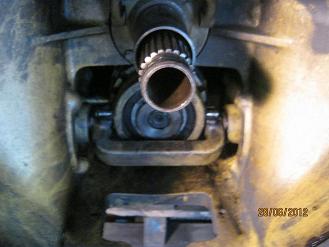

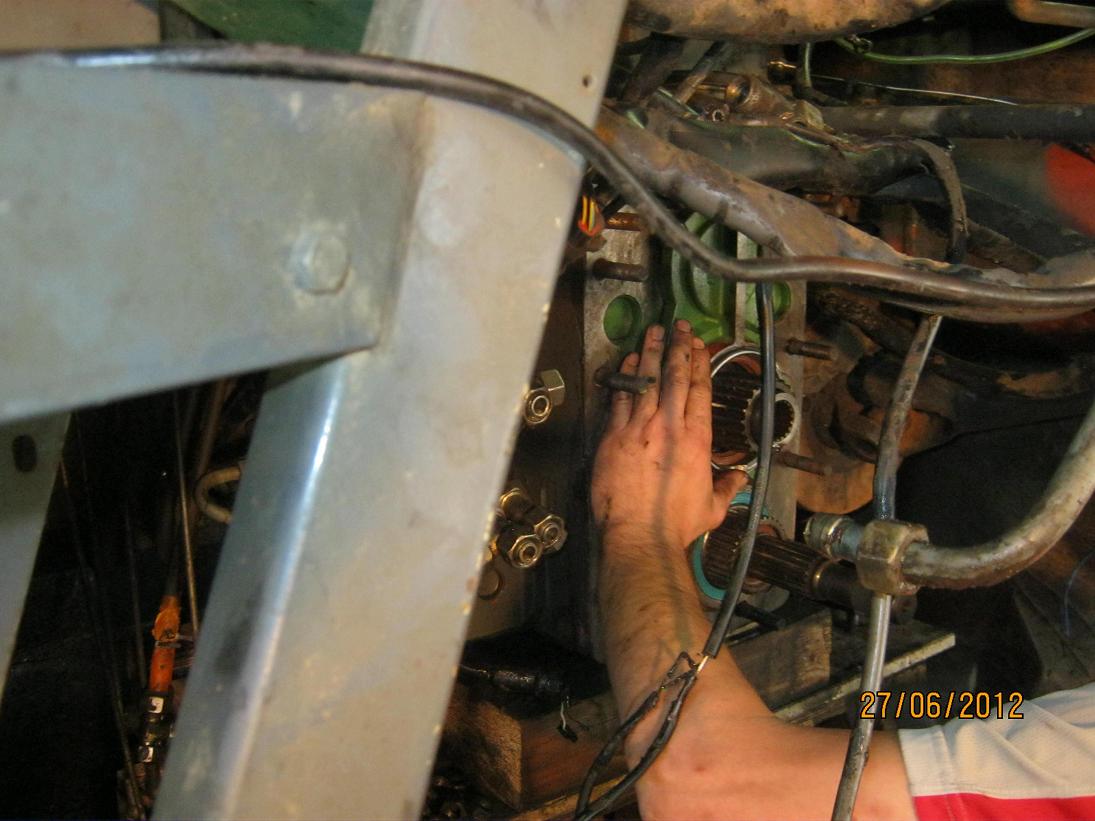

XI. Bilder aus dem Bereich der beiden Getriebeeingangswellen.

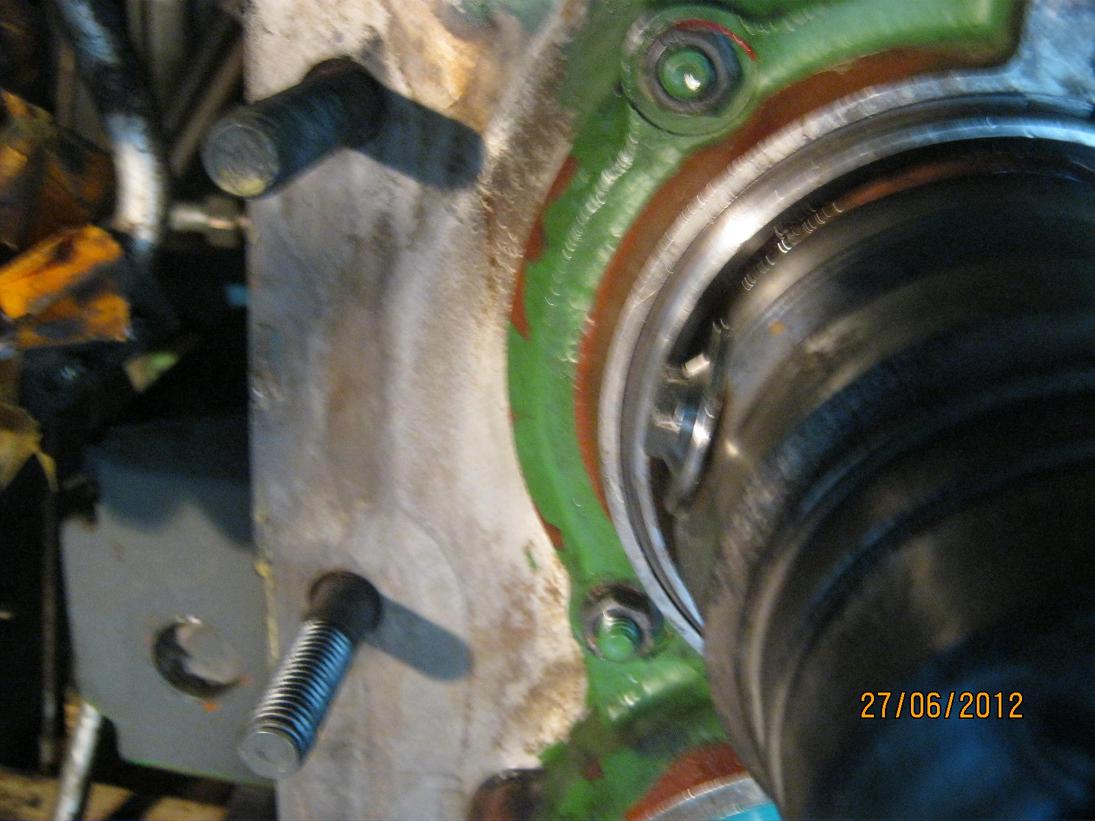

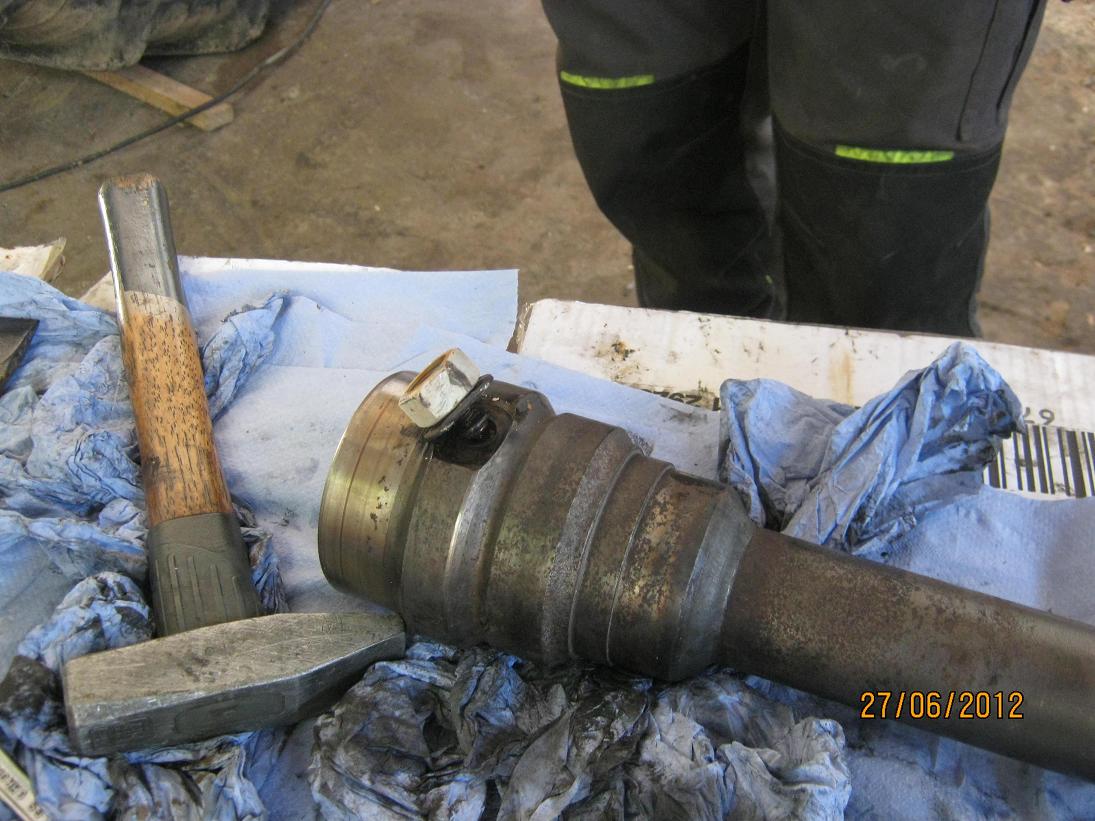

Die äußere Getriebeeingangswelle wird von zwei Schrauben, die an ihrem hinteren Ende außen zu sehen sind, festgehalten. Bei uns waren diese Schrauben gebrochen, die Welle hat sich dadurch ein Stück aus dem Getriebekasten nach vorne schieben können und der Wellendichtring konnte nicht mehr abdichten. Deshalb gab es einen großen Ölverlust beim Fahren.

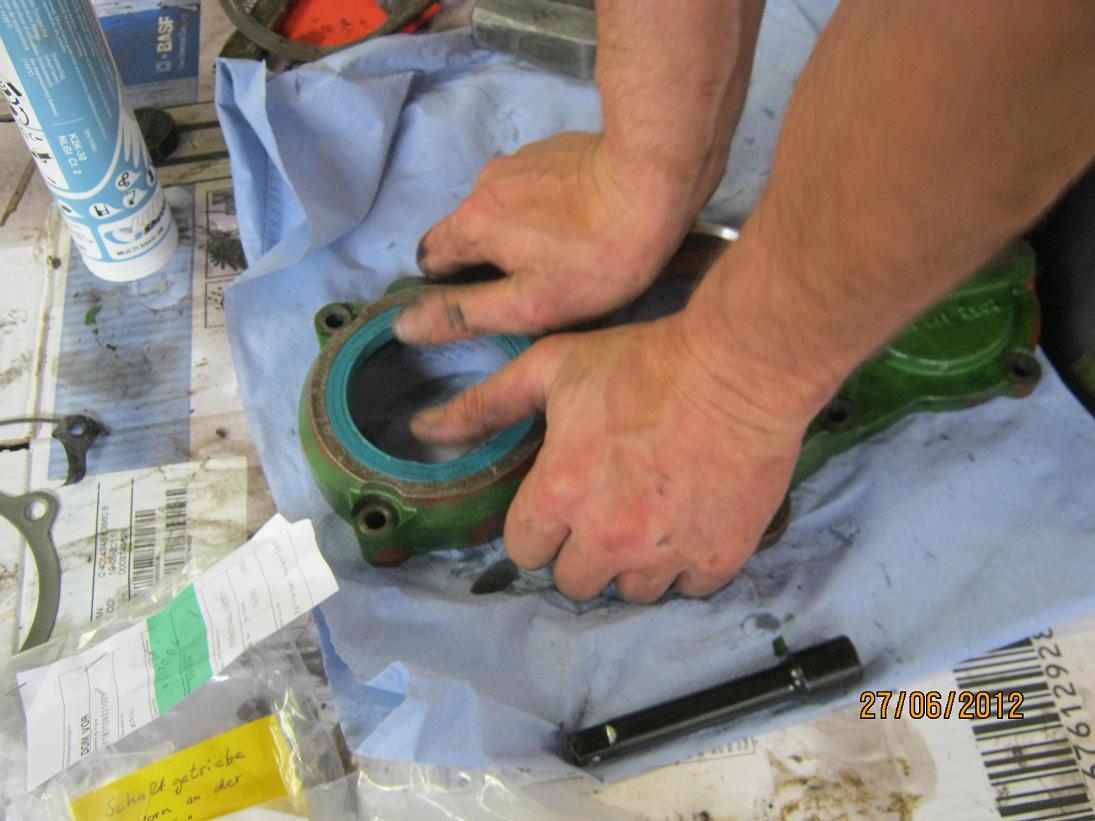

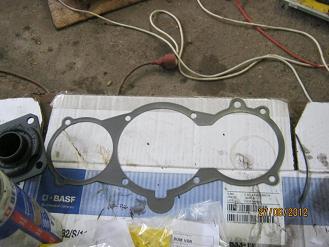

Die beiden Schrauben wurden erneuert, dazu verschiedene Dichtungen. Unter anderem auch die Kurbelwellendichtung am Motor hinten. Dazu auch die Belagscheiben der Zapfwellendichtung. Dazu auch die Belagscheibe der Fahr-Kupplung. Deren Ausrücklager und auch das große federbelastete Teil der Kupplung waren noch nicht soweit verschlissen, daß ein Austausch unmittelbar notwendig wäre. Wenn es noch 2000 Stunden hält, dann sind das bei uns auch vier Jahre und wer weiß, was dann ist. Deshalb haben wir diese Teile wieder verwendet.

Außerdem wurden noch alle Kugellager, die trocken laufen, ersetzt. Die in Öl laufen, haben wir noch gelassen.

Seit der Instandsetzung vor der Ernte 2012 haben wir die Ernte und die Herbstarbeiten 2012 mit diesem Schlepper gemacht, die Instandsetzung ist so weit in Ordnung.

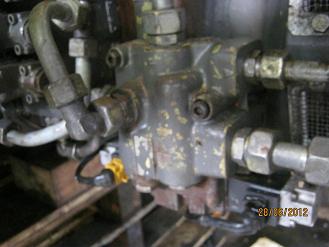

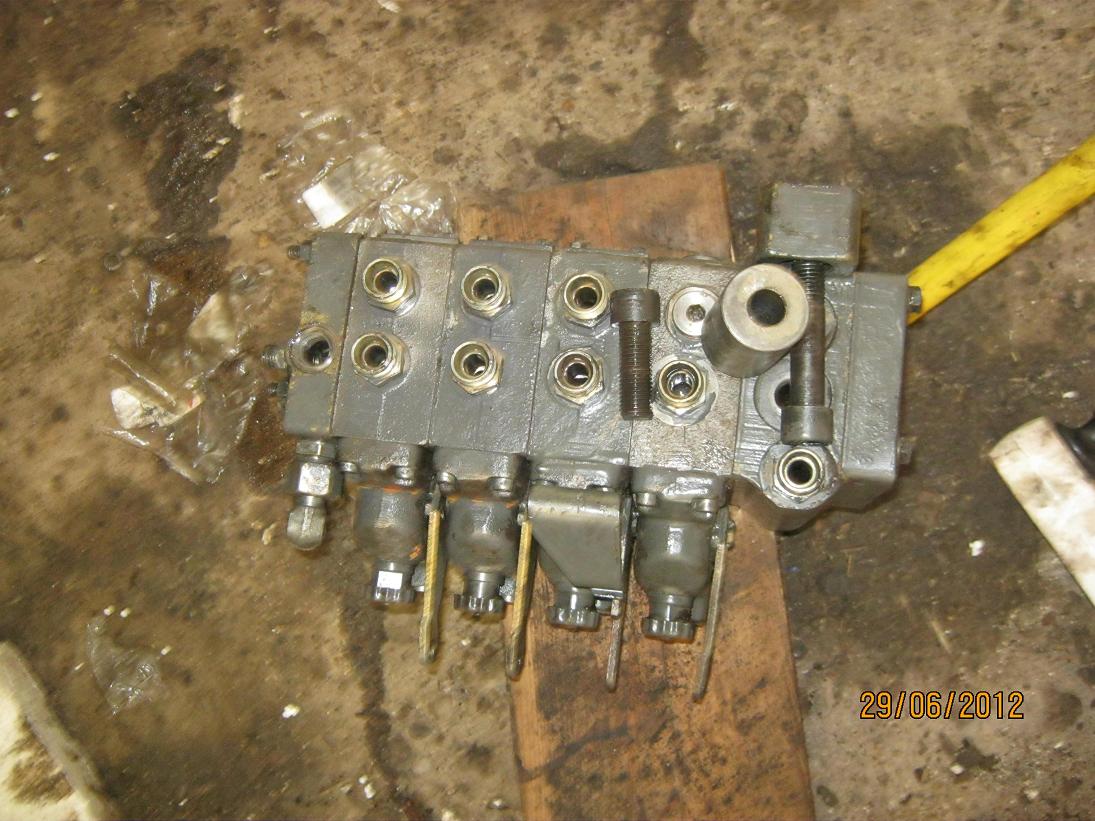

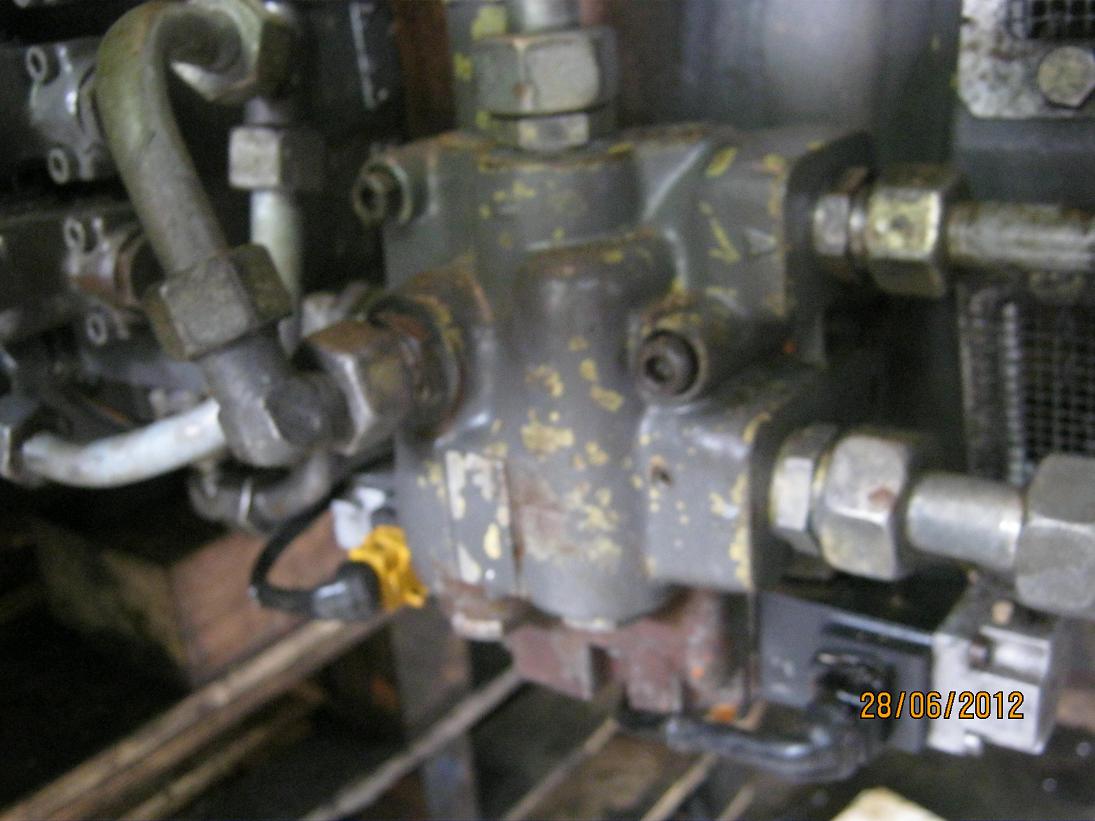

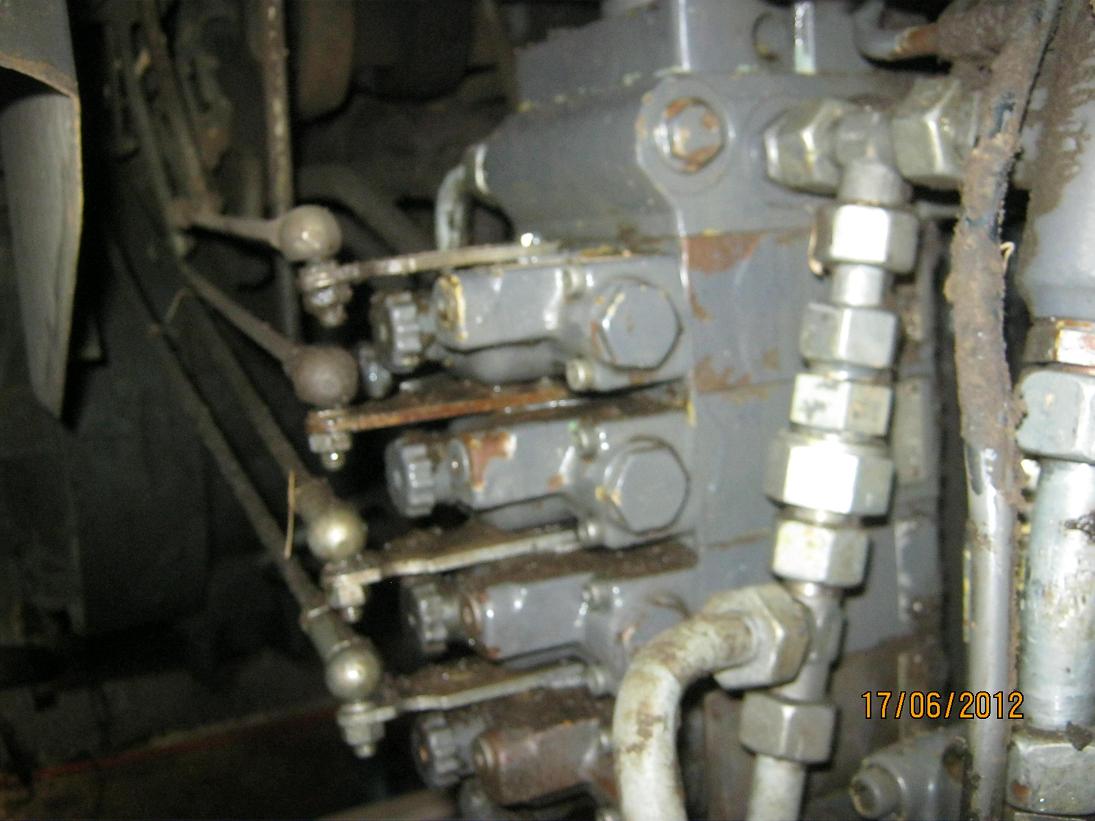

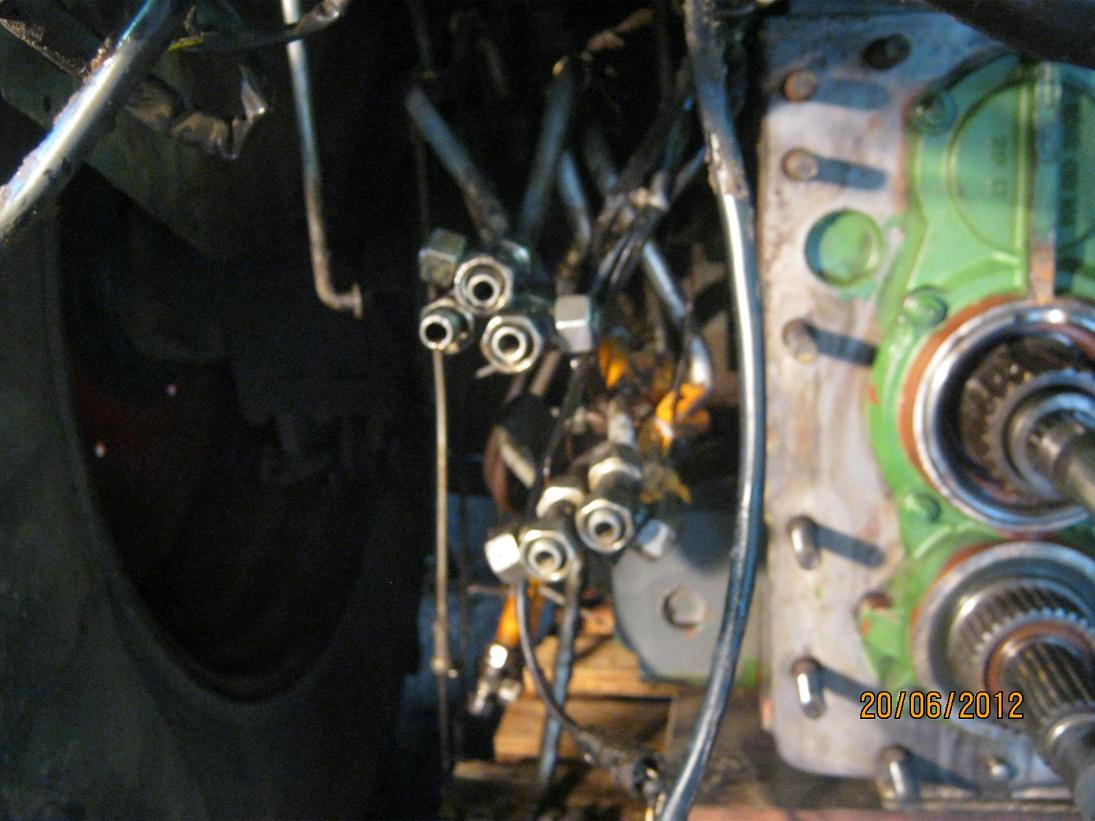

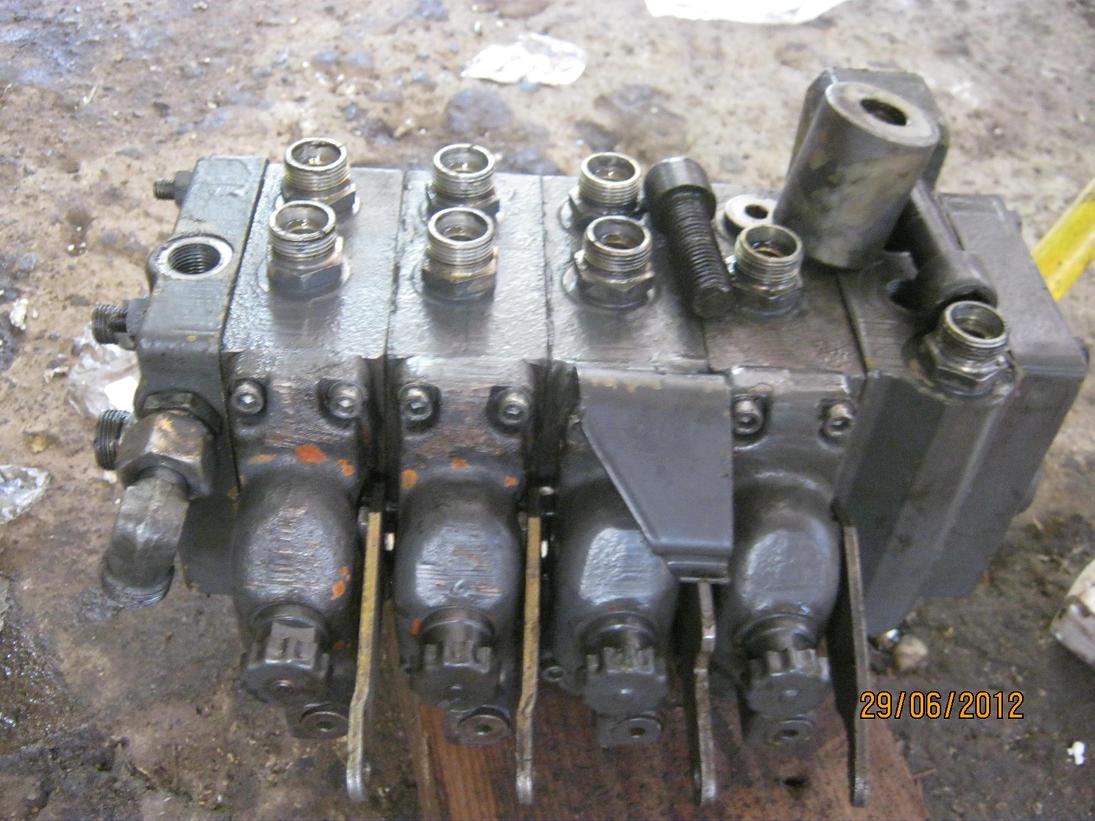

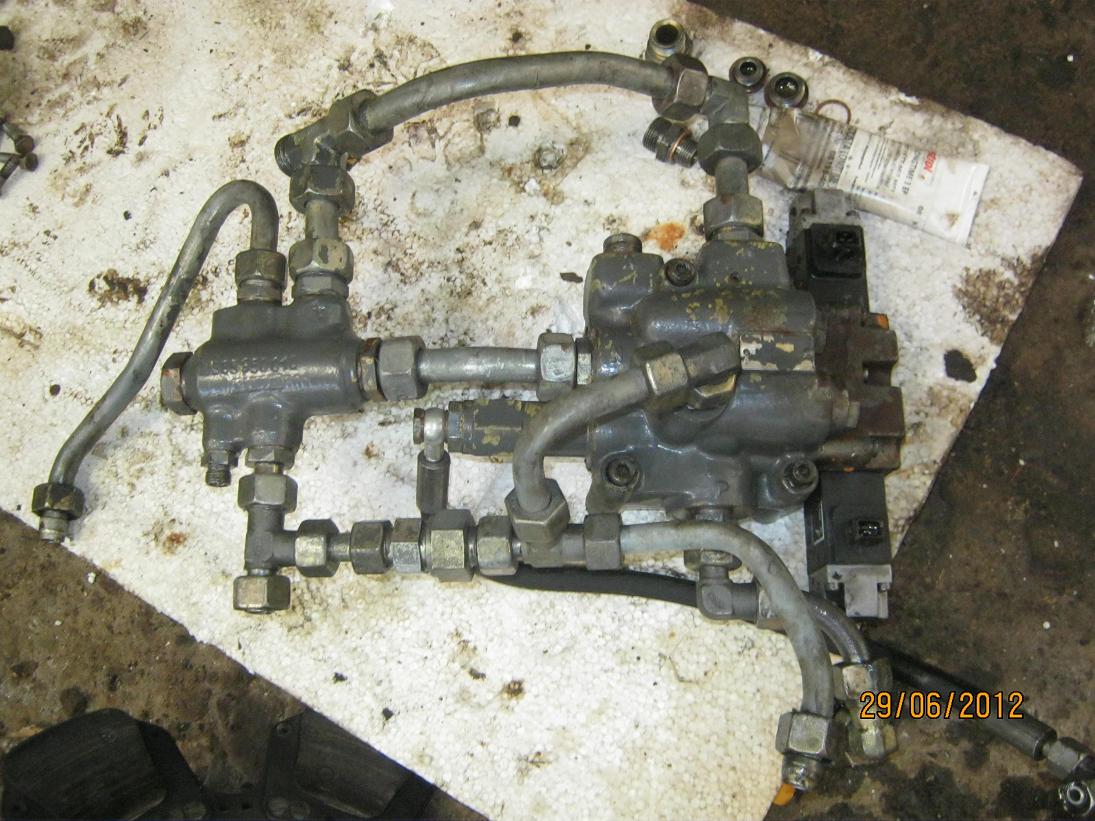

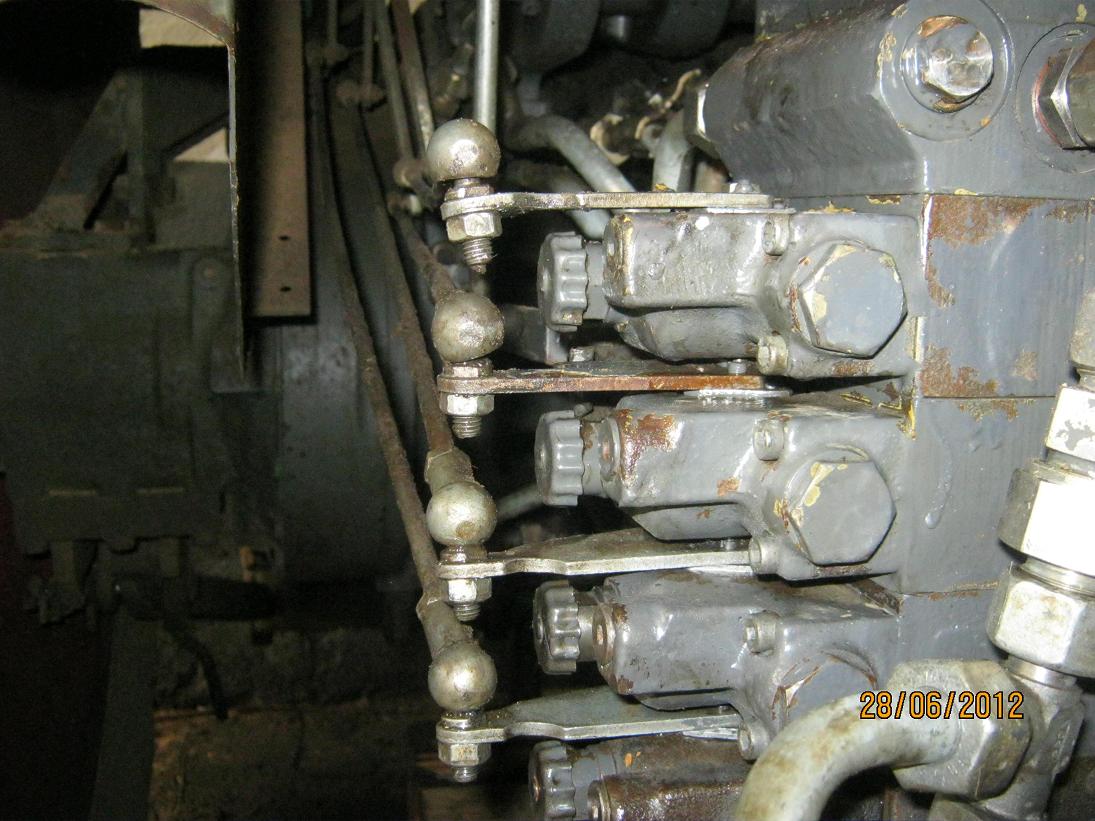

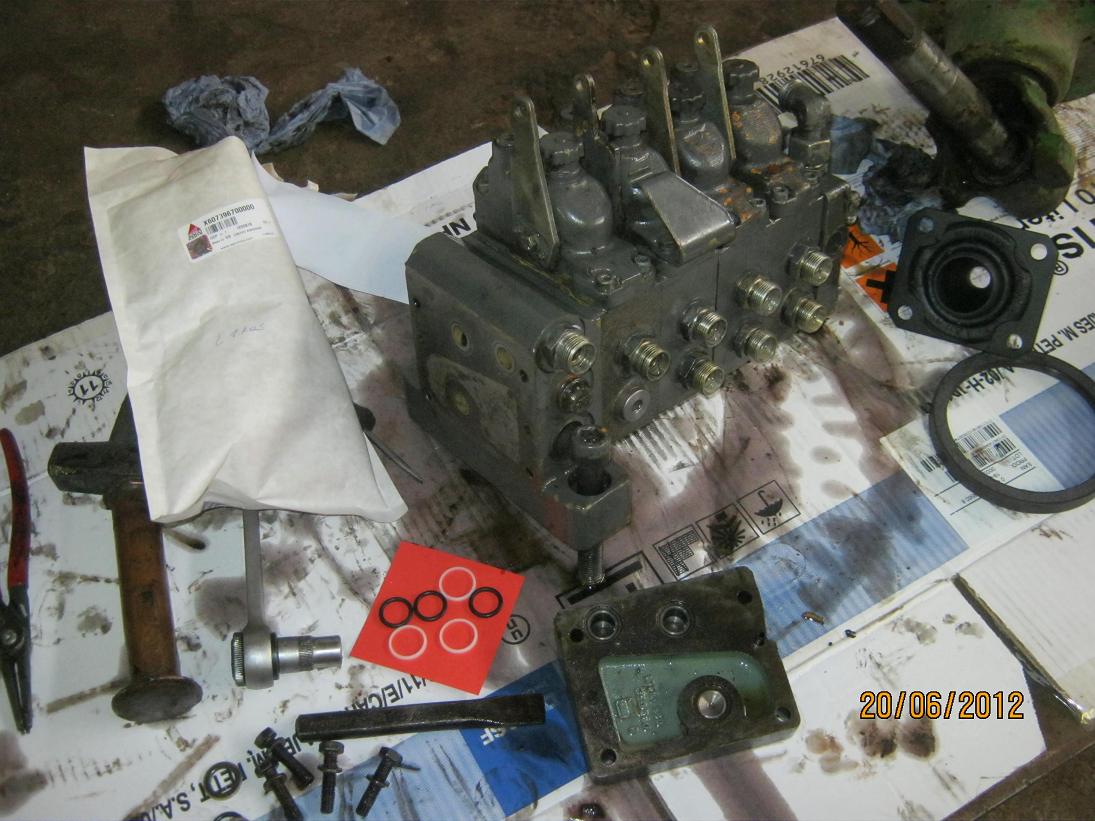

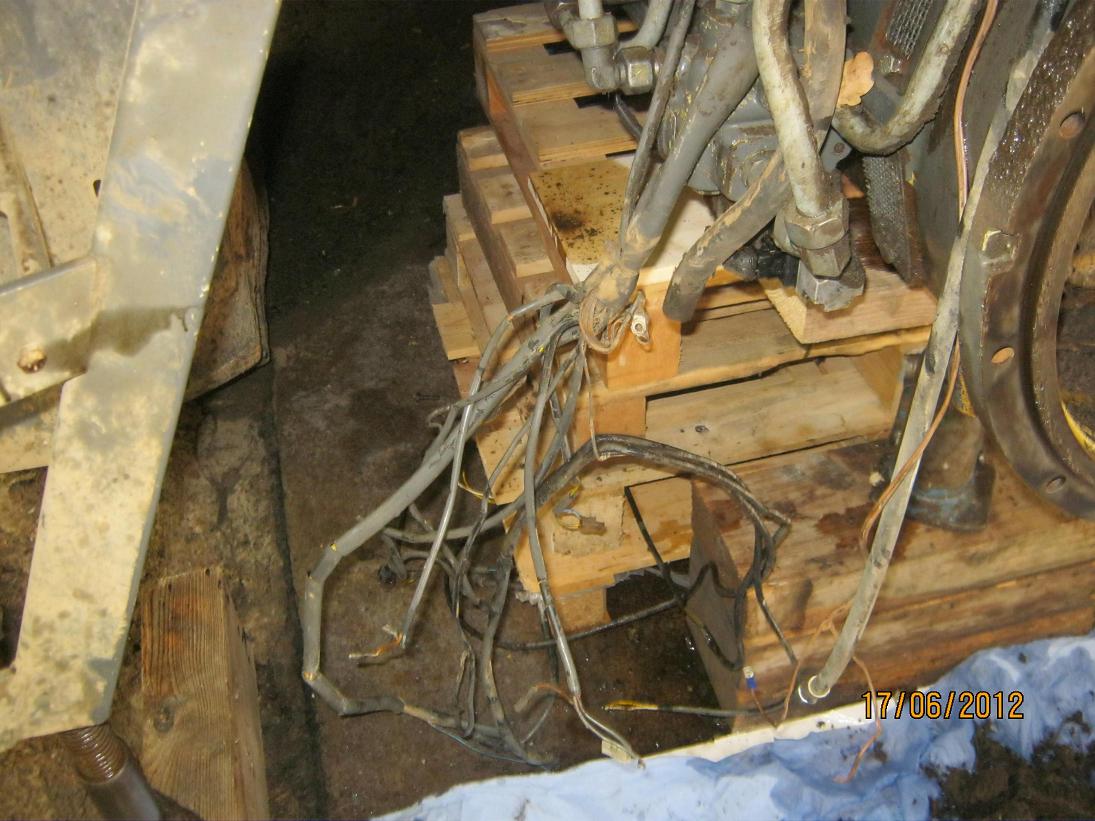

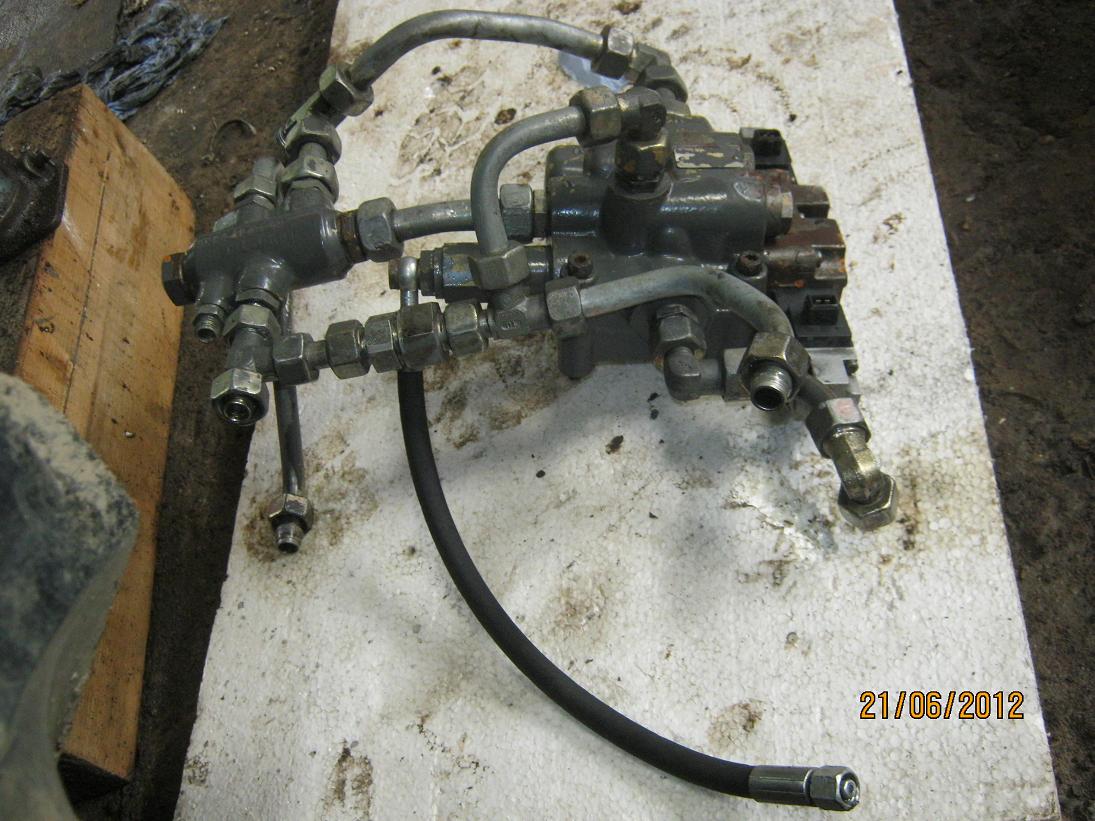

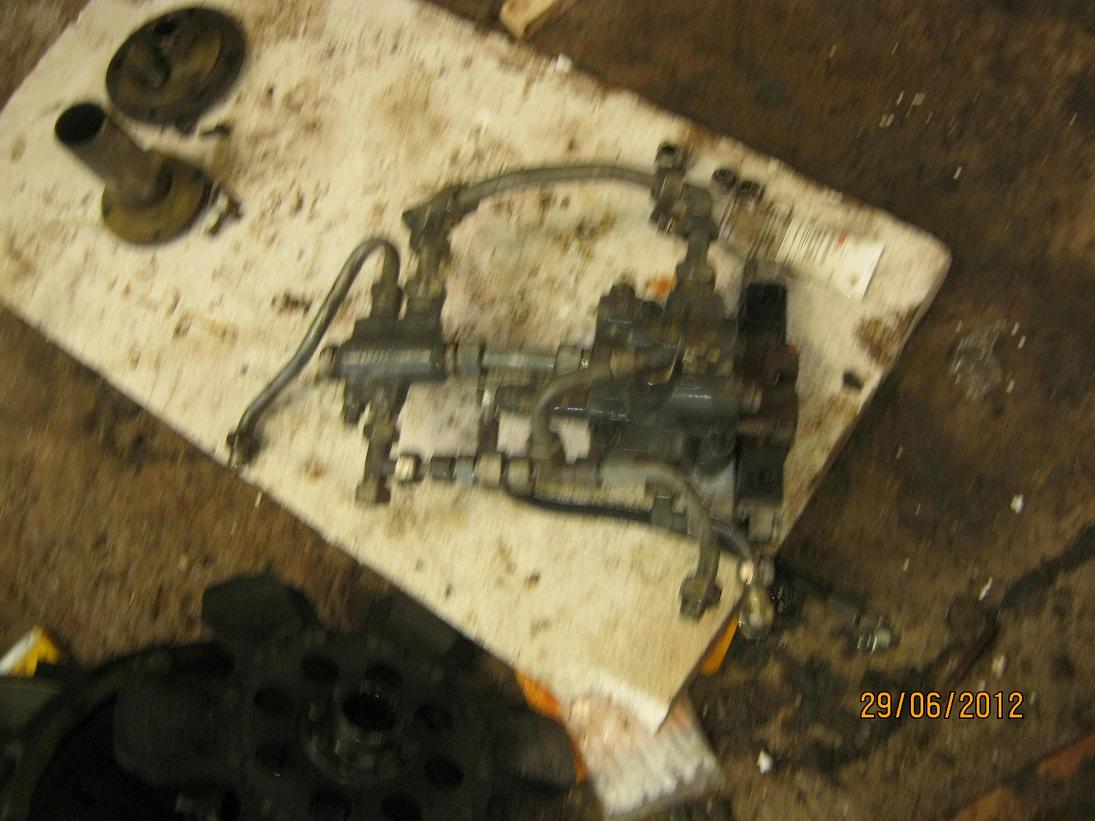

XII. Hydraulikteile.

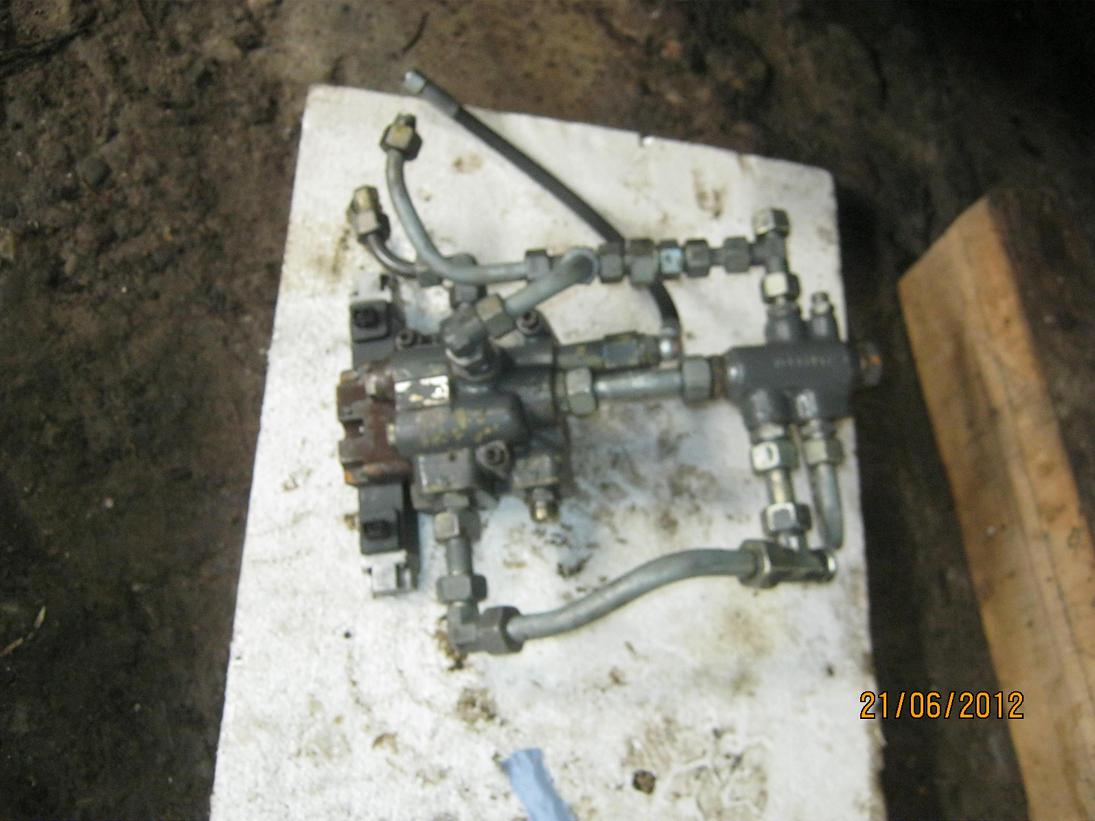

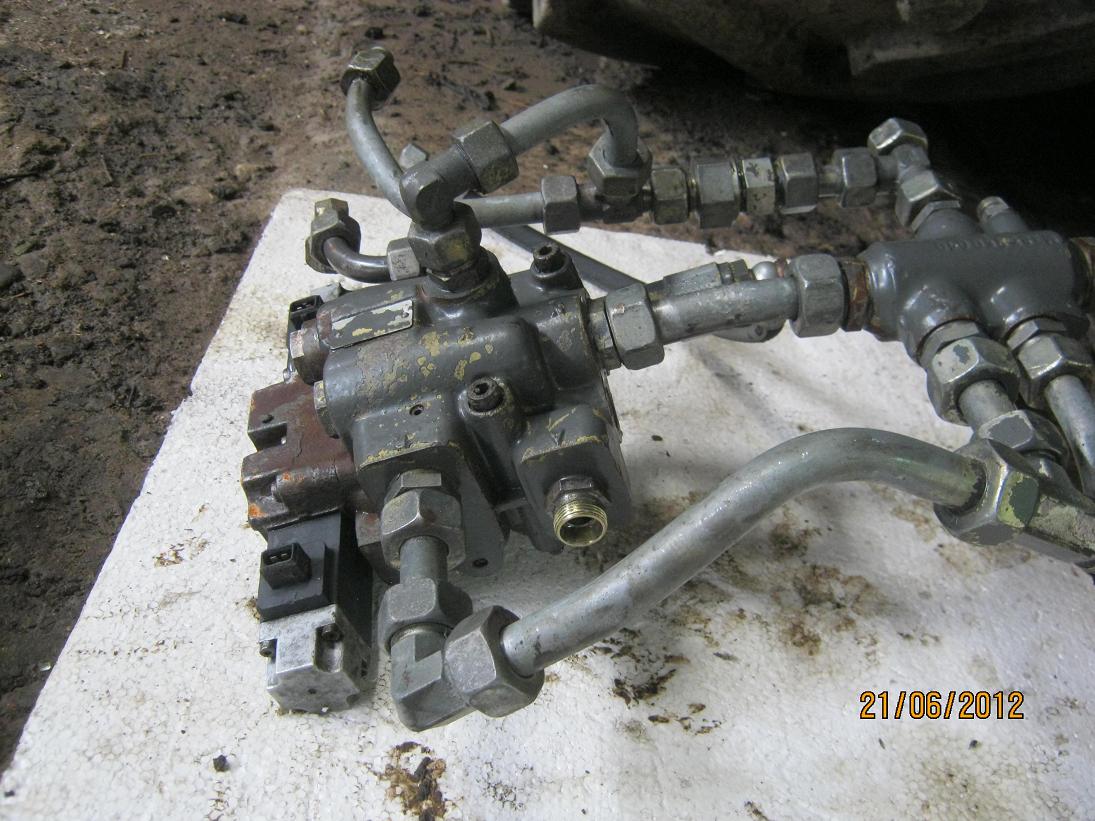

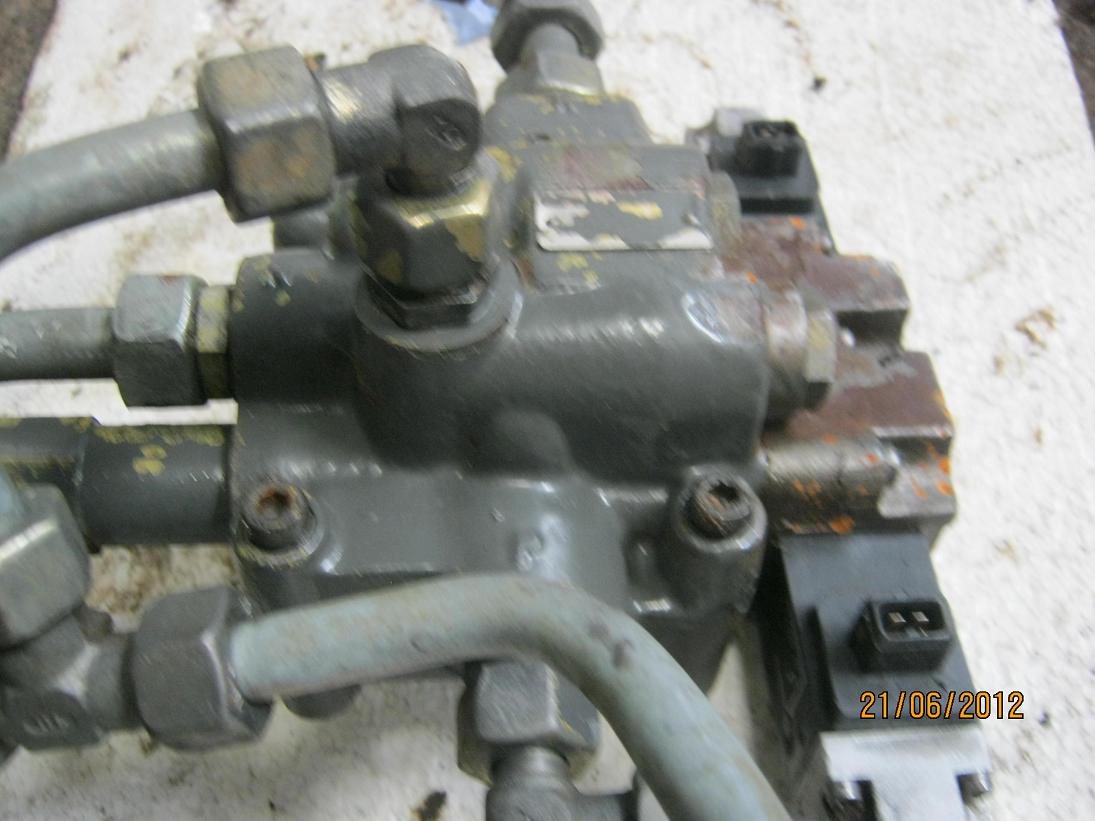

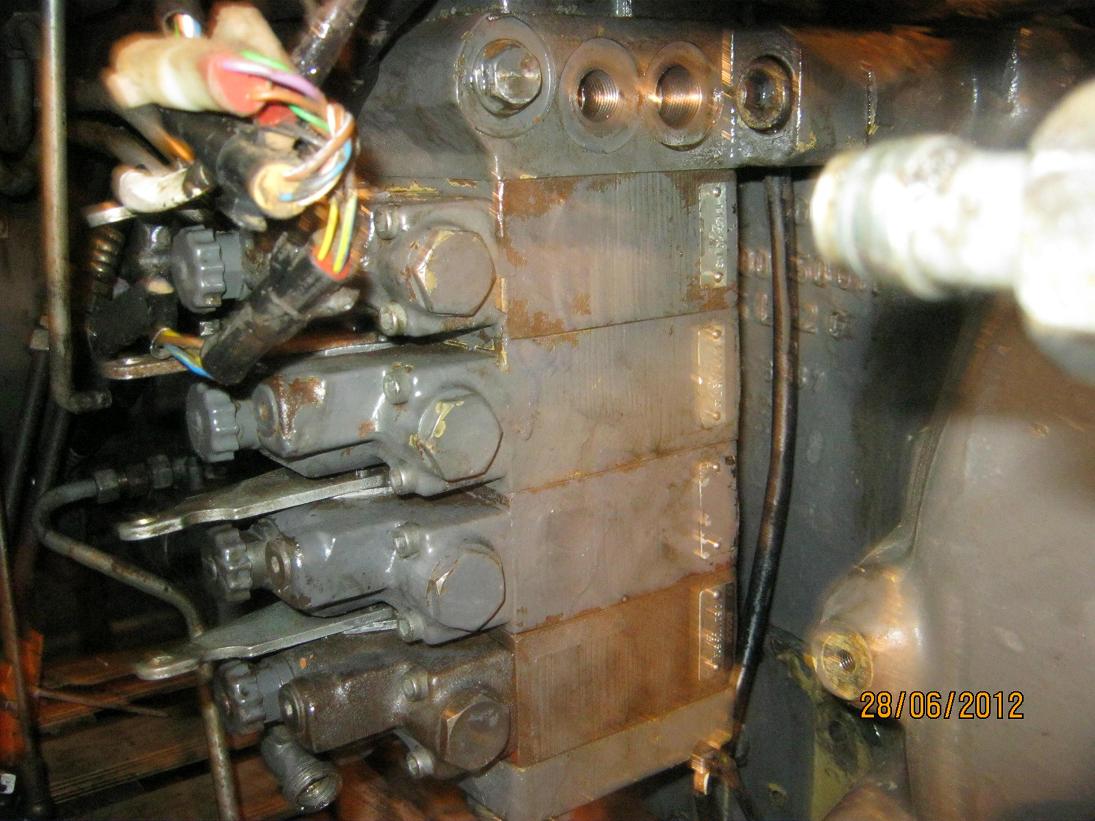

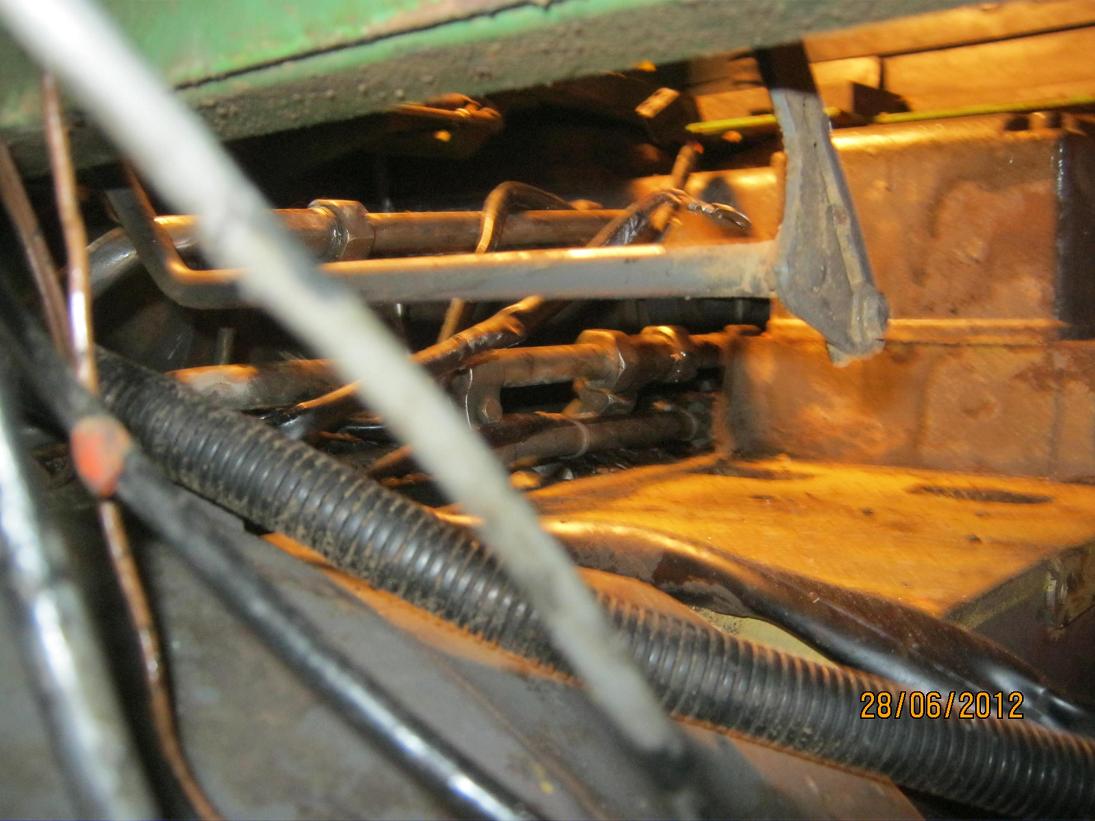

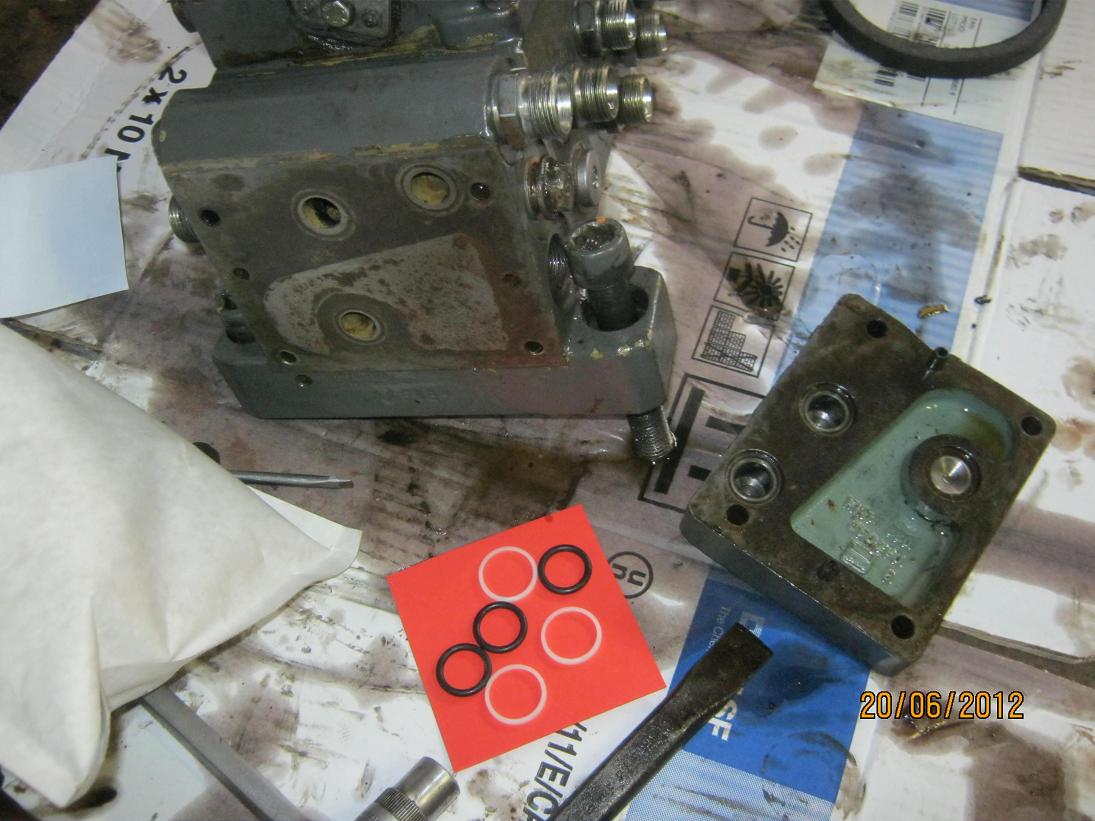

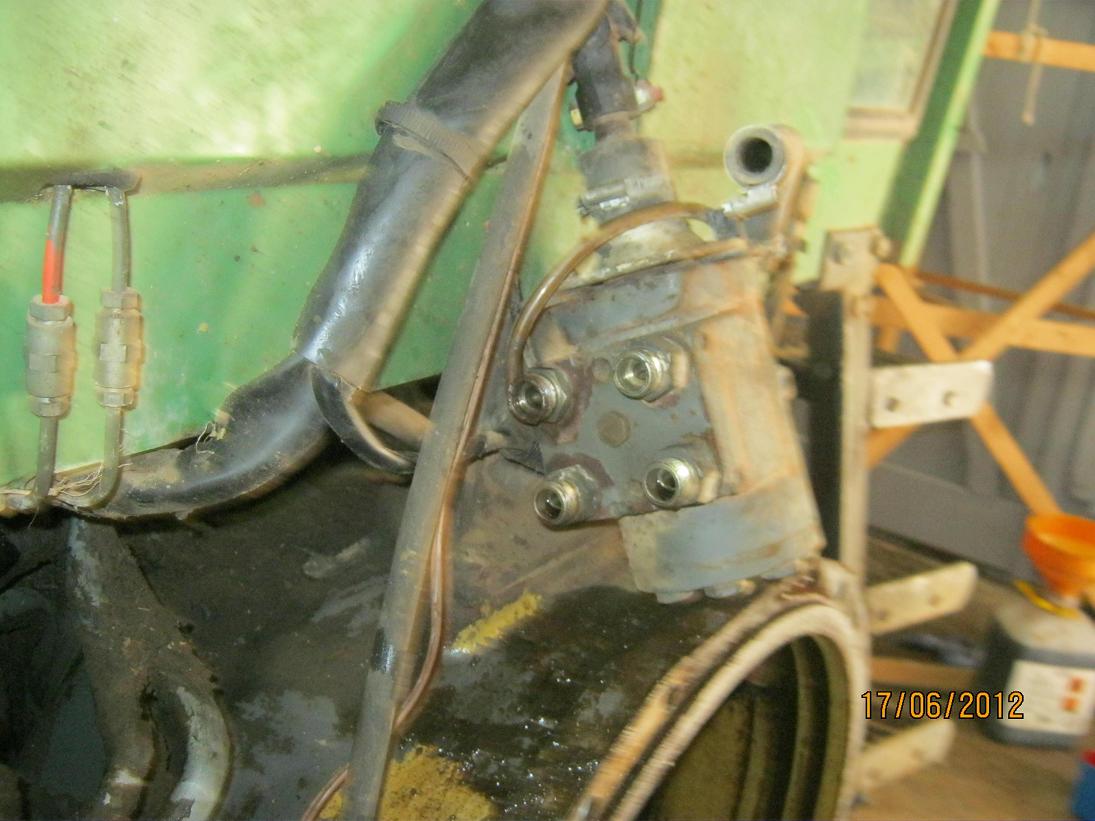

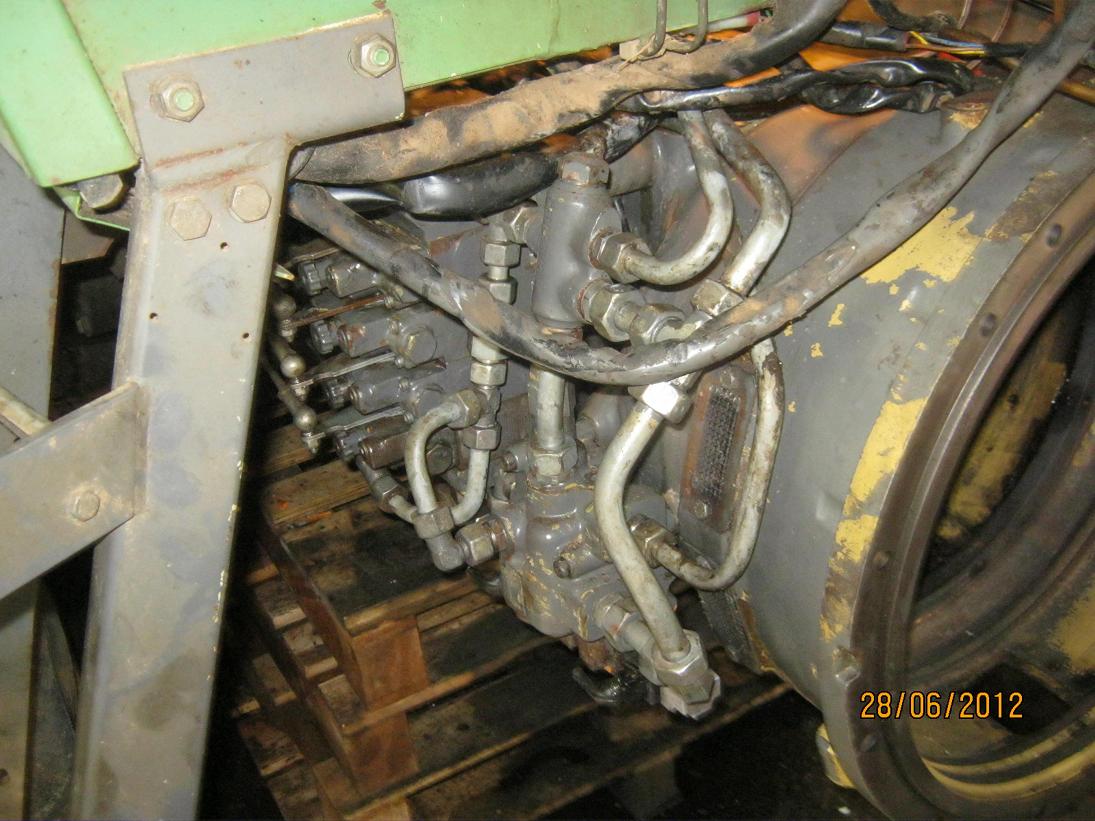

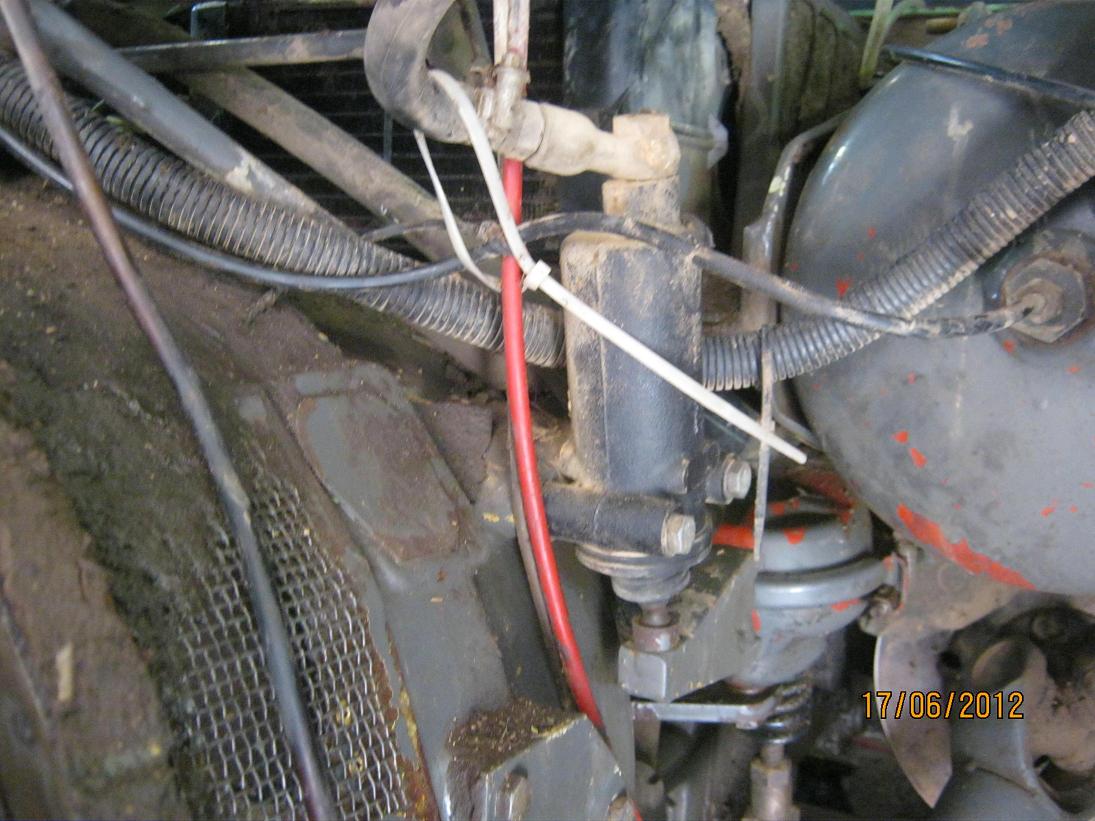

Wenn man den Schlepper in der Mitte trennt, gleich ob zwischen Motor und Kupplungsgehäuse oder zwischen Kupplungsgehäuse und Getriebe, dann muß man eine Menge Hydraulikteile abbauen und später wieder anbauen.
Die Bilder sollen eine Gedächtnishilfe beim Ausbau und beim späteren Zusammenbau sein. Es geht weniger um die Hydraulik als solche als vielmehr darum, welche Teile davon man an welcher Stelle ausbauen muß, damit man den Schlepper trennen kann. Und diese Teile muß man später auch wieder anbauen.

So viel für heute zum Instandsetzen eines Fendt-Favorit 612-383 --- Wir können aber Schlepper nur dann instandsetzen, wenn wir überhaupt auf der Welt sind.
